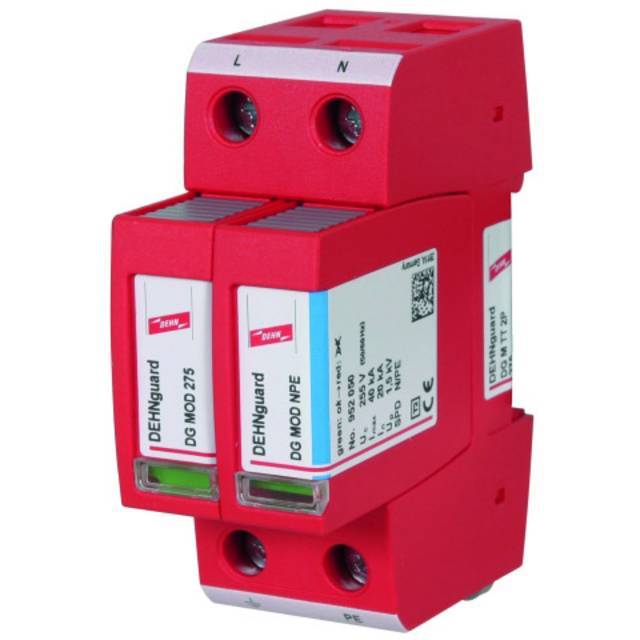

Dehn overspanningsbeveiliging type 2 (TT, TN) 40kA 275V 2P (952110)

De Dehn overspanningsbeveiliging type 2 (TT, TN) 40kA 275V 2P is een modulaire SPD voor het beveiligen van installaties in éénfase TT- en TN-netten. Dankzij de 1+1 configuratie biedt deze overspanningsbeveiliging effectieve bescherming tussen L-N en N-PE. Met een hoge afvoercapaciteit en snelle reactietijd is dit een betrouwbare keuze voor het beschermen van elektrische installaties en aangesloten apparatuur.

Belangrijkste voordelen

• Type 2 overspanningsbeveiliging volgens EN 61643-11
• Geschikt voor TT- en TN-netten (1-fase, 1+1 configuratie)
• Hoge ontladingscapaciteit tot 40 kA
• Lage restspanning ≤ 1,5 kV
• Snelle responstijd ≤ 25 ns
• Compact ontwerp (2 modules)
• Visuele statusindicatie (groen/rood)
• Montage op DIN-rail

Betrouwbare beveiliging voor TT- en TN-netten

De Dehn overspanningsbeveiliging type 2 (TT, TN) 40kA 275V 2P is specifiek ontwikkeld voor éénfase installaties. De 1+1 configuratie zorgt voor optimale bescherming tussen fase, nul en aarde.

Toepassing in de praktijk

• Nominale spanning: 230 V AC
• Max. continue spanning:
• L-N: 275 V
• N-PE: 255 V
• Geschikt voor woningbouw en utiliteit

Deze overspanningsbeveiliging voor groepenkast beschermt tegen indirecte blikseminvloeden en schakelpulsen.

Hoge prestaties en snelle reactie

Een effectieve type 2 SPD moet hoge piekstromen kunnen verwerken en snel reageren. Dit model voldoet aan beide eisen.

Belangrijke kenmerken

• Nominale ontladingsstroom (In): 40 kA
• Maximale ontladingsstroom (Imax): 40 kA
• Spanningsbeveiligingsniveau:
• L-N: ≤ 1,5 kV
• N-PE: ≤ 1,5 kV
• Snelle responstijd:
• L-N: ≤ 25 ns
• N-PE: ≤ 100 ns

Dit zorgt voor een effectieve beperking van overspanningen tot veilige niveaus.

Energiecoördinatie en extra bescherming

De Dehn DG M TT 2P 275 is geschikt voor energiecoördinatie met eindapparatuur.

• Combineerbaar met type 3 overspanningsbeveiliging (≤ 10 m)
• N-PE afleider met hoge follow current capaciteit (100 Arms)
• Bestand tegen tijdelijke overspanningen (TOV)

Hierdoor ontstaat een gelaagde en betrouwbare beveiliging van de installatie.

Eenvoudige installatie in de groepenkast

De Dehn overspanningsbeveiliging 2P is compact en eenvoudig te monteren.

Installatie-eigenschappen

• Montage op 35 mm DIN-rail
• Breedte: 2 modules
• Aansluitdoorsnede:
• 1,5 mm² tot 35 mm² (massief)
• Tot 25 mm² (flexibel)
• Max. voorbeveiliging: 125 A gG
• Kortsluitvastheid: 50 kArms

Robuust ontwerp en duidelijke statusindicatie

De Dehn overspanningsbeveiliging is gebouwd voor langdurig en betrouwbaar gebruik.

Behuizing en omgeving

• Statusindicatie: groen (OK) / rood (fout)
• Behuizing: thermoplast (UL 94 V-0)
• Temperatuurbereik: -40 °C tot +80 °C
• Beschermingsgraad: IP20 (binnengebruik)

Daarnaast beschikt het product over uitgebreide certificeringen zoals KEMA, VDE, UL en ATEX.

Waarom kiezen voor deze Dehn overspanningsbeveiliging?

De Dehn overspanningsbeveiliging type 2 (TT, TN) 40kA 275V 2P biedt een complete en betrouwbare oplossing voor éénfase installaties. Door de combinatie van hoge ontladingscapaciteit, lage restspanning en eenvoudige installatie is dit een praktische keuze voor installateurs.

FAQ – Veelgestelde vragen

Voor welk type net is deze overspanningsbeveiliging geschikt?
Deze is geschikt voor TT- en TN-netten in éénfase installaties.

Wat betekent 1+1 configuratie?
Dit betekent dat de beveiliging bestaat uit een L-N afleider en een N-PE afleider voor volledige bescherming.

Kan ik deze combineren met type 3 beveiliging?
Ja, deze type 2 SPD is geschikt voor energiecoördinatie met type 3 (≤ 10 meter afstand).

Past deze in een standaard groepenkast?
Ja, de module is 2 DIN-modules breed en past op een standaard DIN-rail.
