Shelly Plus Add-on sensor-interface voor Plus/Gen3 (SACC-ADP)

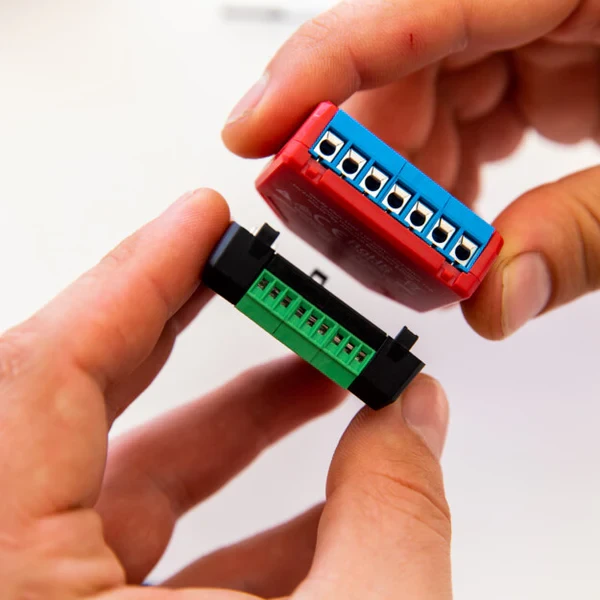

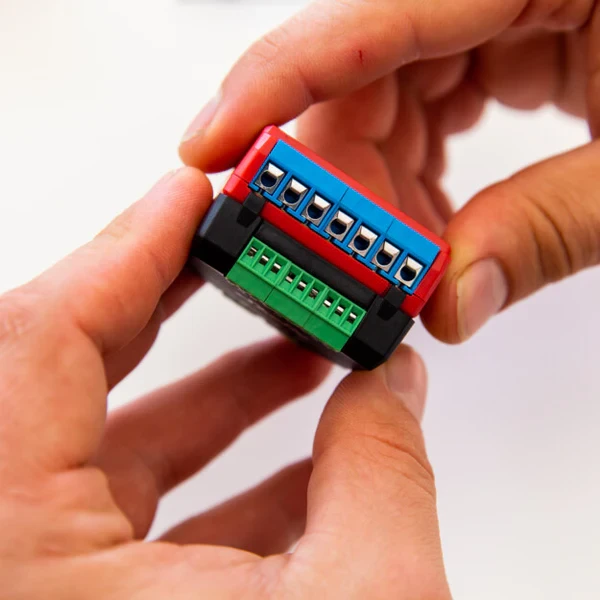

De Shelly Plus Add-on is een galvanisch gescheiden sensor-interface voor geselecteerde Shelly Plus-, Gen3- en Gen4-apparaten. Hiermee voeg je eenvoudig temperatuur-, luchtvochtigheids-, analoge en digitale sensoren toe aan je Shelly-installatie, zodat je slimmere metingen en geavanceerde automatiseringen kunt bouwen (bijv. schakelen op temperatuur, irrigatie op bodemvocht, verlichting op lichtniveau). De Add-on krijgt zijn voeding (3,3 V) direct van het gekoppelde Shelly-apparaat en werkt als uitbreidingsmodule via de Shelly proprietary serial interface.

De Plus Add-on ondersteunt o.a. 1-Wire sensoren (tot 5× DS18B20 of 1× DHT22), heeft 1 analoge ingang (0–10 V met voltmeterfunctie) en 1 digitale ingang (logica omkeerbaar). Door de galvanische scheiding is de sensorkoppeling robuust en geschikt voor uiteenlopende toepassingen, inclusief veelgebruikte (Arduino-)sensoren en passieve sensoren via spanningsdeling met VREF.

Gebruik en voordelen:

• Sensoren toevoegen aan Shelly: breid compatibele Shelly Plus/Gen3/Gen4 modules uit met extra meetpunten.
• 1-Wire ondersteuning: tot 5× DS18B20 temperatuursensoren óf 1× DHT22 (temp + RV).
• Analoge meting (0–10 V): geschikt voor analoge sensoren en met voltmeterfunctie voor uitlezing.
• Digitale ingang: koppel schakelaars/contactsensoren of digitale sensoren (logica omkeerbaar).
• Galvanisch gescheiden: betere storingsbestendigheid en veilige scheiding tussen interfaces.
• Slimmere automatisering: triggers op temperatuur/RV/licht/vocht/aanwezigheid voor lokale acties en scenario’s.
• Breed inzetbaar: ondersteunt ook veel gangbare (Arduino-)sensoren en passieve sensoren via VREF/VREF+R1.

Kenmerken:

• Merk / serie: Shelly Plus / Gen3 / Gen4 (accessoire)
• Type: galvanisch gescheiden sensor-interface (Add-on)
• Voeding: 3,3 V⎓ via gekoppeld Shelly Plus/Gen3/Gen4 apparaat
• Verbruik: < 0,5 W (zonder sensoren)

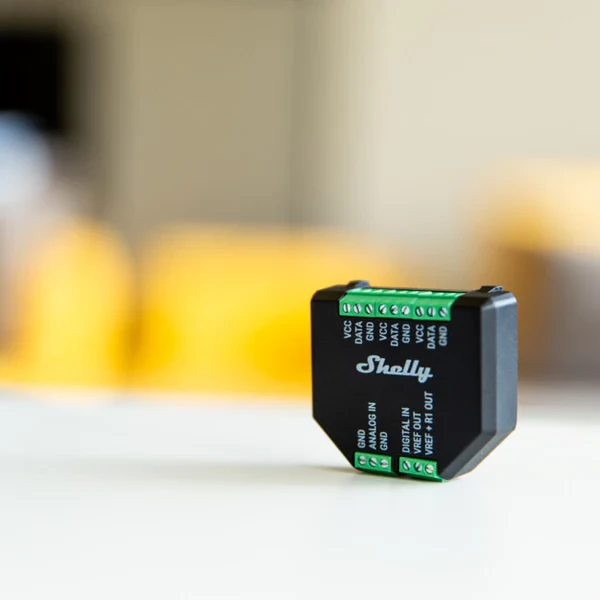

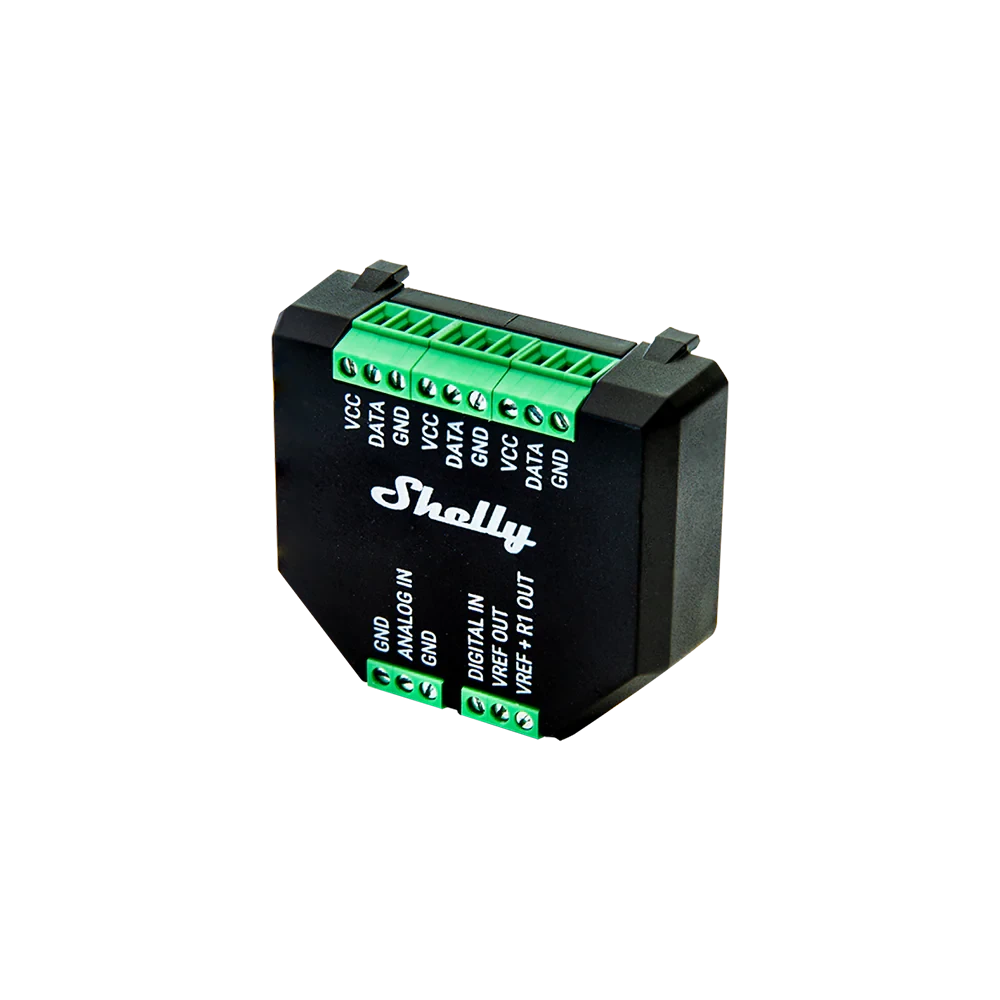

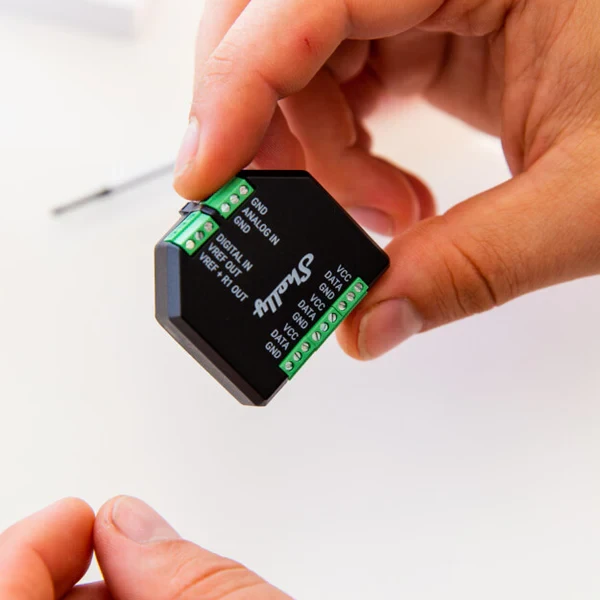

• Ingangen: • 1× ANALOG IN (0–100% / 0–10 V voltmeterfunctie) • 1× DIGITAL IN (logica omkeerbaar) • 1-Wire interface: VCC / DATA / GND aansluitingen (voor o.a. DS18B20/DHT22)
• Uitgangen: • VREF OUT (referentiespanning) • VREF + R1 OUT (referentiespanning via pull-up weerstand, voor spanningsdeling)
• Ondersteunde sensoren (voorbeelden): DS18B20 (tot 5), DHT22 (1), NTC 10 kΩ (β=4000K), LDR, PIR, bodemvocht, ultrasoon, capacitieve niveausensor, geluidsdetector, analoge 0–10 V sensoren
• Afmetingen: ca. 37 × 42 × 15 mm
• Kleur: zwart
• Omgeving: -20 °C tot +40 °C, 30–70% RV, max. 2000 m

Toepassingen:

• Temperatuurmeting: boilerbuffer/ruimte/aquarium (DS18B20) en schakelen op drempelwaarden.
• Klimaatbewaking: temp + luchtvochtigheid (DHT22) voor ventilatie/ontvochtiging/comfortscènes.
• Verlichting op lichtniveau: LDR op ANALOG IN voor dag-/nacht-automatisering.
• Irrigatie op behoefte: bodemvochtsensor voor slim beregenen (alleen als nodig).
• Beveiliging/aanwezigheid: PIR sensor voor bewegingsgestuurde verlichting of alarmtriggers.
• Statusdetectie: reed-contact/ingangssignalen via DIGITAL IN (deur/garage/positie).
