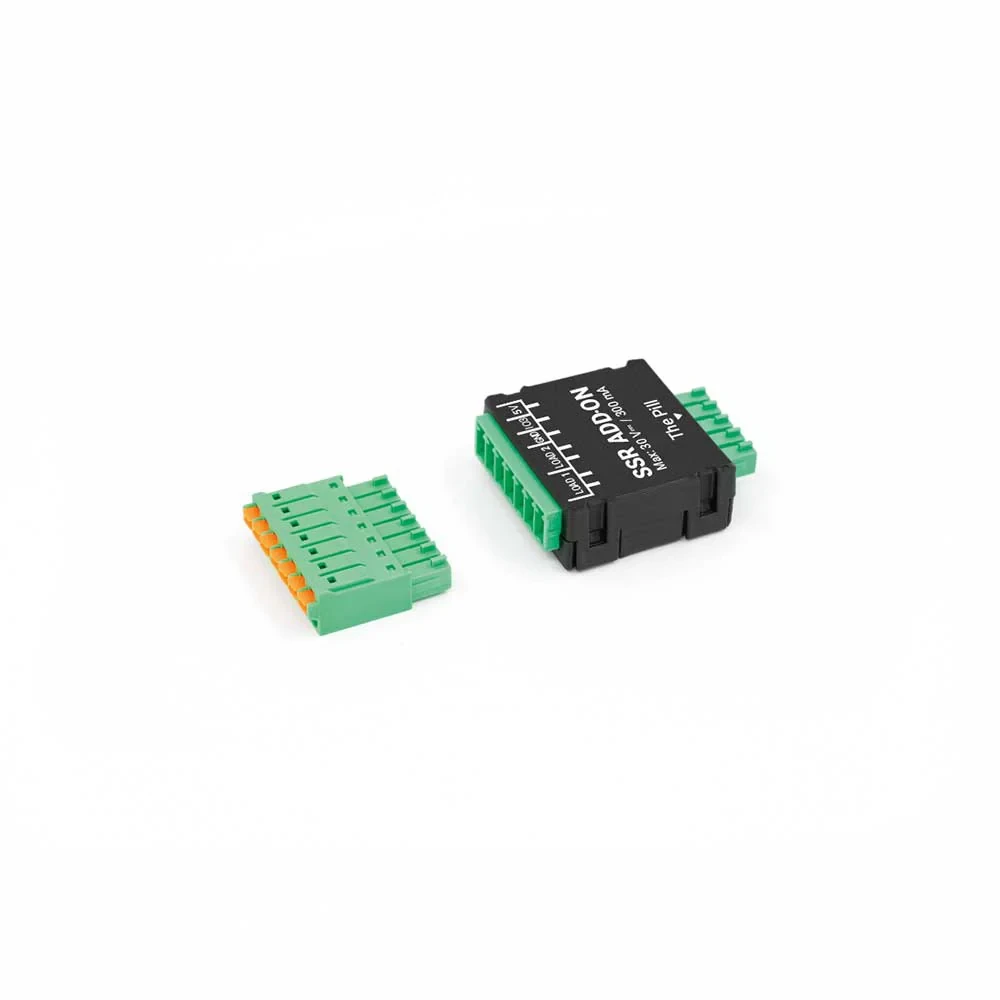

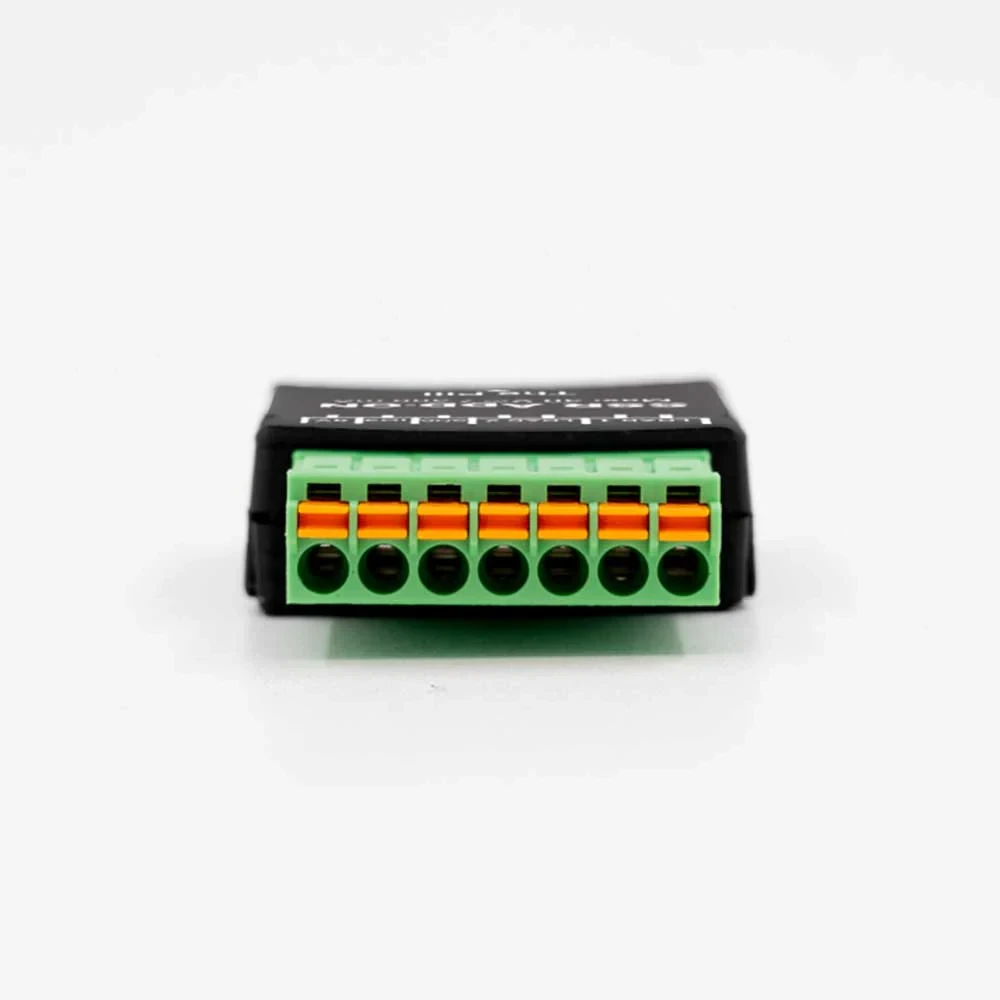

De Shelly SSR Add-on (Accessory for The Pill by Shelly) is een dual-channel solid-state relay (SSR) uitbreidingsmodule voor The Pill by Shelly. De add-on biedt twee galvanisch gescheiden SSR-uitgangen voor veilig en stil schakelen van kleine DC-belastingen (tot 30 V⎓ / 300 mA per kanaal) en één configureerbare 3,3 V I/O. De module vereist de 5-Terminal Add-on om met The Pill verbonden te worden en is bedoeld voor low-voltage besturingstoepassingen zoals LED-strips, ventilatoren, kleppen en kleine actuatoren.

De SSR Add-on schakelt twee onafhankelijke DC-lasten met potentiaalvrije SSR-uitgangen en geeft een veilige, stille en betrouwbare schakelinterface. Dankzij galvanische isolatie zijn signalen en belastingen elektrisch gescheiden van de besturingslogica, wat interferentie en storingsrisico’s vermindert.

Gebruik en voordelen

• Dual-channel SSR-uitgangen: twee onafhankelijke kanalen voor het schakelen van separate DC-belastingen.
• Galvanisch geïsoleerd: verhoogde veiligheid en vermindering van storingen tussen besturing en last.
• Compact voor low-voltage toepassingen: ideaal voor LED’s, kleine motoren, ventilatoren, kleppen en solenoïden.
• Configureerbare I/O: één extra IO-poort (3,3 V logic-level) voor sensor- of trigger-input.

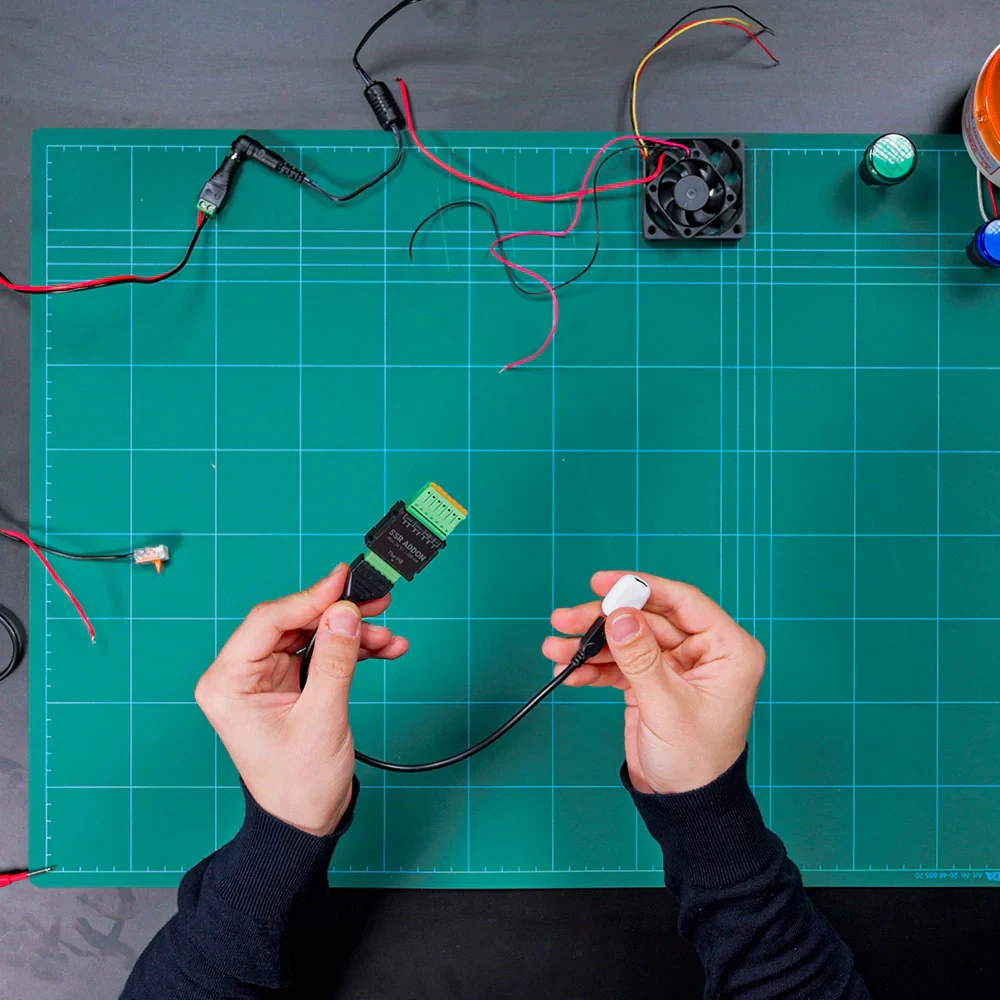

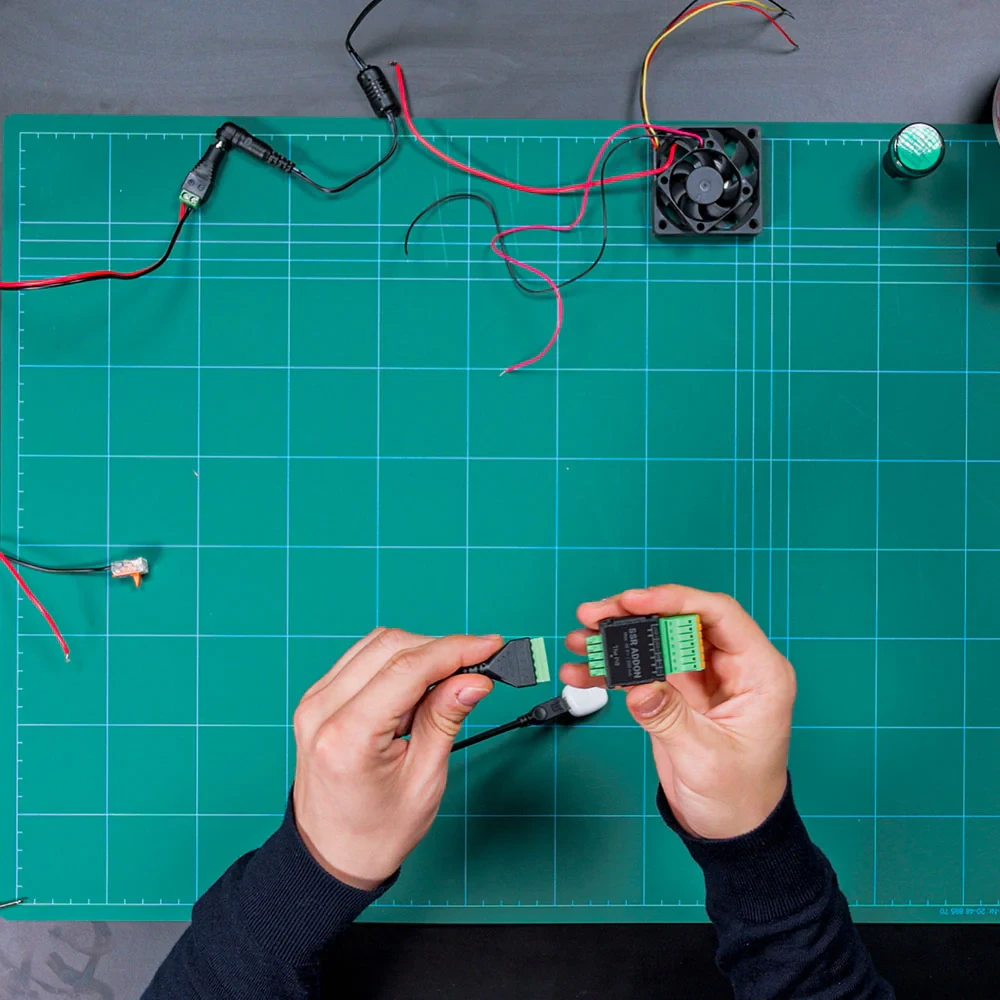

• Eenvoudige integratie: werkt via de 5-Terminal Add-on samen met The Pill by Shelly.
• Stil en betrouwbaar schakelen: geen mechanische slijtage (solid-state).
• Automatisering: compatibel met Shelly Smart Control via The Pill voor schema’s, scenes en sensorgestuurde besturing.

Kenmerken

• Merk / serie: Shelly (accessoire voor The Pill by Shelly)
• Type: SSR add-on (dual-channel solid-state relay)

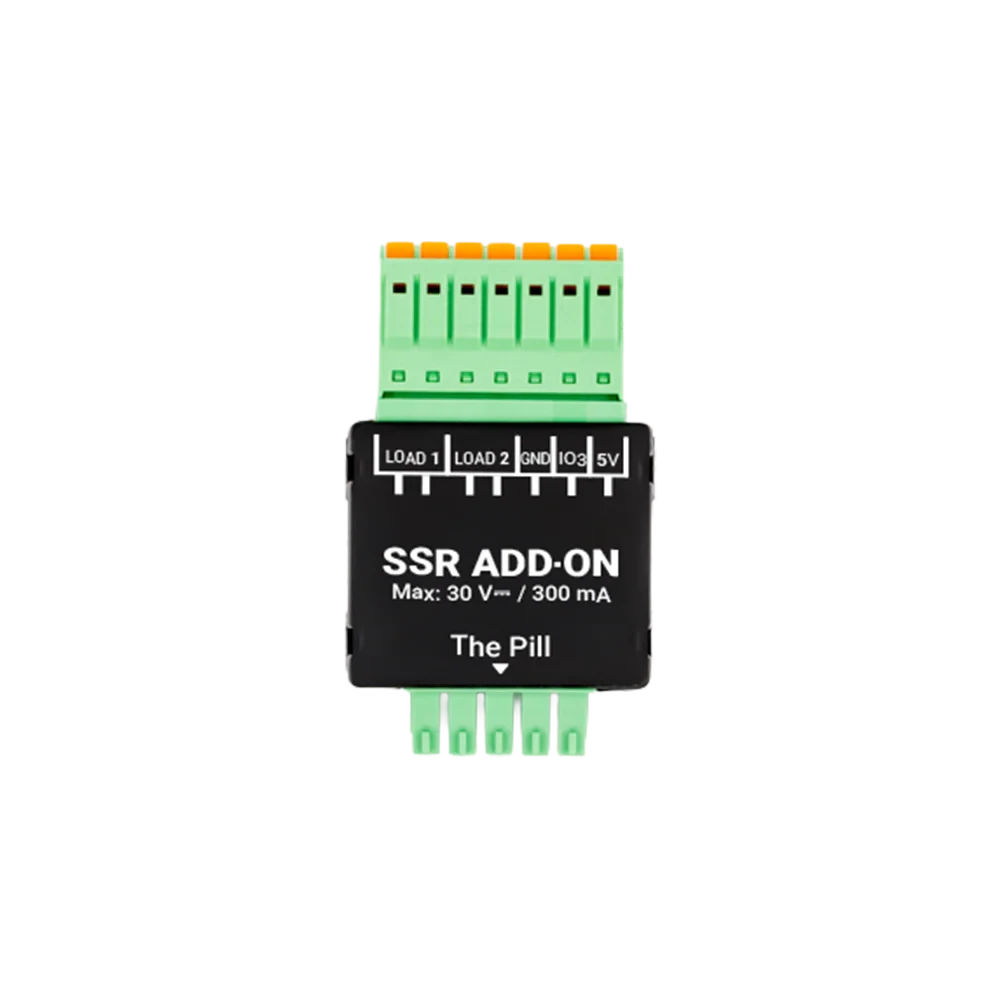

• Aantal kanalen: 2 (LOAD1, LOAD2)
• Max. schakeling: 30 V⎓ / 300 mA per kanaal
• Isolatie: galvanisch geïsoleerde SSR-uitgangen (potentiaalvrij)
• Configureerbare I/O: IO3 (3,3 V logic-level)
• Vereist: 5-Terminal Add-on voor aansluiting op The Pill by Shelly
• Voeding: via The Pill (optionele 5V, GND beschikbaar)
• Fysieke afmetingen: ca. 36 × 31 × 11,5 mm
• Omgevingstemperatuur: 0 °C – 40 °C
• Vermogen: < 0.6 W

Toepassingen

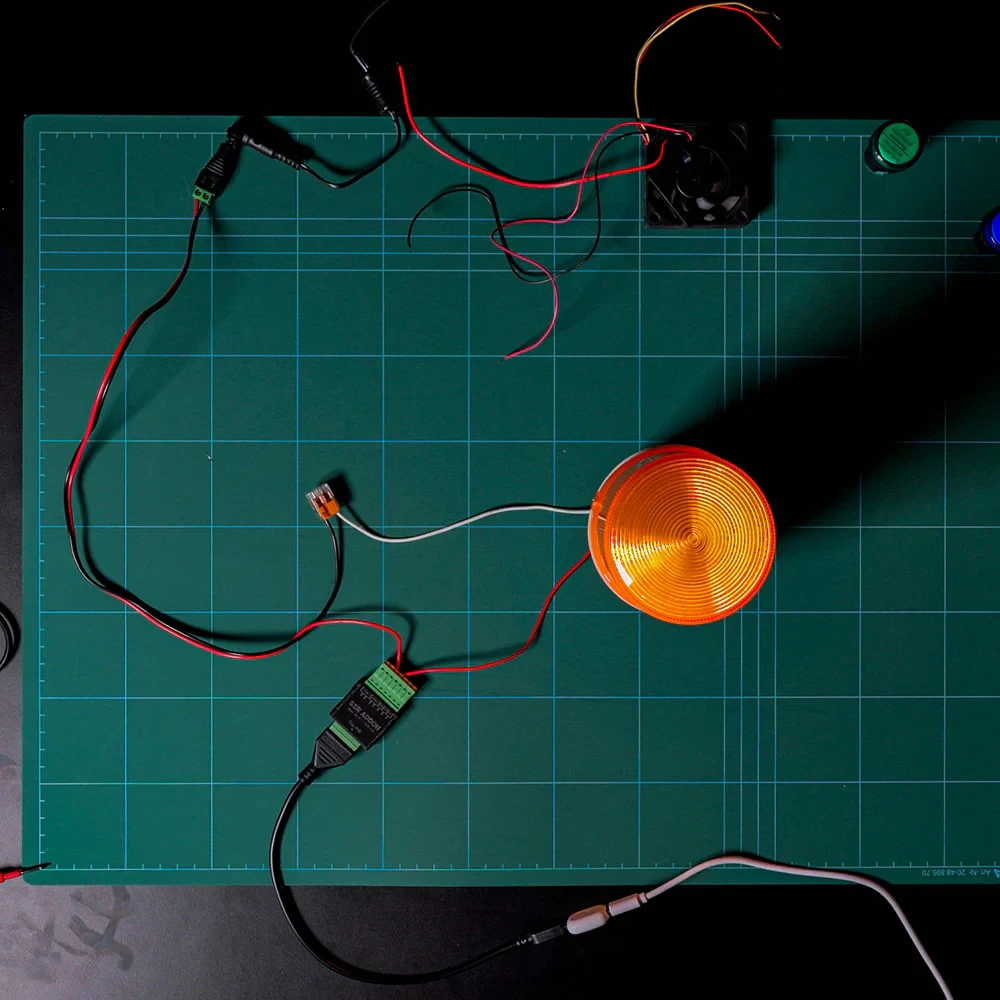

• LED-strips en verlichting: zacht schakelen van LED-gestuurde belichting.
• Ventilatoren en kleine DC-motoren: stille regeling van luchtstroming in behuizingen of kastjes.
• Kleppen en solenoïden: besturing van irrigatiekleppen, lagedrukkleppen of slotmechanieken.
• Automatisering in behuizingen: temperatuur- of vochtgestuurde ventilatie in schakelkasten.
• Hobby- en prototyping: veilige aansturing van DC-apparaten in experimenten en projecten.

Belangrijke gebruiksnotities

• Werkt alleen in combinatie met The Pill by Shelly en de 5-Terminal Add-on (vereiste connector).
• Maximaal 30 V⎓ en 300 mA per kanaal — niet gebruiken voor hogere spanningen of stromen.
• SSR-uitgangen zijn bedoeld voor DC-lasten; controleer compatibiliteit met specifieke motoren of inductieve belastingen.
• IO3 is 3,3 V logic-level — niet direct geschikt voor 5 V- of hogere logica zonder passende level-shifting.
• Zorg voor correcte bedrading en bevestiging; houd rekening met warmteafvoer en plaatsing binnen de gespecificeerde omgevingstemperatuur.
