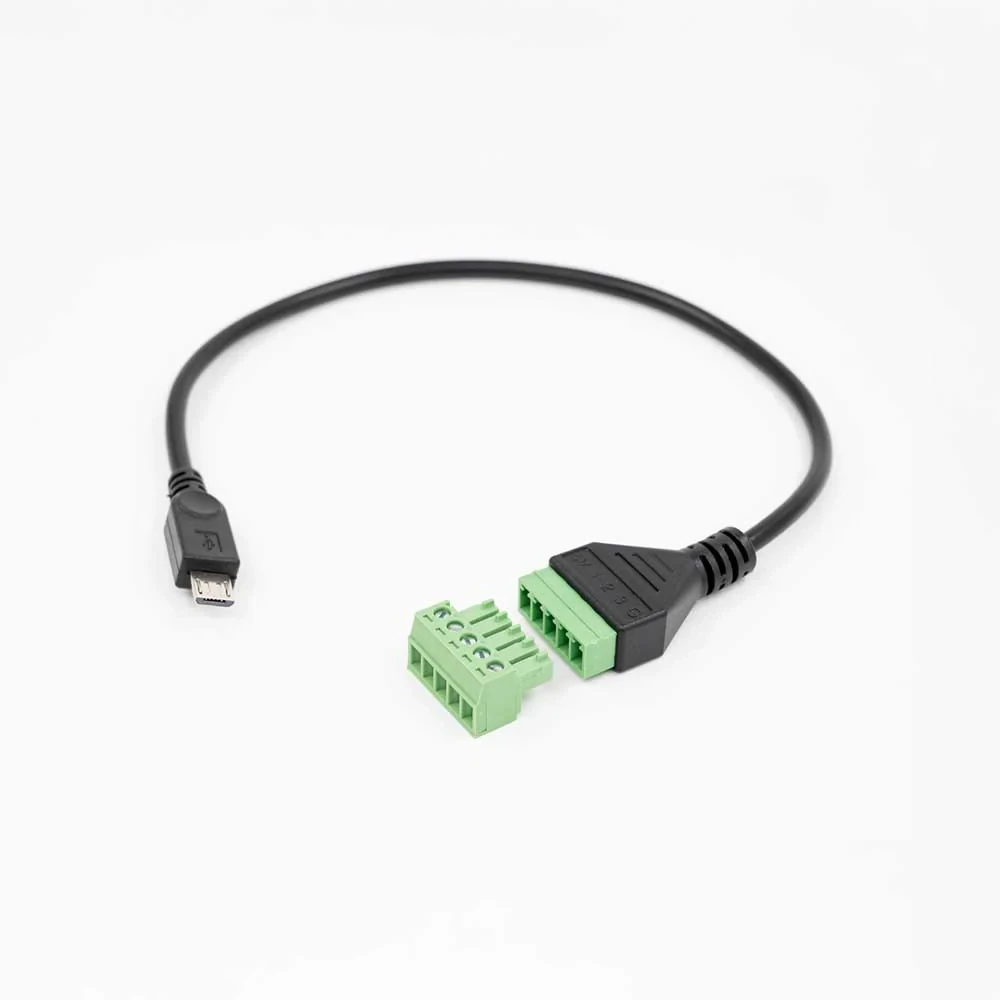

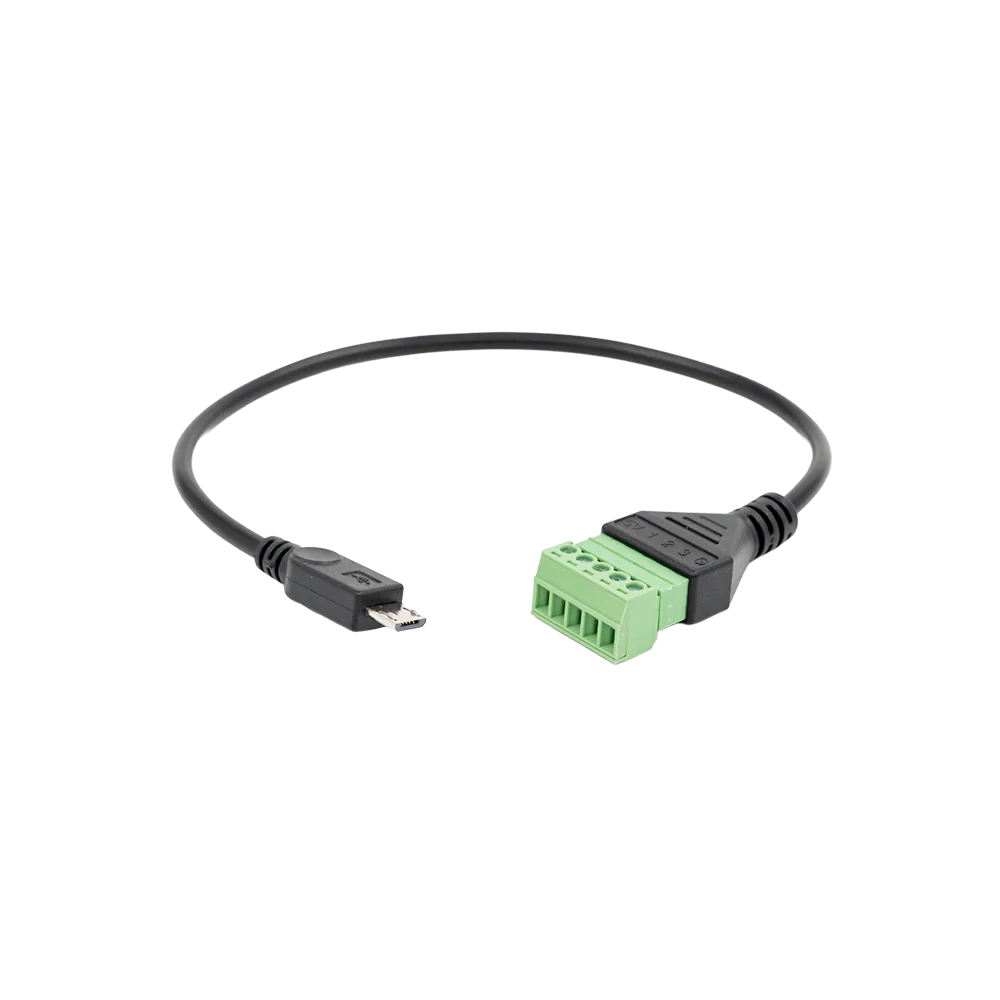

Shelly Micro USB naar 5-terminal Add-on voor The Pill (SACC-PILL-5T-ADD)

De Shelly 5-Terminal Add-on (Accessory for The Pill by Shelly) is een uitbreidingsmodule voor The Pill by Shelly waarmee externe sensoren, schakelaars en low-voltage componenten eenvoudig kunnen worden aangesloten. De add-on biedt toegang tot 5V-voeding, GND en drie configureerbare I/O-poorten (3,3 V logic-level), waardoor The Pill geschikt wordt voor uiteenlopende meet- en besturingstoepassingen.

Met deze add-on kan The Pill worden ingezet voor digitale inputs en outputs, analoge metingen (0–2,5 V) en temperatuur- en luchtvochtigheidssensoren zoals DS18B20 en DHT22. De 5-Terminal Add-on is bedoeld voor vaste en experimentele installaties waar flexibiliteit en compacte integratie vereist zijn.

Gebruik en voordelen

• Uitbreiding voor The Pill by Shelly: maakt aansluiting van externe sensoren en componenten mogelijk.
• 3 configureerbare I/O-poorten: inzetbaar als digitale input, digitale output of analoge input.
• Ondersteuning voor sensoren: geschikt voor DS18B20 temperatuursensoren en DHT22 temperatuur-/luchtvochtigheidssensoren.
• Analoge meting: spanningsmeting van 0–2,5 V zonder extra elektronica.
• 5V-voeding beschikbaar: directe voeding van aangesloten sensoren of randapparatuur.

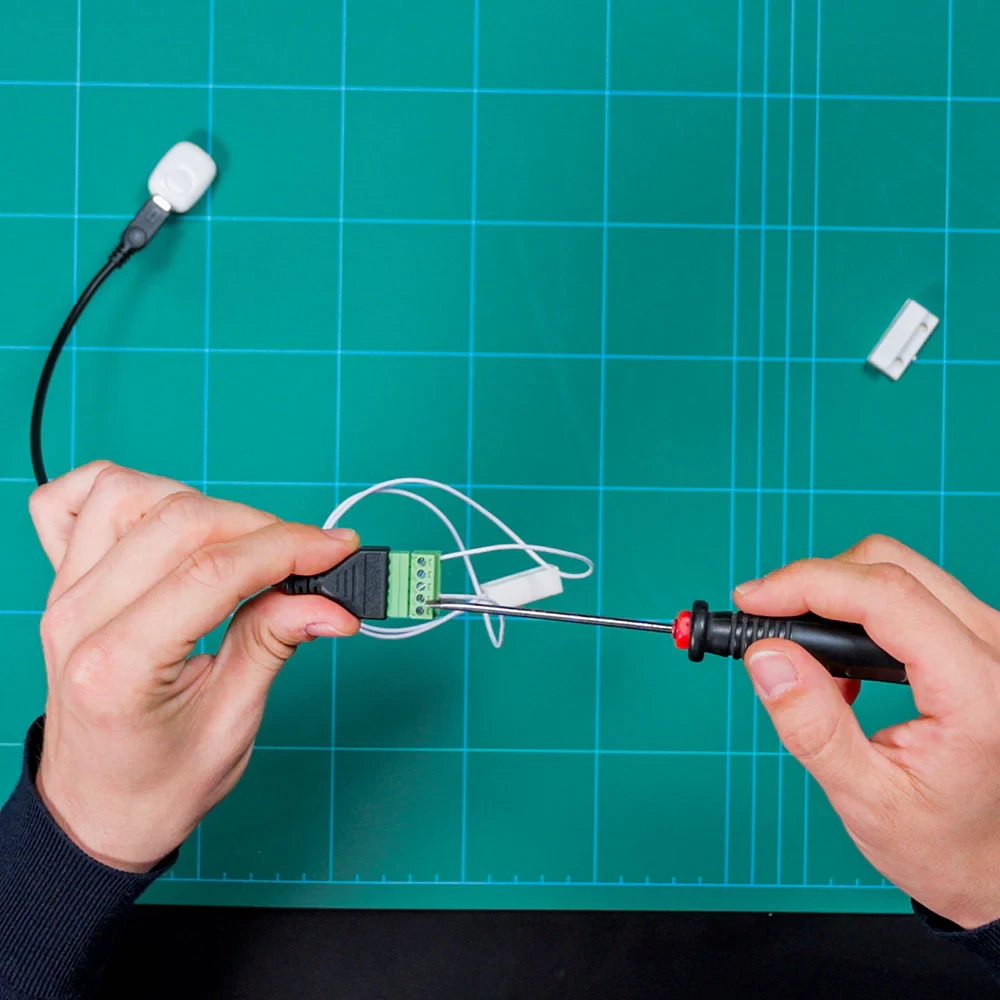

• Compact en overzichtelijk: schroefklemmen voor snelle en betrouwbare aansluiting.
• Ideaal voor maatwerk en prototyping: geschikt voor hobby-, test- en vaste automatiseringsopstellingen.

Kenmerken

• Merk / serie: Shelly (accessoire voor The Pill by Shelly)
• Type: 5-terminal interface add-on

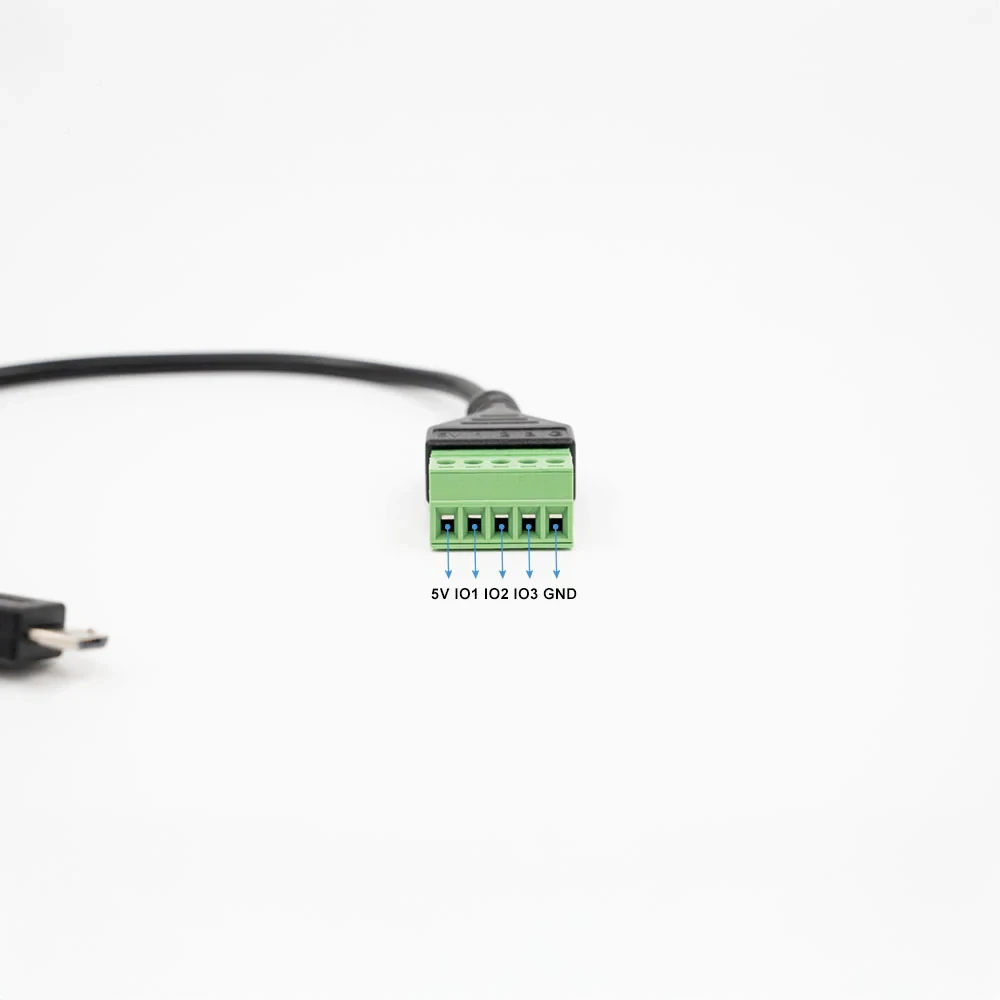

• Aantal aansluitingen:
  – 5V (voeding)
  – GND (massa)
  – IO1 (configureerbaar: DS18B20, DHT22, analoog 0–2,5 V, digitaal in/uit)
  – IO2 (digitaal in/uit, 3,3 V)
  – IO3 (digitaal in/uit, 3,3 V)
• Logicaniveau: 3,3 V
• Analoge meetrange: 0–2,5 V
• Voeding: via The Pill by Shelly (5 V)
• Aansluiting: add-on interface naar The Pill by Shelly
• Behuizing: kunststof, zwart

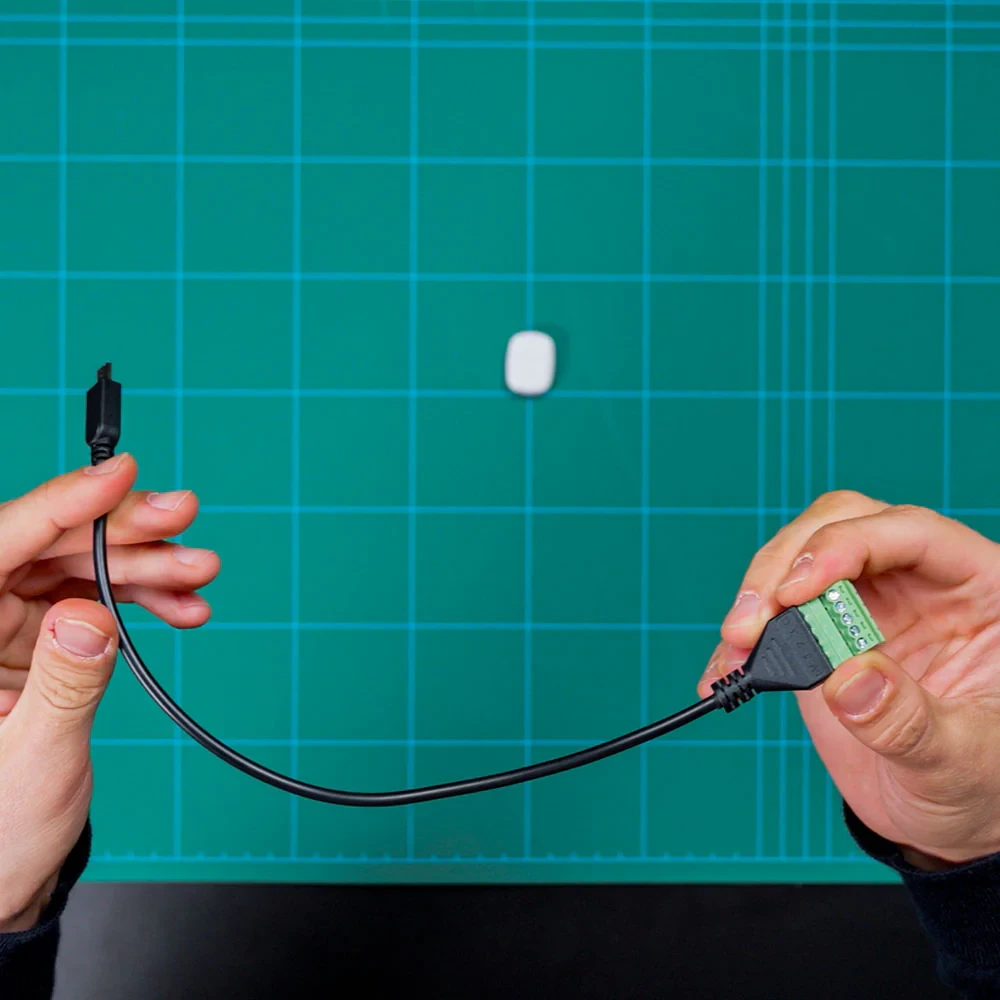

• Kabellengte: ca. 24 cm

Toepassingen

• Sensorintegratie: aansluiten van temperatuur-, luchtvochtigheids- en eenvoudige analoge sensoren.

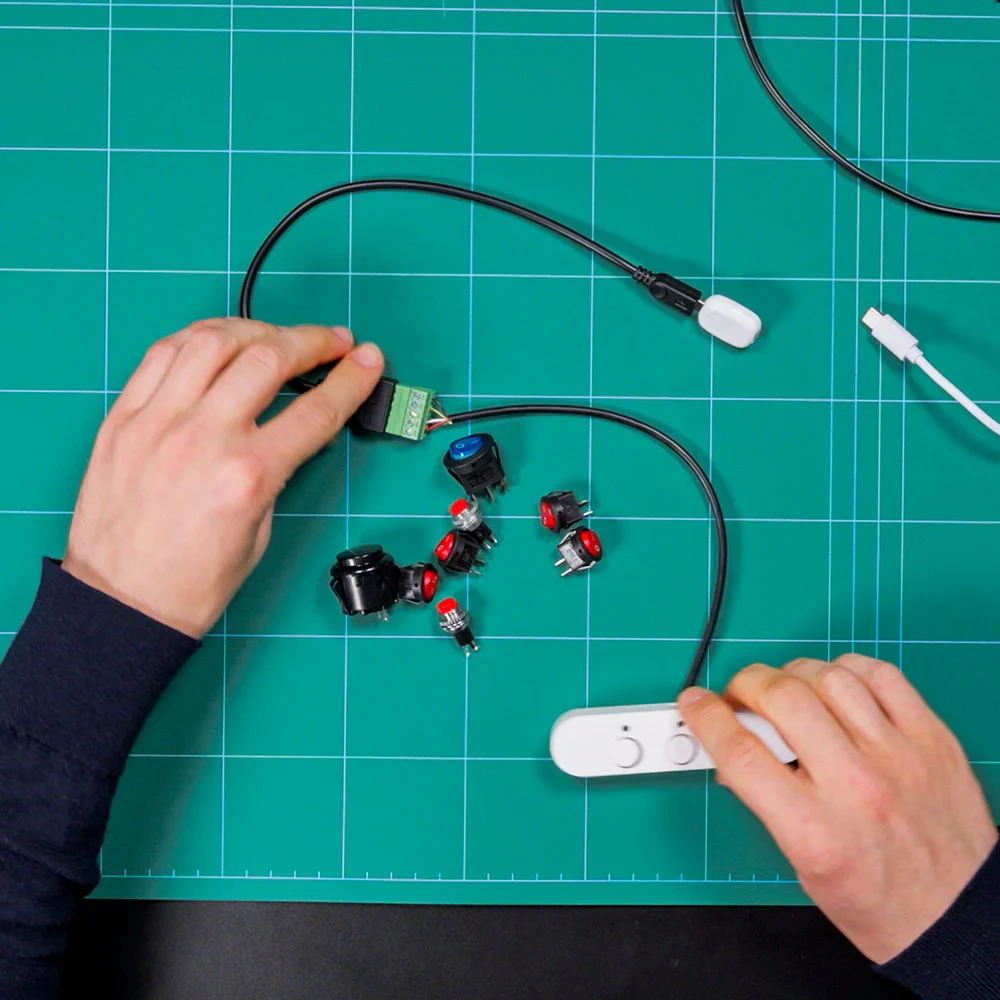

• Digitale ingangen: koppelen van drukknoppen, reedcontacten of niveauschakelaars.
• Digitale uitgangen: aansturen van LED’s, signaalgevers of logica-ingangen van andere systemen.
• Prototyping en testen: snelle opbouw van maatwerk automatiseringen met The Pill by Shelly.
• Hobby- en educatieve projecten: inzichtelijk werken met I/O en sensormetingen.

Belangrijke gebruiksnotities

• Werkt uitsluitend in combinatie met The Pill by Shelly.
• I/O-poorten werken op 3,3 V logic-level (niet geschikt voor 5 V of 12/24 V logica).
• Analoge ingang ondersteunt maximaal 0–2,5 V.
• Voor correcte werking is juiste configuratie van de I/O-modus in de software vereist.
