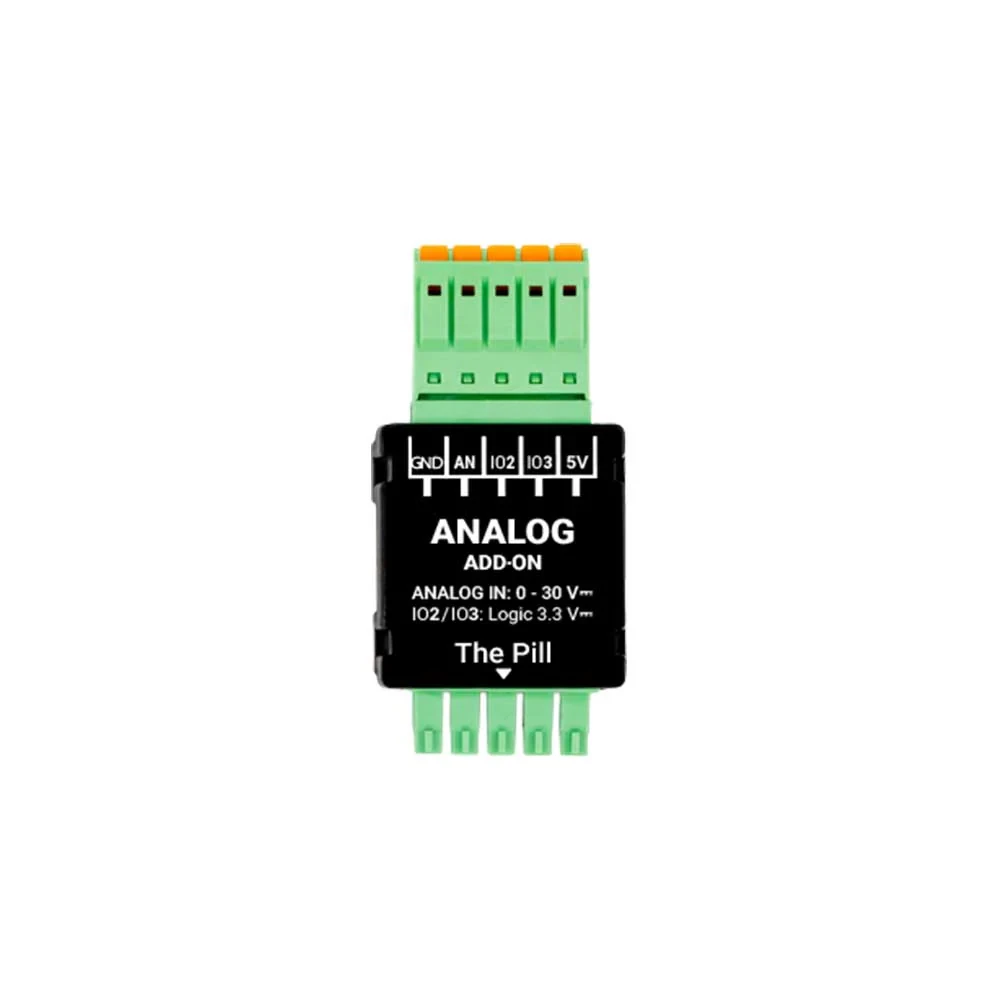

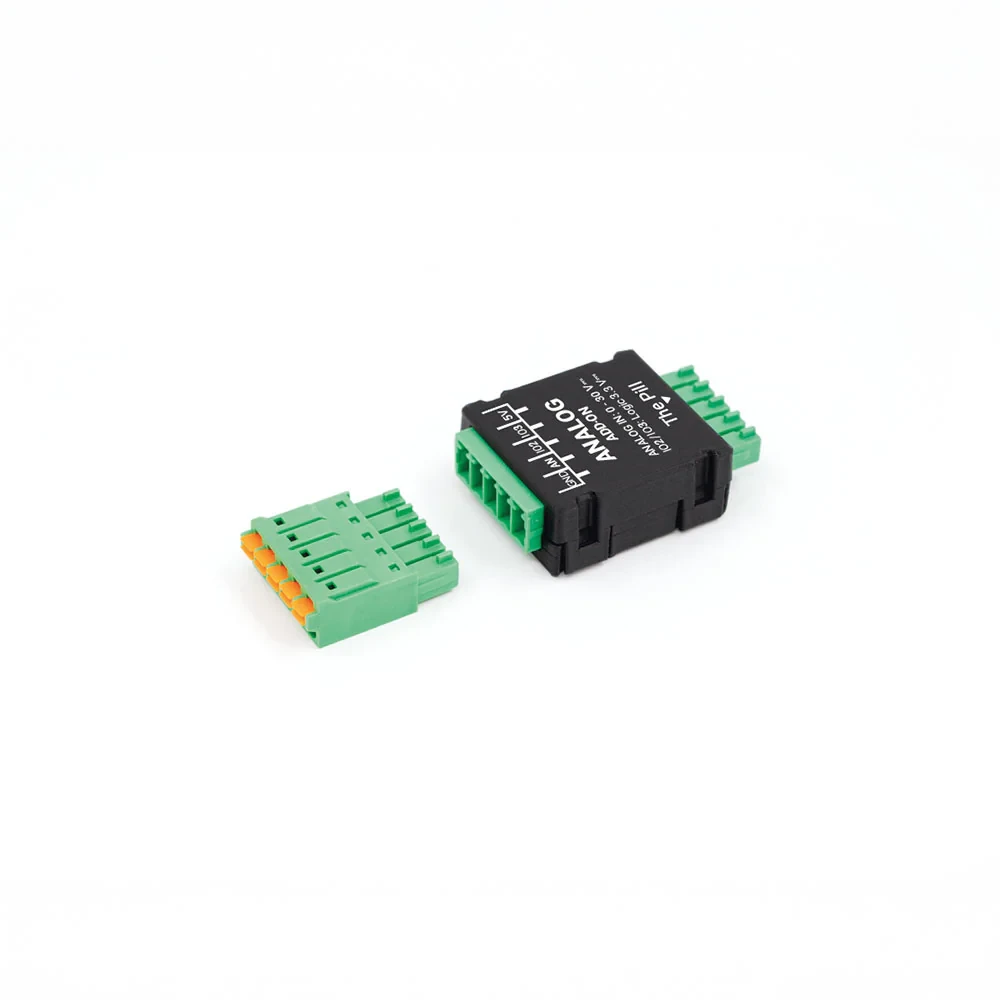

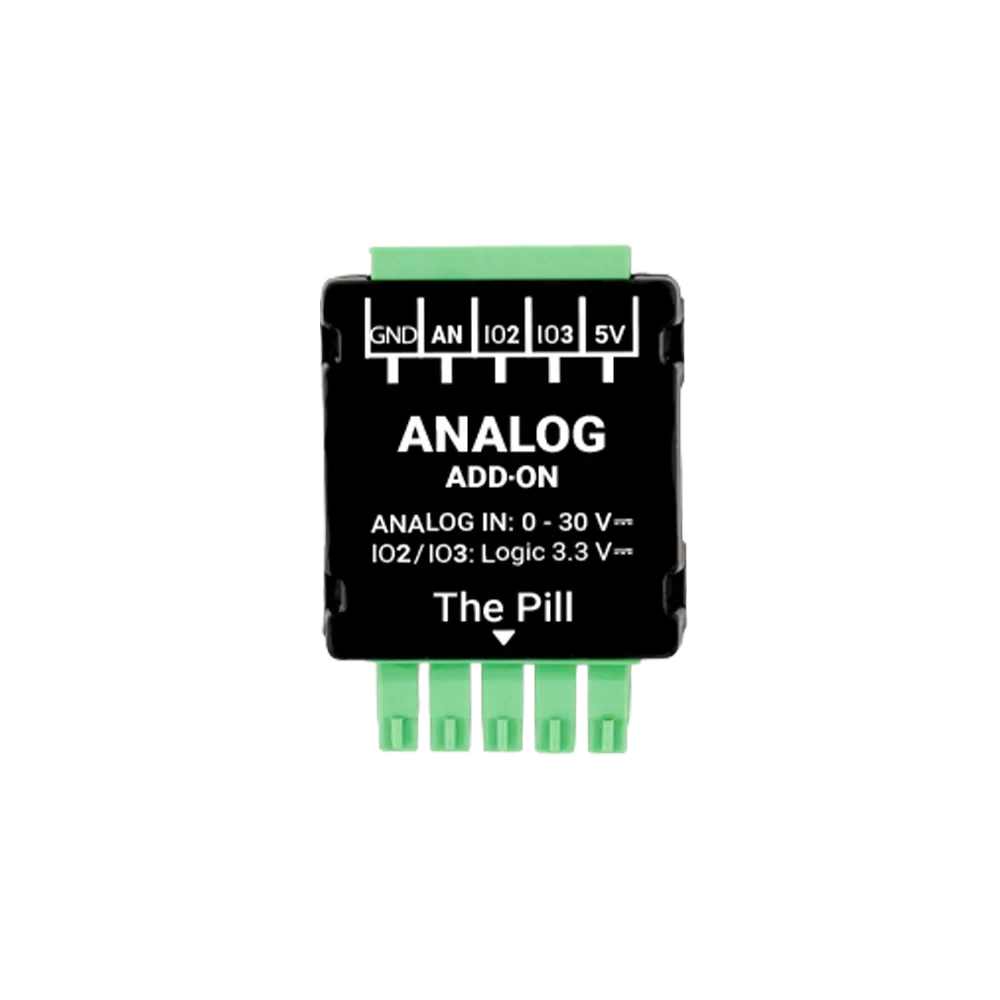

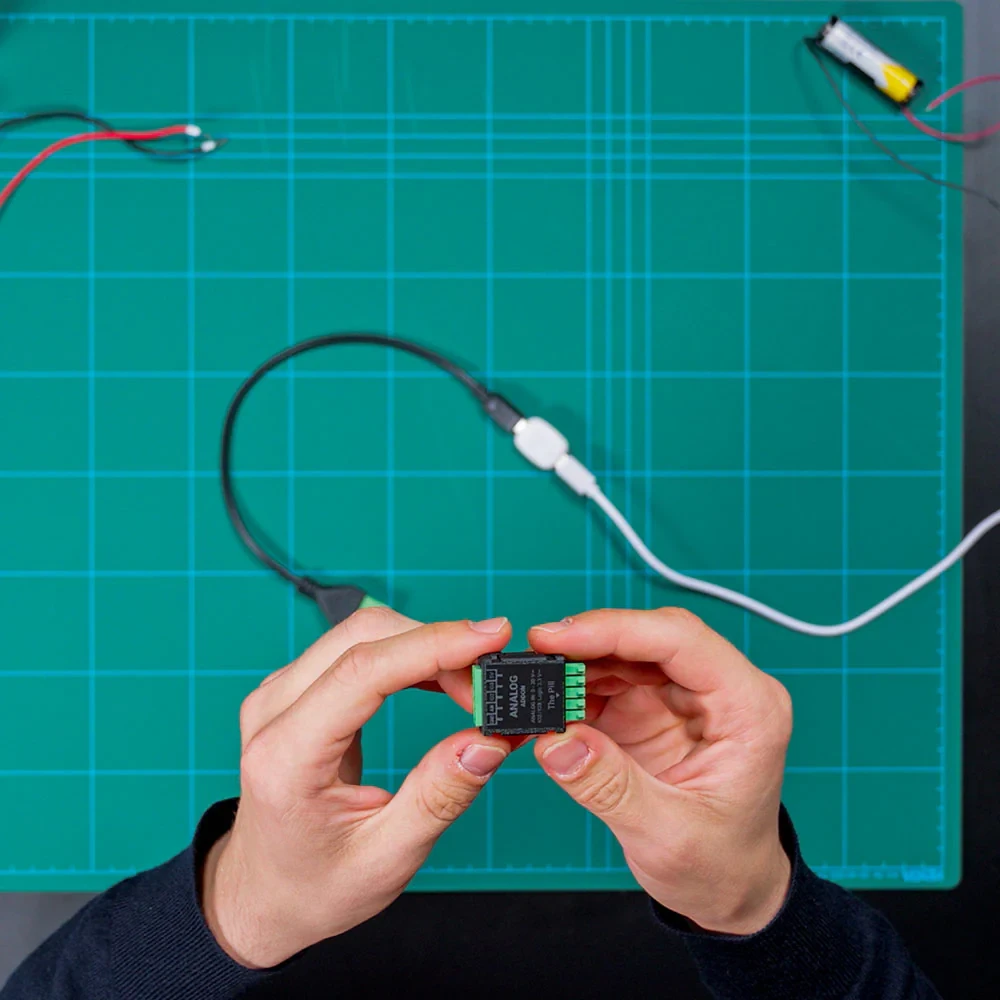

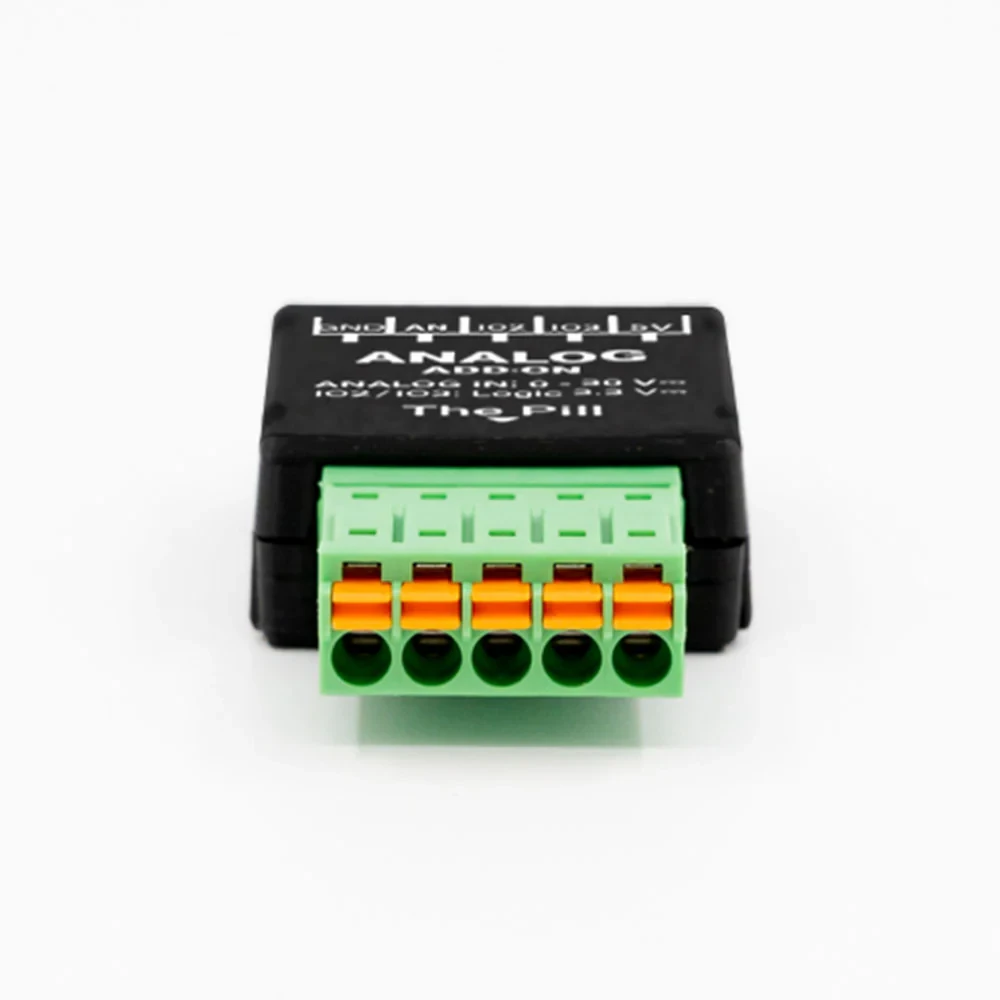

De Shelly Analog 0-30 V Add-on is een uitbreidingsmodule voor The Pill by Shelly waarmee analoge sensoren en DC-spanningen tot 30 V⎓ nauwkeurig gemeten kunnen worden. De add-on vergroot het meetbereik van The Pill en is geschikt voor toepassingen zoals batterijbewaking, spanningsmeting en het uitlezen van analoge sensoren in low-voltage omgevingen.

De module biedt één analoge ingang (0–30 V⎓) en twee configureerbare digitale I/O’s (3,3 V logic-level). Aansluiting op The Pill gebeurt via de 5-Terminal Add-on, die vereist is voor gebruik. Met deze combinatie kan The Pill spanningen van bijvoorbeeld 3,7 V, 12 V en 24 V betrouwbaar meten en verwerken in automatiseringen.

Gebruik en voordelen

• Uitgebreide spanningsmeting: meten van DC-spanningen tot 30 V⎓.
• Analoge sensorondersteuning: geschikt voor gangbare 0–5 V en 0–10 V sensoren (binnen bereik).
• Batterijbewaking: realtime monitoring van accu’s en DC-voedingen.
• Extra digitale I/O’s: twee configureerbare digitale in-/uitgangen (3,3 V).
• Integratie met automatisering: inzetbaar in logica, scènes en meldingen via The Pill.
• Compact uitbreidingsmodule: eenvoudig te integreren in kasten en behuizingen.
• Lage spanning & veilig gebruik: ontworpen voor low-voltage toepassingen.

Kenmerken

• Merk / serie: Shelly (accessoire voor The Pill by Shelly)
• Type: analoge spanningsmeet add-on
• Meetbereik: 0–30 V⎓ (DC)
• Analoge ingang: 1× (AN)
• Digitale I/O: 2× (IO2, IO3 – 3,3 V logic-level)
• Nauwkeurigheid: ±(2% + 5d)
• Voeding: via The Pill (5 V⎓ via 5-Terminal Add-on)
• Aansluiting vereist: 5-Terminal Add-on
• Montage/plaatsing: intern, low-voltage toepassingen
• Omgevingstemperatuur: 0 °C tot 40 °C

Toepassingen

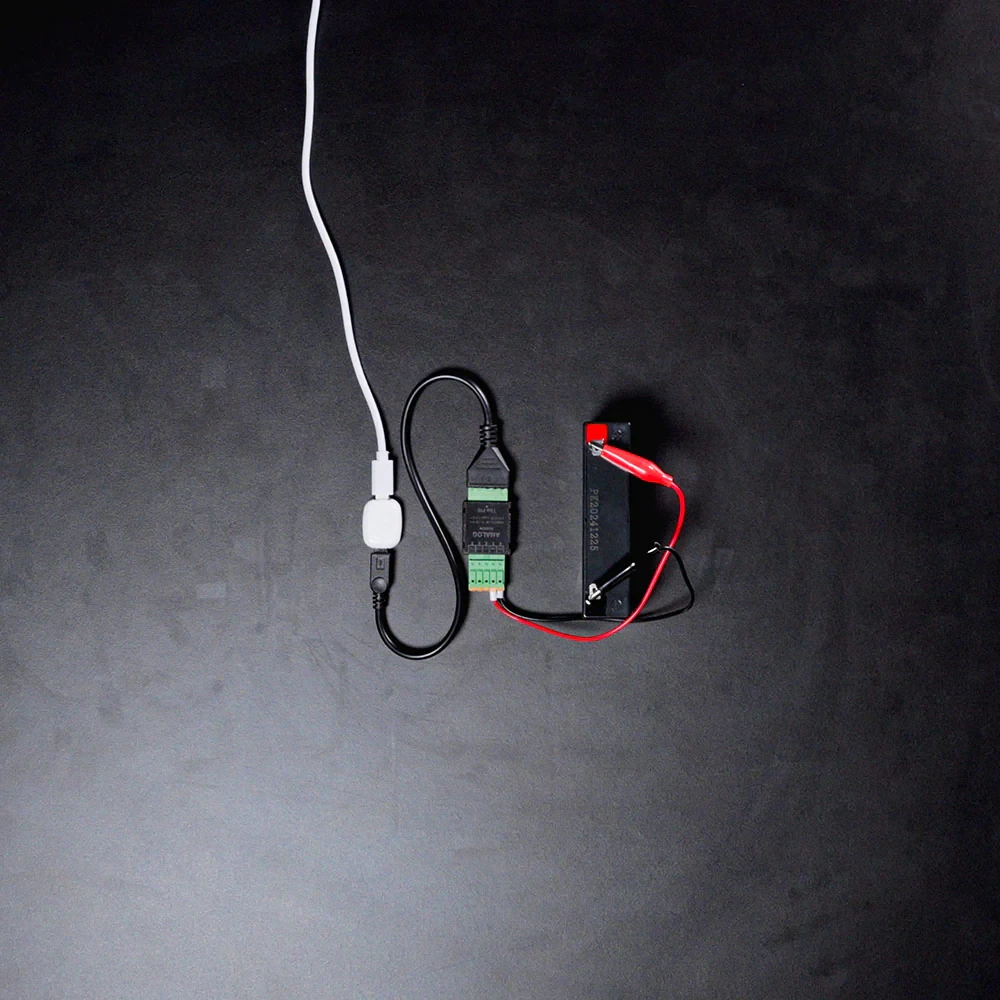

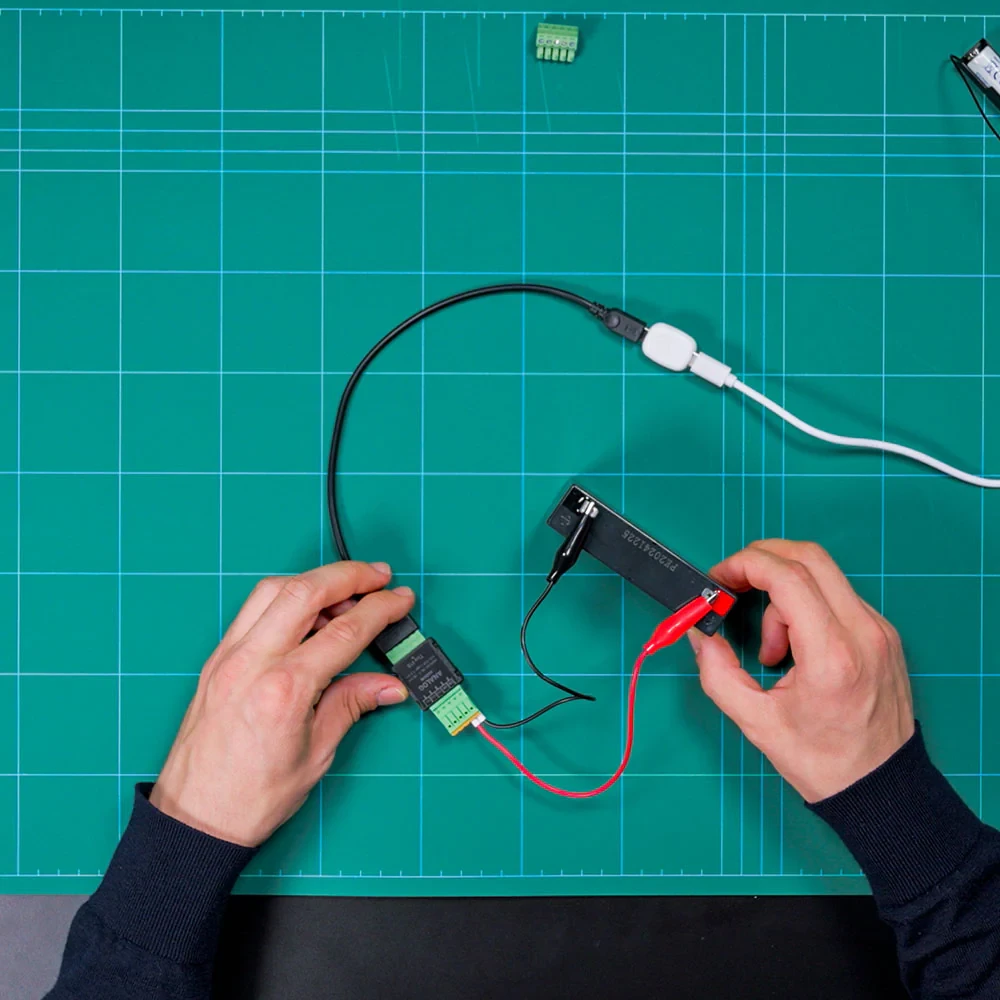

• Batterijmonitoring: meten van accu’s (bijv. 3,7 V, 12 V, 24 V).
• Spanningsbewaking: controleren van DC-voedingen en adapters.
• Analoge sensoren: uitlezen van druk-, licht-, of andere spanningsgestuurde sensoren.
• Energie- en systeemdiagnose: inzicht in spanningsverloop en afwijkingen.
• Hobby- en prototypingprojecten: flexibel meten in DIY- en testopstellingen.

Belangrijke gebruiksnotities

• Alleen te gebruiken in combinatie met The Pill by Shelly én de 5-Terminal Add-on.
• Uitsluitend geschikt voor DC-spanningen tot maximaal 30 V⎓.
• Digitale I/O’s werken op 3,3 V logic-level (niet 5 V-compatibel).
• Niet bedoeld voor directe aansluiting op netspanning (230 V~).
• Zorg voor correcte polariteit en gemeenschappelijke GND bij metingen.
