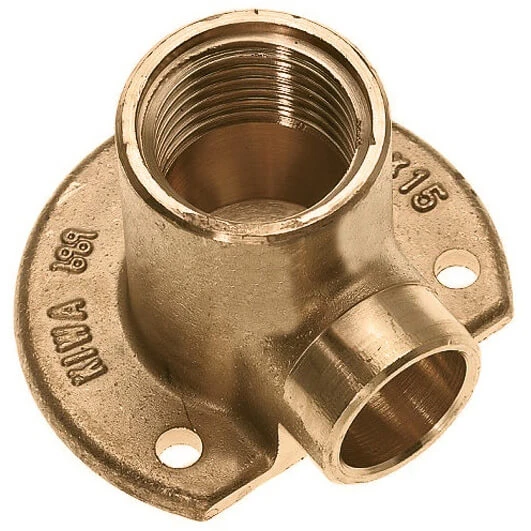

Bonfix muurplaat soldeerfitting messing binnendraad x capillair 3/8" x 12mm (90540)
- 90 dagen retourtermijn
- Specialist in elektrisch installatiemateriaal
- Gratis verzending vanaf €100,-*
Toepassing
De BONFIX soldeerfittingen zijn geschikt voor toepassingen in gasinstallaties, waterleidinginstallaties en centrale verwarmingsinstallaties. Andere toepassingsmogelijkheden zijn uitsluitend toegestaan, afhankelijk van druk, temperatuur en medium, na schriftelijke toestemming van BONFIX B.V.
Technische gegevens
De BONFIX soldeerfittingen zijn van eersteklas messing vervaardigd: rechte fittingen van CW614N (CuZn39Pb3) en de persdelen (o.a. knieën en T-stukken) van CW617N (CuZn4OPb2). De soldeerfittingen zijn speciaal ontworpen voor het verbinden van koperen buis volgens EN 1057 met wanddikte volgens KIWA BRL-K760/3. De soldeerfittingen hebben aan de soldeerzijde een capillariteit volgens EN 1254-1. De koppelingen met cilindrische draad zijn voorzien van schroefdraad volgens ISO 228 (G). De koppelingen met conische binnendraad (Rp) en conische buitendraad (R) zijn voorzien van schroefdraad volgens ISO 7/2-2000. Toelaatbare werkdrukken (bij zacht solderen) volgens EN 1254-1.
| Toelaatbare werkdruk in mPa (bar) bij temperatuur | ||||
| Buis ø | Soldeersoort | 30 ºC | 65 ºC | 110 ºC |
| t/m 28 | Basis tin/lood 50/50% | 1,6 (16) | 1,0 (10) | 0,6 (6) |
| Basis tin/zilver 95/5% | 2,5 (25) | 2,5 (25) | 1,6 (16) | |
| 35 t/m 54 | Basis tin/lood 50/50% | 1,6 (16) | 1,0 (10) | 0,6 (6) |
| Basis tin/zilver 95/5% | 2,5 (25) | 1,6 (16) | 1,0 (10) | |
Kwaliteitskeurmerk
De gangbare maten zijn voorzien van het KIWA en/of GASTEC QA kwaliteitskeurmerk.
| Artikelnummer | 401318951 |
|---|---|
| Fabrikantnummer | 90540 |
| EAN code | 8717845117047 |
| Merk | Bonfix |
| Productgroep | Muurplaat |
| Serie/Programma | Messing soldeerfittingen |
| Vorm | Haaks |
| Nominale diameter aansluiting 1 | DN 10 |
| Uitwendige buisdiameter aansluiting 1 (mm) | 12 |
| Uitwendige buisdiameter aansluiting 2 (mm) | 12 |
| Materiaal behuizing | Messing |
| Materiaalkwaliteit | Overig |
| Oppervlaktebescherming | Onbehandeld |
| Systeemgebonden | Nee |
| Aansluiting | Soldeermof |
| Draadmaat kraanaansluiting | 3/8" |
| Max. mediumtemperatuur (continu) (°C) | 110 |
| Max. werkdruk bij 20°C (bar) | 25 |
| KIWA-keur | Ja |
| Gastec QA | Ja |
| Mediumtemperatuur (continu) (°C) | -20/110 |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| Voldoet aan NF 545 | Nee |
| Met aansluitingsindicator | Nee |
| Met beschermkap | Nee |
