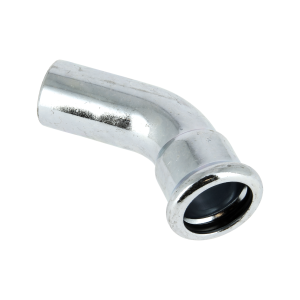

Bonfix M-press C-staal insteekbocht 45° Ø22x22 mm (300720)
Nieuw
Bonfix M-press C-staal insteekbocht 45° Ø22x22 mm (300720)
Artikelnr:
401336387
EAN:
8717845008475
Fabrikantnr:
300720
Merk:
Bonfix
Productgroep:
Fitting met 2 aansluitingen
3,38
4,09
Incl. BTW
Excl. BTW:
Excl. BTW:
3,38
4,09
Incl. BTW
Levertijd 3 werkdagen
- Altijd scherp geprijsd
- Binnen 24 uur verzonden
- 90 dagen retourtermijn
Productomschrijving
De BONFIX M-press C-staal insteekbocht 45° Ø22 x 22 mm (300720) is een persfitting van staalverzinkt C-staal en maakt een vloeiende richtingsverandering van 45° mogelijk binnen centrale verwarmingsinstallaties, met een combinatie van insteek- en persaansluiting.
Efficiënte 45° richtingsaanpassing met insteekzijde
- Uitgevoerd als 45° bocht met één Ø22 mm insteekzijde en één 22 mm persaansluiting.
- Geschikt voor toepassing in staalverzinkte cv-installaties waar een geleidelijke bocht gewenst is.
- Ontworpen voor situaties waarin de buis aan één zijde direct wordt ingestoken en aan de andere zijde wordt geperst.
- Toepasbaar bij aanpassingen en uitbreidingen in bestaande leidingtracés.
Persverbinding met M-profiel
- Voorzien van M-profiel en geschikt voor verwerking met compatibel M-profiel persgereedschap.
- Maakt een snelle en gecontroleerde montage mogelijk zonder lassen.
- Verwerking volgens de geldende installatievoorschriften voor pressfittingen staalverzinkt CV.
- Zorgt voor een duurzame en lekvrije verbinding binnen het cv-systeem.
Onderdeel van het BONFIX assortiment staalverzinkt CV
- Volledig compatibel met het BONFIX programma voor staalverzinkte persfittingen met M-profiel.
- Ondersteund door technische informatie en productdocumentatie voor selectie en verwerking.
- Toepassing conform de geldende voorschriften binnen centrale verwarmingssystemen.
Productspecificaties
| Artikelnummer | 401336387 |
|---|---|
| Fabrikantnummer | 300720 |
| EAN code | 8717845008475 |
| Merk | Bonfix |
| Productgroep | Fitting met 2 aansluitingen |
| Serie/Programma | Pressfittingen staalverzinkt CV |
| Lengte (mm) | 81 |
| Materiaal aansluiting 1 | Staal |
| Materiaal aansluiting 2 | Staal |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek (°) | 45 |
| Nominale diameter aansluiting 1 | DN 20 |
| Uitwendige buisdiameter aansluiting 1 (mm) | 22 |
| Aansluiting 1 | Insteek (push-fitting) |
| Nominale diameter aansluiting 2 | DN 20 |
| Uitwendige buisdiameter aansluiting 2 (mm) | 22 |
| Aansluiting 2 | Persmof |
| Lengte aansluiting 1 (mm) | 35 |
| Lengte aansluiting 2 (mm) | 46 |
| VdS keur | Ja |
| Contourcode | M |
| Kwaliteitsklasse aansluiting 1 | Overig |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
| Kwaliteitsklasse aansluiting 2 | Overig |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
| Verlopend | Ja |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Contourcode aansluiting 2 | M |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Werkende lengte aansluiting 1 (mm) | 11 |
| Werkende lengte aansluiting 2 (mm) | 46 |
| Min. mediumtemperatuur (continu) (°C) | -30 |
| Max. mediumtemperatuur (continu) (°C) | 120 |
| Max. werkdruk bij 20°C (bar) | 16 |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| Hoofdkleur fitting | Overig |
| Mediumtemperatuur (continu) (°C) | -30/120 |
| Max. bedrijfsdruk bij max. medium temperatuur (bar) | 16 |
| Met thermische isolatie | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| KOMO-keur | Nee |
| Met aansluitingsindicator | Nee |
| Gecertificeerd volgens NF 545 | Nee |
