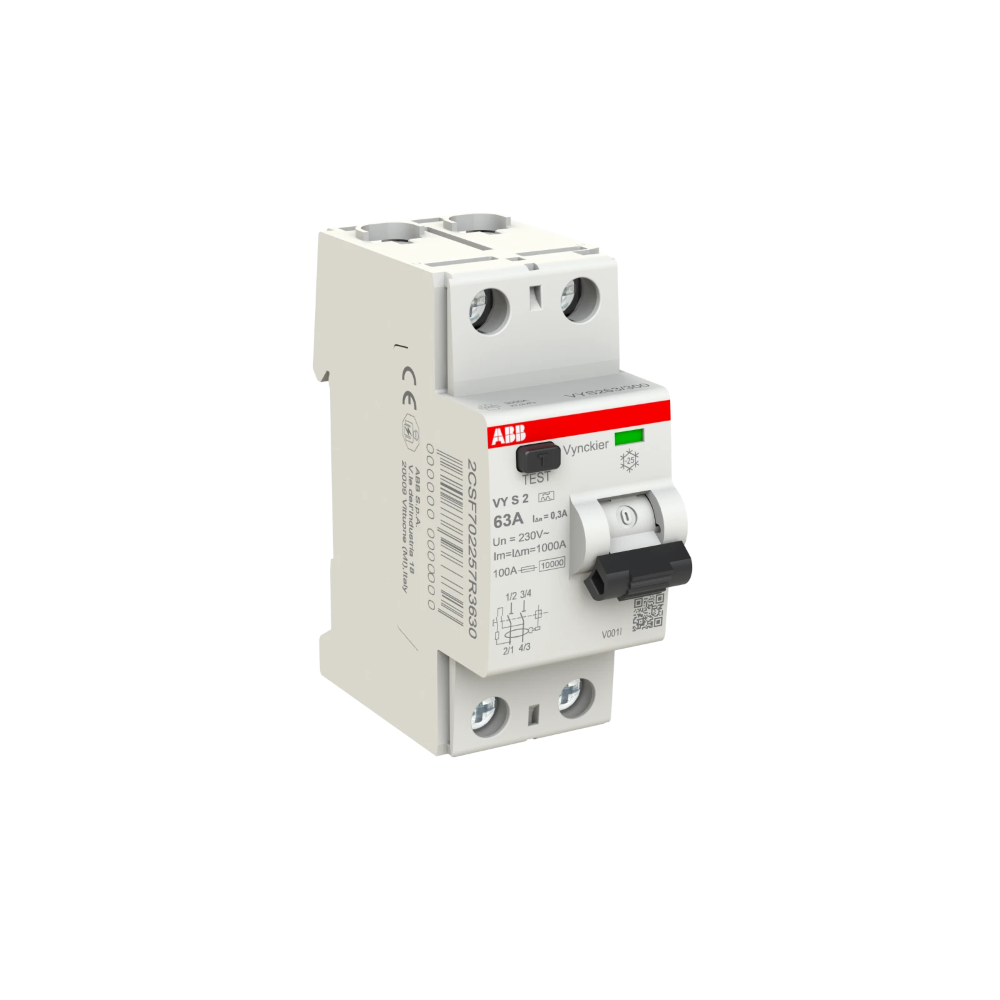

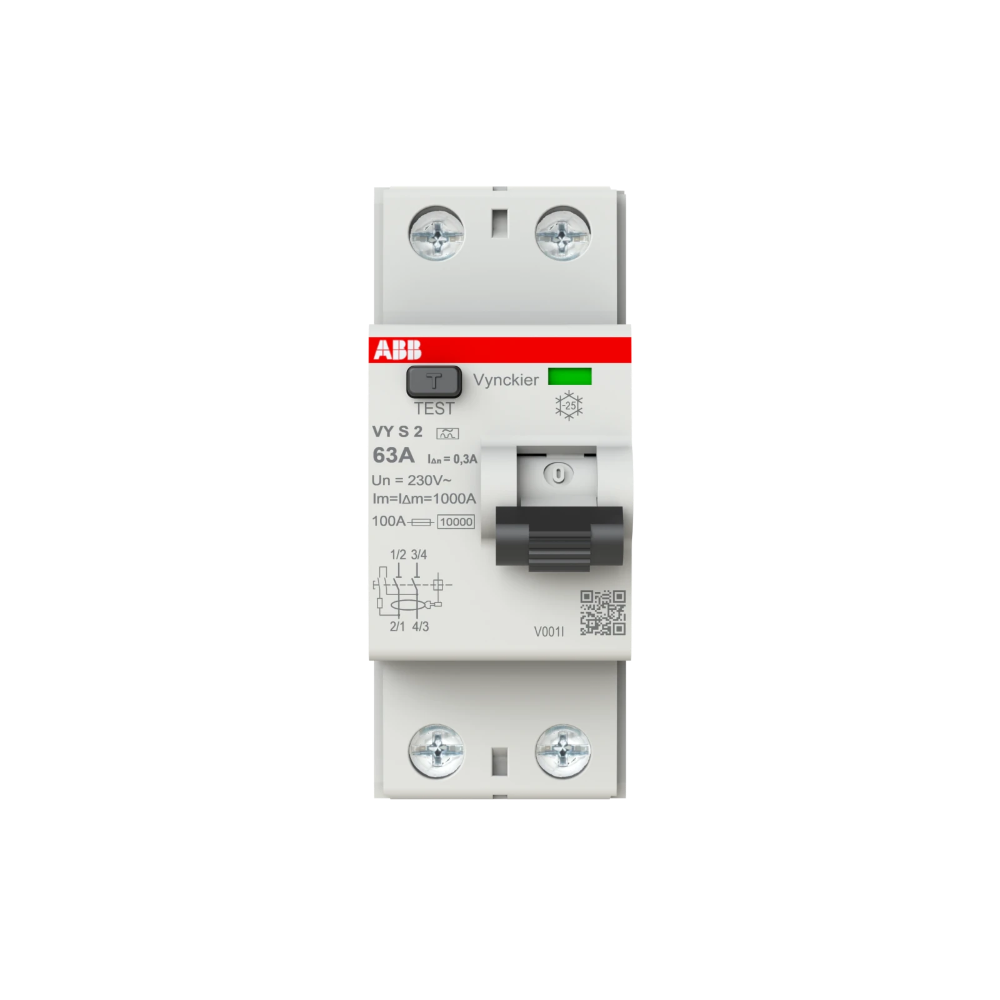

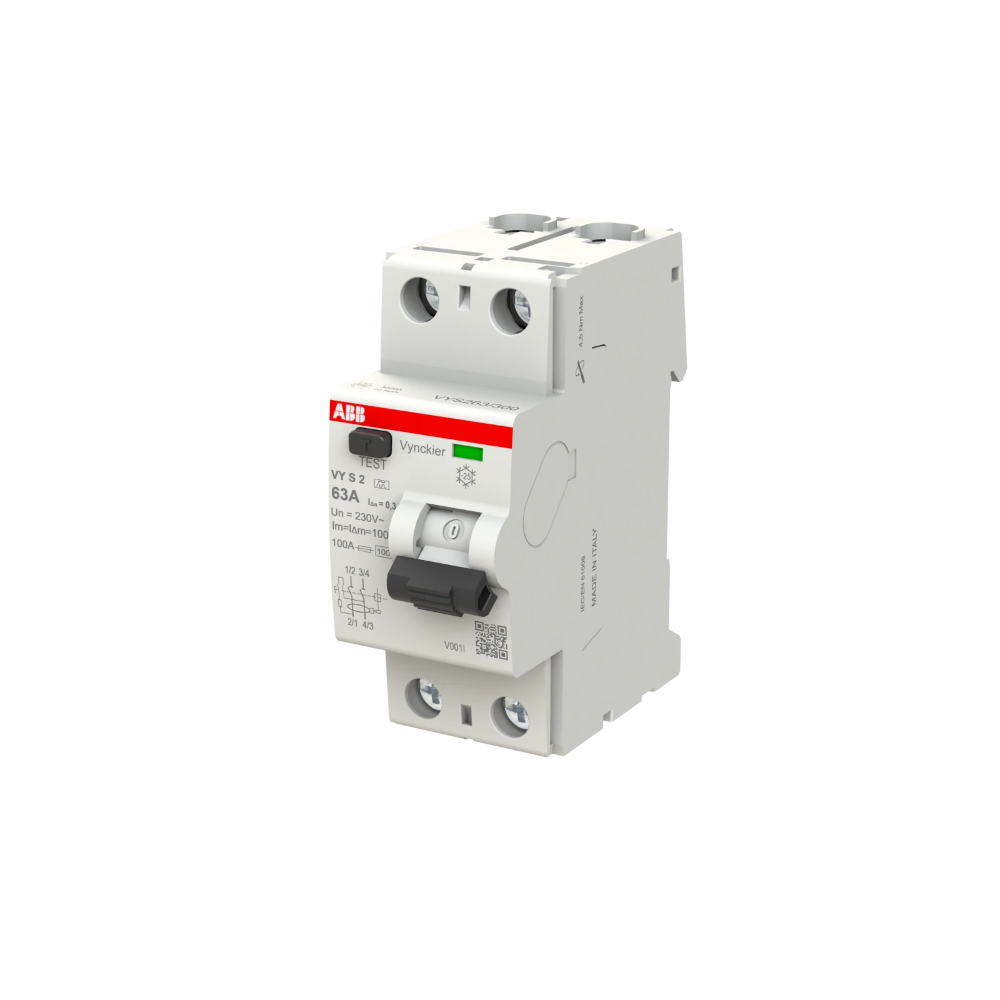

ABB Vynckier differentieelschakelaar 2-polig 63A 300mA type S (VYS263/300)

De ABB Vynckier differentieelschakelaar 2-polig 63A 300mA Type A Selectief (VYS263/300) is een krachtige selectieve differentieelschakelaar uit de ABB VY S-serie. Deze uitvoering is speciaal ontwikkeld voor selectieve brandbeveiliging in installaties waar meerdere differentieelschakelaars in cascade zijn geplaatst.

De selectieve uitschakelcurve (S-type) zorgt voor een vertraagde uitschakeling, waardoor ongewenste afschakelingen van de hoofdbeveiliging worden voorkomen. In geval van een aardfout zal eerst de onderliggende differentieelschakelaar (bijvoorbeeld een 30 mA eindgroep) aanspreken, waardoor alleen de foutieve kring wordt uitgeschakeld.

Met een aardlekgevoeligheid van 300 mA is deze RCCB ontworpen voor brandpreventie, terwijl de hoge nominale stroom van 63 A hem geschikt maakt voor zware eindgroepen en hoofdgroepen in zowel utiliteit als industrie.

Bovendien heeft de VYS263/300 een uitzonderlijk hoge surge-immuniteit van 5 kA, waardoor hij uitstekend bestand is tegen bliksem- en schakelpieken.

Gebruik en voordelen

Deze selectieve differentieelschakelaar is ideaal voor:

• Hoofdbeveiliging in installaties met meerdere differentieelschakelaars
• Brandbeveiliging in utiliteitsgebouwen, industrie en technische omgevingen
• Installaties met zware inductieve belastingen zoals motoren, HVAC, compressoren
• Lange kabeltrajecten waarbij thermische lekstromen kunnen ontstaan
• Omgevingen met frequente spanningspieken
• Belangrijke voordelen:
• Selectieve (S-type) uitschakeling voorkomt uitval van de volledige installatie
• Zeer hoge piekbestendigheid (5 kA) tegen bliksem en schakelpieken
• Geschikt voor zware belasting door 63 A nominale stroom
• Failsafe biconnect-klemmen voor solide en soepele geleiders tot 35 mm²
• Extra breed temperatuurgebied (tot +65 °C) — ideaal voor technische ruimtes

Kenmerken

• 2-polige selectieve differentieelschakelaar (fase + nul)
• Nominale stroom 63 A
• 300 mA aardlekgevoeligheid — brandbeveiliging
• Type A — detecteert AC + pulserende DC
• Selectieve (S-type) vertraagde uitschakeling
• Surge-immuniteit tot 5 kA
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Elektrische/mechanische levensduur 10.000 cycli
• Compact ontwerp: 2 modulen breed (35 mm)
• Behuizing in RAL 7035 lichtgrijs
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYS — selectief Type A RCCB
• Type: VYS263/300
• Aantal polen: 2P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Uitschakelkarakteristiek: Selectief (S-type)
• Surge-immuniteit: 5 kA
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • ferrule: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Terminaltype: biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Bedrijfstemperatuur: –25 … +65 °C
• Afmetingen: 35 × 85 × 69 mm
• Gewicht: 220 g

Toepassingen

• Selectieve hoofdbeveiliging in meerlaagse installatieontwerpen
• Brandpreventie in utiliteit en industrie
• Installaties met zware motoren, compressoren en HVAC-systemen
• Lange kabeltrajecten in bedrijfshallen en technische ruimtes
• Renovaties of uitbreidingen van ABB VY/VYS-installaties
