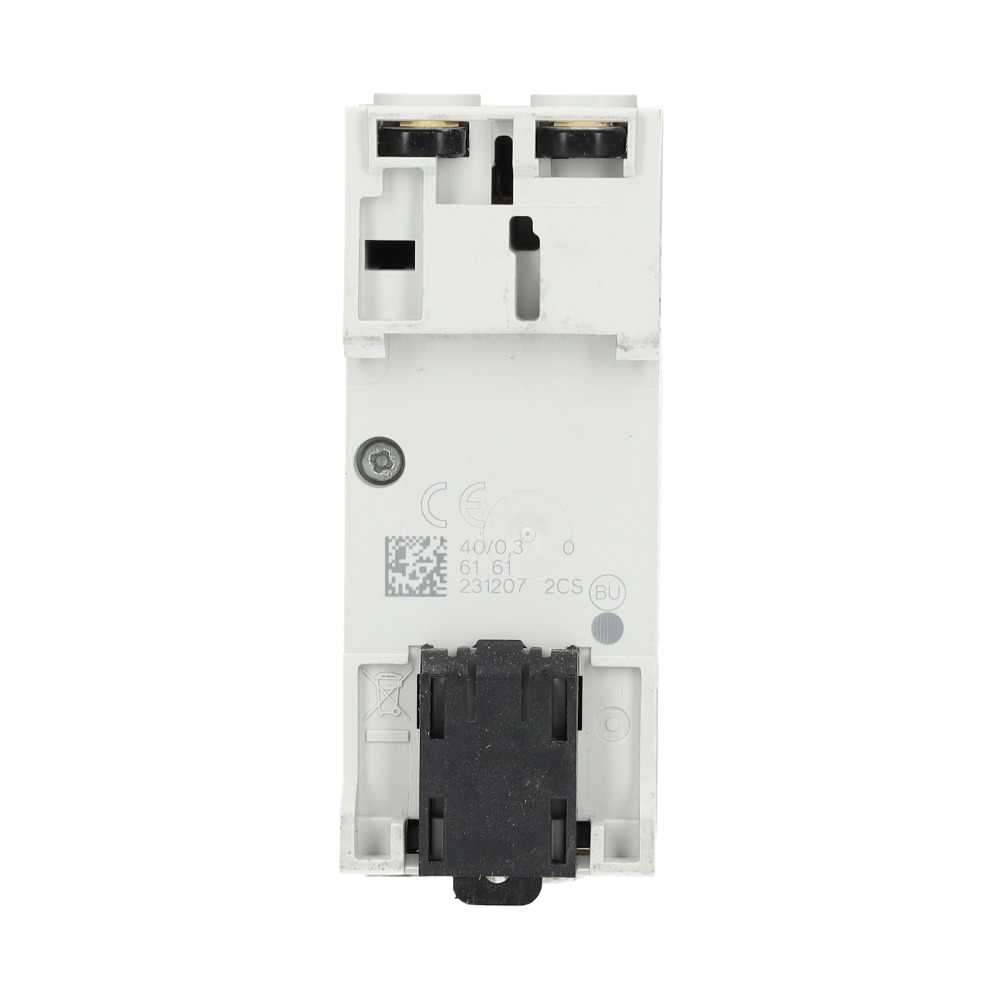

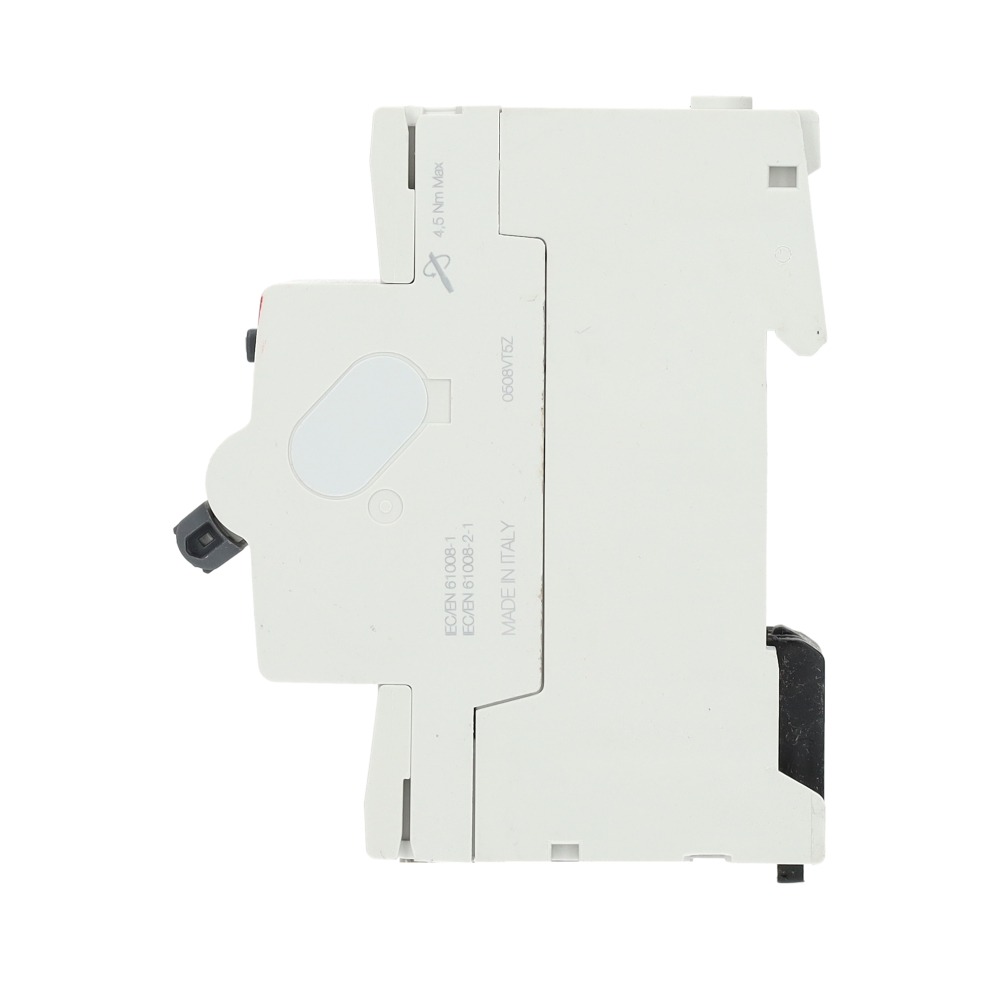

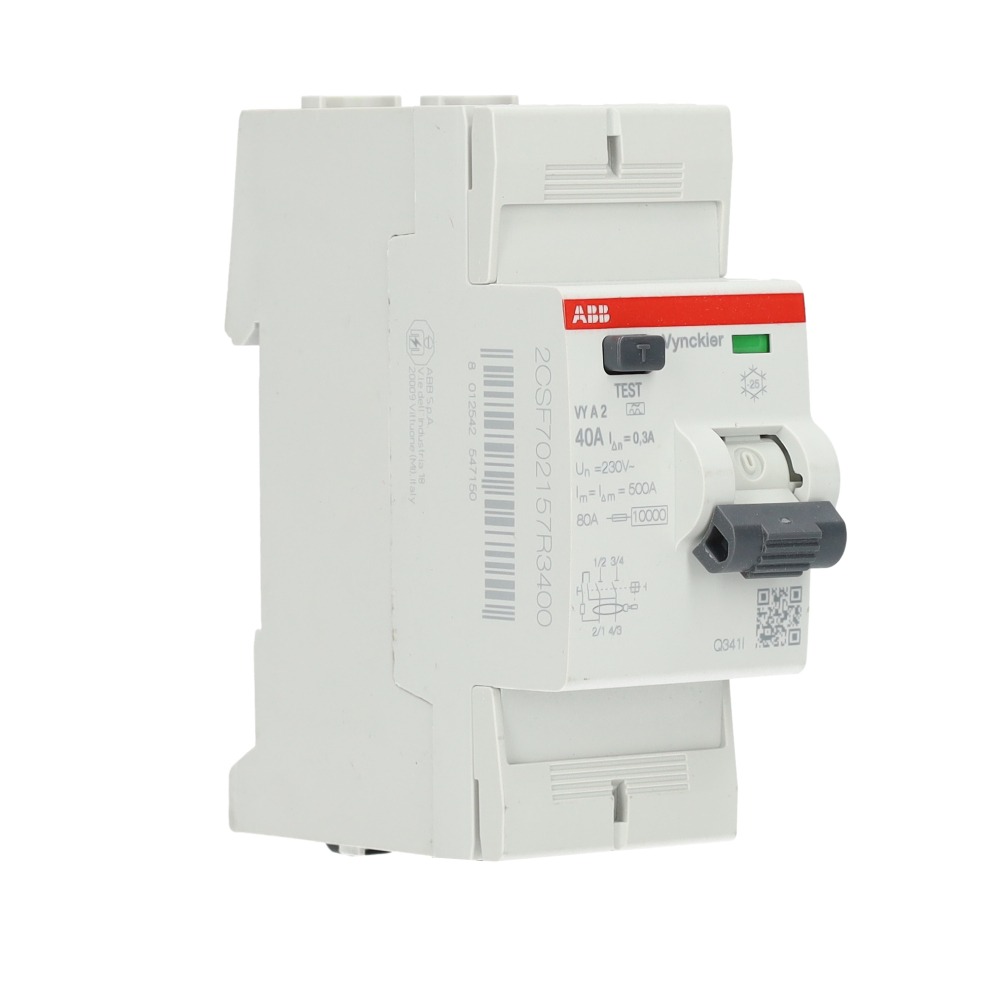

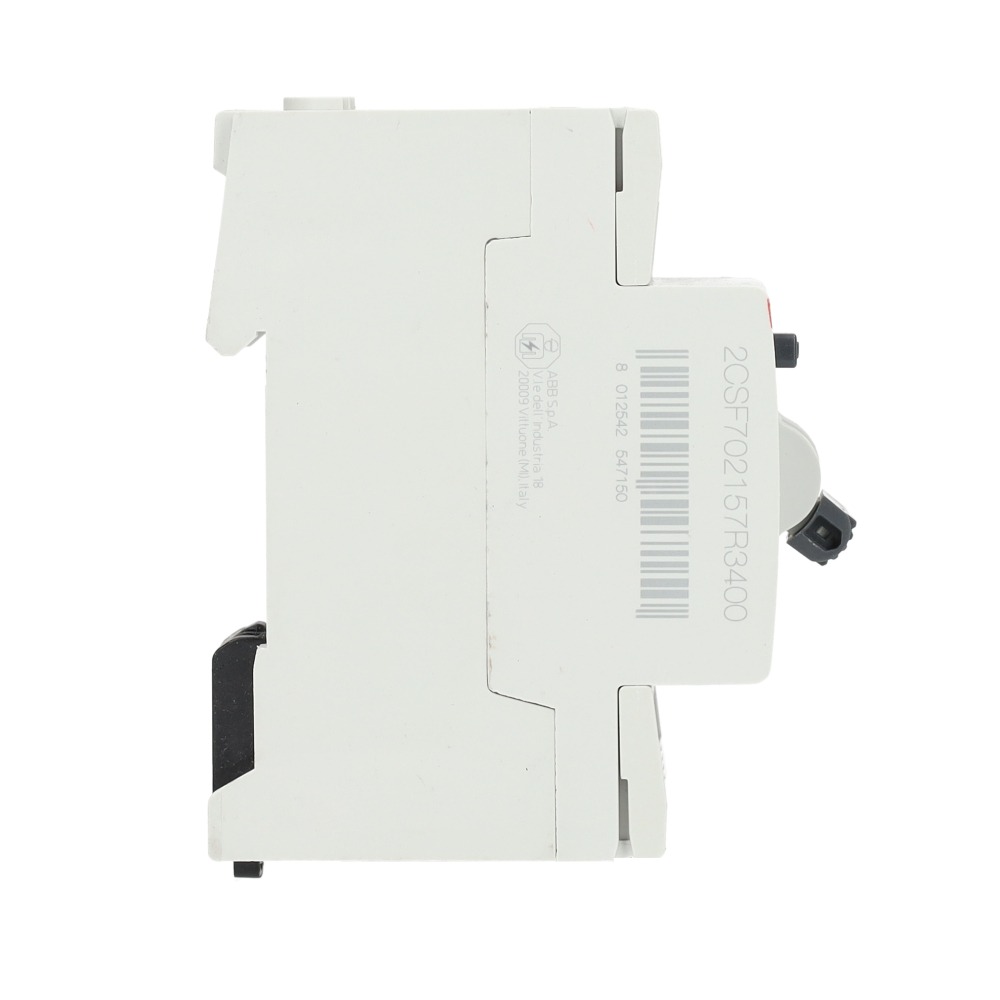

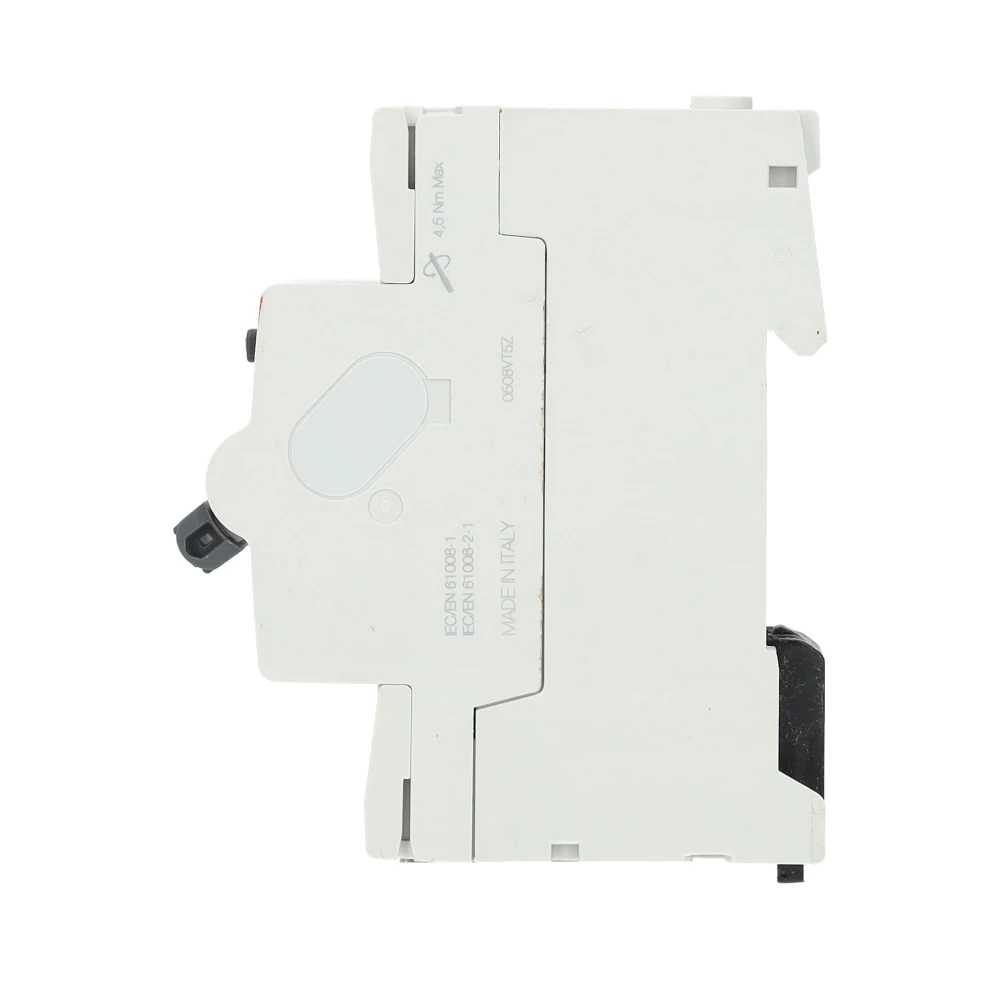

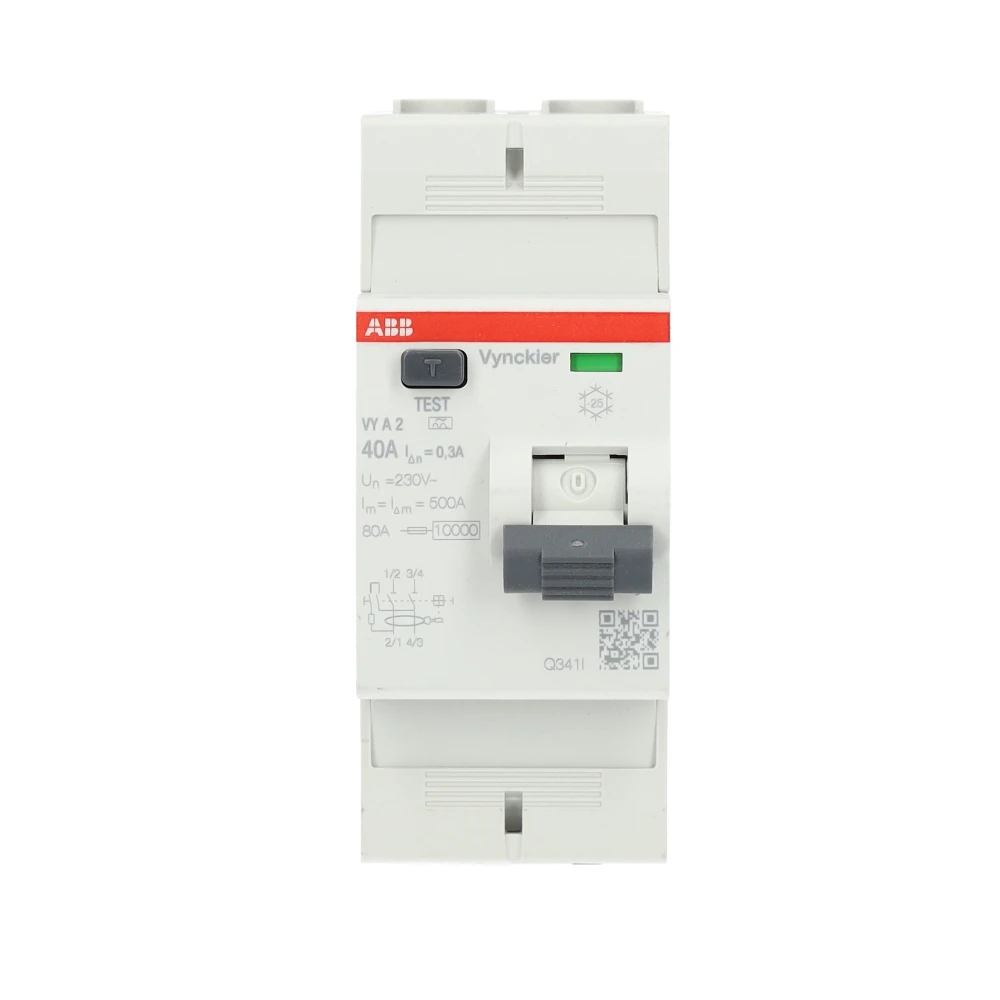

De ABB Vynckier differentieelschakelaar 2-polig 40A 300mA Type A (type VYA240/300) is een krachtige RCCB uit de ABB VY-serie, ontworpen voor betrouwbare beveiliging tegen gevaarlijke lekstromen in utiliteits- en industriële installaties.

Met een aardlekgevoeligheid van 300 mA richt deze uitvoering zich primair op brandbeveiliging, doordat thermische lekkages snel worden gedetecteerd voordat ze kunnen leiden tot schade of brandrisico’s.

Deze differentieelschakelaar ondersteunt Type A-detectie, waardoor zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A) nauwkeurig worden gedetecteerd. De VYA240/300 voldoet volledig aan IEC/EN 61008-1, wat zorgt voor gegarandeerde veiligheid en prestatie in professionele toepassingen.

Gebruik en voordelen

De VYA240/300 schakelt volledig onafhankelijk van polariteit en is voorzien van robuuste failsafe biconnect-klemmen (fork top/bottom), geschikt voor solide en soepele geleiders tot 35 mm².

Een differentieelschakelaar met 300 mA is ideaal voor:

• Brandbeveiliging in verdeelkasten en technische ruimtes
• Hoofdbeveiliging van groepen waar 30 mA persoonsbeveiliging niet vereist is
• Lijnbeveiliging in industriële omgevingen
• Langere kabeltrajecten met verhoogde kans op aardfoutstromen
• Omgevingen met zware elektrische belasting of veel elektronica
• Met een voorwaardelijk kortsluitvermogen van 10 kA (Inc) en een Ics van 1 kA is deze RCCB geschikt voor zwaardere circuits en hogere foutstromen.

De VY-serie is bovendien ontworpen volgens ABB’s duurzame productieprincipes:

• 52,5% recyclebaarheid volgens EN45555
• Verpakking van 78% FSC-gerecycled papier
• Geen storting van niet-gevaarlijk afval tijdens productie

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• 40 A nominale stroom
• 300 mA aardlekgevoeligheid — brandbeveiliging
• Type A lekstroomdetectie (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen 10 kA (Inc)
• Rated service breaking capacity Ics 1 kA
• 10.000 schakelingen elektrische/mechanische levensduur
• Compact ontwerp: 2 modulen breed (35 mm)
• Failsafe biconnect schroefklemmen, busbar-compatibel
• Geschikt voor 230…400 V AC installaties
• IP20 beveiligingsgraad
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA
• Type: VYA240/300
• Aantal polen: 2P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Type lekstroom: Type A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. overspanningspiek: 0,25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Frequentie: 50 Hz
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met adereindhuls: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Klemtype: failsafe biconnect, fork top/bottom
• Montage: DIN-rail
• RAL-kleur: RAL 7035 lichtgrijs
• Beschermingsgraad: IP20
• Pollution degree: 3
• Bedrijfstemperatuur: –25 … +40 °C
• Opslagtemperatuur: –40 … +70 °C
• Afmetingen:
  • Breedte: 35 mm (2 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 220 g

Toepassingen

• Brandbeveiliging in utiliteit en industrie
• Hoofdbeveiliging in verdeelinrichtingen
• Ruimtes met verhoogd risico op thermische lekstromen
• Zwaardere eindgroepen met elektrische apparatuur
• Renovatie of uitbreiding van ABB VY-installaties
• Installaties waar 300 mA aardlekbeveiliging verplicht of aanbevolen is
