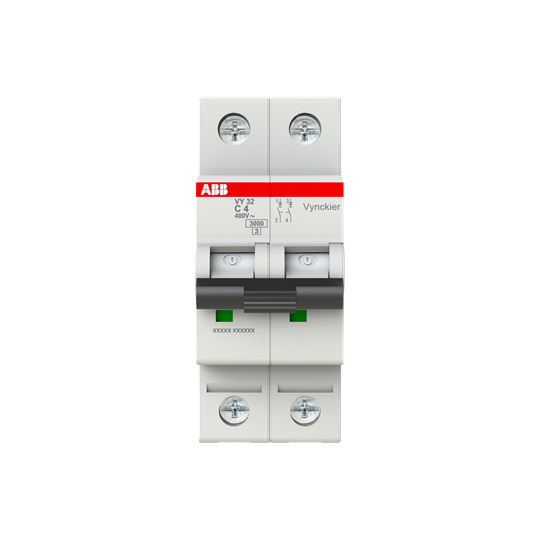

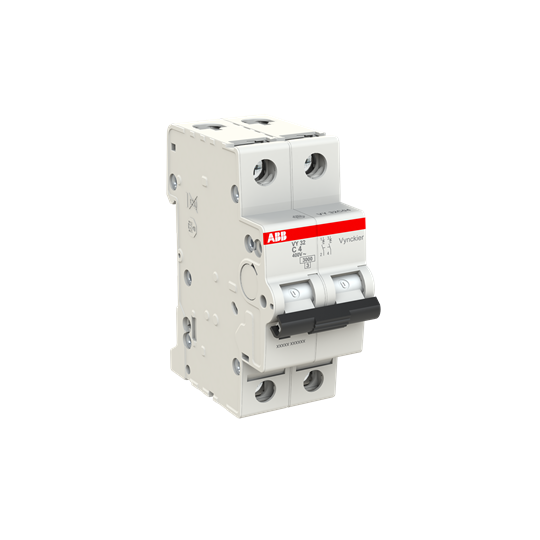

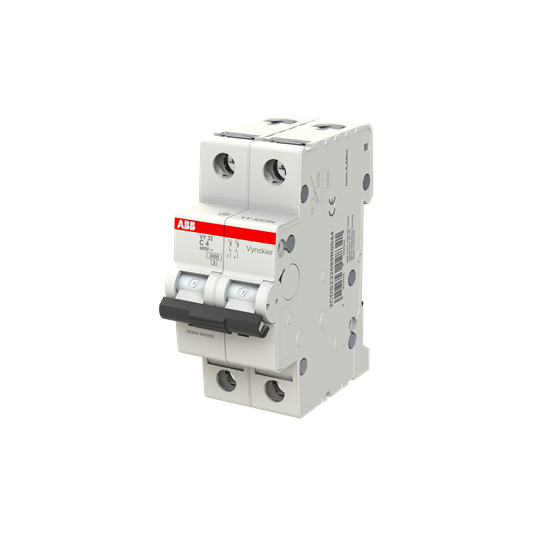

De ABB Vynckier automaat 2-polig 4A C-curve (type VY32C04) is een compacte installatieautomaat uit de ABB VY30-serie voor het beveiligen van tweefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor standaardinstallaties met licht inductieve belastingen, zoals kleine motoren, transformatoren, voedingen en stuurkringen in woning-, utiliteits- en lichte industrietoepassingen. De automaat is 2-polig uitgevoerd, heeft een nominale stroom van 4 A en een kortsluitvastheid van 3 kA bij 400 V AC.

Gebruik en voordelen

De VY32C04 is ontworpen voor eenvoudige montage op een DIN-rail en neemt slechts 2 modulen in beslag. De duidelijke rood/groen schakelstandindicatie toont in één oogopslag of de automaat in- of uitgeschakeld staat, wat de veiligheid en het bedieningsgemak vergroot.

Dankzij de C-curve wordt een goede balans geboden tussen beveiliging en toelaatbare inschakelstromen, waardoor kortstondige pieken – zoals bij kleine motoren of spoelen – niet direct tot uitschakeling leiden. De failsafe biconnect-schroefklemmen ondersteunen zowel massieve als soepele geleiders tot 35 mm², waardoor een betrouwbare aansluiting wordt gegarandeerd in uiteenlopende toepassingen.

Kenmerken

• 2-polige installatieautomaat voor tweefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en hogere inschakelstromen
• Nominale stroom 4 A, ideaal voor stuurcircuits en lichtbelaste installaties
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 2 modulen breed (35 mm)
• Duidelijke statusindicatie: rood = ON, groen = OFF
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY32C04
• Aantal polen: 2P
• Nominale stroom (In): 4 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect
• Aanhaalmoment klemmen: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 35 × 88 × 69 mm
• Netto gewicht: 0,25 kg

Toepassingen

• Beveiliging van 2-polige eindgroepen in woning-, utiliteits- en lichtindustriële installaties
• Geschikt voor kleine motoren, verlichting, spoelen, voedingen en stuur-/regelcircuits
• Toepasbaar in verdeelkasten, besturingspanelen en machinebouw
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Compacte oplossing voor circuits met beperkte ruimte en lage belasting
