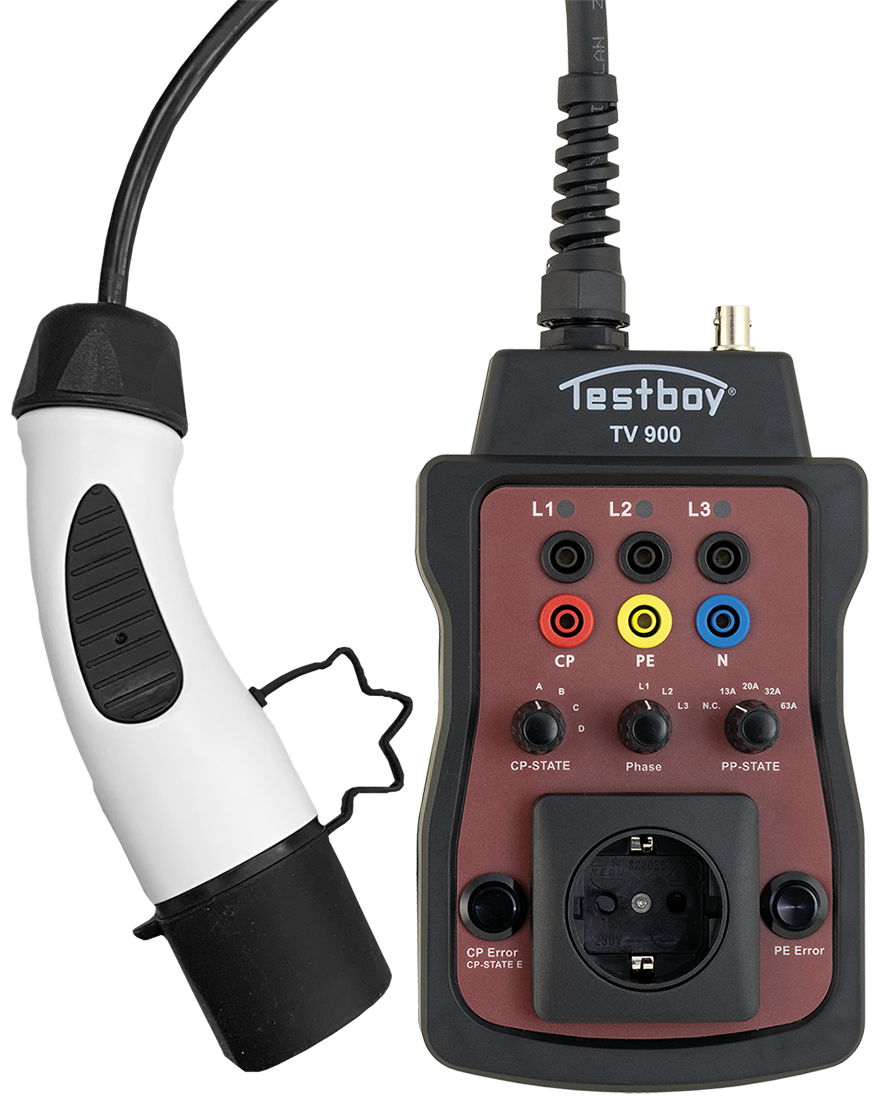

Testboy TV 900 meetadapter laadstation 400V CAT III (61911000)

De Testboy TV 900 laadstation meetadapter is een meetadapter voor het controleren van type 2-laadpunten voor elektrische voertuigen. De adapter simuleert de communicatie tussen het laadpunt en een elektrisch voertuig, zodat metingen veilig en gericht kunnen worden uitgevoerd.

Via de 4 mm-banaanaansluitingen sluit u een installatietester of multimeter aan. De led-indicatie toont of en hoeveel fasen aanwezig zijn, terwijl het ingebouwde geaarde stopcontact met faseomschakeling het mogelijk maakt om elke fase afzonderlijk te controleren.

Belangrijkste eigenschappen

Geschikt voor type 2-laadpunten
De meetadapter is bedoeld voor laadpunten met een type 2-aansluiting. Daardoor is hij geschikt voor controle van genormeerde laadvoorzieningen voor elektrische voertuigen in professionele installaties.

Simuleert een elektrisch voertuig
De Testboy TV 900 neemt de communicatie met het laadpunt over en simuleert verschillende voertuigstatussen. Dit helpt bij het beoordelen van de werking van het laadpunt zonder dat er een voertuig nodig is.

Directe controle van fasen
De ingebouwde led-indicatie geeft de aanwezigheid van L1, L2 en L3 weer. Hierdoor ziet de gebruiker snel of de fasen correct beschikbaar zijn tijdens de meting.

Praktische aansluitmogelijkheden
De adapter biedt aansluitmogelijkheden voor een installatietester, multimeter en oscilloscoop. Dit maakt de meetadapter flexibel inzetbaar bij veiligheids- en functietests aan laadvoorzieningen.

• Geschikt voor laadpunten met type 2-aansluiting
• Voor laadpunten met en zonder vaste kabel
• 4 mm-banaanaansluitingen voor installatietester of multimeter
• BNC-aansluiting voor gebruik met oscilloscoop
• Led-indicatie voor L1, L2 en L3
• Geaard stopcontact met faseomschakeling
• Ingangsspanning 230 V/400 V, eenfasig en driefasig
• Bedrijfsfrequentie 50/60 Hz
• Overspanningscategorie CAT III 400 V
• Voldoet aan IEC/EN 61010-1
• Voeding via het te testen object
• Inclusief draagtas

Toepassingen en gebruik

De Testboy TV 900 wordt gebruikt bij het testen en controleren van laadpunten voor elektrische voertuigen. In combinatie met een installatietester of multimeter ondersteunt de adapter metingen volgens de praktijk van elektrische installatiecontrole.

De meetadapter is geschikt voor installateurs, keurmeesters en onderhoudstechnici die laadvoorzieningen willen controleren op fasen, communicatie en functionele werking. Door de faseomschakeling kan elke fase afzonderlijk worden beoordeeld, wat storingen sneller inzichtelijk maakt.
