Sonel installatiemeter complete PV tester kit PVM-1020 PV fotovoltaische meter (WMGBPVM1020KIT)
- 90 dagen retourtermijn
- Specialist in elektrisch installatiemateriaal
- Gratis verzending vanaf €100,-*

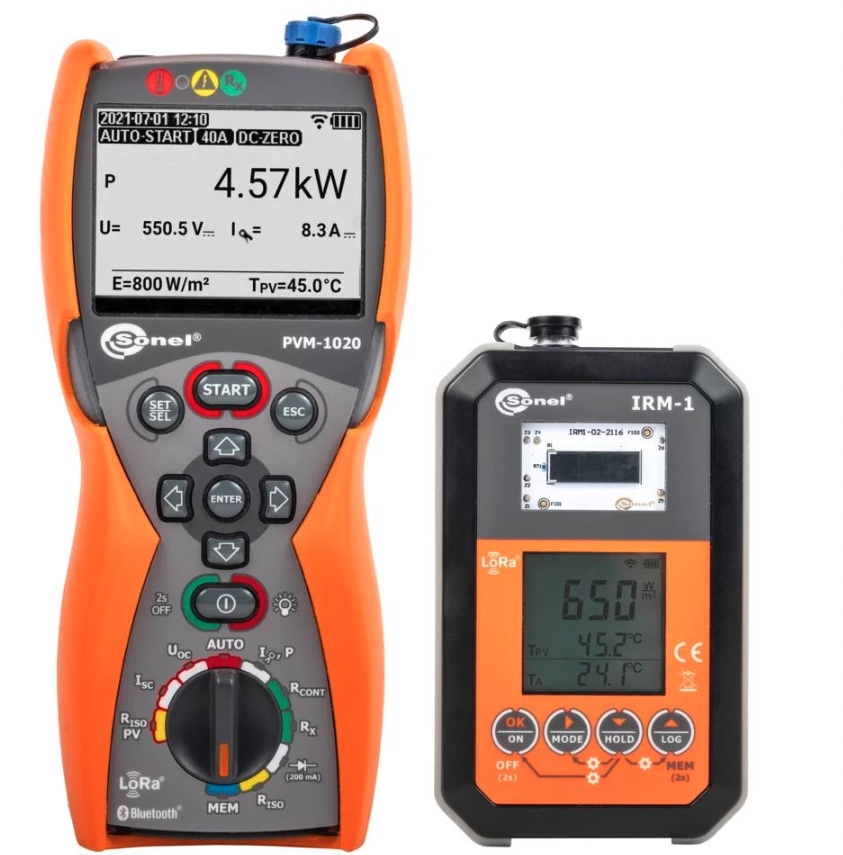

Deze set bestaat uit een PVM-1020 fotovoltaïsche meter en een IRM-1 zonnestraling- en temperatuurmeter.

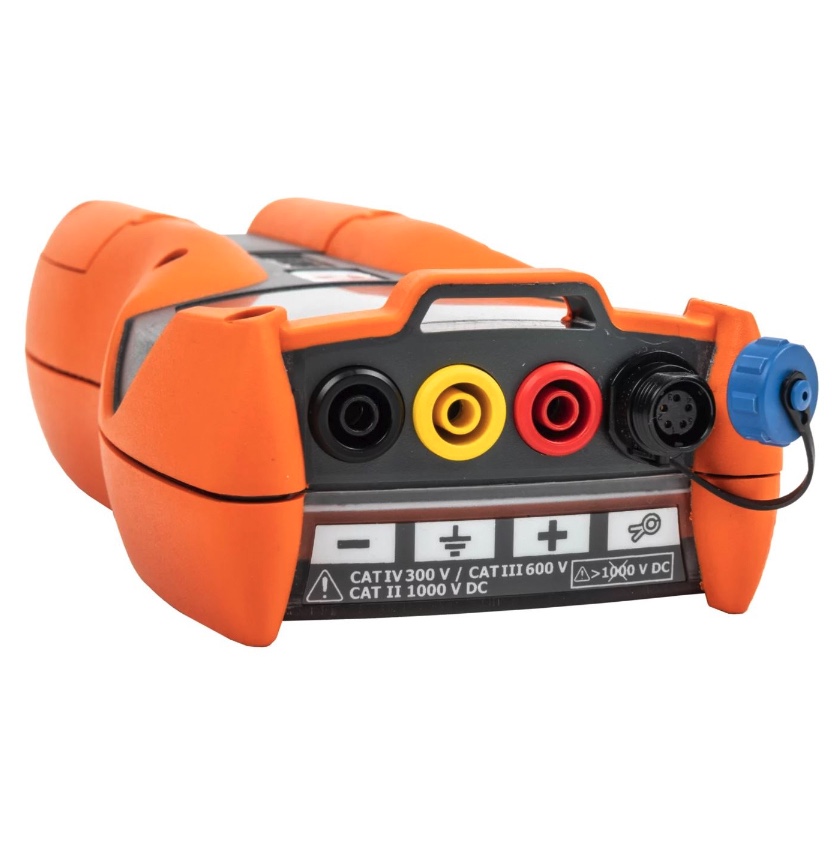

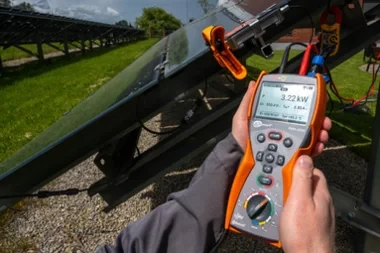

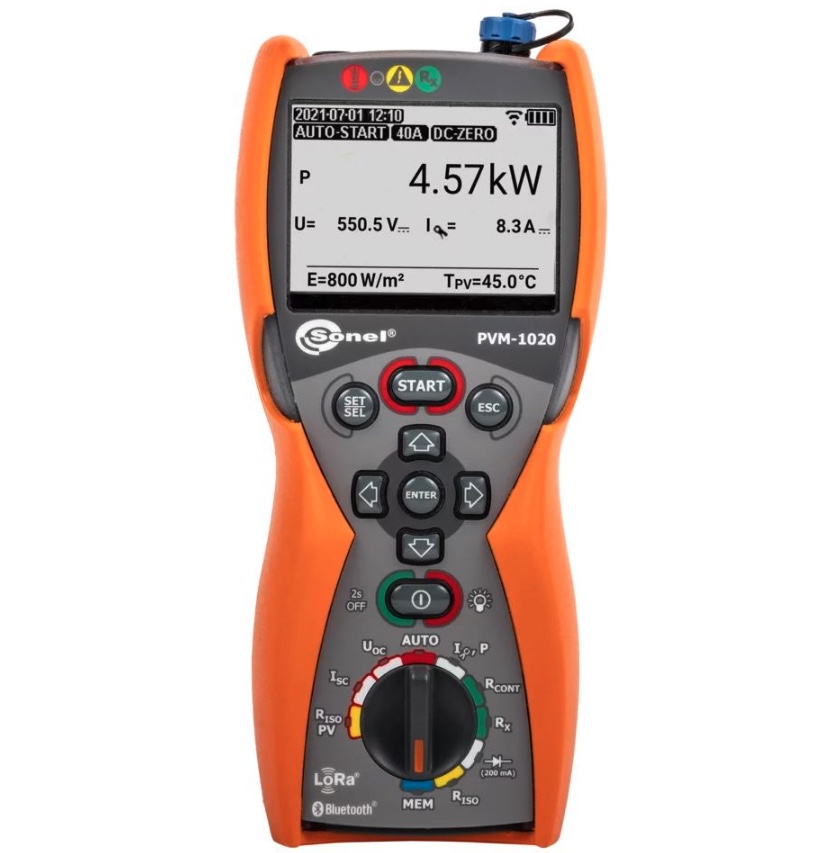

De Sonel PVM-1020 is een compacte PV installatiemeter met een groot aantal meetfuncties. De functies worden geselecteerd met een draaischakelaar. Extra parameters worden ingesteld met drukknoppen. Alle knoppen en het grafische display zijn verlicht voor gebruik op schaduwrijke plaatsen.

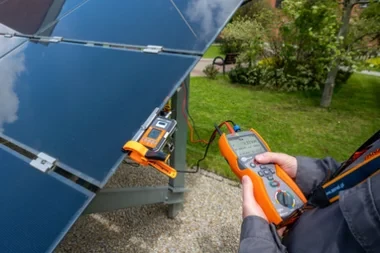

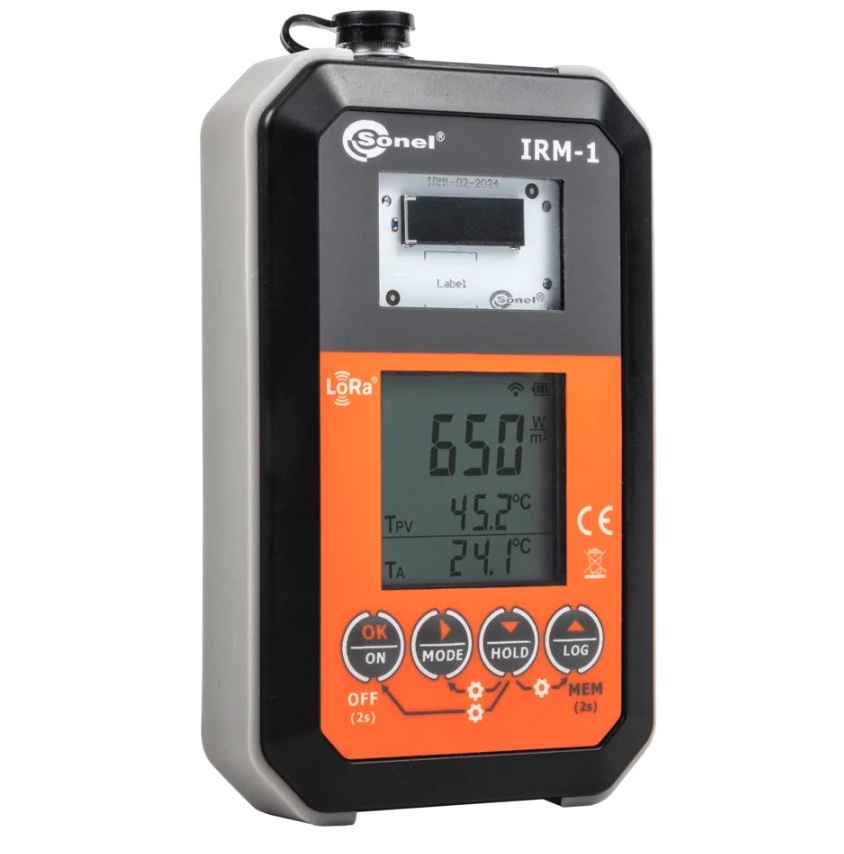

De IRM-1 zonnestraling- en temperatuurmeter is klein, maar onmisbaar voor het testen van PV-systemen. Door zonnestralingswaarden te meten, evenals paneel- en omgevingstemperaturen, levert het de nodige gegevens om de resultaten om te zetten in STC-omstandigheden. Dankzij een ingebouwde recorder met een geheugen van 5000 records kan het instrument worden gebruikt als een hulpmiddel in het ontwerpproces van een PV-installatie en voor het diagnosticeren van problemen met de zonwering van panelen.
Kenmerken:
- Metingen volgens IEC 62446-1
- Auto modus voor een ingestelde reeks metingen na 1 druk op start (Isolatie DC-zijde, Isc en Uoc)
- Ingebouwde Bluetooth en LoRa
- Groot geheugen, 100 objecten met 40 cellen
- Verlicht display en knoppen
Meetfuncties:
- Open klemspanning van PV paneel of een string van panelen tot 1000Vdc
- RMS spanningsmeting tot 600Vac met frequentiemeting
- Kortsluitstromen van PV paneel of een string van panelen tot 20Adc
- Isolatieweerstand van PV panelen met 250, 500 of 1000V, gelijktijdige meting van twee Riso waarden
- Isolatieweerstand van het AC circuit met 250, 500 en 1000V
- Aardingsweerstandsmeting met 200mA
- Stroommeting van DC en AC stroom middels externe stroomtang
- AC/DC vermogen in Watt
- Diode test

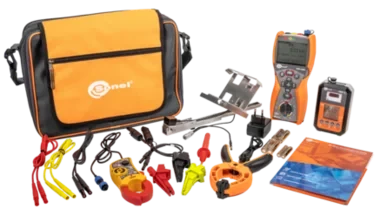

In de doos:
- PVM-1020 fotovoltaïsche meter
- IRM-1 zonnestraling- en temperatuurmeter
- Zonnestralingsmeter montagekit voor PV panelen + sonde voor het meten de temperatuur van PV-panelen en de omgevingstemperatuur
- 3 Meetsnoeren met banaanstekker 1,2 m; geel, rood en zwart
- 3 Krokodillenklemmen 1kV 20A; geel, rood en zwart
- 1 Meetpen met banaanaansluiting 1 kV; rood
- MC4-banaanstekkers adapter (set van 2 stuks)
- C-PV-klem
- 5 V-voeding met USB 2.0-uitgang en een afneembare micro-USB-kabel
- Draagriem (M1)
- Draagtas (L4)
- 4 x AA 1.5 V batterij en 2 x AAA 1.5 V batterij
- Kalibratiecertificaat
| Artikelnummer | 401307287 |
|---|---|
| Fabrikantnummer | WMGBPVM1020KIT |
| EAN code | 5907624017436 |
| Merk | Sonel |
| Productgroep | Fotovoltaïsch testapparaat |
| Serie/Programma | Installatietester |
| Uitvoering van de interface | Bluetooth |
| Meetwaardegeheugen | Ja |
| Isolatieweerstandsmeetbereik (M Ohm/M Ohm) | 0.25/1000 |
| Isolatieweerstandsmeting (V/V) | 250/1000 |
| Polariteitstest | Ja |
| Meting van zonnestraling | Ja |
| Temperatuurmeting | Ja |
| Voedingsmeting | AC |
| Omvormer rendementsmeting | Nee |
| Met display | Ja |
| Type voeding | Batterij |
| Continuïteitsmeting weerstand (Ohm) | 0.10/1999 |
| Continuïteitsmeting stroom (mA) | 0/200 |
| Compensatie meetleidingsweerstand | Automatisch |
| Nullastspanningsmeting (Uoc) (V) | 0/1000 |
| Kortsluitstroommeting (lsc) (A) | 0/20 |
| Externe spanningsdetectie | Ja |
| Aardlekmeting | Nee |
| Module databank | Nee |
| Parallelle lijn weerstandsmeting Rp | Nee |
| Interne seriële weerstandsmeting Rs | Nee |
| Meting Maximaal Vermogen Punt (MPP) | Nee |
| Piekvermogensmeting (Ppk) | Nee |
| Conversie naar STC | Ja |
| Conversie naar NOCT | Ja |
| Stroom-voltage curve registratie | Nee |
| Beschermingsgraad (IP) | IP65 |
| Gewicht (kg) | 1 |
| Vulfactorberekening | Nee |
| Meetcircuitcategorie | CAT II |
| Max. spanning meetcircuitcategorie (V) | 1000 |
| Lengte (mm) | 228 |
| Breedte (mm) | 102 |
| Hoogte (mm) | 60 |
| Gewicht incl. accupack (kg) | 1 |
