Hoe een serieschakelaar aansluiten?

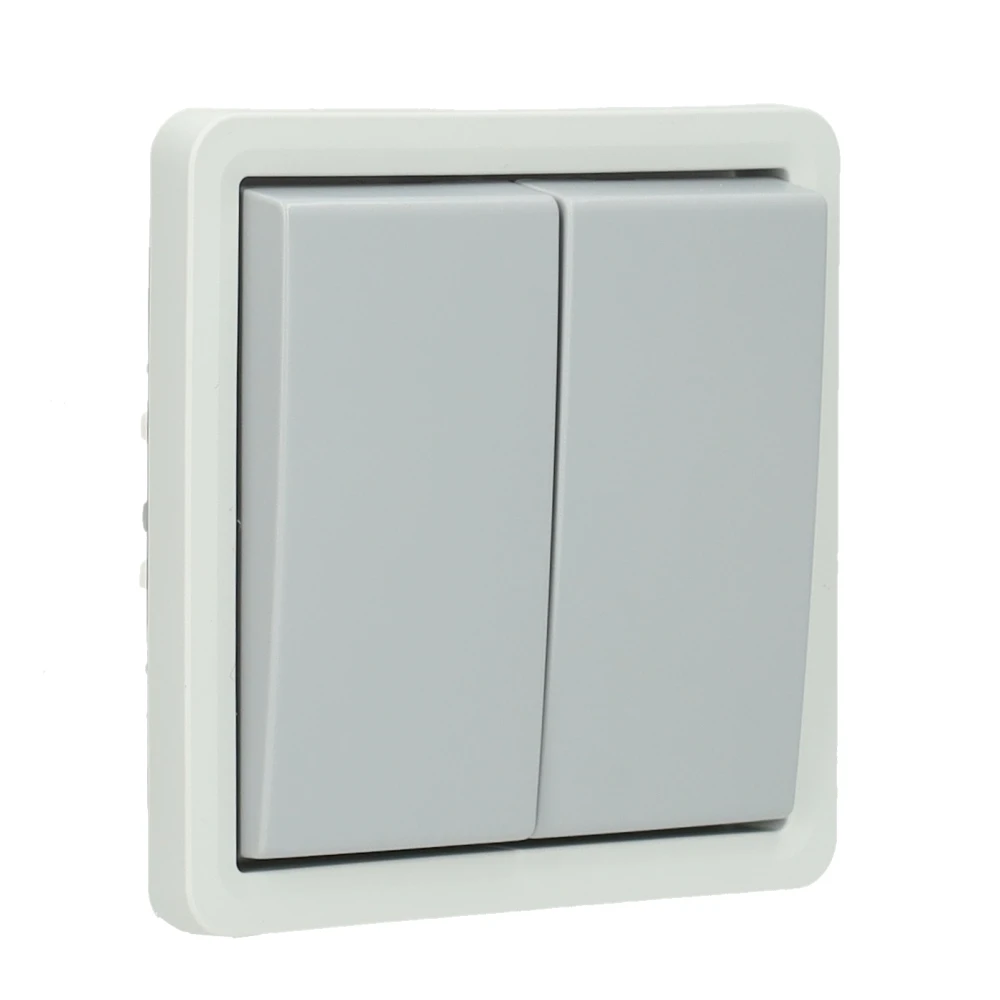

Een serieschakelaar is een dubbele schakelaar waarmee je twee of meer lichtpunten of lampgroepen vanop één plek bedient. Alles weten over de werking, toepassingen en aansluiting? Lees zeker verder! Onderaan dit artikel vind je veelgestelde vragen over dit onderwerp.

Werking van een serieschakelaar

Een serieschakeling werkt alleen als er een serieschakelaar in de faseleiding is geplaatst. Bij zo’n serieschakelaar zitten twee enkelpolige schakelaars in één behuizing. Zo schakel je alle componenten tegelijk aan of uit. Wordt de stroomkring onderbroken, dan stopt de stroomtoevoer en gaan alle componenten in de serieschakeling uit.

Toepassingen van een serieschakelaar

Een serieschakeling wordt meestal toegepast in kleine ruimtes met meerdere lichtpunten. Denk bijvoorbeeld aan een keuken waar je de verlichting boven het aanrecht en die boven de eettafel vanop hetzelfde punt wilt regelen. Ook in vergaderzalen, sporthallen en kantoorruimtes wordt de techniek vaak toegepast.

Een serieschakelaar aansluiten

Vóór je begint

Zorg dat je het juiste gereedschap gebruikt. Voor deze klus heb je het volgende materiaal en gereedschap nodig:

Serieschakelaar sokkel
Bedieningselement
2 drievoudige steekklemmen/Wago’s
Striptang
Schroevendraaier
Vier aderige draad (lengte afhankelijk van de te overbruggen afstand):

- Blauwe draad 2,5 mm² (nuldraad)
- Bruine draad 2,5 mm² (fasedraad)
- Geelgroene draad 2,5 mm² (aardedraad)
- Zwarte draad 1,5 mm² (schakeldraad)

Nog geen elektriciteitsleiding of inbouwdoos voorzien? Lees eerst de bijbehorende handleiding(en)!

Stap 1: Stroom uitschakelen
Maak je werkgebied spanningsvrij door de hoofdschakelaar of zekering af te zetten. Dubbelcheck met een spanningzoeker of multimeter.

Stap 2: Fasedraad aansluiten
Sluit de binnenkomende bruine fasedraad vanuit de inbouwdoos aan op markering L van het basiselement.

Stap 3: Eerste schakeldraad aansluiten
Sluit de zwarte schakeldraad die vertrekt naar de eerste lamp aan op markering 1 van het basiselement.

Stap 4: Tweede schakeldraad aansluiten
Sluit de zwarte schakeldraad die vertrekt naar de tweede lamp aan op markering 2 van het basiselement.

Stap 5: Nuldraad aansluiten
Verbind de binnenkomende blauwe nuldraden vanuit de inbouwdoos met de eerste en tweede lamp door middel van een drievoudige steekklem.

Stap 6: Aardedraad aansluiten
Verbind de binnenkomende groengele draden vanuit de inbouwdoos met de eerste en tweede lamp door middel van een 3-voudige steekklem.

Stap 7: Bedieningselement plaatsen
Installeer de bedieningselementen/schakelaars op de sokkel.

Stap 8: Stroom inschakelen en testen
Schakel de spanning opnieuw in en test de serieschakelaar.

Meer weten over serieschakelaars?

Zo, de aansluiting is gelukt en je serieschakelaar is klaar voor gebruik. Toch nog vragen over de juiste materialen of aanpak? Neem contact op via 011 98 84 42 of [email protected]. Wij helpen je graag verder.

Veelgestelde vragen:

Een serieschakelaar werkt door twee of meer lampen afzonderlijk te schakelen vanaf één schakelaarbehuizing. Elke schakelaar heeft een eigen klem voor de inkomende fasedraad en een eigen uitgang naar de lamp, zodat je lamp A en lamp B onafhankelijk van elkaar kan aan- of uitschakelen. De nuldraad loopt rechtstreeks naar de lampen en wordt niet via de schakelaar geleid. Zo kan je meerdere lampen bedienen vanaf één plek, maar elk met een aparte schakelkring.

Een serieschakelaar gebruik je wanneer je meerdere lampen vanaf één plek afzonderlijk wilt bedienen. Bijvoorbeeld bij een woonkamer met meerdere lichtpunten, een hal met verschillende lampen of een slaapkamer met een hoofd- en nachtlamp. Elke schakelaar in de serieschakelaar regelt een aparte lamp of lampengroep. Zo kun je de verlichting flexibel aanpassen zonder meerdere schakelaars op de muur.

Het verschil is dat een wisselschakelaar één lamp of groep lampen vanaf twee plaatsen kan bedienen, terwijl een serieschakelaar één lamp vanaf twee aparte schakelaars kan bedienen die elk een aparte functie hebben. Bij een wisselschakelaar werken de twee schakelaars samen via wisseldraden, zodat één lamp aan of uit kan vanaf beide plekken. Bij een serieschakelaar kan je bijvoorbeeld twee lampen apart aan- of uitschakelen vanaf dezelfde plek, omdat elke schakelaar een eigen uitgang heeft.

Het voordeel van een serieschakelaar is dat je meerdere lampen of lampengroepen onafhankelijk vanaf één plek kunt bedienen. Hierdoor heb je minder wandruimte nodig voor schakelaars en blijft de bediening overzichtelijk. Het maakt het ook makkelijk om de verlichting flexibel aan te passen, bijvoorbeeld in een woonkamer, slaapkamer of hal. Zo combineer je comfort en efficiëntie in één schakelaarbehuizing.
