Productomschrijving:

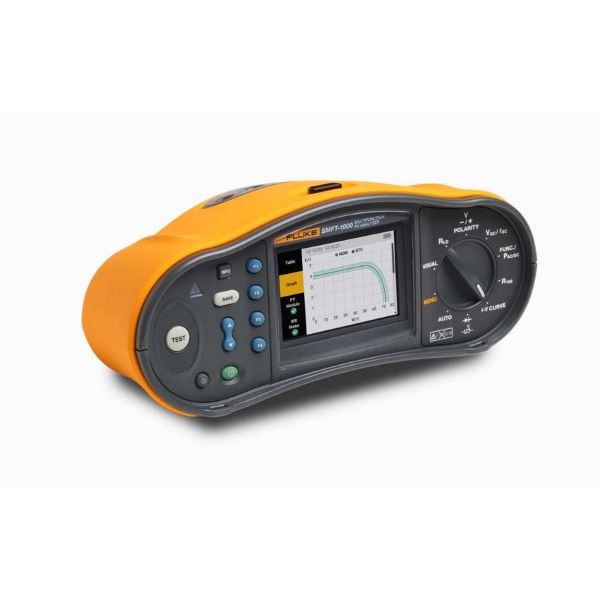

Test of PV-systemen optimaal presteren en veilig werken met de Fluke SMFT-1000 Multifunctionele tester met I-V Curve Tracer. De SMFT-1000 is ontworpen voor PV-professionals die installatie-, inbedrijfstelling- en onderhoudsdiensten leveren voor systemen die werken met maximaal 1000 V DC en biedt een complete PV-testoplossing die voldoet aan de norm IEC/EN 62446-1. Met de (optionele) TruTest™-software van Fluke kunnen meetgegevens van de zonnepaneelinstallatie en de inbedrijfstellingstests eenvoudig worden geïmporteerd, georganiseerd en geanalyseerd.

Kritieke testfuncties voor initiële en periodieke inspectie van PV-systemen:

• Volledige reeks veiligheidstests – IEC/EN 62446-1 Categorie 1
• Weerstand van beschermingsgeleider (RLO)
• Spanning op open circuit, inclusief polariteit (VOC)
• Kortsluitstroom (ISC) of bedrijfsstroom met klemadapter
• Isolatieweerstand (RINS)

ROI- en systeemprestatietests (I-V-curvetest met zonnemodulereeks) – IEC 62446-1 Categorie 2:

• I-V-curve-tracing van zonne-energie
• Optionele Computersoftware - testresultaten downloaden, uploaden, beoordelen, analyseren en afdrukken
• Communicatie met IRR2-BT (zonnestraling, helling, temperatuur)
• Communicatie met computer (optioneel)

Kenmerken:

• Visuele inspectie
• Meting van de weerstand van de beschermingsgeleider (RLO) met een teststroom ≥200 mA
• Polariteitscontrole met automatische display van de spanningspolariteit met akoestische/visuele waarschuwing voor verkeerde polariteit
• Nullastspanning (VOC) meting bij de PV-module/string tot 1000 V DC
• Kortsluitstroommeting (ISC) bij de PV-module/-string met maximaal 20 A DC of bedrijfsstroom met klemadapter tot 100 A DC
• Isolatieweerstandsmeting (RINS) met een testspanning van 50 V, 100 V, 250 V, 500 V en 1000 V Blokkering diodemeting (VBD)
• Overspanningsbeveiligings apparaattesten
• AC/DC-spanningsmeting met 4 mm testaansluitingen - Functionele test door middel van spanningsmeting tot 700 AC V TRMS en 1000 V DC. AC/DC-stroommeting - functionele test door middel van stroommeting met een stroomtangadapter tot 100 A AC/DC
• Bypassdiodemeting van de module indien bedekt of in duisternis

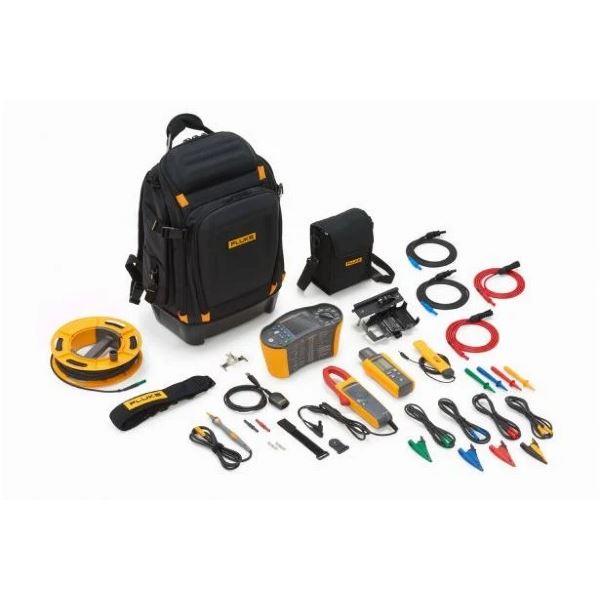

In de doos:

• Fluke SMFT-1000-BP professionele rugzak voor gereedschap
• SMFT-1000 Multifunctionele PV-analyzer
• Draagriem
• Zekering set
• Adapterkabel IRDA optisch-naar-USB
• Nulstellingsfunctie
• IRR2-BT draadloze zonnestralingsmeter pro
• 80PR-IRR buitentemperatuur probe
• Montagesteun voor zonne-energiemodule
• Draagkoffer
• i100 AC/DC-stroomtang 100 A
• TPAK-magneetset
• TP1000-meetprobe met remote-testtoets
• TL1000-meetsnoerenset TL1000-MC4-meetsnoerenset
• TL1000/30M-meetsnoeren op haspel
• Koppelset
• (6) AA-batterijen
