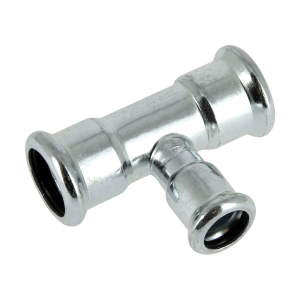

Bonfix M-press C-staal T-stuk 22x15x22mm (301710)
Nieuw
Bonfix M-press C-staal T-stuk 22x15x22mm (301710)
Artikelnr:
401336393
EAN:
8717845008130
Fabrikantnr:
301710
Merk:
Bonfix
Productgroep:
Fitting met 3 aansluitingen
5,54
6,70
Incl. BTW
Excl. BTW:
Excl. BTW:
5,54
6,70
Incl. BTW
Levertijd 3 werkdagen
- Altijd scherp geprijsd
- Binnen 24 uur verzonden
- 90 dagen retourtermijn
Productomschrijving
De BONFIX M-press C-staal T-stuk 22 x 15 x 22 mm (301710) is een verlopende persfitting van staalverzinkt C-staal en maakt een aftakking mogelijk tussen leidingen met verschillende diameters binnen centrale verwarmingsinstallaties.
Verlopende T-verbinding voor cv-installaties
- Uitgevoerd met drie persuiteinden in de maatvoering 22 x 15 x 22 mm voor het verbinden van hoofd- en aftakleidingen met verschillende diameters.
- Geschikt voor toepassing in staalverzinkte cv-leidingsystemen binnen woningbouw, utiliteit en lichte industrie.
- Maakt een efficiënte systeemopbouw mogelijk bij capaciteitsaanpassingen of leidingverjonging.
- Toepasbaar in leidingtracés waar verschillende dimensioneringen samenkomen.
Persverbinding met M-profiel
- Voorzien van M-profiel en geschikt voor verwerking met compatibel M-profiel persgereedschap.
- Zorgt voor een snelle, gecontroleerde en reproduceerbare montage zonder lassen.
- Verwerking conform de geldende installatie- en systeemrichtlijnen voor pressfittingen staalverzinkt CV.
- Garandeert een duurzame en lekvrije verbinding binnen het cv-systeem.
Onderdeel van het BONFIX assortiment staalverzinkt CV
- Volledig compatibel met het BONFIX programma voor staalverzinkte persfittingen met M-profiel.
- Ondersteund door technische informatie en productdocumentatie voor selectie en werkvoorbereiding.
- Toepassing conform de geldende voorschriften binnen centrale verwarmingssystemen.
Productspecificaties
| Artikelnummer | 401336393 |
|---|---|
| Fabrikantnummer | 301710 |
| EAN code | 8717845008130 |
| Merk | Bonfix |
| Productgroep | Fitting met 3 aansluitingen |
| Serie/Programma | Pressfittingen staalverzinkt CV |
| Materiaal aansluiting 1 | Staal |
| Materiaal aansluiting 2 | Staal |
| Materiaal aansluiting 3 | Staal |
| Uitvoering | T-stuk |
| Nominale diameter aansluiting 1 | DN 20 |
| Uitwendige buisdiameter aansluiting 1 (mm) | 22 |
| Nominale diameter aansluiting 2 | DN 12 |
| Uitwendige buisdiameter aansluiting 2 (mm) | 15 |
| Nom. binnendiameter aansluiting 3 | DN 20 |
| Uitwendige buisdiameter aansluiting 3 (mm) | 22 |
| Hoek (°) | 90/90 |
| Contourcode | M |
| VdS keur | Ja |
| Kwaliteitsklasse aansluiting 1 | Overig |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
| Kwaliteitsklasse aansluiting 2 | Overig |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
| Kwaliteitsklasse aansluiting 3 | Overig |
| Oppervlaktebescherming aansluiting 3 | Elektrolytisch verzinkt |
| Oppervlaktebehandeling aansluiting 3 | Onbehandeld |
| Hoek (°) | 90 |
| Stromende uitvoering (met binnenradius) | Nee |
| Verlopend | Ja |
| Meerdelig | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | M |
| Aansluiting 3 | Persmof |
| Contourcode aansluiting 3 | M |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Min. mediumtemperatuur (continu) (°C) | -30 |
| Max. mediumtemperatuur (continu) (°C) | 120 |
| Max. werkdruk bij 20°C (bar) | 16 |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Afgedopt | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| Hoofdkleur fitting | Overig |
| Mediumtemperatuur (continu) (°C) | -30/120 |
| Max. bedrijfsdruk bij max. medium temperatuur (bar) | 16 |
| Met thermische isolatie | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| KOMO-keur | Nee |
| Met aansluitingsindicator | Nee |
