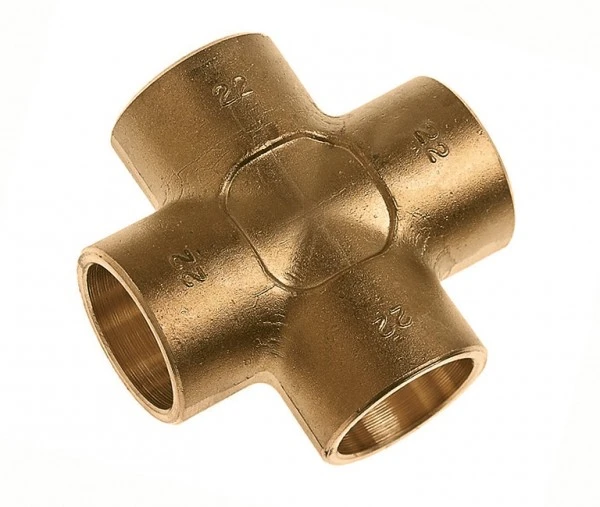

Bonfix kruisstuk soldeerfitting messing capillair 22mm x 22mm x 22mm x 22mm (85750)

Toepassing

De BONFIX soldeerfittingen zijn geschikt voor toepassingen in gasinstallaties, waterleidinginstallaties en centrale verwarmingsinstallaties. Andere toepassingsmogelijkheden zijn uitsluitend toegestaan, afhankelijk van druk, temperatuur en medium, na schriftelijke toestemming van BONFIX B.V.

Technische gegevens

De BONFIX soldeerfittingen zijn van eersteklas messing vervaardigd: rechte fittingen van CW614N (CuZn39Pb3) en de persdelen (o.a. knieën en T-stukken) van CW617N (CuZn4OPb2). De soldeerfittingen zijn speciaal ontworpen voor het verbinden van koperen buis volgens EN 1057 met wanddikte volgens KIWA BRL-K760/3. De soldeerfittingen hebben aan de soldeerzijde een capillariteit volgens EN 1254-1. De koppelingen met cilindrische draad zijn voorzien van schroefdraad volgens ISO 228 (G). De koppelingen met conische binnendraad (Rp) en conische buitendraad (R) zijn voorzien van schroefdraad volgens ISO 7/2-2000. Toelaatbare werkdrukken (bij zacht solderen) volgens EN 1254-1.

  Toelaatbare werkdruk in mPa (bar) bij temperatuur
Buis ø Soldeersoort 30 ºC 65 ºC 110 ºC
t/m 28 Basis tin/lood 50/50% 1,6 (16) 1,0 (10) 0,6 (6)
  Basis tin/zilver 95/5% 2,5 (25) 2,5 (25) 1,6 (16)
35 t/m 54 Basis tin/lood 50/50% 1,6 (16) 1,0 (10) 0,6 (6)
  Basis tin/zilver 95/5%  2,5 (25) 1,6 (16) 1,0 (10)
Kwaliteitskeurmerk

De gangbare maten zijn voorzien van het KIWA en/of GASTEC QA kwaliteitskeurmerk.

21,58
26,11 Incl. BTW
Levertijd 1 werkdag
Specificaties
Artikelnummer 401318950
Fabrikantnummer 85750
EAN code 8717845121303
Merk Bonfix
Productgroep Fitting met 4 aansluitingen
MateriaalMessing
UitvoeringKruisstuk 90°
Uitwendige buisdiameter aansluiting 1 (mm)22
Uitwendige buisdiameter aansluiting 2 (mm)22
Uitwendige buisdiameter aansluiting 3 (mm)22
Uitwendige buisdiameter aansluiting 4 (mm)22
Bekijk meer specificaties
Vaak samen gekocht
GRIFFON universele zuurvrije soldeervloeistof Flux S-39 met kwast 80ml (1230005)
GRIFFON universele zuurvrije soldeervloeistof Flux S-39 met kwast 80ml (1230005)
Artikelnr: 401314294
4,08
Maak je bestelling compleet
Technische details
KwaliteitsklasseCuZn39Pb3 (CW614N)
OppervlaktebeschermingGeen (onbehandeld)
OppervlaktebehandelingGeen (onbehandeld)
VerlopendNee
MeerdeligNee
SysteemgebondenNee
Aansluiting 1Soldeermof
Aansluiting 2Soldeermof
Aansluiting 3Soldeermof
Aansluiting 4Soldeermof
Met stootnok/-randJa
Met pakkingenNee
AfgedoptNee
FM keurNee
LPCB keurNee
ULC keurNee
UL-keurNee
Hoofdkleur fittingMessing
Met thermische isolatieNee
DIN-CERTCO certificaatNee
VdS keurNee
Met TUV goedkeuringNee
DVGW-keur voor gasNee
DVGW-keur voor waterNee
KIWA-keurNee
Type goedkeuring volgens BBR / EKSNee
KOMO-keurNee
