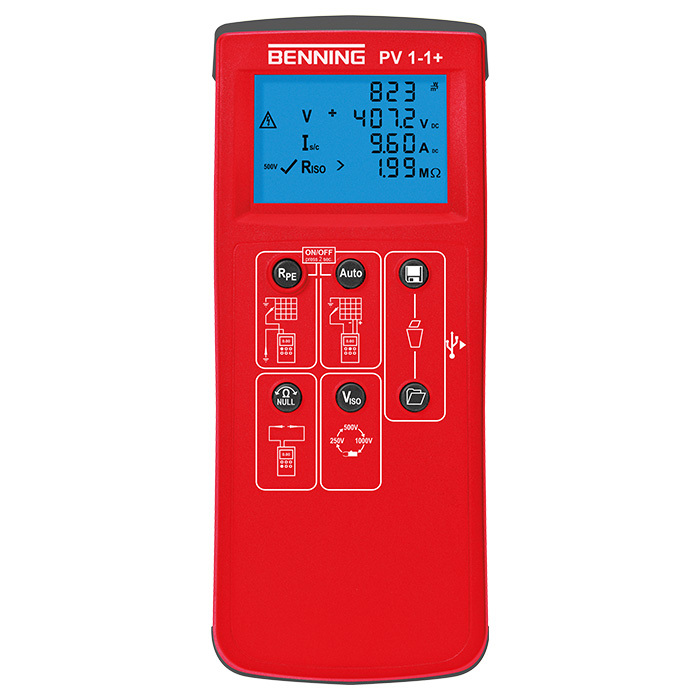

Benning tester voor fotovoltaïsche installaties - PV 1-1+ tester (05042101)

Batterijgevoede fotovoltaïsche installatietester voor mobiel testen van netgekoppelde fotovoltaïsche systemen BENNING PV 1-1+

De nieuwste generatie PV-modules maakt gebruik van PV-celtechnologieën met een hoger rendement en een hogere effectieve capaciteit Door het extra vermogen kunnen deze PV-modules bij kortsluiting inschakelstromen genereren die ver boven de gespecificeerde kortsluitstromen (Isc) liggen

Voordelen van BENNING PV 1-1+

• De BENNING PV 1-1+ is een verdere ontwikkeling van de BENNING PV 1-1 en biedt verbeterde testcompatibiliteit van de nieuwste technologie PV-modules met een hoog rendement
• De geoptimaliseerde overbelastingsbeveiliging biedt een 300% hogere bescherming tegen transiënte kortsluitstromen veroorzaakt door hoge modulecapaciteiten
• Aan de aangepaste behuizing met rondom lopende rubberen bescherming kan een draagriem worden bevestigd voor handsfree werken
• Een pluspunt op het gebied van testcompatibiliteit, betrouwbaarheid en gebruiksgemak
• Eenvoudig - Bediening via toetsen met AUTO-testprocedure
• Snel - Testen in enkele seconden
• Veilig - Veilige meetverbinding, ook als de fotovoltaïsche installatie energie levert

Meetfuncties:

Weerstandsmeting aardgeleider met teststroom van 200 mA Nullastspanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC Kortsluitstroommeting via een intern circuit tot 15 ADC zonder gevaar voor de gebruiker Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038) De BENNING PV 1-1 kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) ontvangen via radioverbinding.

• Indicatie: Grafisch display (verlicht)
• Aardleidingsweerstand (Rpe): 0,05 Ohm - 199 Ohm
• Nullastspanning (Uoc): 5 V - 1000 V DC
• Kortsluitstroom (Isc): 0,5 A - 15 A DC
• Isolatieweerstand (Riso): 0,05 MOhm - 199 MOhm (250/500/1000 V)
• Automatische meting: +/-, Uoc, Isc, Riso
• DC-leidingstroom/AC-stroom 0,2 A - 40 A DC/AC (via BENNING CC 3)
• Zonne-instraling: 100 W/m² - 1250 W/m² (via BENNING SUN 2)
• PV module- en omgevingstemperatuur: -30°C tot +125°C (via BENNING SUN 2)
• Spanningsmeting 2-polig d.m.v. 4 mm snoeren: 30 V - 440 V AC/DC
• Geheugen: 200 metingen
• Interface: 1 x USB/433 MHz signaal
• Afmetingen: 270 x 115 x 80 mm
• Gewicht: 1,2 kg

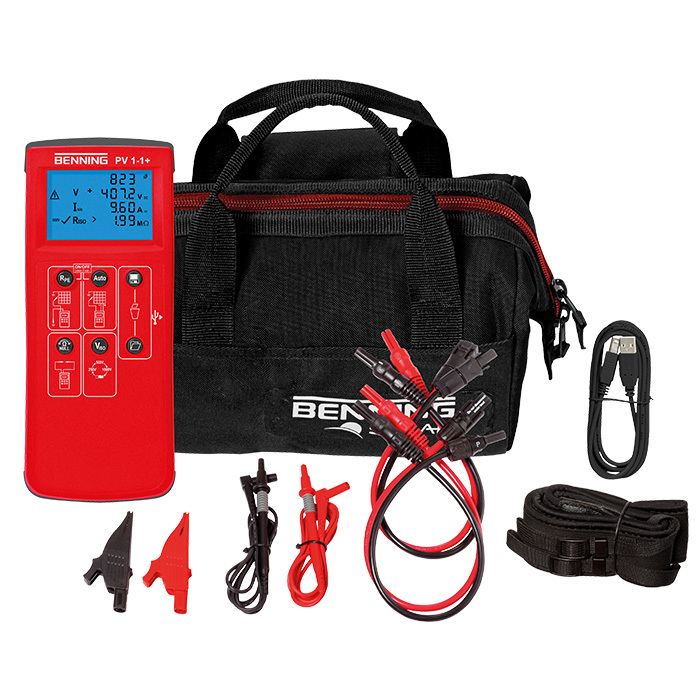

Inclusief tas met draagriem, 4 mm veiligheidsmeetsnoeren, krokodillenklemmen, MC4-/Sunclix-veiligheidsmeetsnoeren, download/driver-software (CD), micro USB-kabel, batterijen en gebruiksaanwijzing
