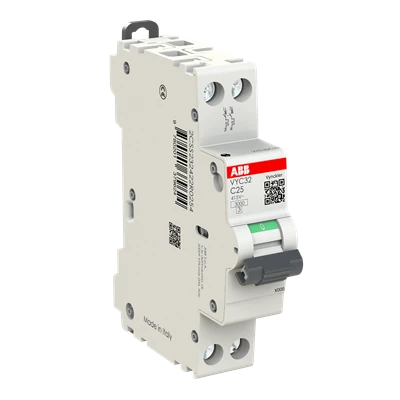

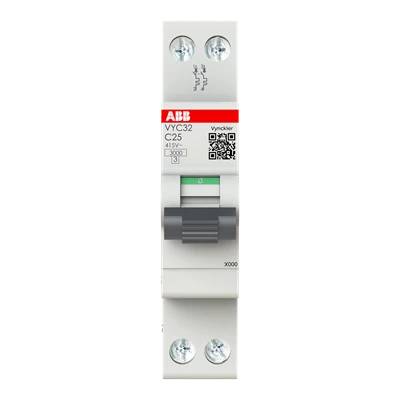

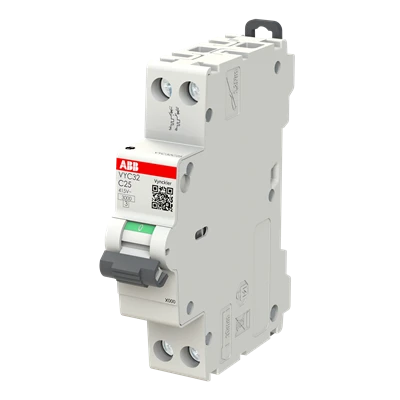

ABB Vynckier installatieautomaat C25 2-polig 3kA 1 module (VYC32C25)

De ABB VYC32C25 installatieautomaat uit de VYC32-serie is een compacte 2-polige automaat met een nominale stroom van 25A en C-karakteristiek, geschikt voor beveiliging tegen overbelasting en kortsluiting. Dankzij de uitvoering van 2 polen in slechts 1 module breed is deze automaat ruimtebesparend toepasbaar in verdeelinrichtingen en groepenkasten.

Beveiliging tegen overbelasting en kortsluiting

• Nominale stroom van 25 A met C-karakteristiek, geschikt voor standaard installaties met gemiddelde inschakelstromen.
• Nominaal kortsluitvermogen van 3 kA bij 230 V volgens IEC/EN 60898-1.
• Energiebeperkende klasse 3 voor effectieve beperking van foutenergie.
• Geschikt voor toepassing in AC-installaties met een frequentie van 50–60 Hz.

Compacte 2-polige uitvoering in 1 module

• 2-polige automaat uitgevoerd in slechts 1 modulebreedte van 17,6 mm.
• Geschikt voor het gelijktijdig schakelen en beveiligen van twee geleiders.
• Ideaal voor toepassingen waar beperkte inbouwruimte beschikbaar is.
• Inbouwdiepte van circa 69 mm voor standaard DIN-rail montage.

Elektrische prestaties en betrouwbaarheid

• Nominale bedrijfsspanning 240 V en isolatiespanning (Ui) 500 V.
• Nominale impulsweerstandspanning (Uimp) 4 kV en overspanningscategorie III.
• Elektrisch en mechanisch uithoudingsvermogen van 7000 schakelingen.
• Vermogensverlies van 5 W bij nominale belasting.

Aansluiting en installatie

• Voorzien van schroefaansluitingen (cage terminal) voor betrouwbare verbinding.
• Geschikt voor massieve aders van 1 tot 16 mm² en flexibele aders van 1 tot 10 mm².
• Aanhaalmoment van 1,2 Nm en striplengte van 10 mm.
• Duidelijke statusindicatie met rood (aan) en groen (uit) weergave.

Toepassing en omgevingscondities

• Beschermingsgraad IP20 en verontreinigingsgraad 2.
• Bedrijfstemperatuur van -25 °C tot +55 °C.
• Geschikt voor installatie in verdeelkasten en groepenkasten binnen utiliteit en woningbouw.
• Conform IEC/EN 60898-1 en geclassificeerd volgens ETIM EC000042 installatieautomaat.
