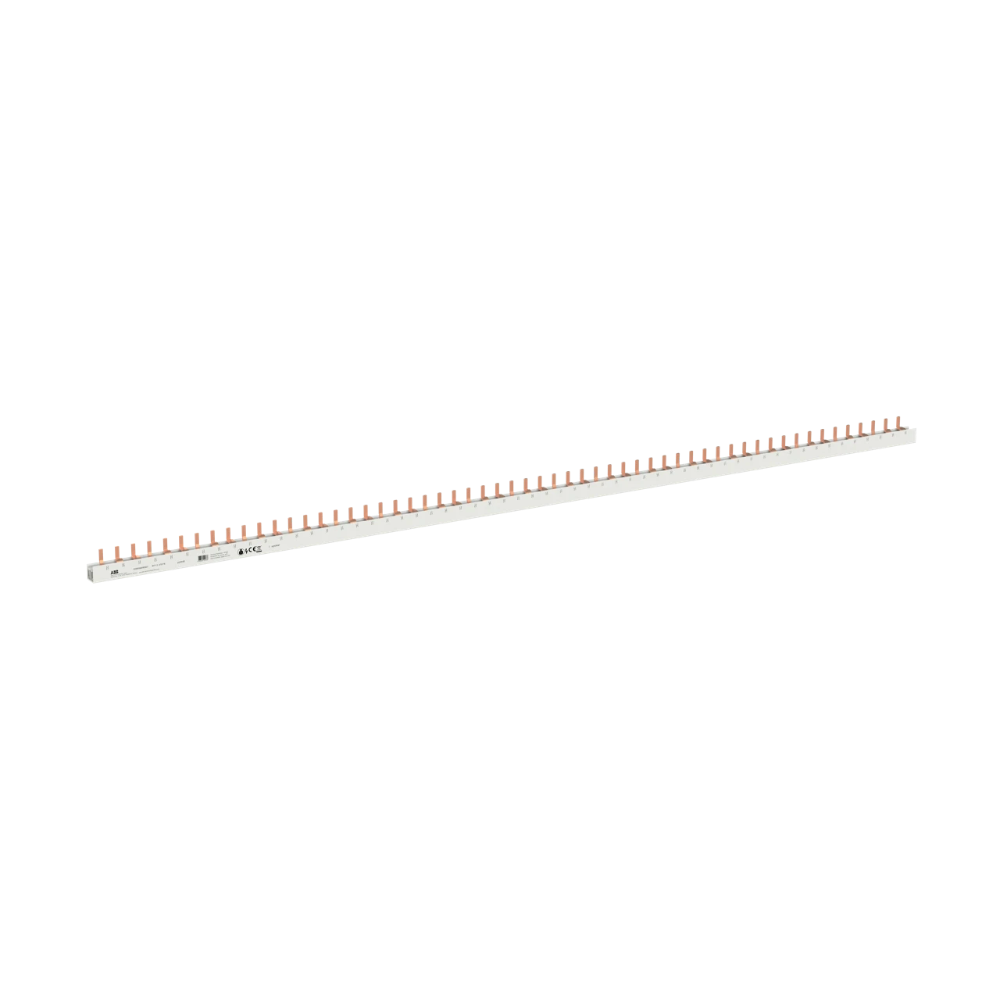

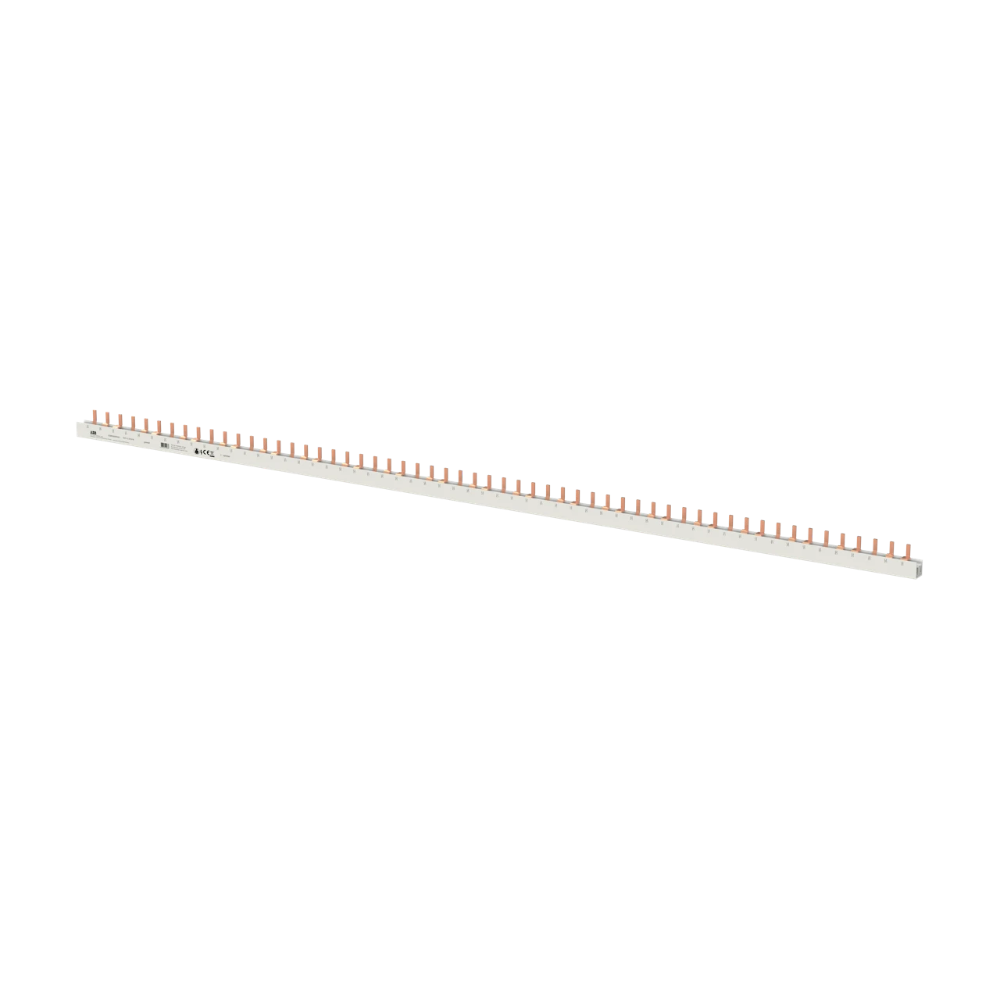

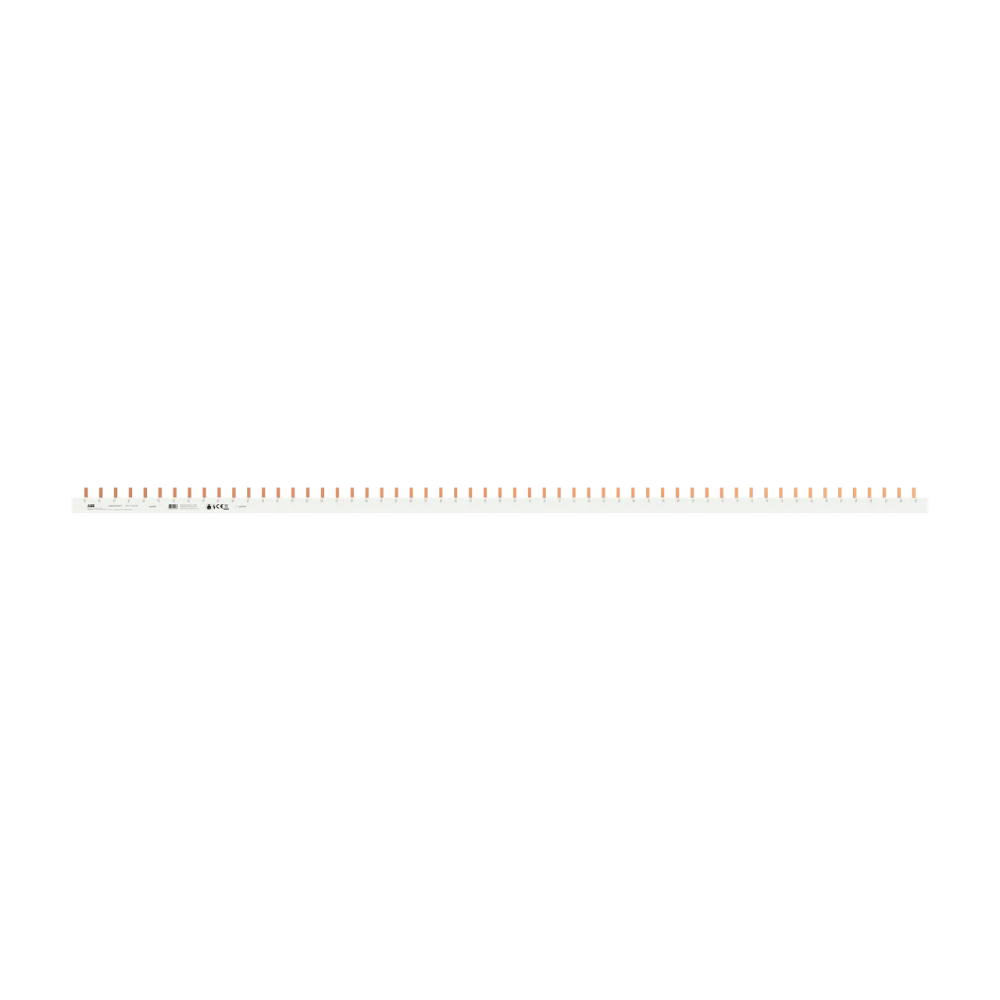

ABB Vynckier doorverbinder 3-polig 57-voudig 16 mm² (BVY-S 3/57/16)

De ABB Vynckier doorverbinder 3-polig 57 modules 16 mm² (BVY-S 3/57/16) is een robuuste en geïsoleerde doorverbinder ontworpen voor het koppelen van een groot aantal 3-polige modulaire beveiligingscomponenten. Dankzij het grotere geleideroppervlak van 16 mm² is deze rail bijzonder geschikt voor installaties met hogere stromen of waar extra spanningsstabiliteit vereist is.

Met een lengte van 57 modules biedt deze rail een efficiënte oplossing voor uitgebreide verdeelsystemen en paneelbouwtoepassingen. De geïsoleerde pinnen zorgen voor veilige montage en een nette, overzichtelijke verdeleropbouw. De rail is volledig compatibel met ABB/Vynckier installatieautomaten en differentieelschakelaars.

Kenmerken

• Lange doorverbinder voor 3-polige componenten (57 modules)
• Verhoogde geleidercapaciteit van 16 mm² voor zwaardere belasting
• Geïsoleerde pinrail voor verhoogde veiligheid en aanraakbeveiliging
• Vermindert de bekabelingstijd en zorgt voor een nette opbouw
• Geschikt voor ABB/Vynckier modulaire beveiligingscomponenten
• Ideaal voor utiliteit, industrie en grotere paneelbouwprojecten

Technische specificaties

• Merk: ABB Vynckier
• Type: BVY-S 3/57/16
• Uitvoering: geïsoleerde doorverbinder (pinrail)
• Aantal polen: 3-polig
• Aantal aansluitpunten: 57
• Nominale geleiderdoorsnede: 16 mm²
• Afmetingen:
  • Breedte: 1016 mm
  • Hoogte: 29.5 mm
  • Diepte: 15.1 mm
• Gewicht: 0.559 kg
• Verpakkingseenheid: 10 stuks (box)
• ETIM-classificatie: EC000215 – fasebusbar
• Conformiteit: CE, RoHS, REACH

Toepassingen

• Doorverbinding van 3P automaten in verdeelinrichtingen met hogere stroomwaarden
• Paneelbouw, stuur- en verdeelkasten in utiliteit en industrie
• Grotere verdeelborden met lange railtrajecten (57 modules)
• Installaties waar een 16 mm² geleiderdoorsnede gewenst is voor extra belastingruimte
• Renovatie en uitbreiding van ABB/Vynckier-systemen
