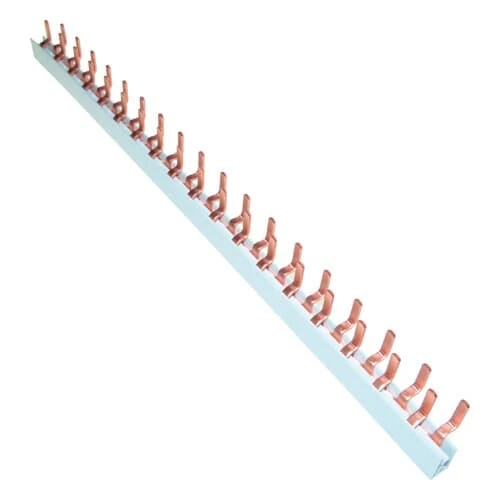

ABB Vynckier doorverbinder 2-polig 18-voudig 10 mm² (BV-SU2/18/10)

De ABB Vynckier BV-SU2/18/10 is een geïsoleerde 2-polige pin-doorverbinder uit de Unibis-serie, ontworpen voor het efficiënt doorverbinden van tweepolige modulaire componenten. Dankzij de 10 mm² koperen geleider wordt een veilige en stabiele stroomverdeling gegarandeerd binnen één- en tweefaseverdelers.

Met 18 modules (18 pins) is deze rail geschikt voor het koppelen van een reeks Unibis-automaten of differentieelschakelaars, waarbij de uniforme hartafstand een nette en betrouwbare montage verzekert. De rail is volledig geïsoleerd en voldoet aan de relevante normeringen voor gebruik in woningbouw en utiliteit.

Kenmerken

• Geïsoleerde pin-doorverbinder voor Unibis-componenten
• 2-polige uitvoering
• 18 modules / 18 pins
• Koperdoorsnede 10 mm²
• Uniforme en overzichtelijke fasering
• Compatibel met ABB Vynckier Unibis-automaten en beveiligingscomponenten

Technische specificaties

• Type: BV-SU2/18/10
• Uitvoering: pin-doorverbinder
• Aantal polen: 2-polig
• Aantal modules: 18
• Koperdoorsnede: 10 mm²
• Breedte: 15 mm
• Hoogte: 29,5 mm
• Lengte: 330 mm
• Gewicht: 0,112 kg
• ETIM-classificatie: EC000215 – faseverzamelrail
• Materiaal: geïsoleerde uitvoering volgens EU-richtlijnen

Toepassingen

• Doorverbinden van 2-polige Unibis-automaten
• Tweefase-eindgroepen in kleine en middelgrote verdeelkasten
• Compacte groepenkasten waar uniforme railopbouw gewenst is
• Woningbouw, utiliteitsbouw en paneelbouw
