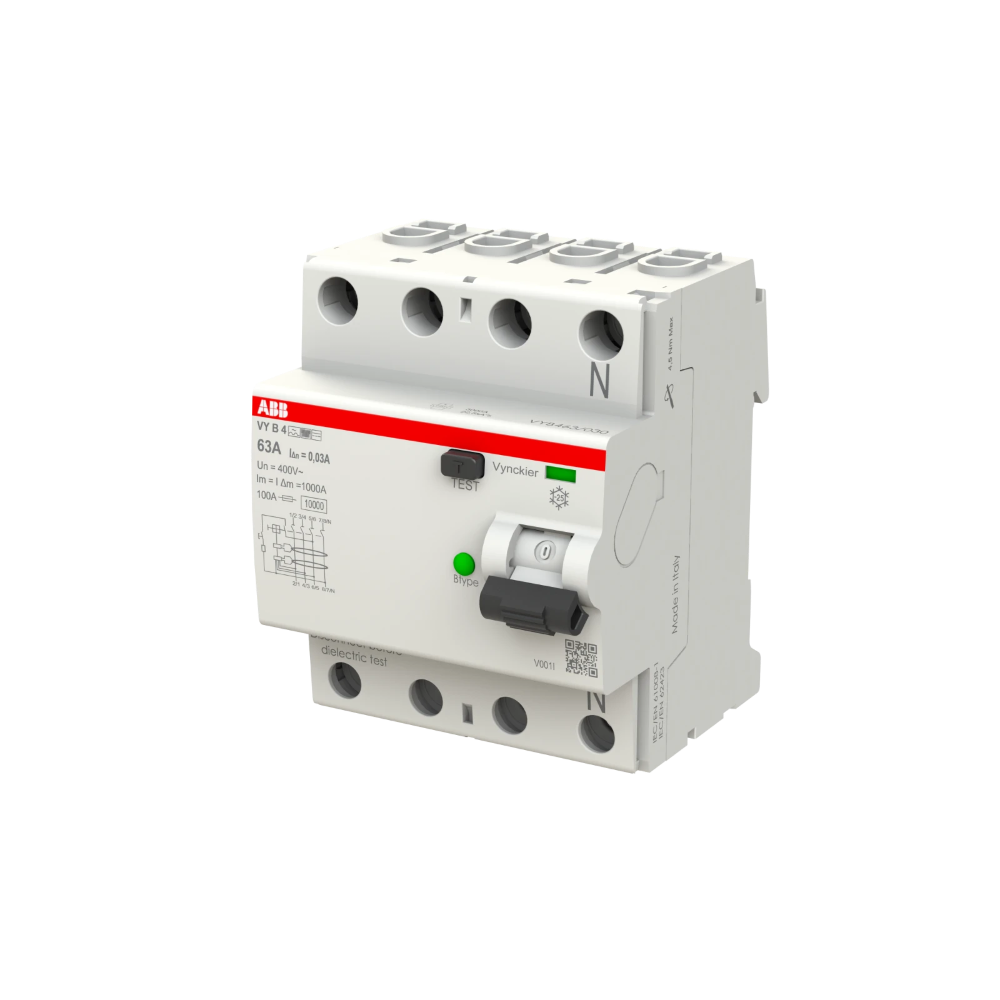

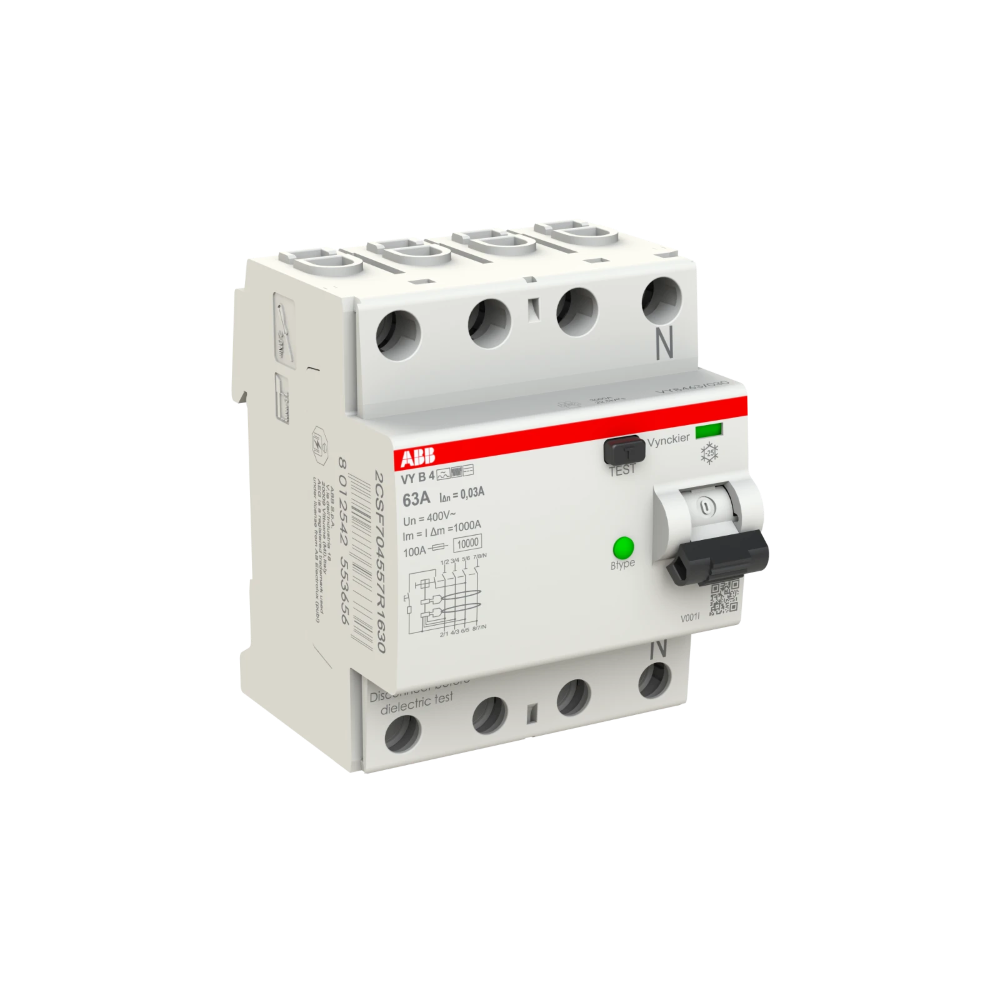

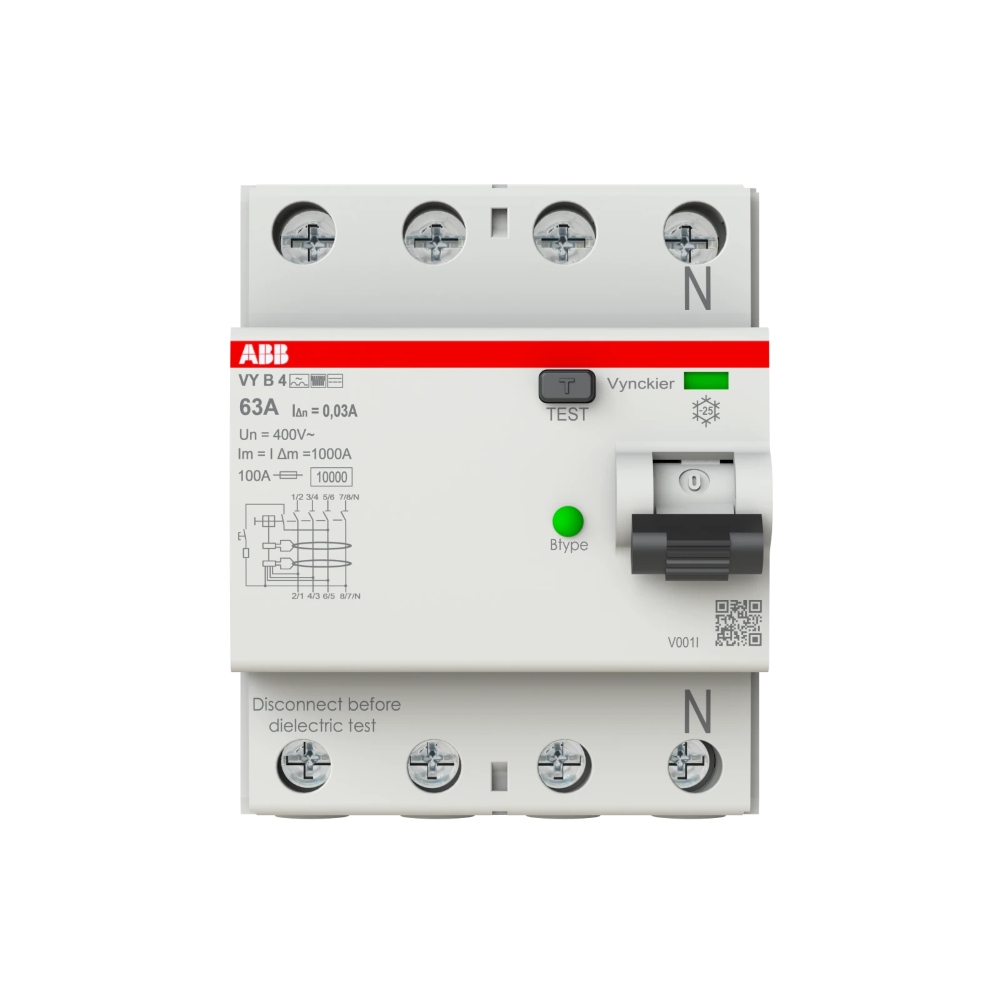

ABB Vynckier differentieelschakelaar 4-polig 63A 30mA type B (VYB463/030)

De ABB Vynckier differentieelschakelaar 4-polig 63A 30mA Type B (VYB463/030) is een professionele differentieelschakelaar uit de ABB VYB-serie en biedt de hoogste beveiligingscategorie binnen lekstroomdetectie. Type B detecteert alle soorten lekstromen, waaronder:

• AC-lekstromen
• Pulsed DC-lekstromen
• Smooth (zuivere) DC-lekstromen
• Hoogfrequente lekstromen (bijv. van PV-omvormers, EV-laders, frequentieregelaars)
• Dit maakt de VYB463/030 uitermate geschikt voor moderne installaties met vermogenselektronica. Dankzij de 30 mA gevoeligheid biedt deze RCCB persoonsbeveiliging, terwijl de 63 A nominale stroom de schakelaar geschikt maakt voor zwaardere driefaseninstallaties in utiliteit en industrie.
• Het ingebouwde High Immunity-ontwerp met ca. 10 ms vertraging voorkomt ongewenste uitschakelingen door netruis, inschakelpulsen of harmonische vervorming — zonder concessies te doen aan veiligheid.

Gebruik en voordelen

Deze differentieelschakelaar is ideaal voor toepassingen zoals:

• EV-laadstations (laadpunten voor elektrische voertuigen)
• Zonnepanelen en hybride PV-omvormers (string + batterij)
• Frequentieregelaars, motorsturingen en aandrijvingen
• Medische apparatuur, laboratoria en technische installaties
• Industrie en utiliteit met DC-gevoelige componenten
• Belangrijke voordelen:
• Type B = hoogste detectienorm → veilig bij alle lekstroomvormen
• High Immunity → minimale kans op ongewenste trips
• Persoonsbeveiliging dankzij 30 mA
• 63A capaciteit voor zwaardere verbruikers
• Conform EN 62423 / VDE 0664-40
• Robuuste schroefklemtechniek met cylinder-lift terminals

Kenmerken

• 4-polige differentieelschakelaar voor 3-fase + N
• Type B – detecteert AC, pulserend DC, smooth DC en HF-lekstromen
• 30 mA aardlekgevoeligheid voor directe persoonsbeveiliging
• 63 A nominale stroom voor zware installaties
• High Immunity ontwerp met ca. 10 ms delay
• Surge bestendigheid: 3 kA
• Mechanische/electrische levensduur: 10.000 cycli
• RAL 7035 lichtgrijze behuizing
• Conform EN 62423 / IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYB
• Type: VYB463/030
• Aantal polen: 4P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 30 mA
• Lekstroomtype: Type B
• Uitschakelkarakteristiek: High Immunity (10 ms vertraging)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. surge current: 3 kA
• Voorwaardelijk kortsluitvermogen (Inc): 100 A (gG/gL fuse)
• Selectieve MCB-compatibiliteit: S750-E 63A / S750DR-E/K 100A
• Frequentie: 50 Hz
• Aansluitcapaciteit:
  • Massief: 1–25 mm²
  • Soepel: 1–25 mm²
• Klemtype: Failsafe Bi-directional Cylinder-lift
• Beschermingsgraad: IP20
• Pollution degree: 3
• Bedrijfstemperatuur: –25 … +40 °C
• Referentietemperatuur: –25 … +55 °C
• Afmetingen: 70 × 85 × 69 mm
• Gewicht: 365 g

Toepassingen

• Installaties met DC-gevoelige elektronica (EV, PV, aandrijvingen)
• Hoogwaardige persoonsbeveiliging in industrie en utiliteit
• Hoofd- en subverdelers met zware 3-fase belastingen
• Omgevingen met harmonischen, netruis of sterke overspanningen
• Technische installaties waar Type A ongeschikt is
