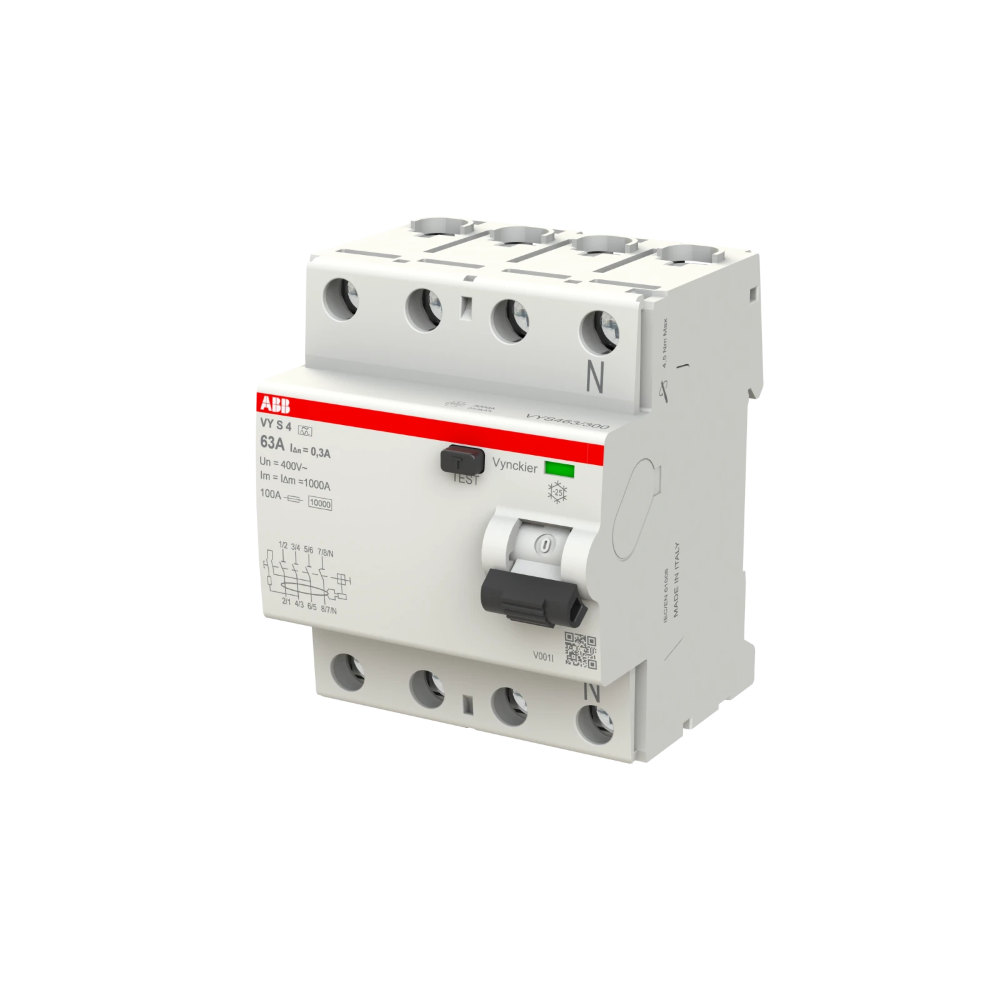

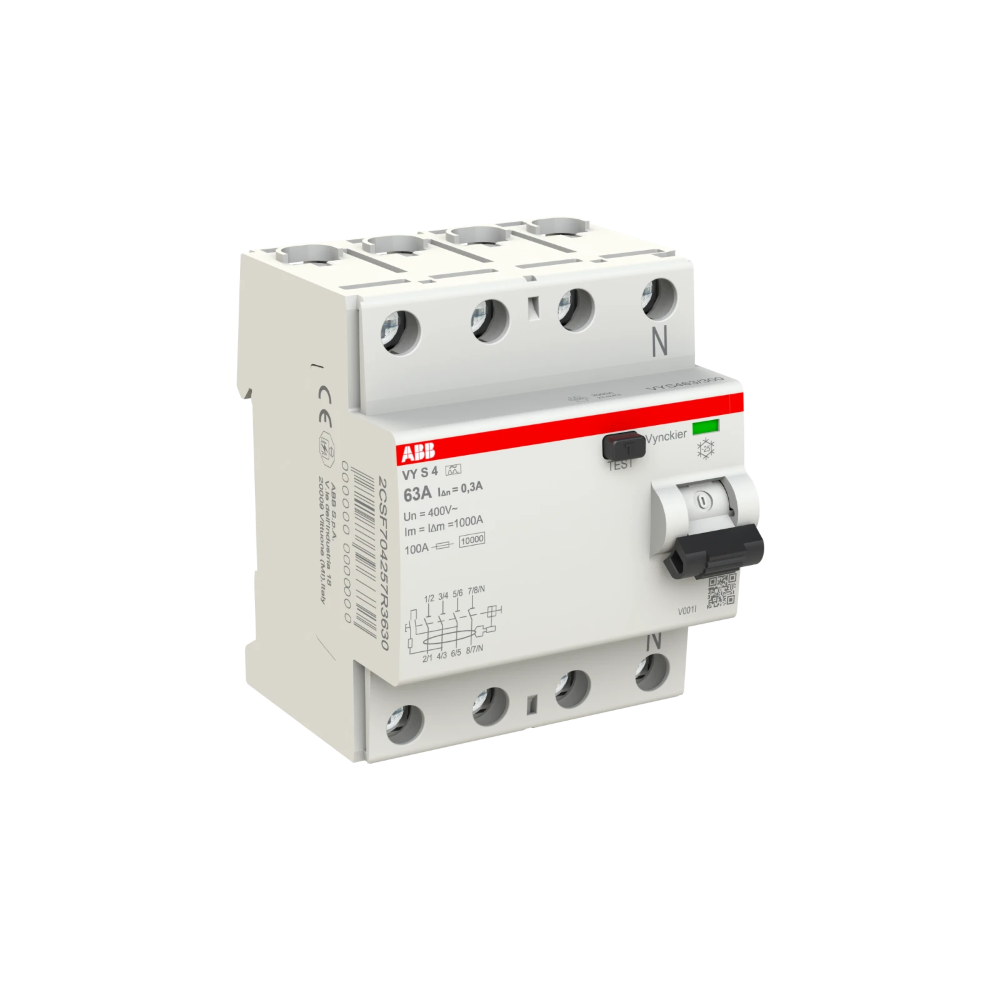

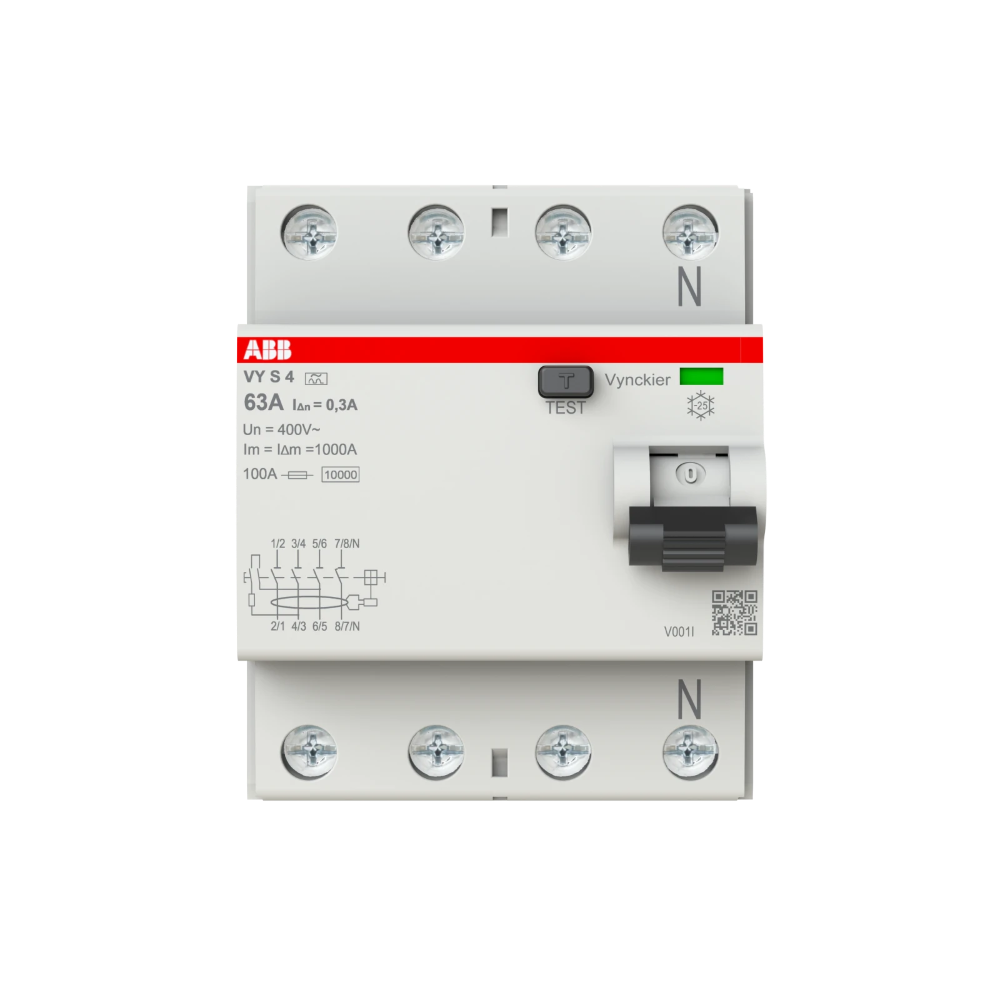

ABB Vynckier differentieelschakelaar 4-polig 63A 300mA type S (VYS463/300)

De ABB Vynckier differentieelschakelaar 4-polig 63A 300mA Type A Selectief (VYS463/300) is de zwaarste selectieve (S-type) differentieelschakelaar binnen de ABB VYS-serie. Deze RCCB is ontworpen voor brandbeveiliging en selectieve hoofdbeveiliging in driefasige installaties met hoge belasting.

Dankzij de selectieve uitschakelkarakteristiek (S-type) reageert deze differentieelschakelaar met tijdsvertraging, waardoor bij een fout eerst downstream (bijvoorbeeld een 30 mA eindgroep) zal uitschakelen. Zo blijft de rest van de installatie actief en worden ongewenste totale stroomonderbrekingen voorkomen.

Met een aardlekgevoeligheid van 300 mA beschermt de VYS463/300 tegen thermische risico’s en brandgevaar door isolatiefouten, en dankzij de hoge 63 A nominale stroom is dit model geschikt voor zware verbruikers en hoofdschakelingen in utiliteits- en industriële toepassingen.

Bovendien biedt deze RCCB een surge-immuniteit tot 5 kA, wat hem uitzonderlijk bestendig maakt tegen blikseminvloeden en schakelspanningspieken.

Gebruik en voordelen

Deze differentieelschakelaar is ideaal voor:

• Selectieve hoofdbeveiliging in elektrische verdeelborden
• Installaties met meerdere differentieelschakelaars in cascade
• Brandbeveiliging in industrie, utiliteit en technische ruimten
• Zware driefasige belastingen (motoren, HVAC, compressoren, warmtepompen)
• Installaties in omgevingen met frequente spanningspieken
• Belangrijke voordelen:
• Selectieve S-type uitschakeling → voorkomt ongewenste volledige uitval
• Zeer hoge immuniteit tegen overspanningen (5 kA)
• Geschikt voor zware belasting dankzij 63 A nominale stroom
• Failsafe biconnect-klemmen voor stevige aansluiting van 1–35 mm² geleiders
• Duurzame uitvoering → 52,5% recyclebare materialen + FSC-verpakking
• Temperatuurbereik tot +50 °C, geschikt voor technische ruimtes

Kenmerken

• 4-polige differentieelschakelaar (L1 – L2 – L3 – N)
• Nominale stroom: 63 A
• Aardlekgevoeligheid: 300 mA (brandbeveiliging)
• Selectieve uitschakelcurve (S-type)
• Lekdetectie: Type A (AC + pulserende DC)
• Surge-immuniteit: 5 kA
• Voorwaardelijk kortsluitvermogen: Inc 10 kA
• Service breaking capacity: Ics 1 kA
• Mechanische/electrische levensduur: 10.000 cycli
• Breedte: 4 modulen (70 mm)
• Behuizing in RAL 7035 lichtgrijs
• Norm: IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYS (Selectief Type A)
• Type: VYS463/300
• Polen: 4P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Uitschakelkarakteristiek: Selectief (S-type)
• Lekstroomtype: A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Surge-immuniteit: 5 kA
• Inc: 10 kA
• Ics: 1 kA
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • ferrule: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Terminaltype: Failsafe biconnect fork
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Omgevingstemperatuur: –25 … +50 °C
• Opslagtemperatuur: –40 … +70 °C
• Afmetingen: 70 × 85 × 69 mm
• Gewicht: 365 g

Toepassingen

• Selectieve hoofdbeveiliging in 3-fase verdeelborden
• Industriële en utilitaire brandpreventie
• Toepassingen met hoge vermogens en zware inductieve lasten
• Lange bekabelingstrajecten en technische ruimtes
• Installaties waar 63A + selectiviteit + 300 mA vereist zijn
• Renovatie of uitbreiding van ABB VY/VYS-installaties
