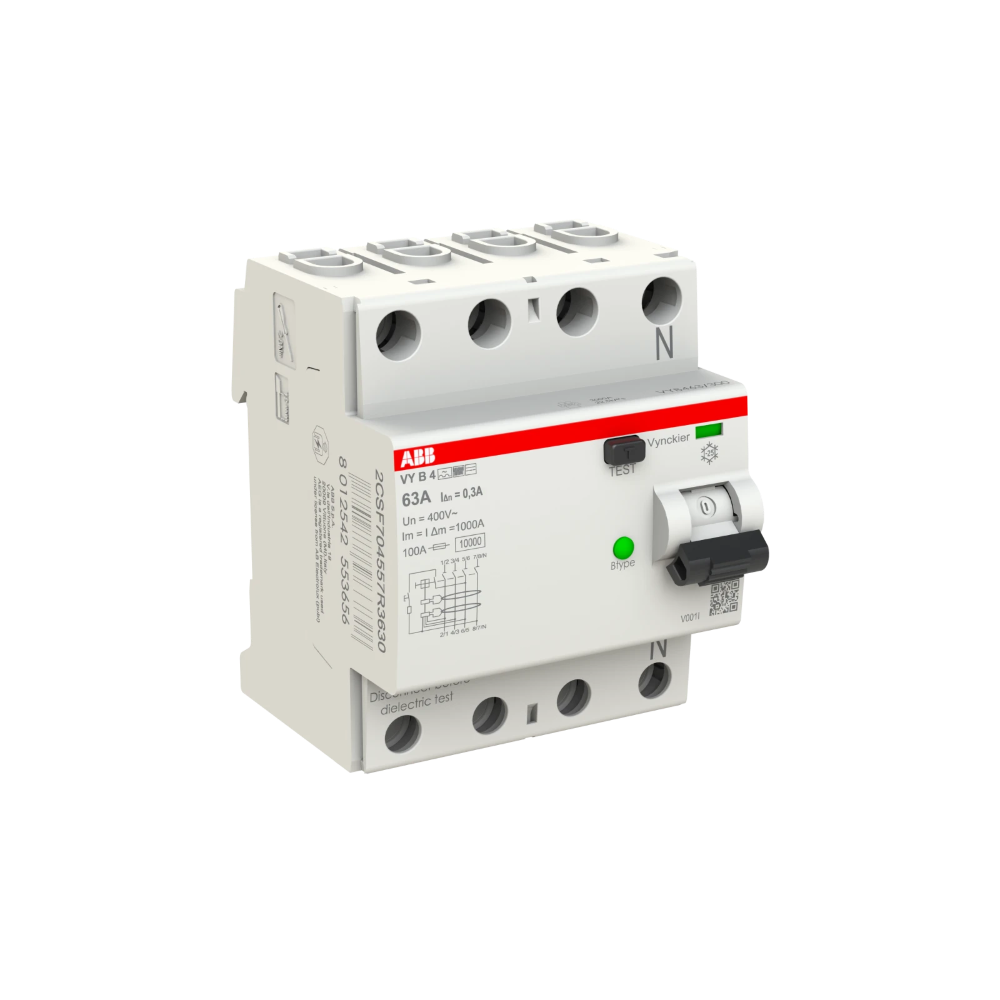

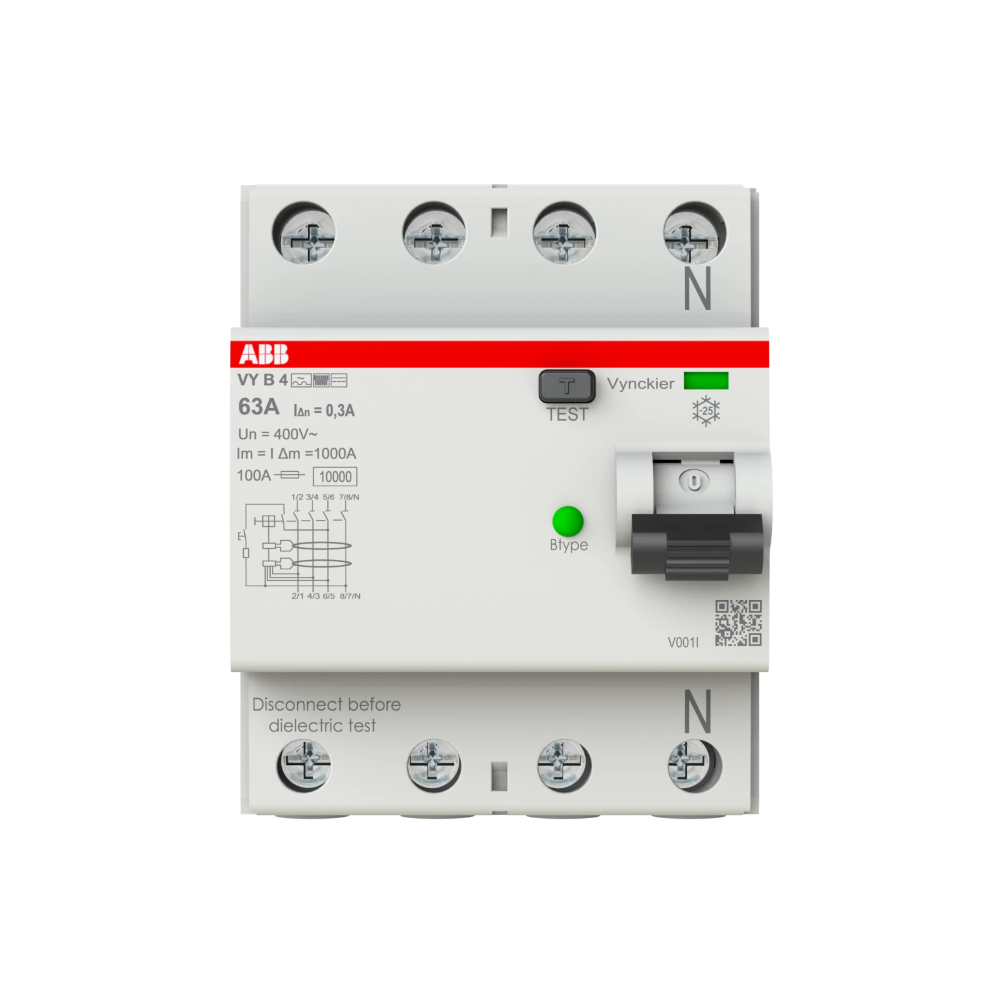

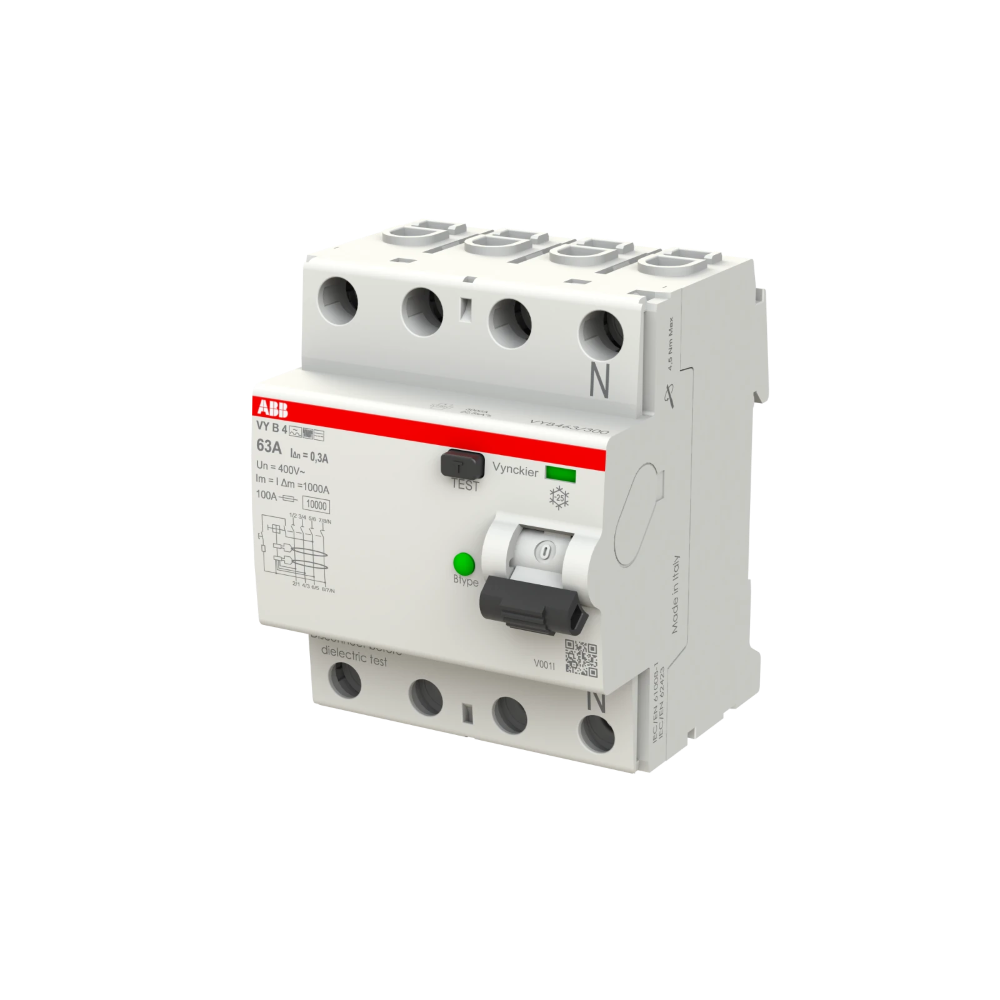

ABB Vynckier differentieelschakelaar 4-polig 63A 300mA type B (VYB463/300)

De ABB Vynckier differentieelschakelaar 4-polig 63A 300mA Type B (VYB463/300) is een geavanceerde differentieelschakelaar uit de ABB VYB-serie en biedt de hoogste vorm van lekstroomdetectie. Deze Type B-RCCB detecteert:

• AC-lekstromen
• Pulsed DC-lekstromen
• Smooth (zuivere) DC-lekstromen
• Hoogfrequente lekstromen
• Hierdoor is dit model onmisbaar in installaties met moderne vermogenselektronica zoals PV-omvormers, frequentieregelaars, batterijopslagsystemen en EV-laadoplossingen.
• De 300 mA gevoeligheid maakt de VYB463/300 geschikt als brandbeveiliging voor zwaardere installaties. De 63A nominale stroom maakt hem ideaal voor grote 3-fase distributiesystemen in utiliteit, industrie en technische omgevingen.
• Het High Immunity-ontwerp met een lichte tijdvertraging (ca. 10 ms) beperkt ongewenste uitschakelingen door harmonischen, hoge inschakelstromen en storingen op het net — wat vooral belangrijk is bij vermogenselektronica.

Gebruik en voordelen

Geschikt voor toepassingen zoals:

• Industriële aandrijvingen, frequentieregelaars en softstarters
• PV-installaties, batterijopslag en hybride energiesystemen
• EV-laadstations en DC-rijke laadtechniek
• Zwaardere 3-fase technische installaties
• Omgevingen met veel netruis of harmonische vervuiling
• Voordelen:
• Type B detectie – hoogste beveiligingsnorm voor lekstroom
• Brandbeveiliging dankzij 300 mA
• Vermindert ongewenste trips door High Immunity-design
• Robuuste cylinder-lift klemtechniek
• Volledig conform EN 62423 (VDE 0664-40)

Kenmerken

• 4-polige differentieelschakelaar (L1–L2–L3–N)
• Nominale stroom: 63 A
• Aardlekgevoeligheid: 300 mA (brandbeveiliging)
• Type B: detecteert AC, pulserend DC, smooth DC + HF-lekstromen
• Uitschakelkarakteristiek: 10 ms delay (High Immunity)
• Surge-bestendigheid: 3 kA
• Mechanische + elektrische levensduur: 10.000 schakelingen
• Terminaltype: Failsafe bi-directional cylinder-lift
• Behuizing: RAL 7035 lichtgrijs
• Conform: EN 62423 / IEC 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYB (Type B RCCB)
• Type: VYB463/300
• Aantal polen: 4P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Lekstroomtype: Type B
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. surge current: 3 kA
• Voorwaardelijk kortsluitvermogen (Inc):
  • 100 A (gG/gL fuse, 500 V)
  • Selectief met S750-E 63A of S750DR-E/K 100A
• Frequentie: 50 Hz
• Aansluitcapaciteit:
  • Massief: 1–25 mm²
  • Soepel: 1–25 mm²
• Temperatuur (bedrijf): –25 … +40 °C
• Referentietemperatuur: –25 … +55 °C
• Beschermingsgraad: IP20
• Pollution degree: 3
• Afmetingen: 70 × 85 × 69 mm (4 modulen)
• Gewicht: 365 g

Toepassingen

• Brandbeveiliging in zwaardere 3-fase installaties
• PV-omvormers en batterijopslagsystemen
• EV-laadstations en industriële laadinfrastructuur
• Industriële vermogenselektronica met DC-componenten
• Hoofd- en onderverdelers in utiliteit en industrie
• Installaties waarin Type A of Type A-S onvoldoende is
