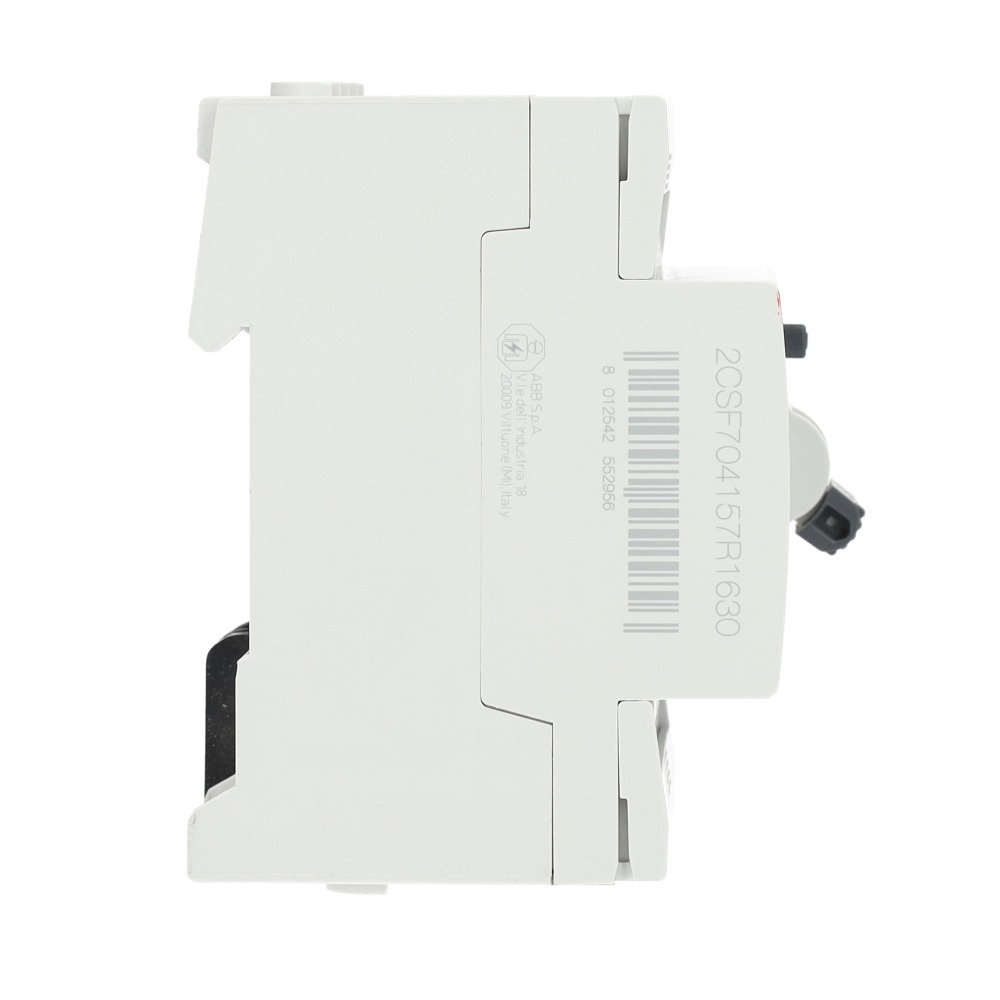

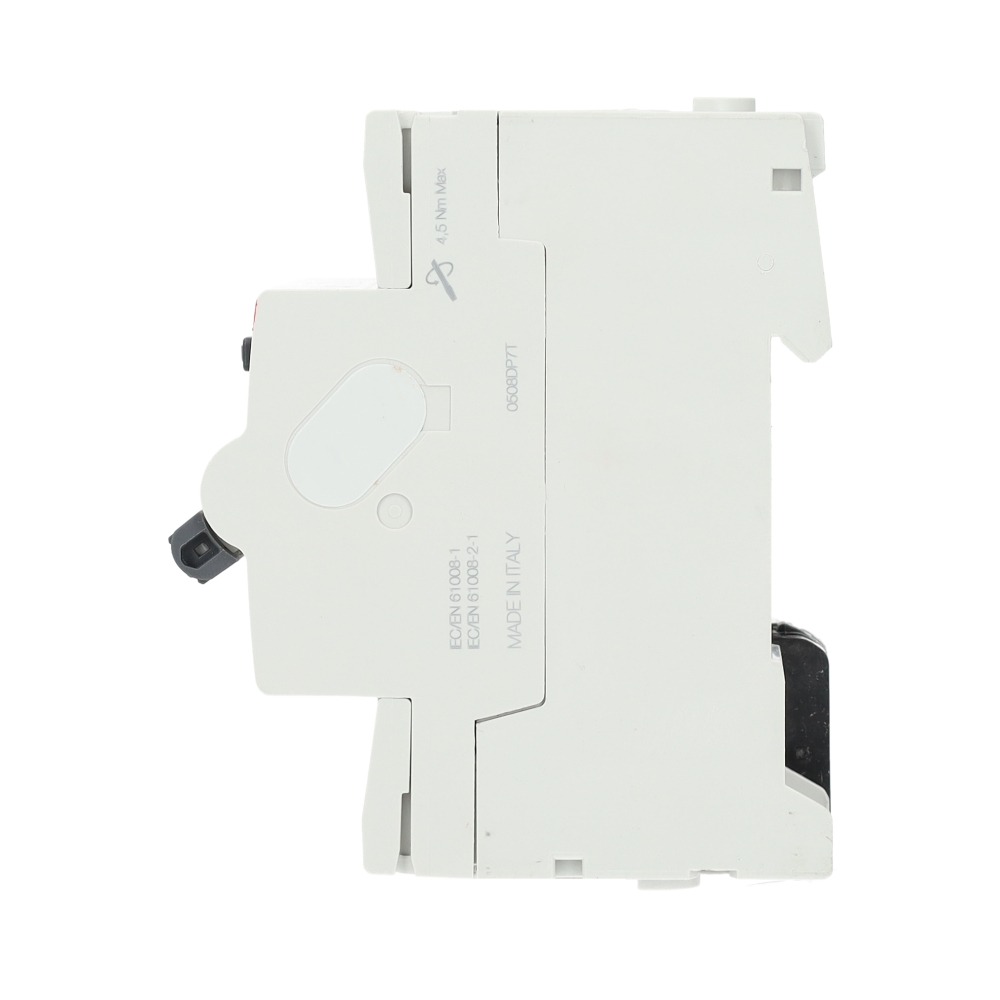

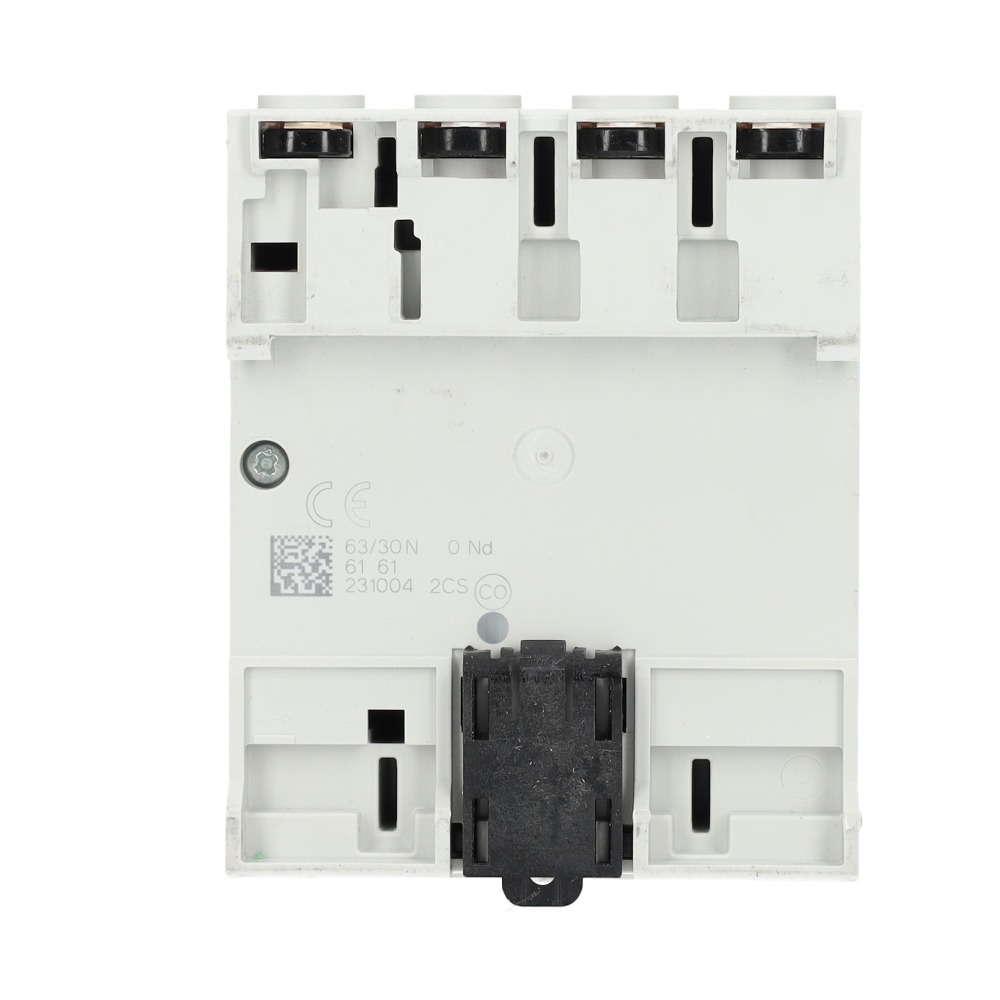

ABB Vynckier differentieelschakelaar 4-polig 63A 300mA type A (VYA463/300)

De ABB Vynckier differentieelschakelaar 4-polig 63A 300mA Type A (type VYA463/300) is de zwaarste vierpolige RCCB-uitvoering binnen de ABB VY-serie, ontwikkeld voor brandbeveiliging en het detecteren van gevaarlijke lekstromen in krachtige driefasige installaties met nulleider.

Met een nominale stroom van 63 A is deze differentieelschakelaar geschikt voor professionele en industriële toepassingen waar hoge vermogens aanwezig zijn.

De 300 mA aardlekgevoeligheid biedt geen persoonsbeveiliging, maar wel cruciale thermische beveiliging ter voorkoming van brand door isolatiefouten of kabelveroudering.

De RCCB werkt met Type A-lekstroomdetectie, waardoor zowel AC-lekstromen als pulserende DC-lekstromen worden gedetecteerd — noodzakelijk in moderne installaties met frequentieregelaars, voedingen, HVAC, compressoren en warmtepompen.

Zoals alle ABB VY-modellen schakelt de VYA463/300 alle vier polen gelijktijdig (L1–L2–L3–N) en voldoet hij aan IEC/EN 61008-1.

Gebruik en voordelen

Deze differentieelschakelaar is ideaal voor:

• Brandpreventie in driefase-installaties met hoge belasting
• Hoofdschakelingen in utiliteit en industrie
• Installaties met zware apparatuur (HVAC, motoren, compressoren, warmtepompen)
• Lange kabeltrajecten waar hogere lekstromen kunnen ontstaan
• Installaties waar 63A nodig is én 300 mA vereist is voor thermische beveiliging
• Belangrijke voordelen:
• Hoge betrouwbaarheid dankzij 10.000 elektrische/mechanische schakelingen
• Geschikt voor zware belasting door 63 A capaciteit + Inc 10 kA
• Failsafe biconnect-klemmen voor solide en soepele geleiders tot 35 mm²
• Polariteits-onafhankelijk ontwerp voor foutloze montage
• Duurzame materiaalkeuze: 52,5% recyclebaar, verpakking uit 78% FSC-materiaal

Kenmerken

• Vierpolige differentieelschakelaar (L1 – L2 – L3 – N)
• Nominale stroom 63 A
• 300 mA aardlekgevoeligheid — brandbeveiliging
• Lekdetectie Type A (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Mechanische levensduur 10.000 cycli
• Compact ontwerp: 4 modulen breed (70 mm)
• Behuizing in RAL 7035 lichtgrijs
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA
• Type: VYA463/300
• Aantal polen: 4P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Type lekstroom: A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. overspanningspiek: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief 0,75–35 mm²
  • soepel 0,75–35 mm²
  • met adereindhuls 0,75–25 mm²
  • busbar fork 10–16 mm²
• Terminaltype: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Temperatuurbereik: –25 … +40 °C
• Opslagtemperatuur: –40 … +70 °C
• Afmetingen:
  • Breedte: 70 mm
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 365 g

Toepassingen

• Brandbeveiliging in zware driefase-installaties
• Hoofdgroepen en verdeelborden in utiliteit en industrie
• Installaties met zware verbruikers zoals:
  • motoren & frequentieregelaars
  • compressoren
  • HVAC-systemen
  • warmtepompen
  • professionele keukenapparatuur
• Bescherming van lange bekabeling en verdeeltrajecten
• Renovatie en uitbreiding van ABB VY-installaties
