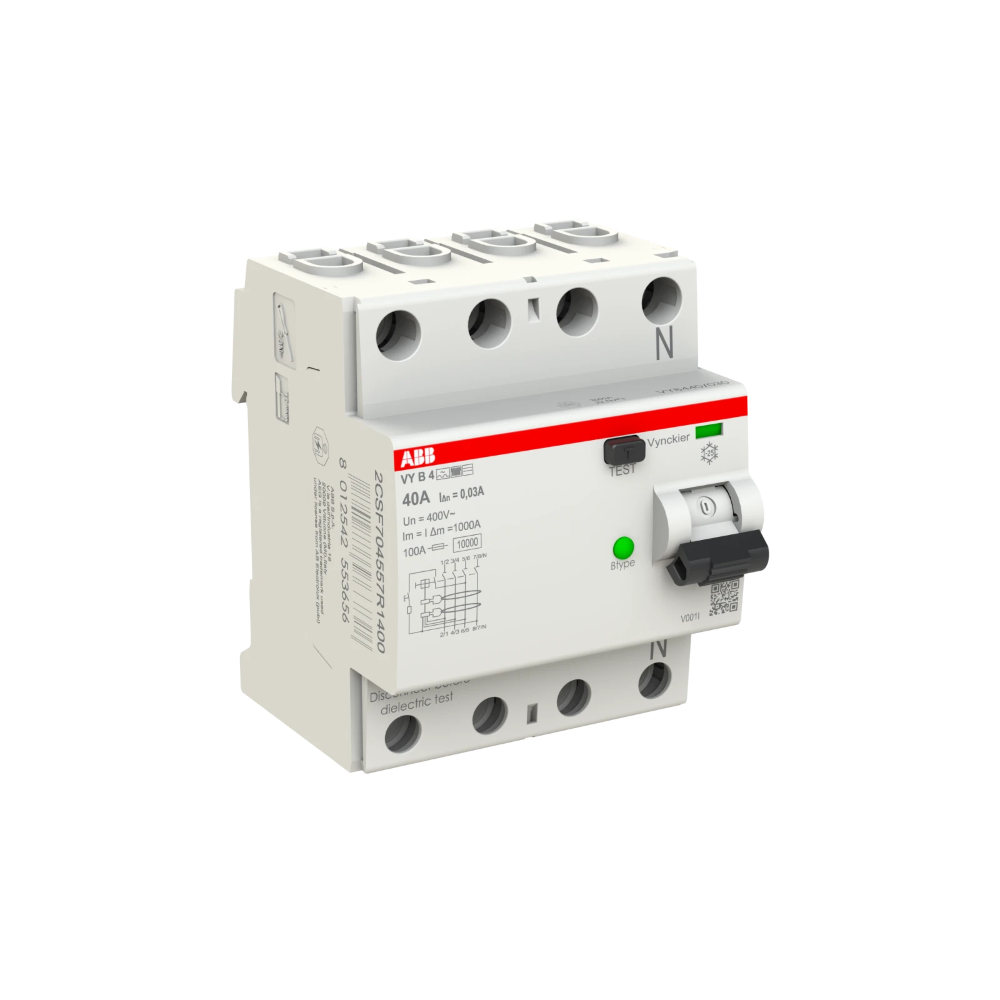

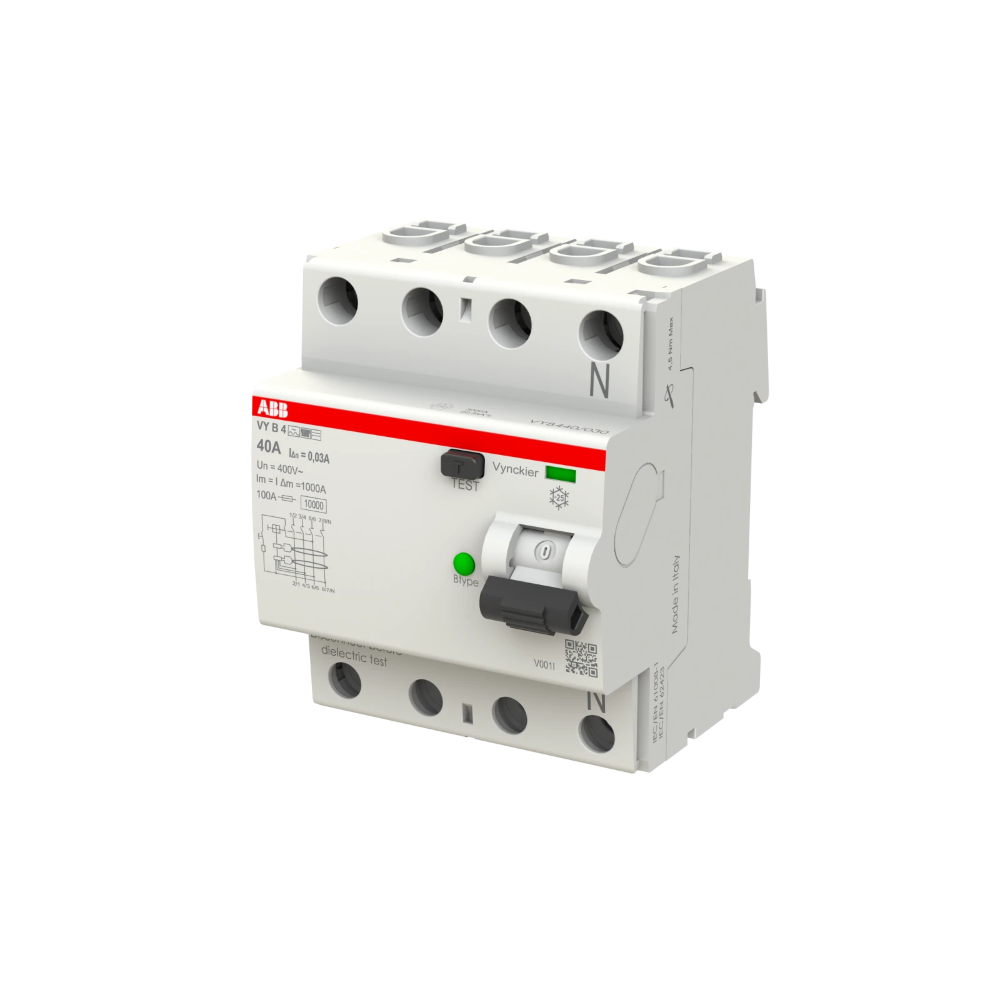

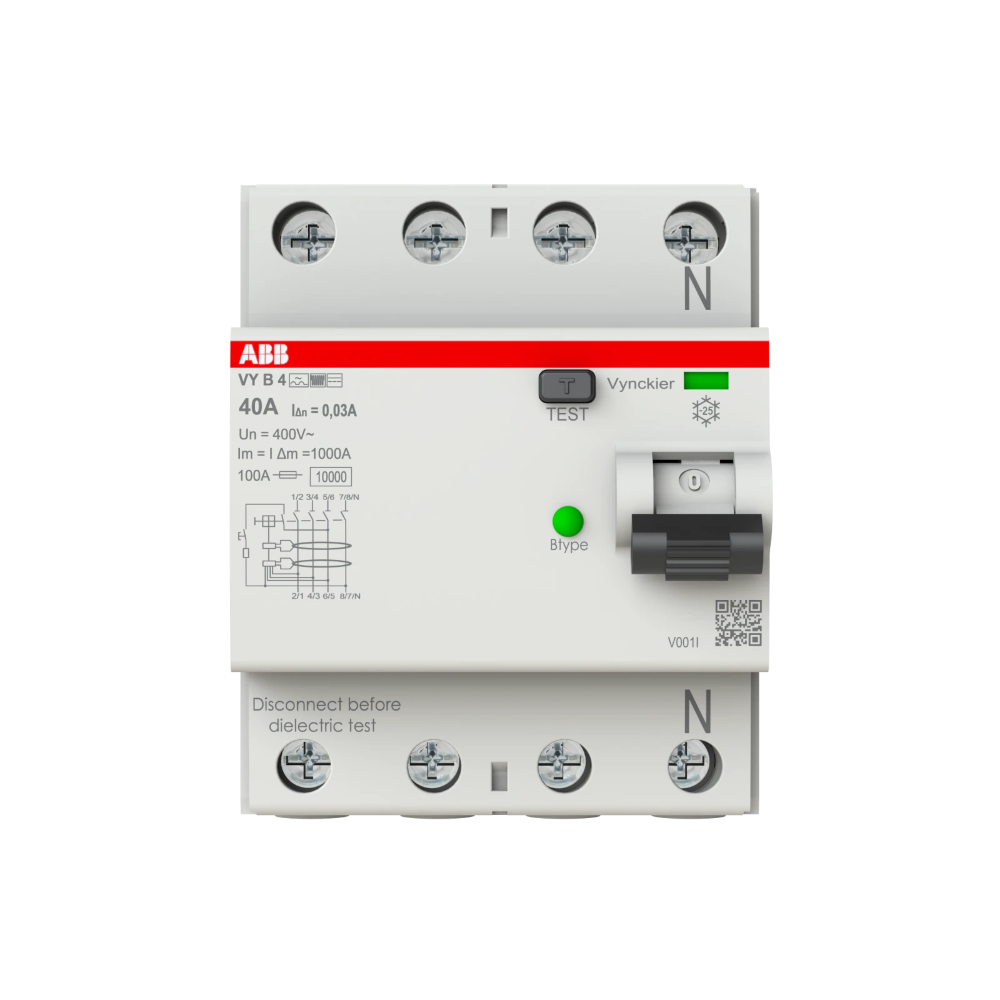

ABB Vynckier differentieelschakelaar 4-polig 40A 30mA type B (VYB440/030)

De ABB Vynckier differentieelschakelaar 4-polig 40A 30mA Type B (VYB440/030) is een geavanceerde differentieelschakelaar uit de VY-serie, ontworpen voor installaties waar hoogwaardige beveiliging tegen alle soorten lekstromen vereist is. Dit model biedt bescherming tegen:

• AC-lekstromen
• Pulsed DC-lekstromen
• Soepele DC-lekstromen
• Hoogfrequente lekstromen (zoals van frequentieregelaars, PV-omvormers en EV-laders)
• Dankzij deze uitgebreide detectie is Type B de hoogste beveiligingscategorie voor differentieelschakelaars en onmisbaar in moderne elektrische installaties met vermogenselektronica.
• Met een aardlekgevoeligheid van 30 mA biedt de VYB440/030 persoonsbeveiliging, terwijl de 40 A nominale stroom en vierpolige uitvoering hem geschikt maken voor driefasige installaties met nulleider.
• Dit model beschikt over een hoog-immuniteitsontwerp met een korte vertraging (ca. 10 ms), wat ongewenste uitschakelingen door inschakelstromen of ruis reduceert, zonder de veiligheid te beïnvloeden.

Gebruik en voordelen

Deze differentieelschakelaar is ideaal voor:

• EV-laadoplossingen (elektrische voertuigen)
• PV-installaties met omvormers (zonnepanelen)
• Frequentieregelaars, aandrijvingen en industriële vermogenselektronica
• Medische apparatuur en laboratoria
• Hoogfrequente of DC-rijke installaties
• Driefasige technische en industriële verdeelborden
• Belangrijke voordelen:
• Volledige Type B-detectie: AC, DC, pulserend DC, harmonischen
• Hoge immuniteit tegen storingen → minder ongewenste uitschakelingen
• Veilig voor moderne elektronica en vermogenselektronica
• Afscherming via failsafe cilinderliftklemmen voor stevige en stabiele aansluiting
• CE-conform en getest volgens EN 62423 / VDE 0664-40
• EcoSolutions-profiel → lage milieu-impact en duurzame materiaalkeuze

Kenmerken

• 4-polige differentieelschakelaar (L1–L2–L3–N)
• Type B — hoogste beveiligingsklasse
• Persoonsbeveiliging: 30 mA
• Nominale stroom: 40 A
• Hoog-immuniteitsontwerp met ca. 10 ms tijdvertraging
• Maximale surge current: 3 kA
• Voorwaardelijk kortsluitvermogen: 100 A gG/gL, of selectief met S750-E / S750DR-E
• Mechanische/electrische levensduur: 10.000 schakelingen
• Terminaltype: failsafe bi-directional cylinder-lift (professionele aansluittechniek)
• RAL 7035 lichtgrijze behuizing
• Conform EN 62423 / IEC 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYB (Type B RCCB)
• Type: VYB440/030
• Aantal polen: 4P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 30 mA
• Type lekstroom: B (AC, pulserend DC, smooth DC, HF-lekstromen)
• Uitschakelkarakteristiek: High Immunity (10 ms delay)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. surge current: 3 kA
• Conditional short-circuit current (Inc): 100 A (gG/gL fuse)
• Aansluitcapaciteit:
  • massief: 1–25 mm²
  • soepel: 1–25 mm²
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Bedrijfstemperatuur: –25 … +40 °C
• Referentieomgeving: –25 … +55 °C
• Afmetingen: 70 × 85 × 69 mm (4 modulen breed)
• Gewicht: 365 g

Toepassingen

• EV-laadstations (auto’s, heftrucks, laadinfrastructuur)
• PV-omvormers en batterijopslagsystemen
• Industriële aandrijvingen en frequentieregelaars
• Laboratoria & medische apparatuur
• Installaties met meet- en vermogenselektronica
• Gebouwen met moderne technische installaties waar Type A niet volstaat
