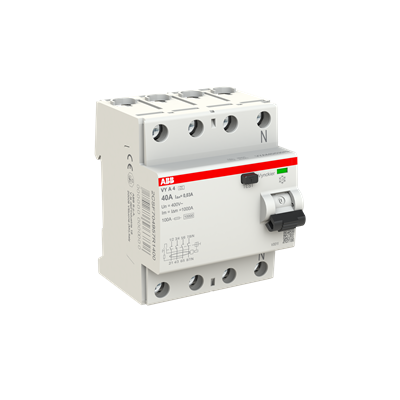

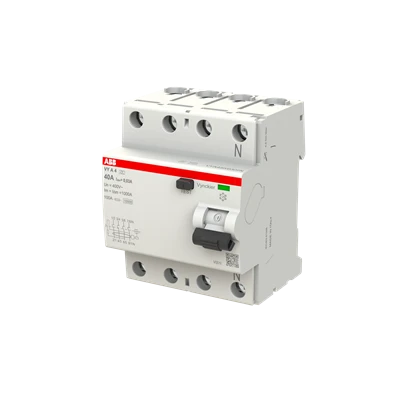

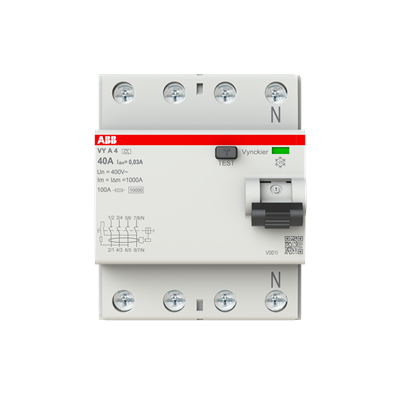

ABB Vynckier differentieelschakelaar 4-polig 40A 30mA type A (VYA440/030PN)

De ABB Vynckier differentieelschakelaar 4-polig 40A 30mA Type A (VYA440/030PN) is een hoogwaardige vierpolige differentieelschakelaar (RCCB) uit de ABB VY A-serie, ontworpen voor persoonsbeveiliging in driefasige installaties met nulleider.

Met een aardlekgevoeligheid van 30 mA biedt deze RCCB directe bescherming tegen elektrische schokken en voldoet hij aan de meest gebruikte veiligheidsnormen in woningbouw, utiliteit en lichte industrie.

Dankzij vierpolige gelijktijdige uitschakeling (L1, L2, L3 + N) wordt maximale veiligheid gegarandeerd, vooral bij asymmetrische belasting of gevoelige apparatuur.

De VYA440/030PN ondersteunt Type A-lekstroomdetectie, wat betekent dat hij zowel AC-lekstromen als pulserende DC-lekstroom detecteert — essentieel in moderne installaties met elektronica zoals voedingen, kookplaten, omvormers en HVAC-systemen.

Gebruik en voordelen

De VYA440/030PN is ideaal voor:

• Driefasige installaties waar 30 mA persoonsbeveiliging vereist is
• Groepen met elektronische belastingen (motoren, toestellen, HVAC)
• Hoofd- en eindgroepen in woningen en utiliteit
• Paneelbouw en professionele verdelers

Voordelen van deze uitvoering:

• Hoge betrouwbaarheid door 10.000 schakelingen (elektrisch/mechanisch)
• Failsafe biconnect schroefklemmen voor solide en soepele geleiders tot 35 mm²
• Inc 10 kA en Ics 1 kA voor veilige integratie in zwaardere installaties
• Volledig polariteitsonafhankelijk → foutloze installatie
• Duurzaam geproduceerd: 52,5% recyclebaar, verpakking uit 78% FSC-materiaal

Kenmerken

• Vierpolige differentieelschakelaar (L1–L2–L3–N)
• 40 A nominale stroom
• 30 mA aardlekgevoeligheid – persoonsbeveiliging
• Lekstroomdetectie Type A (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Duurzaam ontwerp met lange levensduur
• Compact: 4 modulen breed (70 mm)
• RAL 7035 lichtgrijze behuizing
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA A
• Type: VYA440/030PN
• Aantal polen: 4P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 30 mA
• Type lekstroom: A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230 / 400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. surge current: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • flexibel: 1…35 mm²
  • massief: 1…35 mm²
  • busbar fork: 10–16 mm²
• Terminaltype: failsafe biconnect top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Omgevingstemperatuur bedrijf: −25 … +40 °C
• Referentietemperatuur: 35 °C
• Afmetingen:
  • Breedte: 70 mm (4 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 365 g

Toepassingen

• Driefase-installaties met nulleider waar persoonsbeveiliging verplicht is
• Toepassingen met elektronische verbruikers zoals:
  • HVAC-installaties
  • warmtepompen
  • motoren en pompen
  • keukenapparatuur
  • voedingen en transformatoren
• Hoofd- of eindbeveiliging in professionele verdeelborden
• Renovatie of uitbreiding van bestaande ABB VY-installaties
• Projecten waar vierpolige uitschakeling + 30 mA noodzakelijk is
