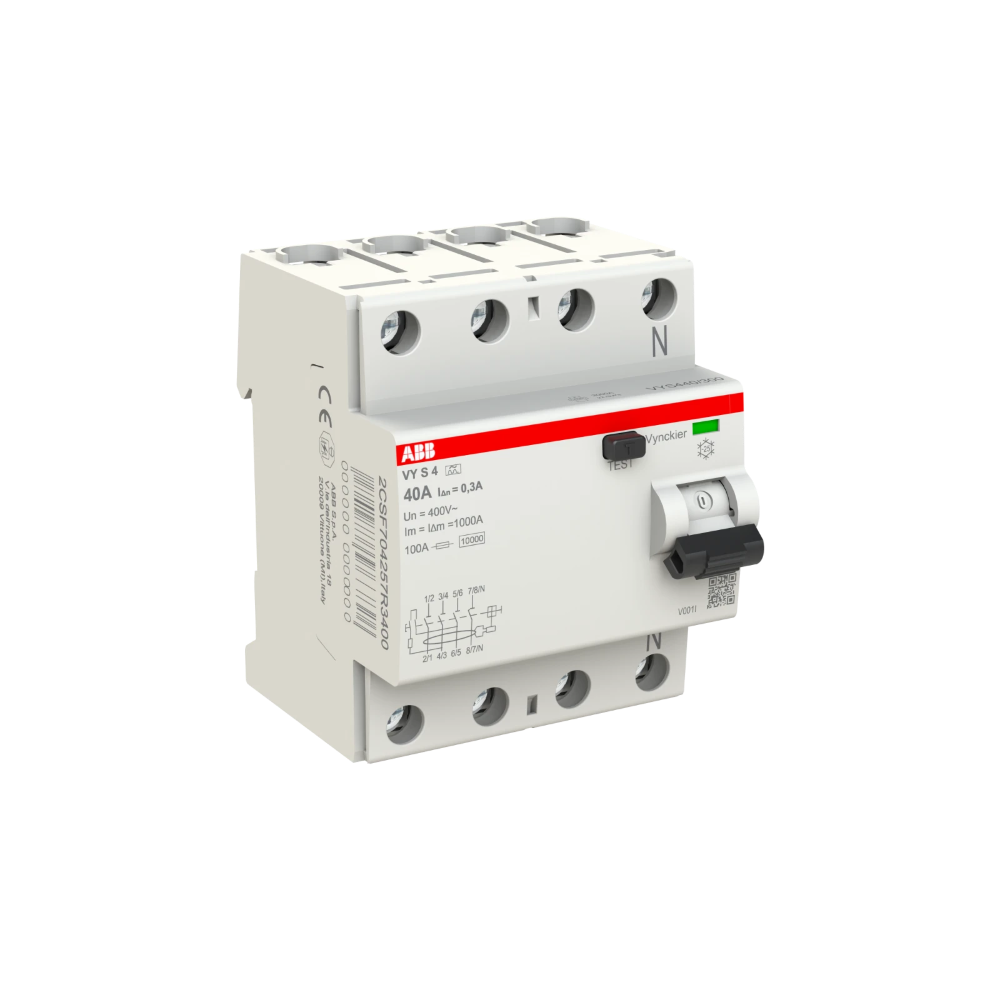

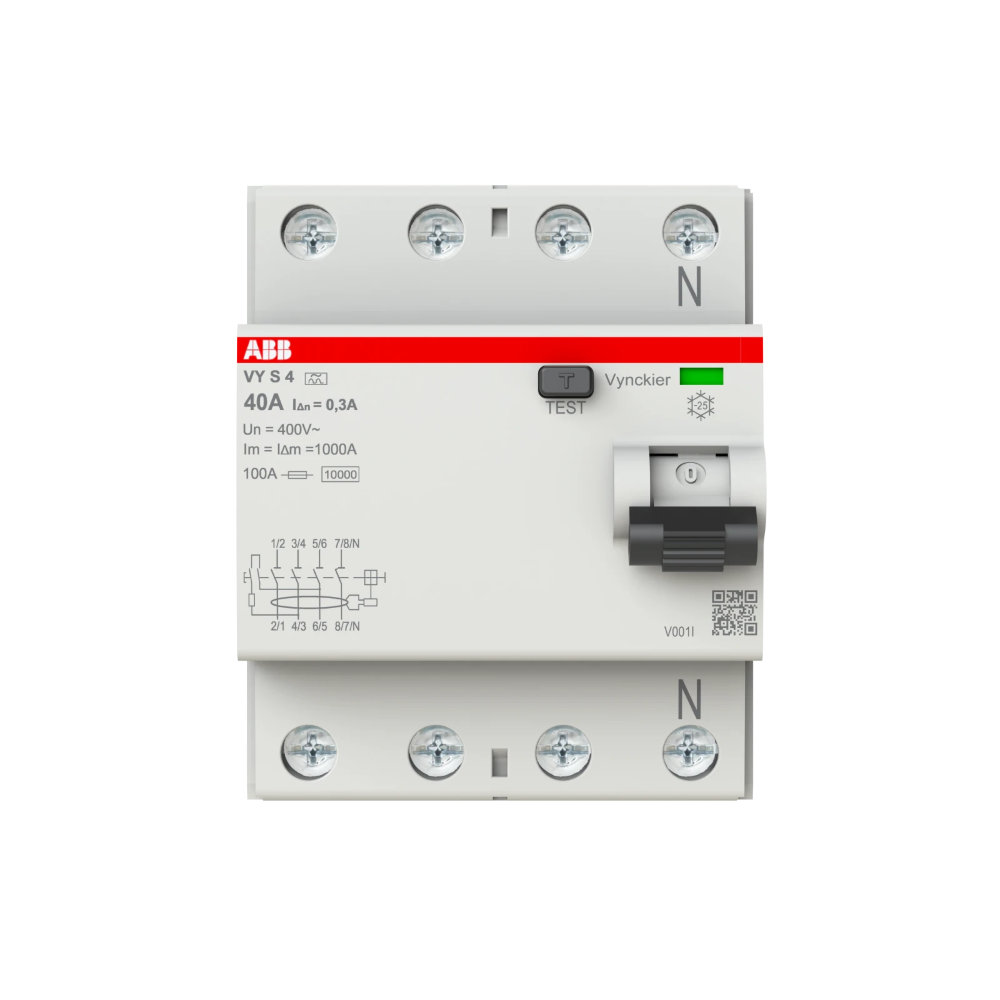

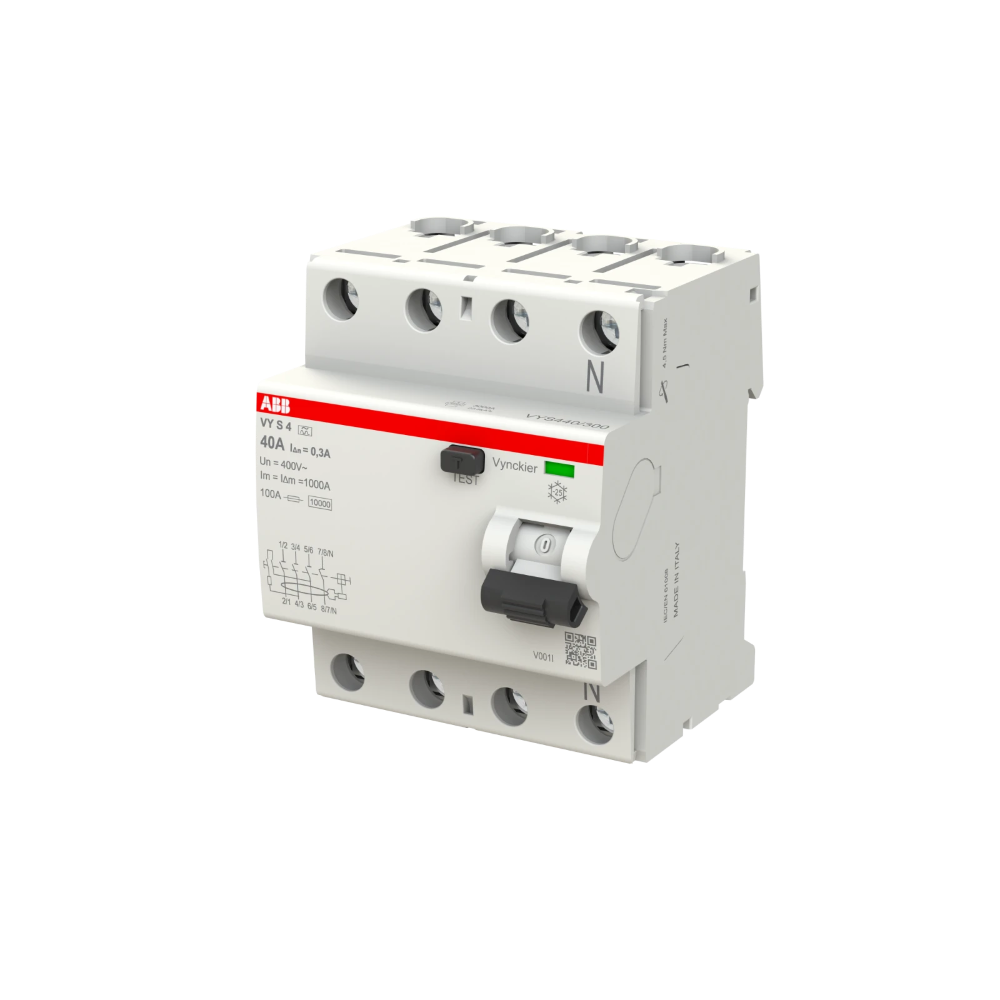

ABB Vynckier differentieelschakelaar 4-polig 40A 300mA type S (VYS440/300)

De ABB Vynckier differentieelschakelaar 4-polig 40A 300mA Type A Selectief (VYS440/300) is een robuuste en uiterst betrouwbare selectieve differentieelschakelaar uit de ABB VY S-serie. Deze speciaal ontworpen S-type RCCB biedt vertraagde uitschakeling, waardoor ongewenste uitval van de volledige installatie wordt voorkomen wanneer meerdere differentieelschakelaars in cascade zijn geplaatst.

Met een aardlekgevoeligheid van 300 mA is de VYS440/300 bedoeld als brandbeveiliging in grotere driefasige installaties met nulleider. De 40 A nominale stroom maakt deze schakelaar geschikt voor zwaardere eindgroepen en hoofdgroepen in utiliteit, technische ruimtes en lichte industrie.

Dankzij Type A-lekstroomdetectie reageert deze RCCB op zowel AC-lekstromen als pulserende DC-foutstromen. De surge-immuniteit van 5 kA biedt bescherming tegen bliksem- en schakelpieken — een belangrijke vereiste in installaties met zware inductieve belastingen, frequentieregelaars en motorsturingen.

De VYS440/300 schakelt gelijktijdig alle vier polen (L1–L2–L3–N) en voldoet aan IEC/EN 61008-1.

Gebruik en voordelen

Deze differentieelschakelaar is ideaal voor:

• Selectieve hoofdbeveiliging in verdelers met onderliggende 30 mA eindgroepen
• Brandbeveiliging in utiliteits- en industriële omgevingen
• Technische ruimtes met zware belastingen (HVAC, motoren, compressoren)
• Installaties met risico op spanningspieken en overspanningen
• Lange kabeltrajecten die verhoogde lekstromen kunnen veroorzaken
• Belangrijke voordelen:
• Selectieve (S-type) vertraagde uitschakeling → voorkomt ongewenste totale uitval
• Surge-immuniteit 5 kA → uitzonderlijke bestendigheid tegen bliksem en inschakelpieken
• 40 A capaciteit → ideaal voor zwaardere 3-fase toepassingen
• Failsafe biconnect-klemmen voor solide en soepele geleiders tot 35 mm²
• Brede operationele temperatuur: –25 tot +50 °C
• Duurzaam ontworpen met 52,5% recyclebare materialen en FSC-verpakking

Kenmerken

• 4-polige differentieelschakelaar (L1 – L2 – L3 – N)
• Nominale stroom 40 A
• 300 mA aardlekgevoeligheid — brandpreventie
• Selectieve (S-type) uitschakelkarakteristiek
• Type A detectie (AC + pulserende DC)
• Surge-immuniteit: 5 kA
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Mechanische/elektrische levensduur: 10.000 schakelingen
• Compact: 4 modulen (70 mm breed)
• RAL 7035 lichtgrijze behuizing
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYS (Type A Selectief)
• Type: VYS440/300
• Aantal polen: 4P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Uitschakelkarakteristiek: Selectief (S-type)
• Type lekstroom: A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Surge-immuniteit: 5 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • met adereindhuls: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Terminaltype: Failsafe biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution Degree: 3
• Temperatuurbereik bedrijf: –25 … +50 °C
• Opslagtemperatuur: –40 … +70 °C
• Afmetingen: 70 × 85 × 69 mm
• Gewicht: 365 g

Toepassingen

• Selectieve hoofdbeveiliging in driefase-installaties
• Brandpreventie in utiliteits- en industriële installaties
• Circuits met zware elektrische verbruikers:
  • motoren
  • compressoren
  • HVAC
  • pompen
• Lange kabeltrajecten en technische ruimtes
• Aanvulling of vervanging in ABB VY/VYS-verdeelinstallaties
