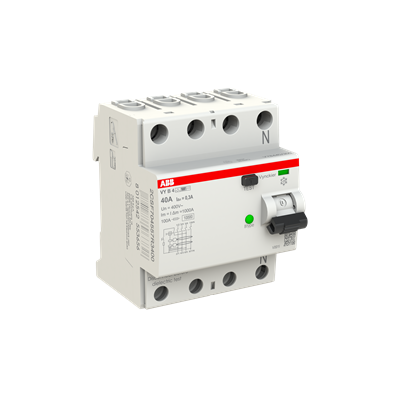

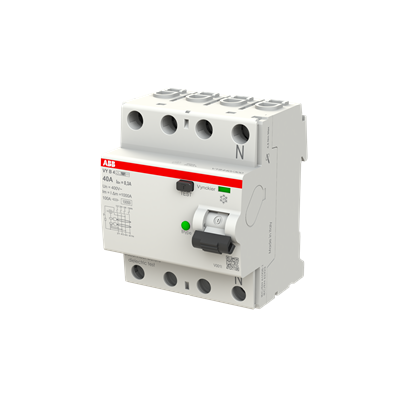

ABB Vynckier differentieelschakelaar 4-polig 40A 300mA type B (VYB440/300)

De ABB Vynckier differentieelschakelaar 4-polig 40A 300mA Type B (VYB440/300) is een hoogwaardige beveiligingsschakelaar binnen de ABB VYB-serie, speciaal ontworpen voor installaties met moderne vermogenselektronica.

Deze Type B-differentieelschakelaar biedt volledige detectie van alle soorten lekstromen:

• AC-lekstromen
• Pulsed DC-lekstromen
• Smooth (zuivere) DC-lekstromen
• Hoogfrequente lekstromen

Dit maakt de VYB440/300 ideaal voor toepassingen waar een Type A of Type A-S onvoldoende bescherming biedt, zoals bij frequentieregelaars, EV-opladers, PV-omvormers en industriële aandrijvingen.

Met een aardlekgevoeligheid van 300 mA richt dit model zich op brandbeveiliging van driefasige installaties. De 40 A nominale stroom en vierpolige configuratie maken hem geschikt voor 3-fase + N distributiesystemen in utiliteit, industrie en technische ruimtes.

Dankzij zijn high-immunity ontwerp (met lichte tijdvertraging) voorkomt deze RCCB ongewenste uitschakelingen door storingen, netruis of inschakelpieken, terwijl de veiligheid volledig behouden blijft.

Gebruik en voordelen

Toepasbaar in installaties met:

• PV-systemen, batterijopslagsystemen en hybride omvormers
• EV-laadstations en professionele laadinfrastructuur
• Frequentieregelaars, softstarters en motorsturingen
• Medische apparatuur, laboratoria en gevoelige elektronica
• Industriële vermogenselektronica met DC-componenten

Voordelen:

Type B-detectie: hoogste beveiligingsnorm beschikbaar

Brandbeveiliging dankzij 300 mA gevoeligheid

Geschikt voor installaties met DC-lekstromen

Hoge immuniteit tegen valse triggers

Robuuste bouwkwaliteit, conform EN 62423

Kenmerken

• 4-polige differentieelschakelaar (L1 – L2 – L3 – N)
• Nominale stroom: 40 A
• Aardlekgevoeligheid: 300 mA (brandpreventie)
• Type B — detecteert AC, pulserend DC, smooth DC en HF-lekken
• High Immunity met lichte tijdvertraging
• Mechanische & elektrische levensduur: 10.000 schakelingen
• Surge bestendigheid: 3 kA
• Cylinder-lift klemtechniek voor stevige aansluitkwaliteit
• Behuizing in RAL 7035 lichtgrijs
• Conform EN 62423 / IEC 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYB
• Type: VYB440/300
• Aantal polen: 4P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Lekstroomtype: Type B (AC, pulsed DC, smooth DC, HF)
• Uitschakelkarakteristiek: High Immunity (met delay)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV
• Rated conditional short-circuit current (Inc): 100 A (gG/gL fuse), of selectief met S750-E / S750DR-E
• Frequentie: 50 Hz
• Aansluitcapaciteit:
  • massief: 1–25 mm²
  • soepel: 1–25 mm²
• Terminaltype: Failsafe bi-directional cylinder-lift
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Omgevingstemperatuur bedrijf: –25 … +40 °C
• Referentie-omgeving temp.: –25 … +55 °C
• Afmetingen: 70 × 85 × 69 mm
• Gewicht: 365 g

Toepassingen

• Driefasige verdelers met DC-gevoelige apparatuur
• Brandpreventie in technische installaties
• EV-laadstations (professioneel en residentieel)
• PV-omvormers, batterijopslag, duurzame energiesystemen
• Industriële vermogenselektronica, motorregelingen en aandrijfsystemen
• Medische en laboratoriuminstallaties die Type B vereisen
