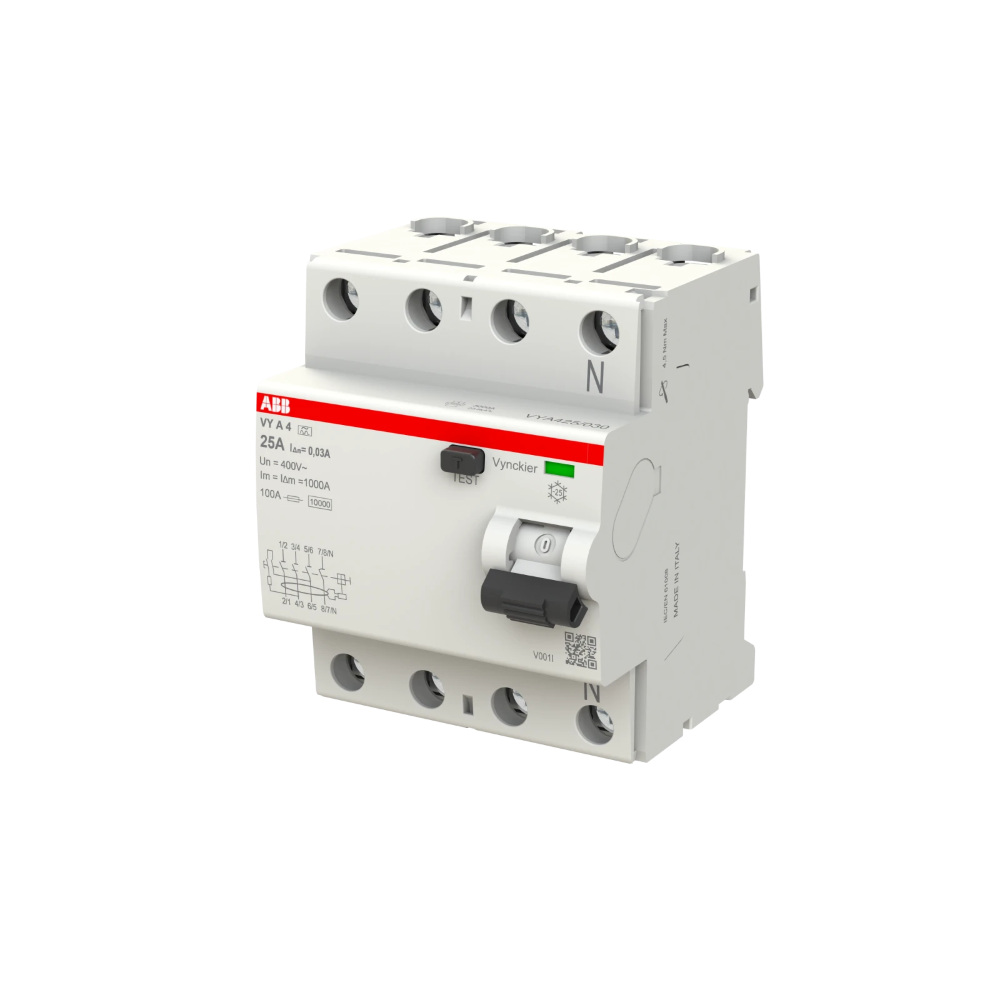

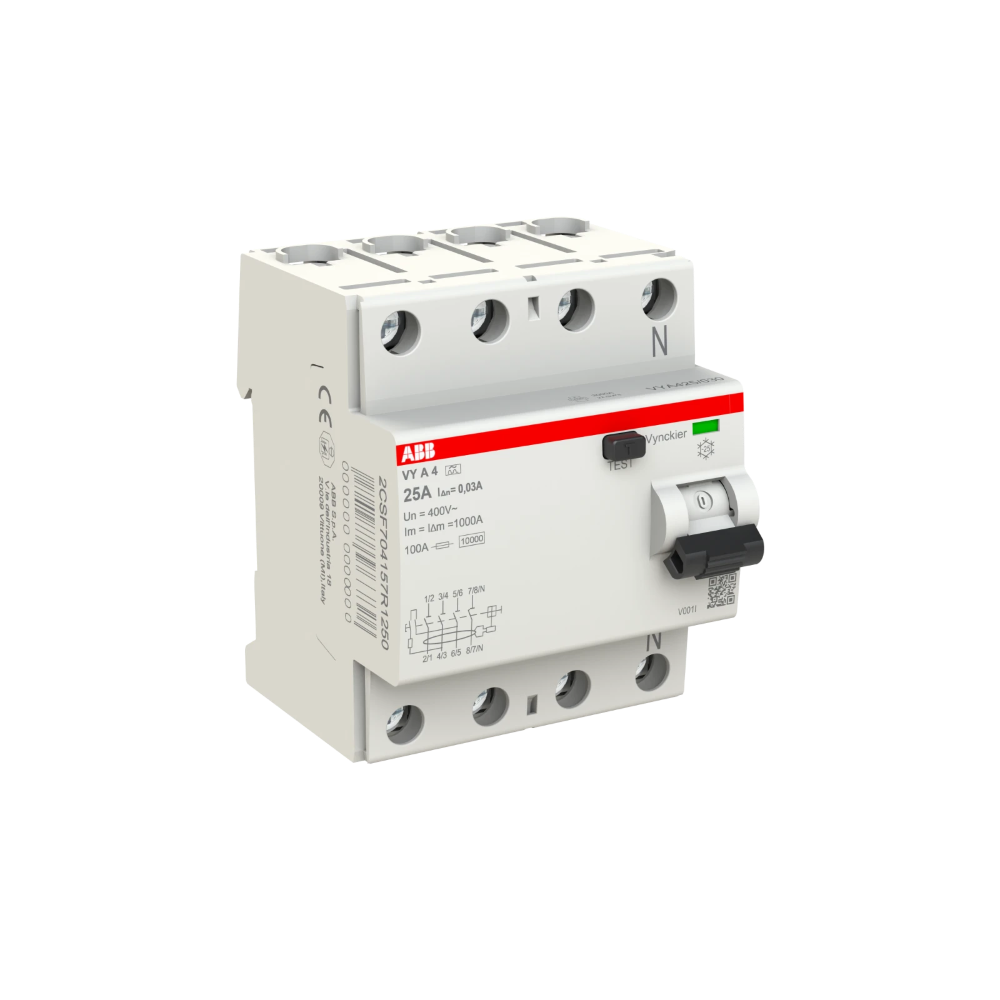

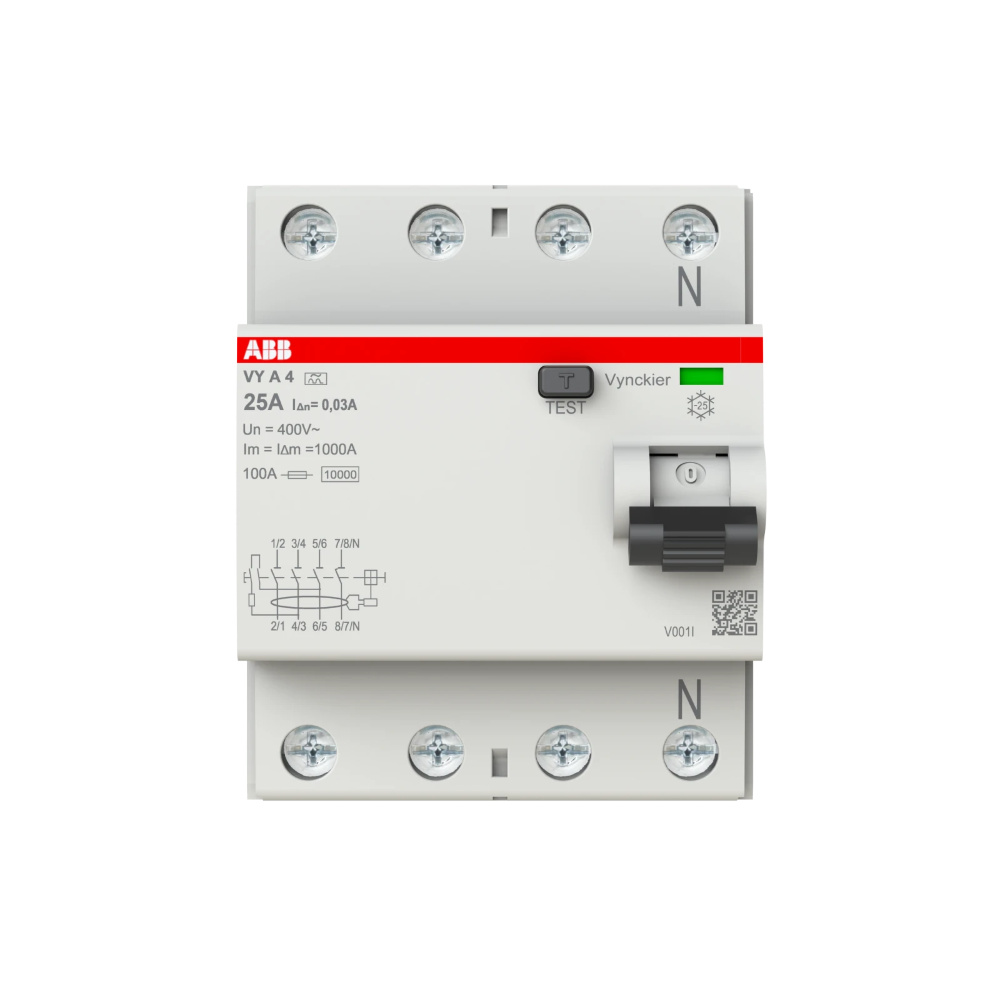

ABB Vynckier differentieelschakelaar 4-polig 25A 30mA type A (VYA425/030)

De ABB Vynckier differentieelschakelaar 4-polig 25A 30mA Type A (type VYA425/030) is een hoogwaardige vierpolige differentieelschakelaar (RCCB) uit de ABB VY-serie.

Deze uitvoering biedt betrouwbare persoonsbeveiliging (30 mA) voor driefase-installaties met nulleider en is geschikt voor toepassingen in woningen, utiliteit en lichte industrie.

De VYA425/030 schakelt alle vier polen tegelijkertijd (L1, L2, L3 en N), wat essentieel is voor maximale veiligheid in driefasige installaties, zeker bij asymmetrische belastingen of gevoelige elektronica.

Dankzij Type A-detectie worden zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A) nauwkeurig gedetecteerd.

Deze RCCB voldoet aan IEC/EN 61008-1 en maakt deel uit van een duurzame productreeks van ABB.

Gebruik en voordelen

De VYA425/030 is geschikt voor:

• Driefase-installaties waarbij gelijktijdige uitschakeling van alle geleiders verplicht is
• Toepassingen met elektronische apparatuur (kookplaten, HVAC, voedingen, motoren)
• Situaties waar persoonbeveiliging (30 mA) volgens normering vereist is
• Paneelbouw, verdelers en nieuwe of gerenoveerde elektrische installaties
• Voordelen:
• Vierpolige uitschakeling voor maximale veiligheid
• Lange levensduur dankzij 10.000 schakelingen
• Hoge betrouwbaarheid door Inc 10 kA en Ics 1 kA
• Failsafe biconnect-klemmen voor stevige en veilige montage
• 70 mm diepte → past in alle gangbare DIN-rail kasten
• Duurzame materiaalkeuze: 52,5% recyclebaar, FSC-verpakking

Kenmerken

• 4-polige differentieelschakelaar (L1 – L2 – L3 – N)
• Nominale stroom 25 A
• Aardlekgevoeligheid 30 mA — persoonsbeveiliging
• Lekstroomdetectie Type A (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Mechanische levensduur 10.000 cycli
• Compact ontwerp: 4 modulen breed (70 mm)
• Failsafe biconnect aansluitklemmen
• Conform IEC/EN 61008-1
• RAL 7035 lichtgrijze behuizing
• Geschikt voor zowel 230 V als 400 V AC

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA
• Type: VYA425/030
• Aantal polen: 4P
• Nominale stroom (In): 25 A
• Aardlekgevoeligheid (IΔn): 30 mA
• Type lekstroom: Type A
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. surge current: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met ferrule: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Terminaltype: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Temperatuurbereik (bedrijf): −25 … +40 °C
• Afmetingen:
  • Breedte: 70 mm (4 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 365 g

Toepassingen

• Driefase-installaties met nulleider
• Persoonsbeveiliging in woningen, utiliteitsgebouwen, industrie
• Eindgroepen met elektronische verbruikers:
  • kookplaten
  • HVAC-systemen
  • warmtepompen
  • motoren & voedingen
• Paneelbouw en verdeelborden
• Installaties waar vierpolige uitschakeling + 30 mA verplicht is
• Renovatie en uitbreiding van ABB VY-installaties
