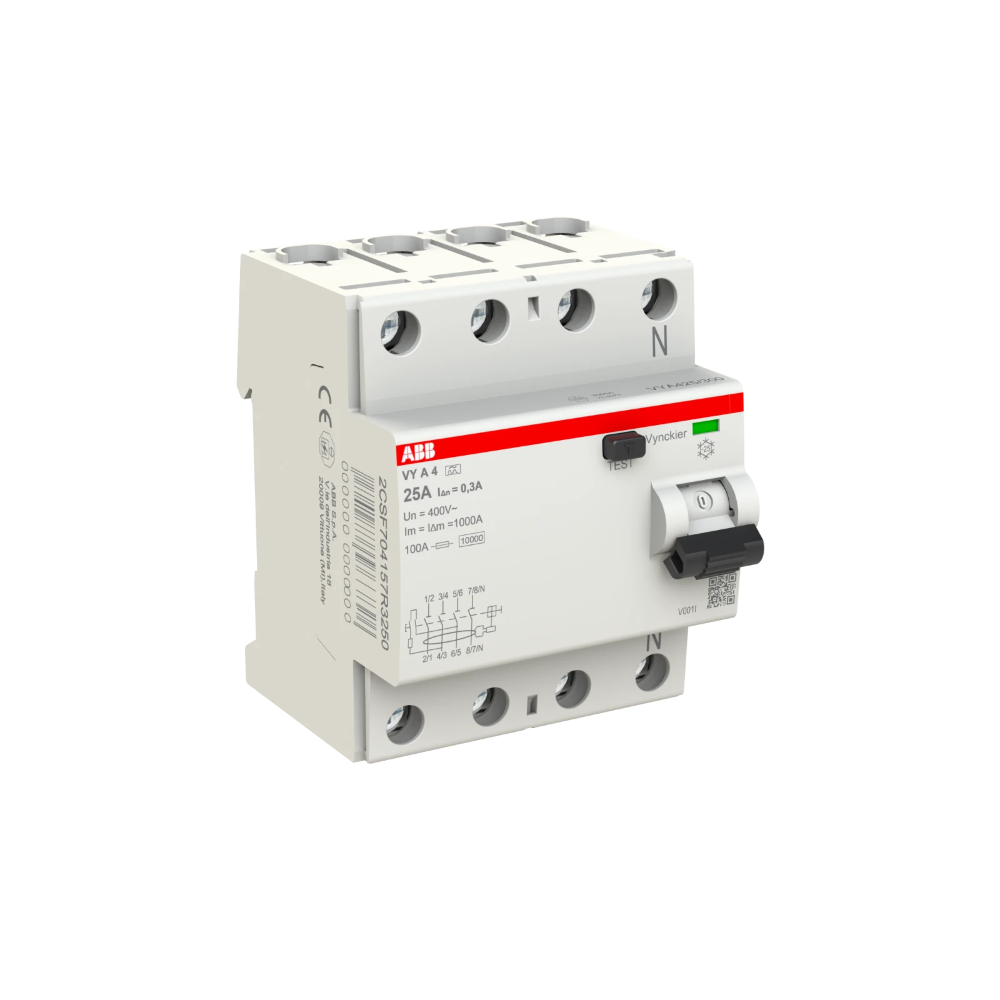

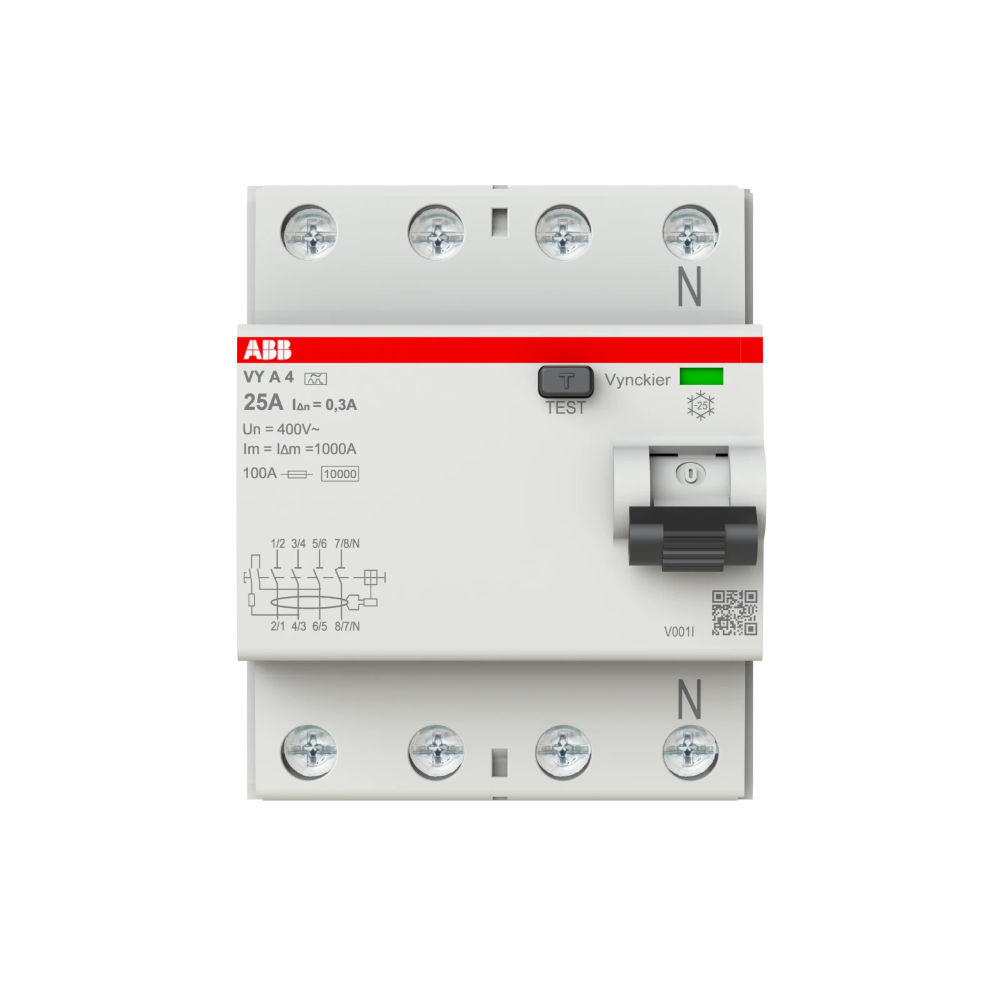

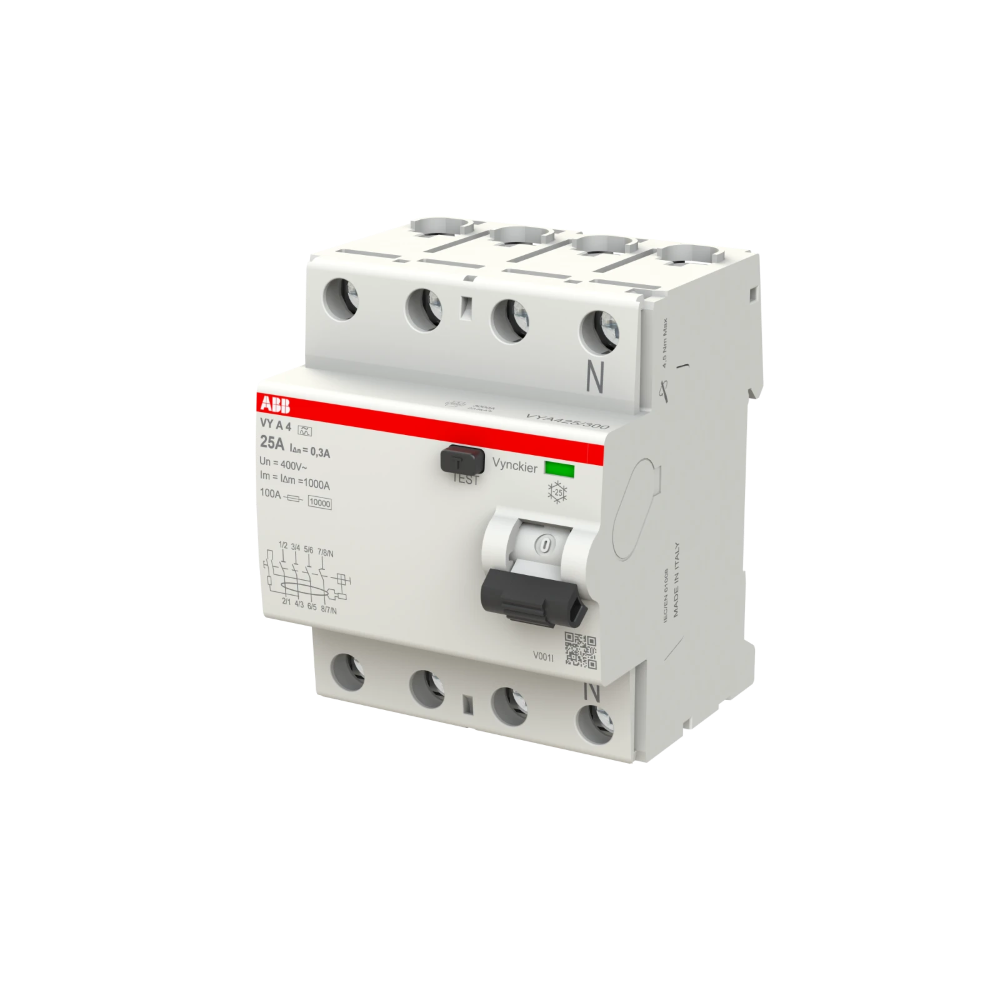

ABB Vynckier differentieelschakelaar 4-polig 25A 300mA type A (VYA425/300)

De ABB Vynckier differentieelschakelaar 4-polig 25A 300mA Type A (type VYA425/300) is een professionele vierpolige differentieelschakelaar uit de ABB VY-serie, ontworpen voor brandbeveiliging en bescherming tegen gevaarlijke lekstromen in driefasige elektrische installaties met nulleider.

Met een aardlekgevoeligheid van 300 mA is deze RCCB specifiek bedoeld voor thermische beveiliging, wat betekent dat hij bijdraagt aan het voorkomen van brand door tijdige detectie van hogere lekstromen – ideaal voor utiliteit, grotere woongebouwen, technische ruimtes en lichte industrie.

Dankzij Type A-detectie schakelt de VYA425/300 af bij zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken, wat belangrijk is bij moderne elektronische apparatuur.

De differentieelschakelaar voldoet aan IEC/EN 61008-1 en schakelt alle vier polen gelijktijdig (L1, L2, L3 + N) voor maximale veiligheid.

Gebruik en voordelen

Deze RCCB biedt:

Brandbeveiliging (300 mA) voor hoofdgroepen en zwaardere circuits

Vierpolige gelijktijdige uitschakeling voor veilige driefase-installaties

Hoge betrouwbaarheid met 10.000 schakelingen

Failsafe biconnect-aansluittechniek voor solide en soepele geleiders tot 35 mm²

Polariteitsonafhankelijk ontwerp voor eenvoudige installatie

Daarnaast past de differentieelschakelaar met zijn breedte van 4 modulen (70 mm) probleemloos in DIN-railmontage en standaard verdeelborden.

De VY-serie is duurzaam ontworpen en biedt:

• 52,5% recyclebaarheid (EN45555)
• 78% FSC-gerecycleerde verpakking
• Geen niet-gevaarlijk afval naar stortplaatsen

Kenmerken

• 4-polige differentieelschakelaar (L1 – L2 – L3 – N)
• Nominale stroom 25 A
• 300 mA aardlekgevoeligheid — brandbeveiliging
• Lekstroomdetectie Type A (AC + pulserend DC)
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Mechanische levensduur 10.000 cycli
• Compact 4-moduul ontwerp (70 mm breed)
• Failsafe biconnect schroefklemmen (fork top/bottom)
• Kleur RAL 7035 — lichtgrijs
• Voldoet aan IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA
• Type: VYA425/300
• Aantal polen: 4P
• Nominale stroom (In): 25 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Type lekstroom: Type A
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. overspanningspiek: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met adereindhuls: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Omgevingstemperatuur (bedrijf): –25 … +40 °C
• Opslagtemperatuur: –40 … +70 °C
• Afmetingen:
  • Breedte: 70 mm (4 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 365 g

Toepassingen

• Brandbeveiliging in driefaseninstallaties
• Hoofdschakeling in utiliteit, industrie en grotere residentiële installaties
• Beveiliging van lange kabeltrajecten en technische ruimtes
• Circuits met zware elektrische apparaten:
  • HVAC
  • pompen
  • compressoren
  • voedingen
• Installaties waar vierpolige uitschakeling + 300 mA vereist is
• Uitbreiding of vervanging binnen ABB VY-installaties
