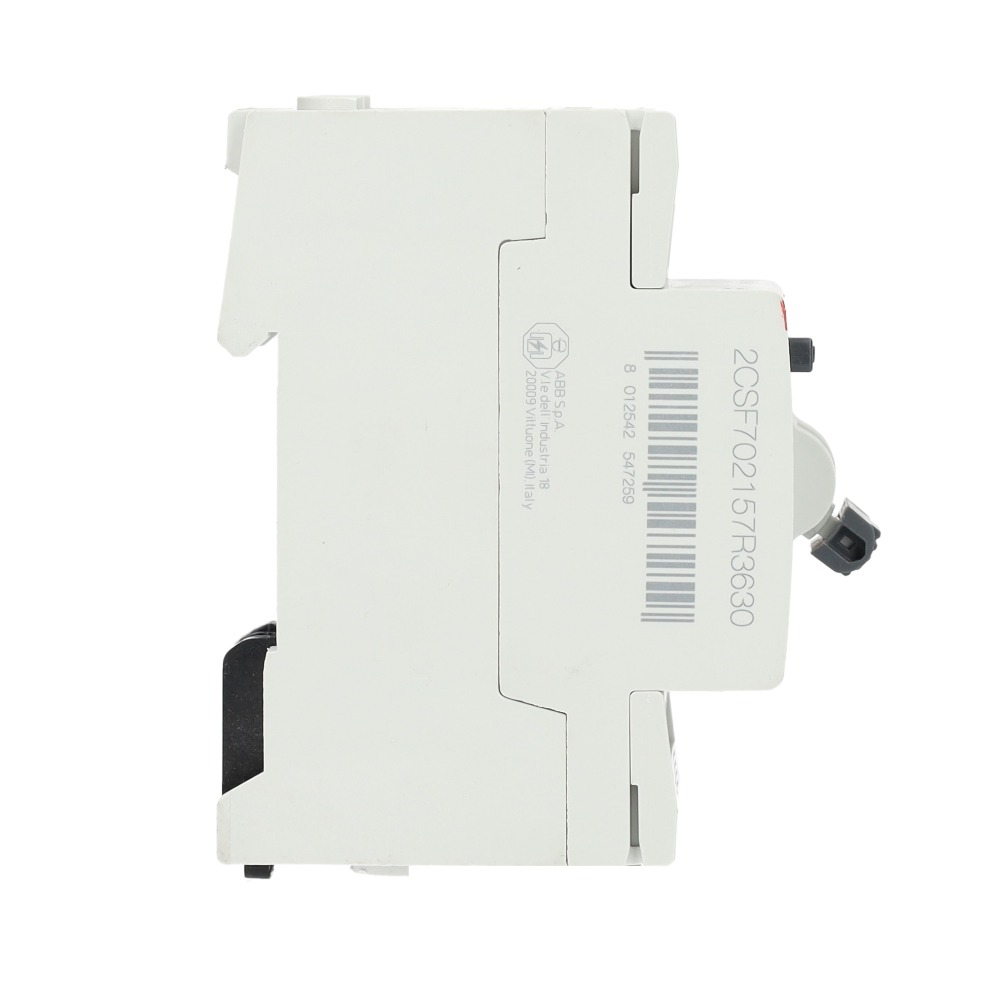

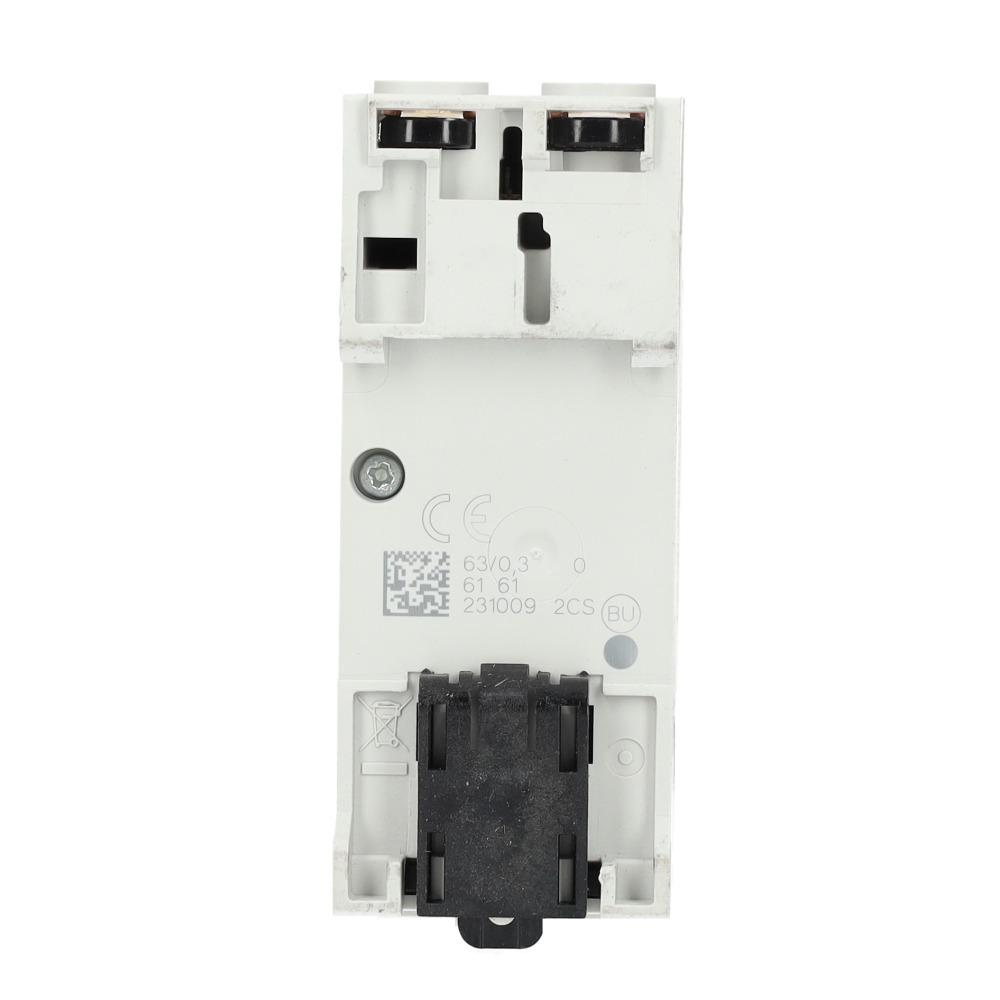

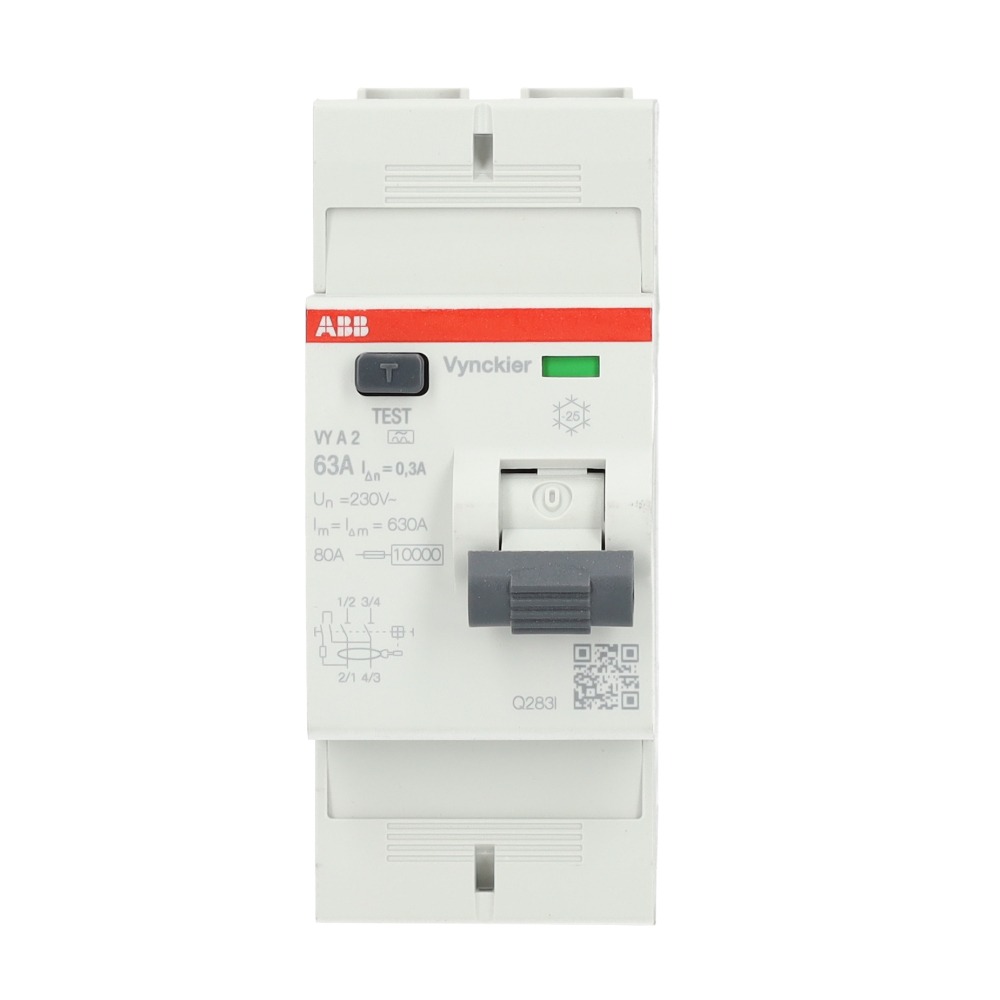

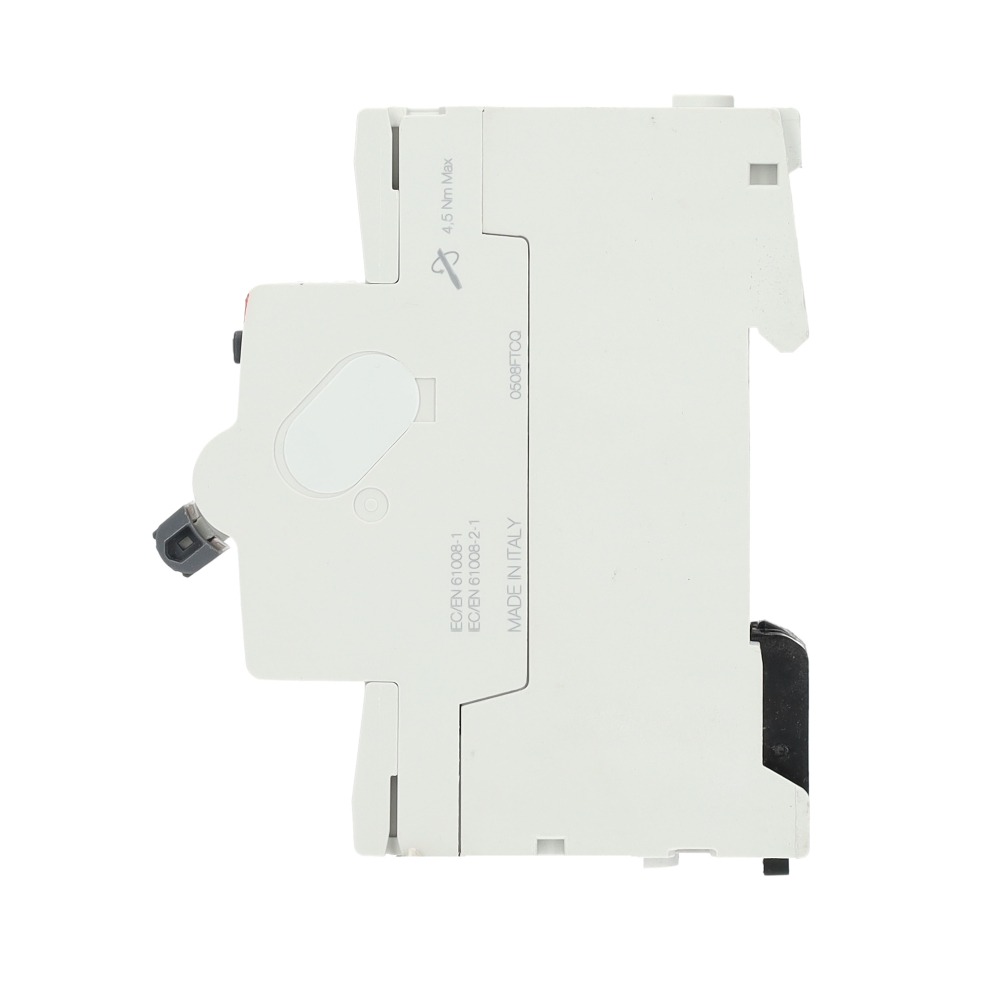

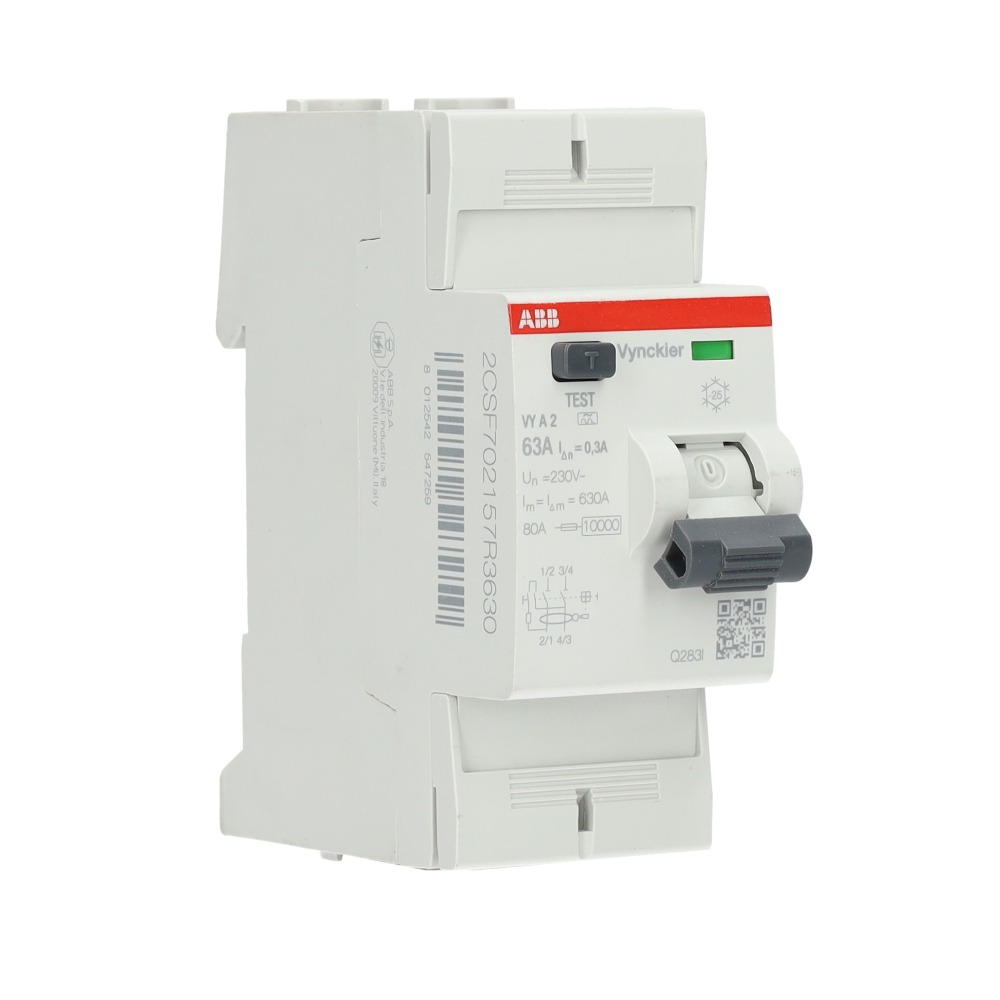

ABB Vynckier differentieelschakelaar 2-polig 63A 300mA type A (VYA263/300)

De ABB Vynckier differentieelschakelaar 2-polig 63A 300mA Type A (type VYA263/300) is een zeer krachtige, professioneel inzetbare differentieelschakelaar uit de ABB VY-serie.

Deze RCCB is ontworpen voor brandbeveiliging en het detecteren van gevaarlijke lekstromen in installaties met hoge belastingen.

Met een nominale stroom van 63 A en een aardlekgevoeligheid van 300 mA is deze uitvoering ideaal als hoofdbeveiliging in utiliteit, industrie en grotere residentiële installaties.

300 mA biedt geen persoonsbeveiliging, maar wél essentiële brandbescherming door thermische aardfouten vroegtijdig te detecteren.

De differentieelschakelaar ondersteunt Type A-detectie en reageert daarmee op zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A). De VYA263/300 voldoet volledig aan IEC/EN 61008-1 en is hierdoor betrouwbaar en veilig voor zware elektrische installaties.

Gebruik en voordelen

De VYA263/300 biedt:

Brandbeveiliging voor zware eindgroepen en hoofdgroepen

Volledige polariteitsonafhankelijkheid voor foutloze installatie

Een zeer robuust ontwerp, geschikt voor langdurig professioneel gebruik

Failsafe biconnect-aansluitklemmen voor veilig aansluiten van grote geleiderdoorsneden tot 35 mm²

De RCCB heeft een hoge betrouwbaarheid dankzij:

• 10.000 elektrische en mechanische cycli
• Rated conditional short-circuit current (Inc) van 10 kA
• Rated service short-circuit capacity (Ics) van 1 kA

De VY-serie is ontwikkeld vanuit duurzaamheidsprincipes:

• 52,5% recyclebaarheid (EN45555)
• 78% gerecycleerde FSC-verpakking
• Geen storting van niet-gevaarlijk afval

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• 63 A nominale stroom — geschikt voor zware eindgroepen en hoofdgroepen
• 300 mA aardlekgevoeligheid — brandbeveiliging
• Type A lekdetectie (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Rated service breaking capacity Ics 1 kA
• Mechanische levensduur 10.000 schakelingen
• Compact: 2 modulen (35 mm breed)
• Failsafe biconnect schroefklemmen, busbar 10–16 mm² compatibel
• IP20 bescherming
• Voldoet aan IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA (A-type RCCB)
• Type: VYA263/300
• Aantal polen: 2P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Type lekstroom: A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. surge current: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service breaking capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met adereindhuls: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Klemtype: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Temperatuurbereik: −25 … +40 °C
• Afmetingen:
  • Breedte: 35 mm (2 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 220 g

Toepassingen

• Brandbeveiliging in utiliteit, industrie en grotere gebouwen
• Hoofdschakeling of beveiliging van zware eindgroepen
• Installaties met hoge vermogens:
  • HVAC
  • warmtepompen
  • compressoren
  • professionele keukeninstallaties
  • machinerie en voedingen
• Lange kabeltrajecten met kans op thermische lekstromen
• Uitbreiding of vervanging in bestaande ABB VY-installaties
