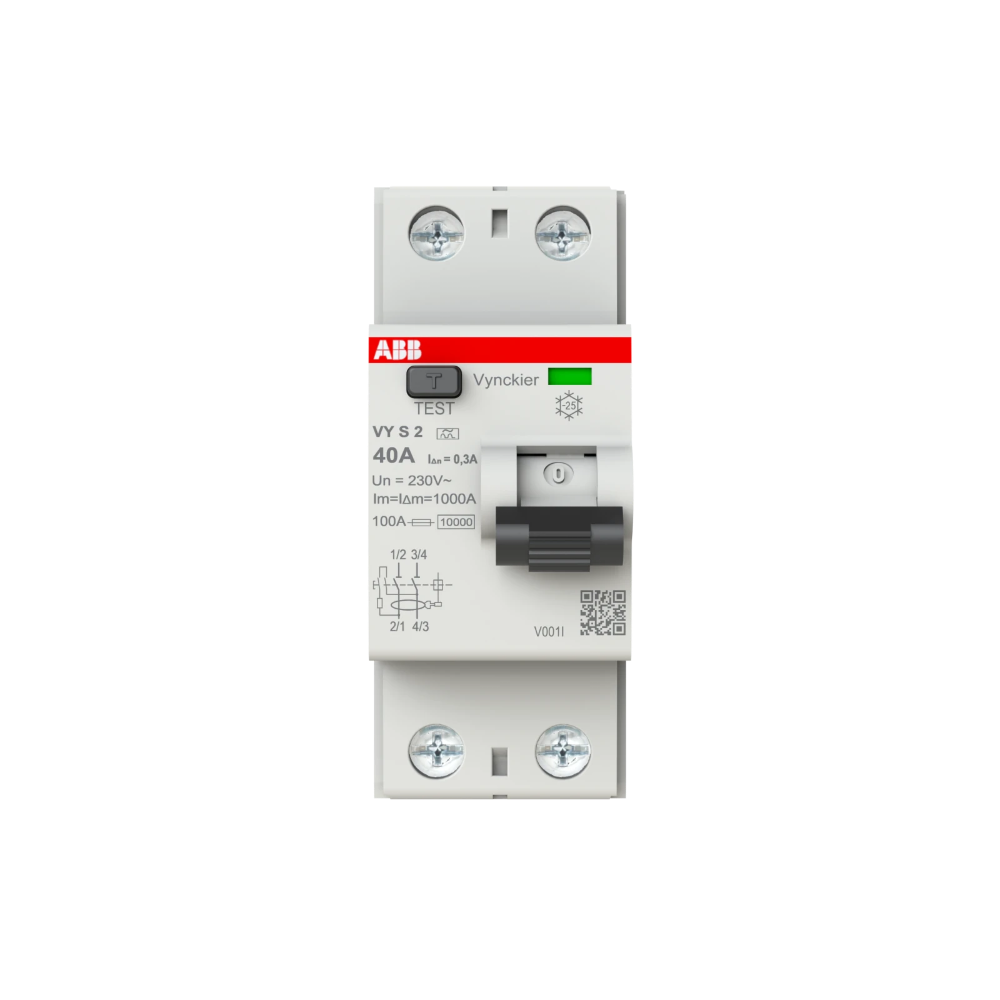

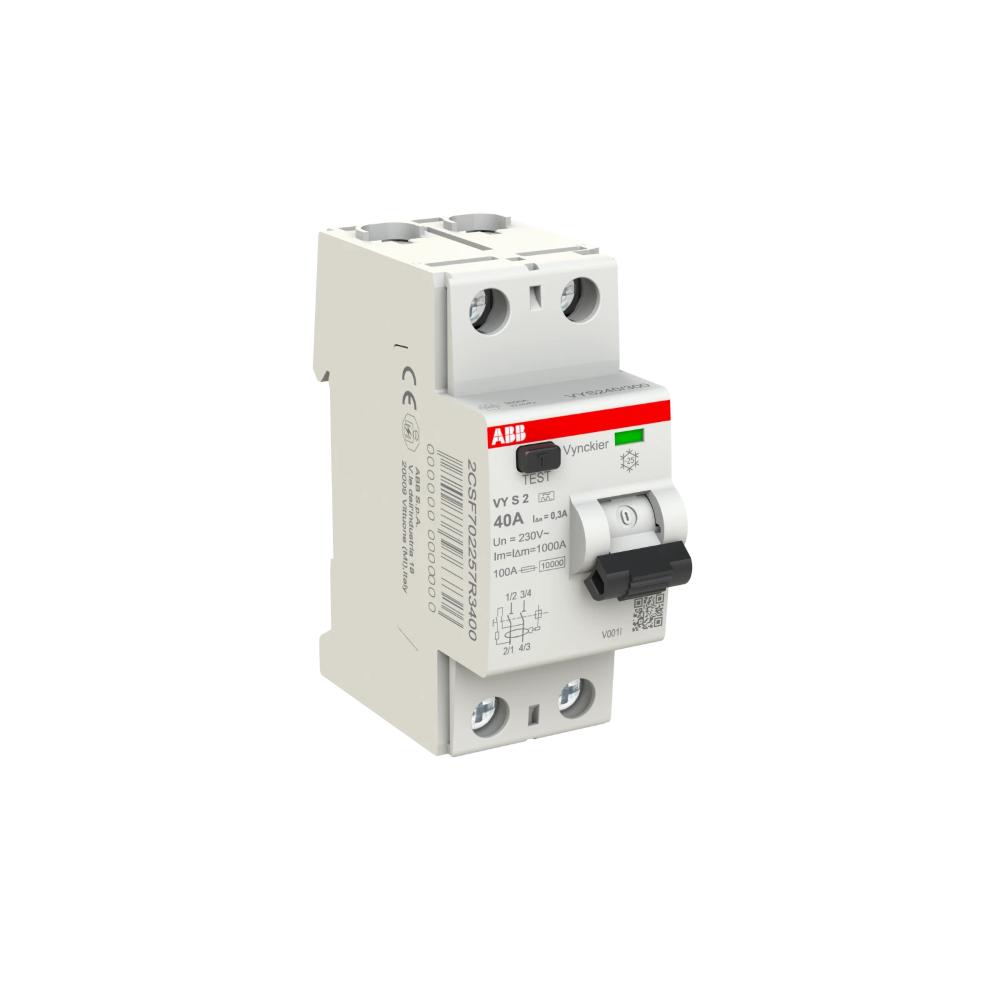

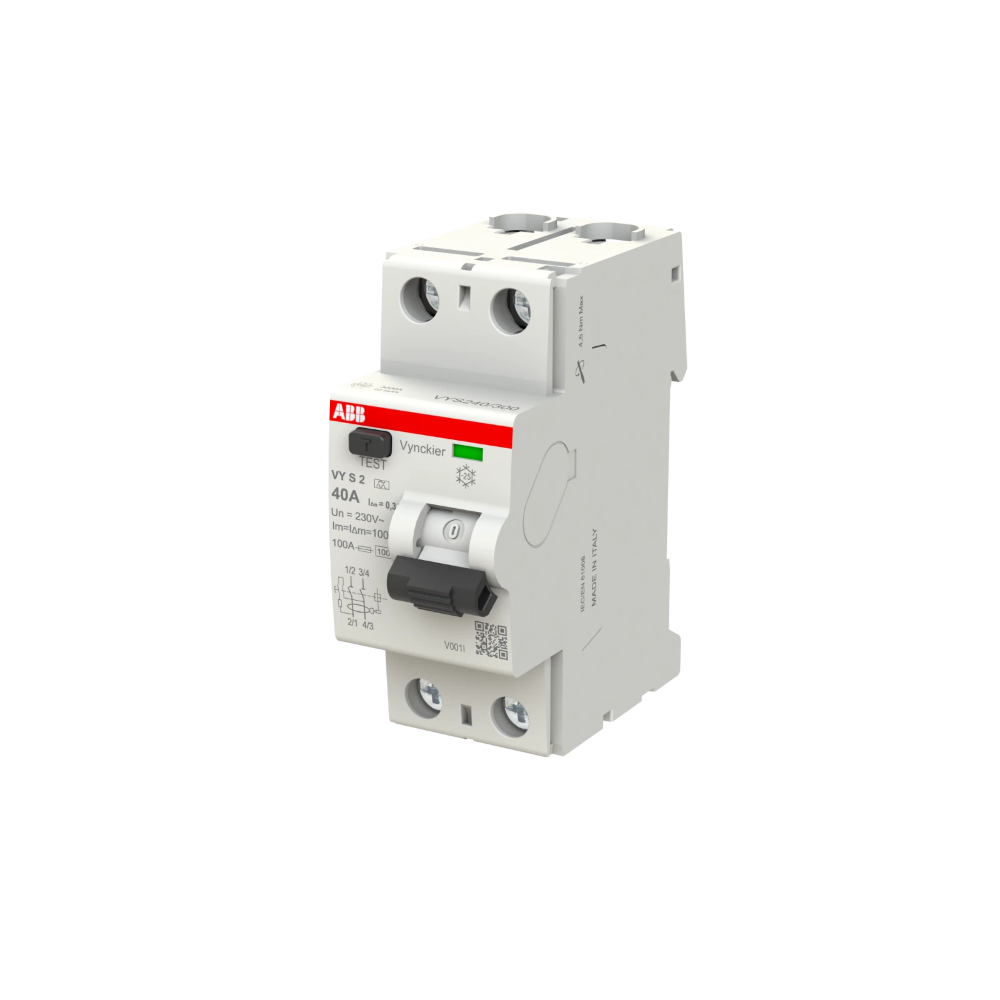

ABB Vynckier differentieelschakelaar 2-polig 40A 300mA type S (VYS240/300)

De ABB Vynckier differentieelschakelaar 2-polig 40A 300mA Type A Selectief (type VYS240/300) is een hoogwaardige selectieve differentieelschakelaar (RCCB) uit de ABB VY S-serie. Deze serie is speciaal ontworpen om hogere selectiviteit te bieden in installaties met meerdere differentieelschakelaars achter elkaar.

Dankzij de selectieve (S-type) uitschakelkarakteristiek wordt ongewenst uitschakelen voorkomen doordat deze differentieelschakelaar een vertraagde uitschakeling heeft. Hierdoor blijft bij een aardfout zoveel mogelijk alleen de aangedane eindgroep uitgeschakeld, terwijl de hoofdbeveiliging actief blijft.

Met een aardlekgevoeligheid van 300 mA is de VYS240/300 een optimale oplossing voor brandbeveiliging in grotere installaties, technische ruimtes en utiliteitstoepassingen. De RCCB ondersteunt Type A-detectie, wat betekent dat zowel AC- als pulserende DC-lekstromen nauwkeurig worden gedetecteerd.

Daarnaast biedt deze selectieve uitvoering een uitzonderlijk hoge surge-immuniteit tot 5 kA, wat hem extra betrouwbaar maakt in omgevingen met spanningspieken, zoals industriële installaties, HVAC-systemen of installaties met zware motoren.

Gebruik en voordelen

Deze differentieelschakelaar is ideaal voor:

• Hoofdbeveiliging in elektrische verdeelborden (selectief t.o.v. downstream 30 mA)
• Brandbeveiliging in utiliteit, industrie, technische ruimtes
• Installaties met zware inductieve belastingen (motoren, HVAC, compressoren)
• Omgevingen met verhoogd risico op spanningspieken
• Lange kabeltrajecten waar thermische lekstromen kunnen optreden
• Belangrijke voordelen:
• Selectieve uitschakeling (S-type) voorkomt ongewenste totale uitval
• Hoge immuniteit tegen piekstromen → bestand tegen 5 kA bliksem-/schakelpieken
• Betrouwbare werking dankzij 10.000 elektrische/mechanische cycli
• Geschikt voor zware belasting met 40 A nominale stroom
• Failsafe biconnect-klemmen voor geleiders tot 35 mm²
• Polariteits-onafhankelijk ontwerp

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• Nominale stroom 40 A
• 300 mA aardlekgevoeligheid — brandbeveiliging
• Type A lekdetectie (AC + pulserend DC)
• Selectief (S-type) — vertraagde uitschakeling
• Surge-immuniteit tot 5 kA
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Duurzaam ontwerp volgens EcoSolutions-criteria
• Compact: 2 modulen breed (35 mm)
• Kleur: RAL 7035
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYS (Selectief Type A RCCB)
• Type: VYS240/300
• Polen: 2P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Type lekstroom: A
• Uitschakelkarakteristiek: Selectief / Time-delayed (S-Type)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Surge-immuniteit: 5 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service breaking capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief 0,75–35 mm²
  • soepel 0,75–35 mm²
  • ferrule 0,75–25 mm²
  • busbar fork 10–16 mm²
• Terminaltype: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Bedrijfstemperatuur: –25 … +65 °C (extra breed bereik!)
• Opslagtemperatuur: –40 … +70 °C
• Afmetingen: 35 × 85 × 69 mm
• Gewicht: 220 g

Toepassingen

• Selectieve hoofdbeveiliging in installaties met meerdere differentieelschakelaars
• Brandbeveiliging in utiliteitsgebouwen en industrie
• Installaties met zware machines of frequente inschakelpieken
• Lange bekabelingstrajecten in technische ruimtes of hallen
• Renovatie of uitbreiding van ABB VY/VYS-installaties
