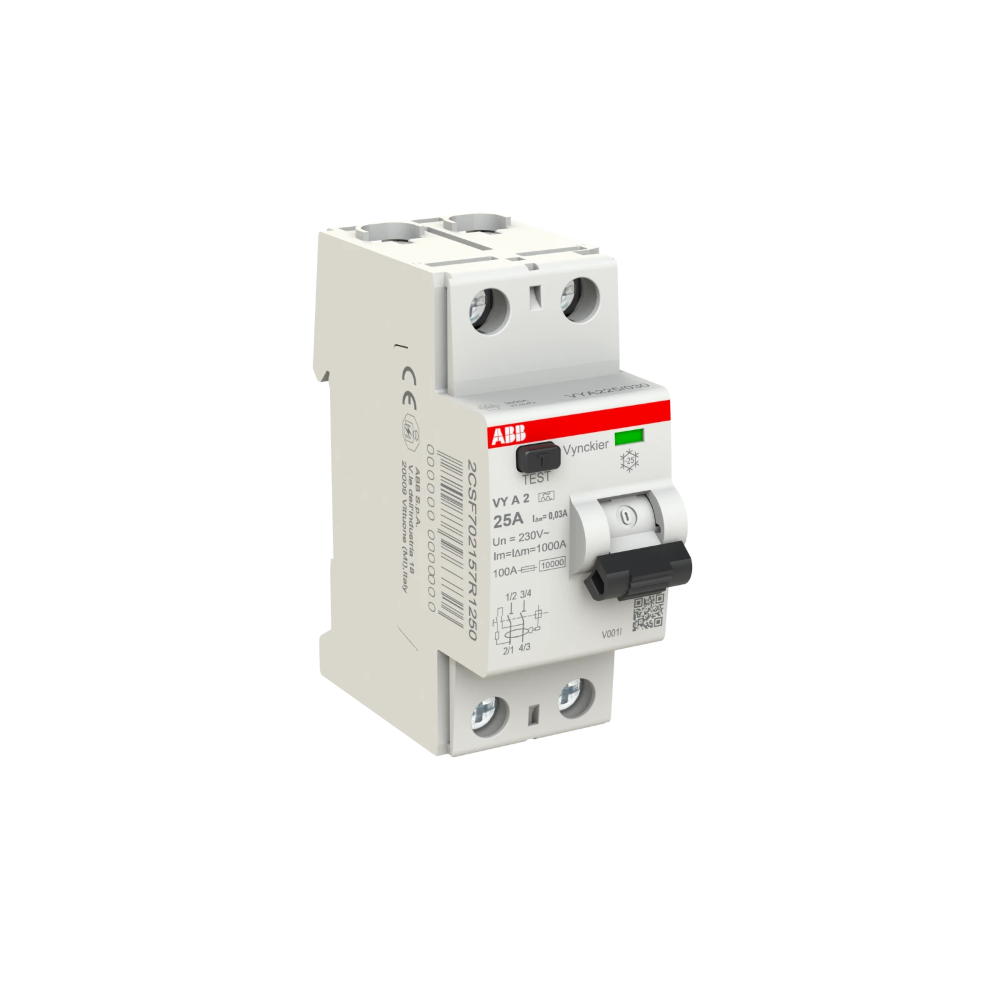

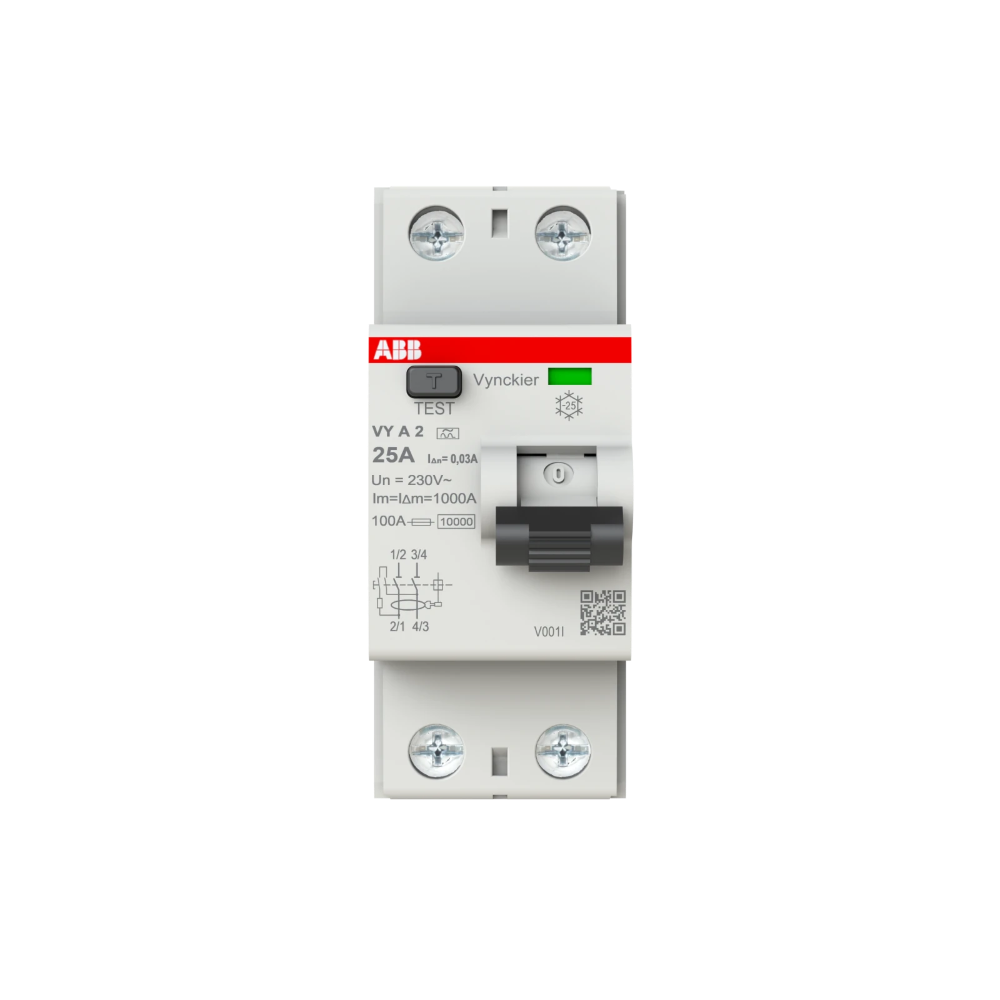

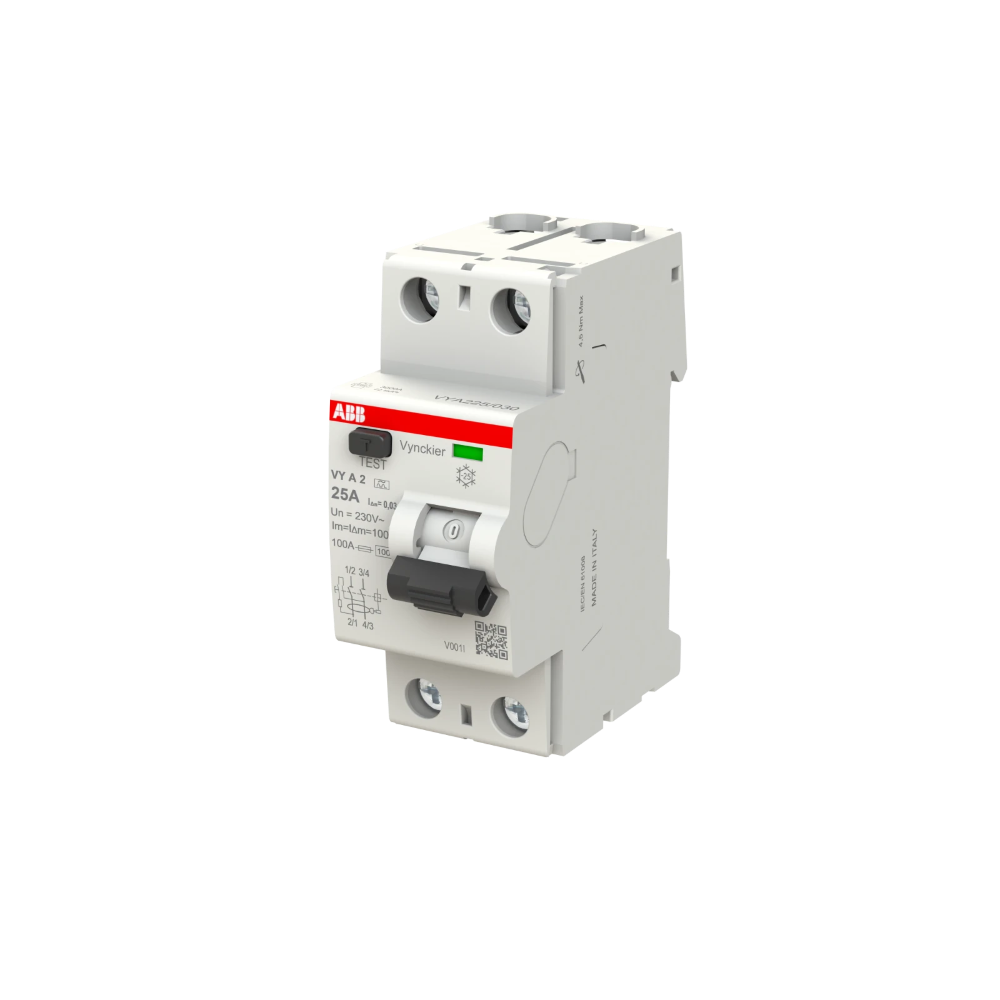

ABB Vynckier differentieelschakelaar 2-polig 25A 30mA type A (VYA225/030)

De ABB Vynckier differentieelschakelaar 2-polig 25A 30mA Type A (type VYA225/030) is een hoogwaardige differentieelschakelaar (RCCB) uit de ABB VY-serie, ontworpen voor betrouwbare beveiliging tegen lekstromen en bescherming van personen tegen elektrische schokken.

Met een aardlekgevoeligheid van 30 mA biedt deze differentieelschakelaar optimale bescherming voor algemene eindgroepen in woningen, utiliteit en lichte industrie.

Dankzij Type A-detectie reageert deze RCCB zowel op wisselstroomlekken (AC) als op pulserende gelijkstroomlekken (A), wat hem geschikt maakt voor moderne elektronische apparatuur zoals wasmachines, kookplaten, EV-laders (AC), dimmers en voedingen.

De VYA225/030 voldoet aan IEC/EN 61008-1, waardoor hij een hoogwaardige, betrouwbare keuze is voor uiteenlopende elektrische installaties.

Gebruik en voordelen

Deze differentieelschakelaar schakelt volledig onafhankelijk van netpolariteit en biedt een snelle foutuitschakeling bij gevaarlijke lekstromen. De failsafe biconnect-klemmen (fork top/bottom) maken een veilige aansluiting mogelijk van zowel massieve als soepele geleiders tot 35 mm², inclusief adereindhulzen tot 25 mm².

Met een mechanische levensduur van 10.000 schakelingen en een robuuste behuizing (RAL 7035 lichtgrijs) is deze RCCB ontworpen voor langdurig betrouwbaar gebruik in zowel residentiële als utilitaire verdeelborden.

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• Type A lekstroomdetectie (AC + pulserende DC)
• Nominale stroom 25 A
• Aardlekgevoeligheid 30 mA (persoonbeveiliging)
• Voorwaardelijk kortsluitvermogen 10 kA (Inc)
• Rated service breaking capacity Ics 1 kA
• Mechanische levensduur 10.000 schakelingen
• Compact 2-moduul ontwerp (35 mm breed)
• Failsafe biconnect schroefklemmen
• Geschikt voor 230–400 V AC installaties
• Compatible met ABB accessoires zoals hulpcontacten en shunt trips
• Duurzaam ontwerp: 52,5% recyclebaar

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA (RCCB)
• Type: VYA225/030
• Aantal polen: 2P
• Type lekstroom: Type A (AC + pulserende DC)
• Nominale stroom (In): 25 A
• Nominale aardlekgevoeligheid (IΔn): 30 mA
• Nominale spanning (Ur/Ue): 230–400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Max. overspanningspiek: 0,25 kA
• Frequentie: 50 Hz
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met adereindhuls: 0,75–25 mm²
  • busbar fork 10–16 mm²
• Schroefklemmen: failsafe biconnect, top/bottom fork
• Montage: DIN-rail
• RAL-kleur: RAL 7035 lichtgrijs
• Beschermingsgraad: IP20
• Pollution degree: 3
• Omgevingstemperatuur (bedrijf): –25 °C … +40 °C
• Opslagtemperatuur: –40 °C … +70 °C
• Afmetingen:
  • Breedte: 35 mm (2 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 220 g

Toepassingen

• Beveiliging van personen tegen elektrische schokken
• Algemene eindgroepen in woningen en utiliteitsbouw
• Toepassingen met elektronische belasting zoals:
  • wasmachines
  • inductiekookplaten
  • voedingen
  • verlichting
  • ventilatiesystemen
• Driefasige installaties met 1-fase aftakkingen
• Paneelbouw en renovatie van bestaande VY-installaties
• Situaties waarin betrouwbaarheid en 30 mA persoonsbeveiliging vereist zijn
