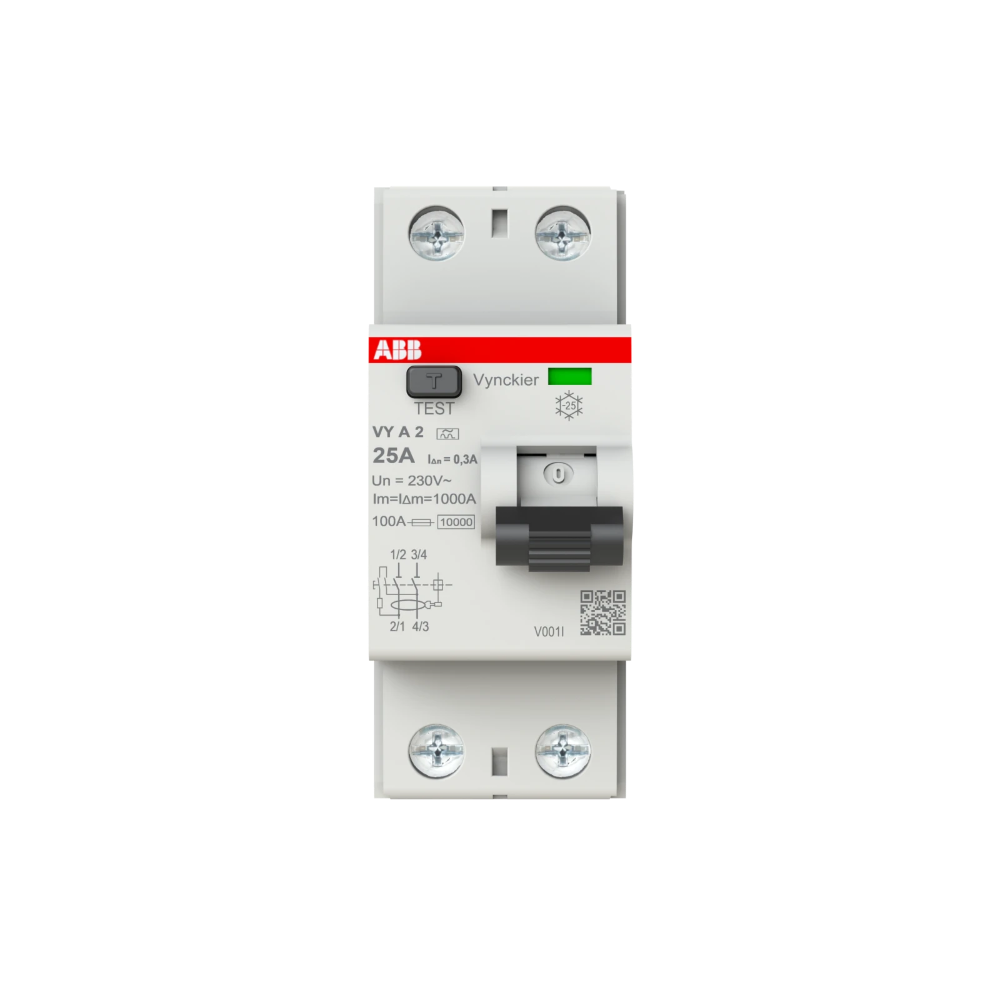

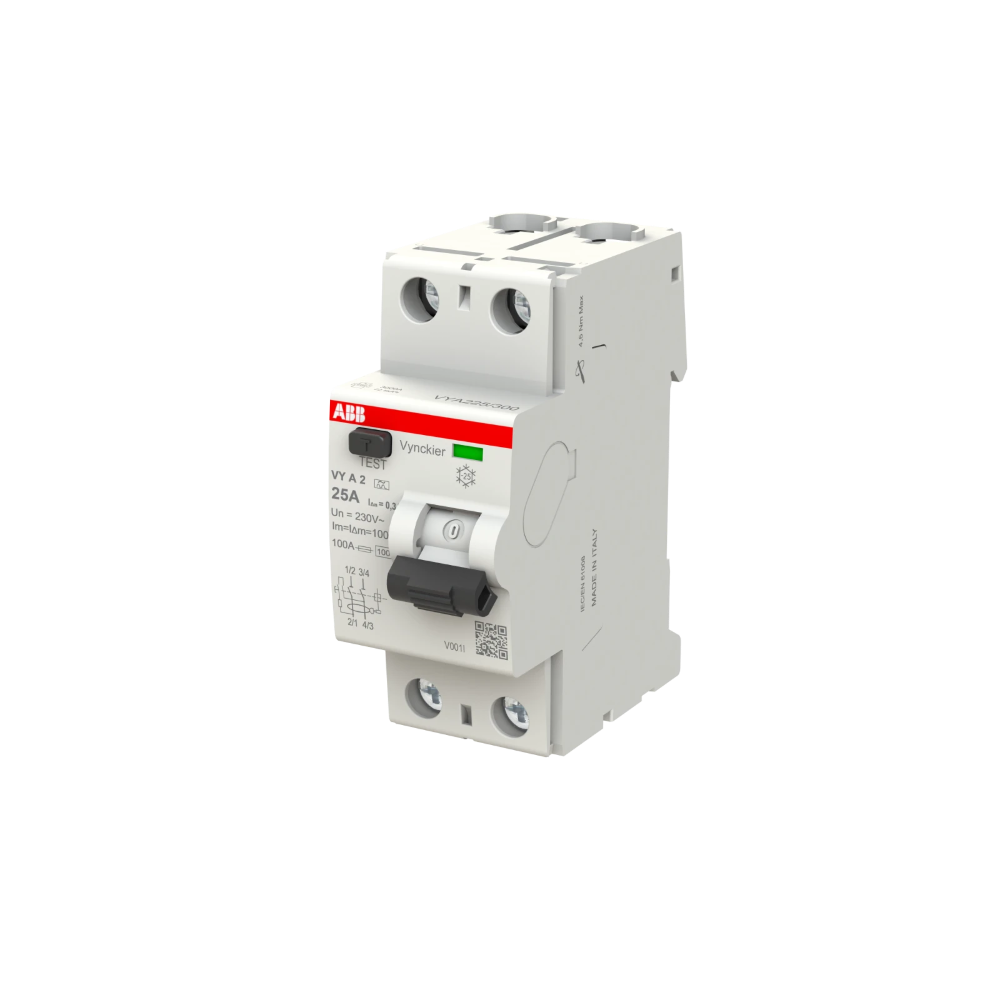

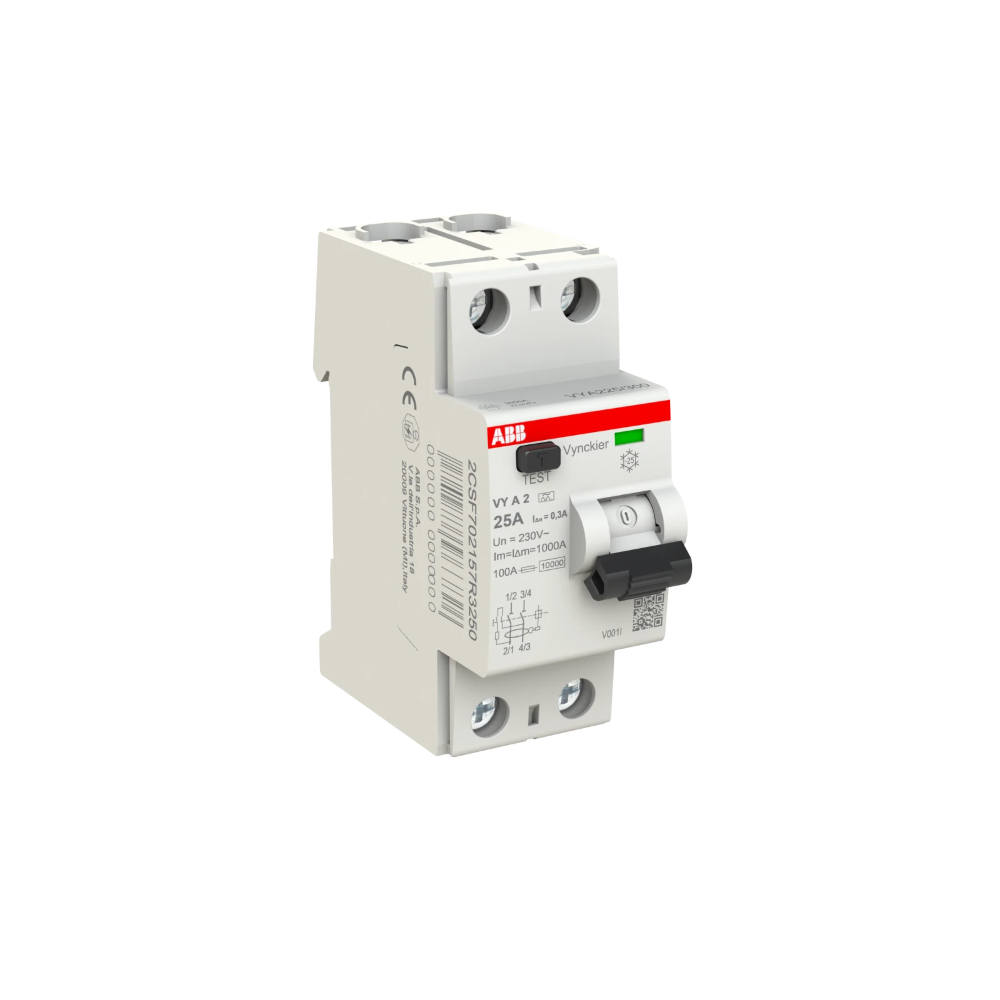

ABB Vynckier differentieelschakelaar 2-polig 25A 300mA type A (VYA225/300)

De ABB Vynckier differentieelschakelaar 2-polig 25A 300mA Type A (type VYA225/300) is een robuuste differentieelschakelaar (RCCB) uit de ABB VY-serie, speciaal ontworpen voor beveiliging tegen gevaarlijke lekstromen in professionele installaties.

Met een aardlekgevoeligheid van 300 mA is deze uitvoering primair bedoeld voor brandbeveiliging en het beperken van thermische risico’s in elektrische installaties, terwijl hij tevens een basisniveau van aanraakbeveiliging biedt voor installaties waar 30 mA niet vereist is.

De RCCB ondersteunt Type A-detectie, waardoor zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A) betrouwbaar worden gedetecteerd — essentieel in moderne installaties met elektronische componenten.

De VYA225/300 voldoet aan IEC/EN 61008-1 en is geschikt voor utiliteit, industrie, technische ruimtes en situaties waarin brandpreventie centraal staat.

Gebruik en voordelen

Deze differentieelschakelaar schakelt betrouwbaar en snel bij gevaarlijke lekstromen, met een conditional short-circuit rating (Inc) van 10 kA. De failsafe biconnect-klemmen (fork top/bottom) zorgen voor een veilige en stevige verbinding van diverse geleidersoorten, waaronder massieve, soepele en adereindhulzen tot 25 mm².

De 300 mA beveiliging is zeer geschikt voor:

• Branddetectie en thermische beveiliging
• Hoofdschakelingen in utilitaire installaties
• Industriële verdeelborden
• Bescherming van lange kabeltrajecten
• Bewaking van circuits waar 30 mA persoonsbeveiliging niet verplicht is
• De compacte uitvoering (35 mm breed) maakt integratie in DIN-railmontage zeer eenvoudig.

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• 300 mA aardlekgevoeligheid — geschikt voor brandbeveiliging
• Nominale stroom 25 A
• Type A lekstroomdetectie (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen 10 kA (Inc)
• Rated service breaking capacity Ics 1 kA
• Mechanische levensduur: 10.000 schakelingen
• Compact ontwerp: 2 modulen breed (35 mm)
• Failsafe biconnect schroefterminalen
• Duurzaam ontwerp: 52,5% recyclebaar
• Compatibel met ABB hulpcontacten en shunt trips
• Voldoet aan IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA (RCCB)
• Type: VYA225/300
• Aantal polen: 2P
• Nominale stroom (In): 25 A
• Nominale aardlekgevoeligheid (IΔn): 300 mA
• Type lekstroom: Type A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. surge current: 0.25 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Rated conditional short-circuit capacity (Inc): 10 kA
• Frequentie: 50 Hz
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met adereindhuls: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Klemtype: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• RAL-kleur: RAL 7035 lichtgrijs
• Beschermingsgraad: IP20
• Pollution degree: 3
• Temperatuur (bedrijf): –25 … +40 °C
• Opslag: –40 … +70 °C
• Afmetingen:
  • Breedte: 35 mm (2 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 220 g

Toepassingen

• Brandbeveiliging in elektrische installaties
• Industriële verdeelborden en technische installaties
• Lange kabeltrajecten of verdeelcircuits met hogere lekstromen
• Utiliteitsruimten (mechanical rooms, technische ruimtes, opslag)
• Installaties waar 300 mA foutstroombeveiliging verplicht of aanbevolen is
• Renovatie of uitbreiding van ABB VY-installaties
