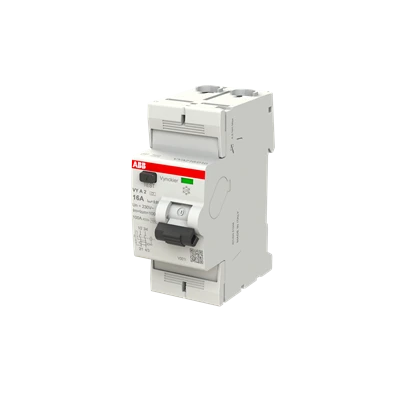

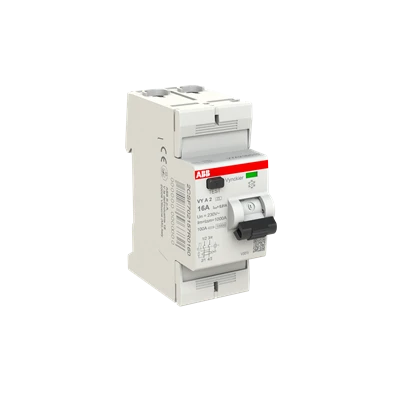

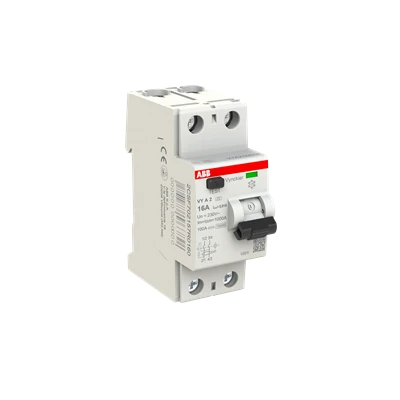

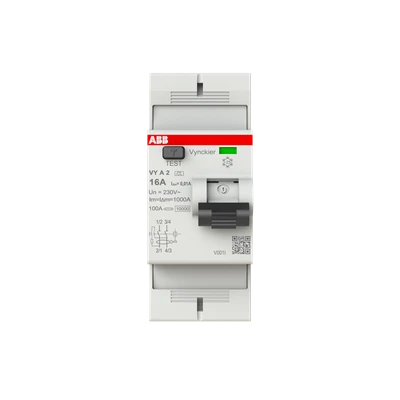

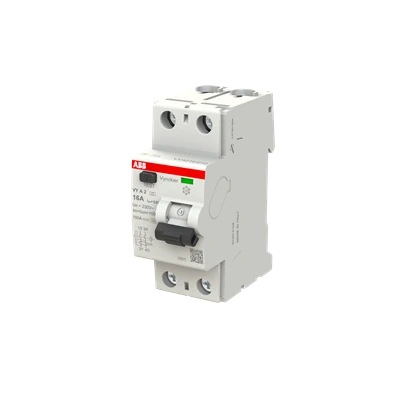

ABB Vynckier differentieelschakelaar 2-polig 16A 10mA type A (VYA216/010)

De ABB Vynckier differentieelschakelaar 2-polig 16A 10mA Type A (type VYA216/010) is een hoogwaardige differentieelschakelaar uit de ABB VY-serie, ontworpen voor optimale bescherming tegen aardfouten en lekstromen. Met een hoge gevoeligheid van 10 mA schakelt deze RCCB al bij zeer kleine lekstromen uit, waardoor hij bijzonder geschikt is voor omgevingen waar verhoogde persoonlijke veiligheid en snelle foutdetectie essentieel zijn — zoals natte ruimten, badkamers, keukens, laboratoria en medische omgevingen.

Deze differentieelschakelaar ondersteunt Type A-detectie, wat betekent dat zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A) betrouwbaar worden gedetecteerd. De VYA216/010 voldoet volledig aan IEC/EN 61008-1 en is geschikt voor een breed scala aan residentiële, utiliteits- en lichte industriële toepassingen.

Gebruik en voordelen

De VYA216/010 biedt betrouwbare lekstroombeveiliging en schakelt onafhankelijk van de netpolariteit, wat zorgt voor een flexibele installatie. De failsafe biconnect-schroefklemmen (fork top/bottom) zorgen voor een stevige aansluiting van zowel massieve als soepele geleiders tot 35 mm².

Met een aardlekgevoeligheid van 10 mA is deze RCCB uitstekend geschikt voor situaties waar extra bescherming tegen elektrische schokken vereist is. De differentieelschakelaar heeft een mechanische levensduur van 10.000 schakelingen en een hoge betrouwbaarheid dankzij ABB’s industriële ontwerpkwaliteit.

De behuizing is uitgevoerd in RAL 7035 lichtgrijs, met een beschermingsgraad IP20, ideaal voor montage in verdeelkasten en DIN-rail installaties.

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• Type A — detecteert AC- en pulserende DC-lekstromen
• Nominale stroom 16 A
• Aardlekgevoeligheid 10 mA (extra hoge persoonsbeveiliging)
• Schakelvermogen Ics 1 kA
• Voorwaardelijk kortsluitvermogen 10 kA (Inc)
• Failsafe biconnect-aansluitklemmen
• Geschikt voor 230–400 V AC installaties
• Compact 2-moduul ontwerp (35 mm breed)
• Duurzaam ontwerp: 52,5% recycleerbaar
• Voldoet aan IEC/EN 61008-1
• Compatibel met ABB hulpcontacten en shunt trips (S2C-H6R, F2C-A1/A2, CAUNIS/H, etc.)

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA (RCCB)
• Type: VYA216/010
• Aantal polen: 2P
• Type aardlekdetectie: Type A
• Nominale stroom (In): 16 A
• Nominale spanning (Ur/Ue): 230–400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Aardlekgevoeligheid (IΔn): 10 mA
• Nominale impulsspanning (Uimp): 4 kV
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Max. overspanningspiek: 0,25 kA
• Frequentie: 50 Hz
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met adereindhuls: 0,75–25 mm²
  • busbar fork 10–16 mm²
• Schroefklemmen: Failsafe biconnect (fork top/bottom)
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Afmetingen:
  • Breedte: 35 mm (2 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 220 g

Toepassingen

• Bescherming van personen tegen elektrische schokken (hoogste veiligheid)
• Badkamers, keukens, vochtige ruimtes en andere risicovolle installatieruimtes
• Residentiële verdeelborden en compacte groepenkasten
• Utiliteit en lichte industrie met nood aan fijne aardlekbeveiliging
• Toepassingen met elektronische belasting zoals:
  • wasmachines
  • kookapparatuur
  • elektronische voedingen
  • dimmers
  • ventilatiesystemen
• Uitbreiding of vervanging binnen ABB VY/A-series
