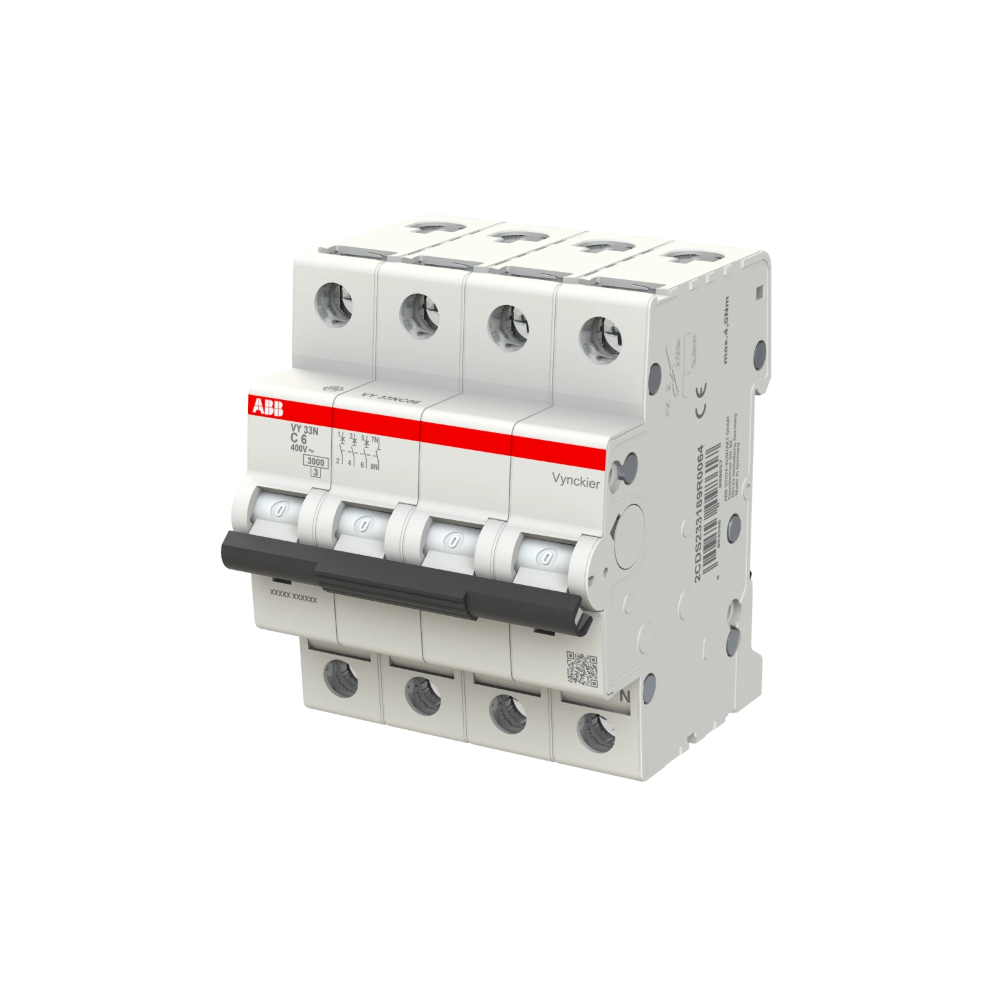

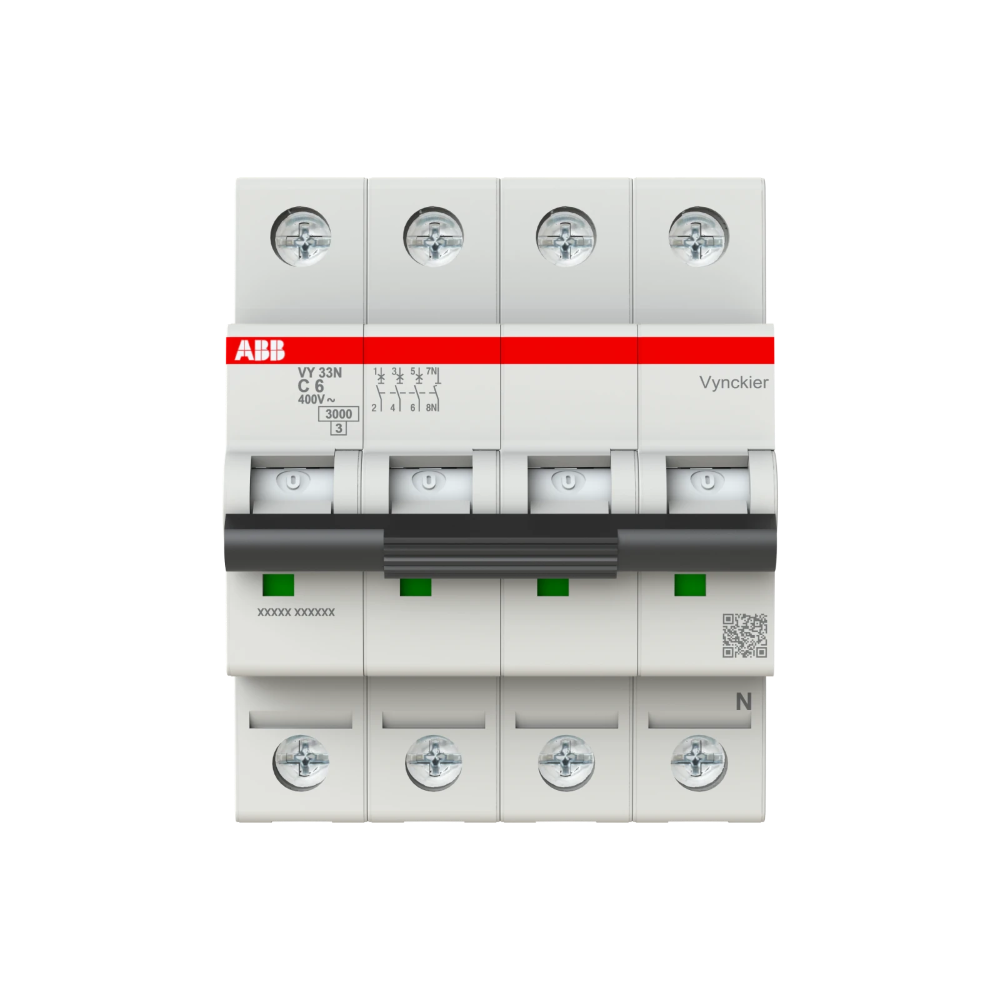

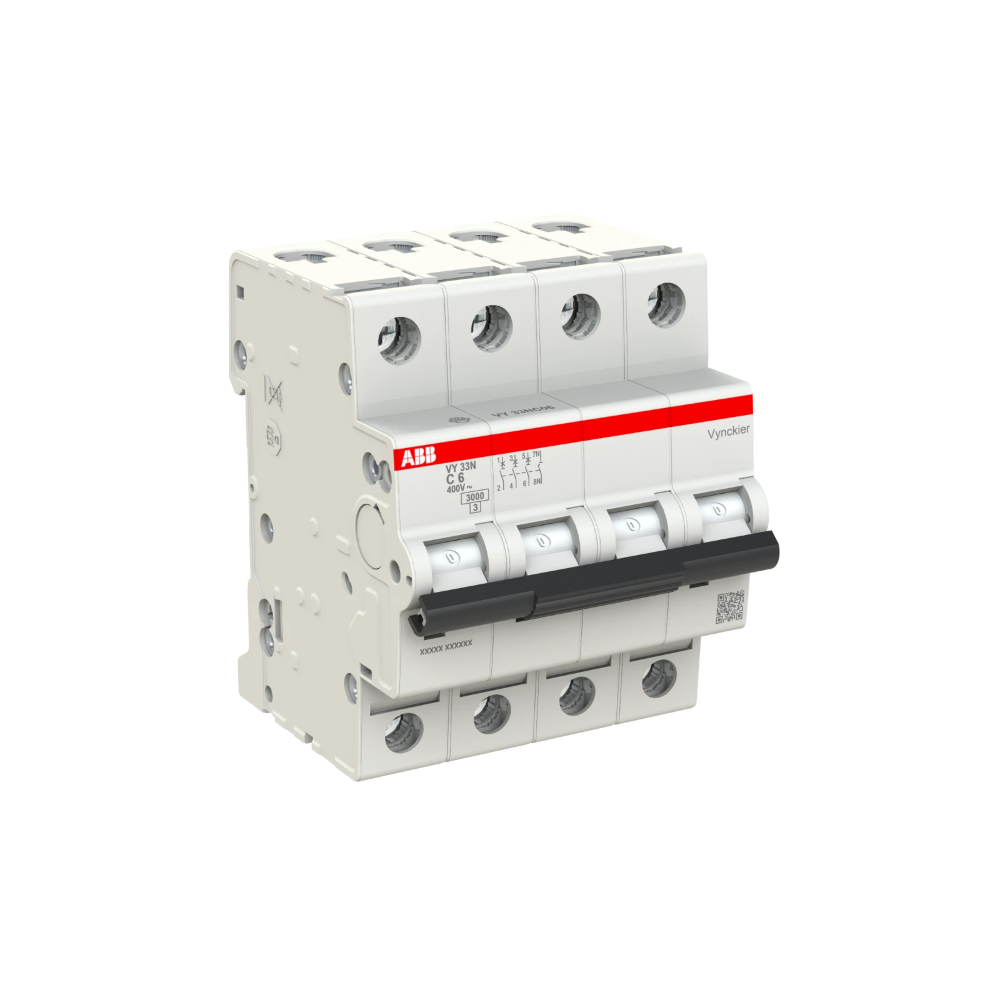

ABB Vynckier automaat 3-polig + nul 6A C-curve (VY33NC06)

De ABB Vynckier automaat 3-polig + nul 6A C-curve (type VY33NC06) is een installatieautomaat uit de ABB VY30-serie, speciaal ontworpen voor het beveiligen van driefasige installaties met meeschakelende nulleider. Deze uitvoering bevat drie beveiligde fasepolen en één meeschakelende nul (3P+N), waardoor alle geleiders gelijktijdig worden losgekoppeld bij een fout of uitschakeling.

Dankzij de C-karakteristiek is deze automaat zeer geschikt voor standaardinstallaties met licht inductieve belastingen zoals motoren, voedingen, relais, spoelen en stuurcircuits. De nominale stroom bedraagt 6 A, met een kortsluitvastheid van 3 kA bij 400 V AC, wat de VY33NC06 ideaal maakt voor professionele toepassingen in woningbouw, utiliteit, machinebouw en paneelbouw.

Gebruik en voordelen

De VY33NC06 biedt een complete afschakeling van zowel de drie fasen als de nulleider, wat essentieel is in systemen met asymmetrische belastingen, gevoelige elektronica of situaties waar de nul niet mag blijven doorlopen tijdens onderhoud of storingen.

Met een breedte van 4 modulen (70 mm) en standaard DIN-railmontage past deze automaat eenvoudig in verdeelborden en besturingspanelen. De duidelijke rood/groene ON/OFF-indicatie verhoogt de veiligheid en maakt de bedrijfsstatus in één oogopslag duidelijk.

De failsafe biconnect-schroefklemmen zorgen voor een veilige en duurzame aansluiting van massieve of soepele geleiders tot 35 mm², geschikt voor uiteenlopende professionele toepassingen.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N) voor driefasige eindgroepen
• C-karakteristiek — ideaal voor licht inductieve belastingen en verhoogde inschakelstromen
• Nominale stroom 6 A, geschikt voor stuur-, meet- en vermogenscircuits
• Drie beveiligde fasepolen + meeschakelende nulleider
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 4 modulen breed (70 mm)
• Rood/groen statusindicatie voor duidelijk schakelgedrag
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke DIN-railpositie
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC06
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 6 A
• Trippkarakteristiek: C
• Neutraalpositie: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 8 W totaal (2 W per beveiligde pool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² (massief / soepel)
  • 0,75–25 mm² (soepel met adereindhuls)
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminaltype: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties waar fase én nul gelijktijdig moeten worden onderbroken
• Geschikt voor kleine motoren, transformatoren, voedingen, verlichting en stuurcircuits
• Ideaal voor besturingspanelen, machinebouw, HVAC-systemen en utiliteitsinstallaties
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Perfect voor systemen waar een betrouwbare C-curve automaat met meeschakelende nul noodzakelijk is
