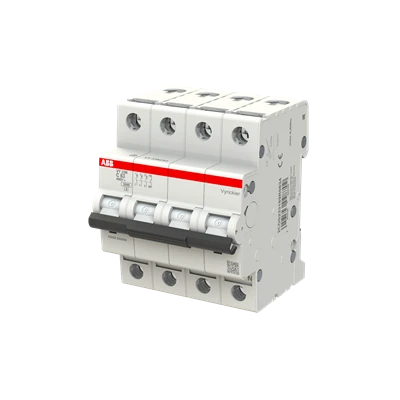

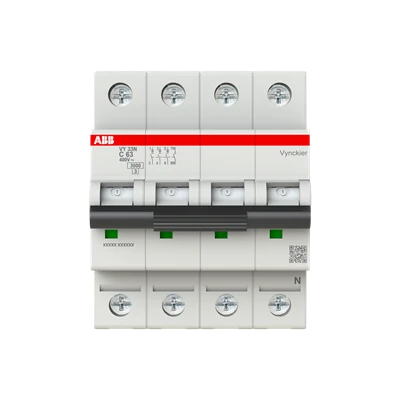

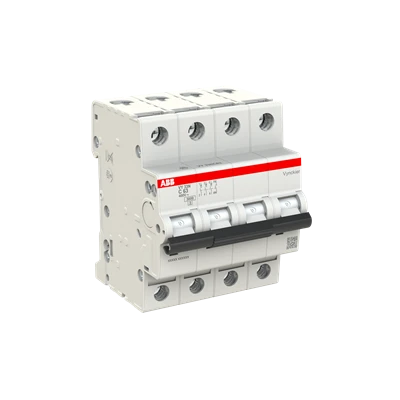

ABB Vynckier automaat 3-polig + nul 63A C-curve (VY33NC63)

De ABB Vynckier automaat 3-polig + nul 63A C-curve (type VY33NC63) is de zwaarste 3P+N-uitvoering binnen de ABB VY30-serie en is ontworpen voor het veilig en betrouwbaar beveiligen van driefasige installaties waarbij zowel de drie fasen als de nulleider gelijktijdig moeten worden onderbroken.

Deze automaat bevat drie thermisch/magnetisch beveiligde fasepolen en één meeschakelende nulleider, waardoor volledige galvanische scheiding plaatsvindt bij uitschakeling.

Dit is essentieel in veeleisende systemen met asymmetrische belasting, gevoelige elektronica of complexe besturings- en vermogenscircuits.

Met een nominale stroom van 63 A, een C-karakteristiek en een kortsluitvastheid van 3 kA bij 400 V AC, biedt de VY33NC63 betrouwbare beveiliging voor zware utilitaire en industriële toepassingen.

Gebruik en voordelen

De VY33NC63 is ontworpen voor DIN-railmontage en neemt 4 modulen (70 mm) in beslag. De duidelijk zichtbare rood/groene ON/OFF-indicatie toont onmiddellijk de bedrijfsstatus, wat de veiligheid tijdens bediening en onderhoud verhoogt.

Doordat de nulleider meeschakelt samen met de drie fasen, worden gevaarlijke zwevende nulpotentials voorkomen — cruciaal bij systemen met ongelijke belasting of elektronische apparatuur. De failsafe biconnect-klemmen ondersteunen zowel massieve als soepele geleiders tot 35 mm², waardoor een stabiele en veilige aansluiting gewaarborgd is, zelfs bij hoge stromen.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N)
• C-karakteristiek — geschikt voor licht inductieve belastingen en aanloopstromen
• Nominale stroom 63 A, ideaal voor zware industriële vermogensverdeling
• Drie beveiligde fasepolen + meeschakelende neutraal
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC (IEC 60898-1)
• Schakelvermogen 3 kA
• Breedte: 4 modulen (70 mm)
• Rood/groen ON/OFF-statusindicatie
• Biconnect-schroefterminals voor soepele en massieve geleiders
• Geschikt voor elke DIN-railmontagepositie
• Robuuste behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC63
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 63 A
• Trippkarakteristiek: C
• Neutraalpositie: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV op 2000 m, 6,2 kV op zeeniveau)
• Kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 19,2 W totaal (≈ 4,8 W per fasepool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² massief/soepel
  • 0,75–25 mm² soepel met adereindhuls
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Type klemmen: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 10.000 schakelingen
• Afmetingen (b × h × d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Zware driefasige systemen waar fase én nulleider gelijktijdig moeten worden afgeschakeld
• Industriële vermogensverdeling, zware motoren, HVAC-installaties, compressoren, transformatoren
• Paneelbouw, machinebouw en utiliteitstoepassingen
• Installaties met gevoelige elektronica of sterk ongelijke belasting
• Uitbreiding of renovatie van ABB/Vynckier-installaties
