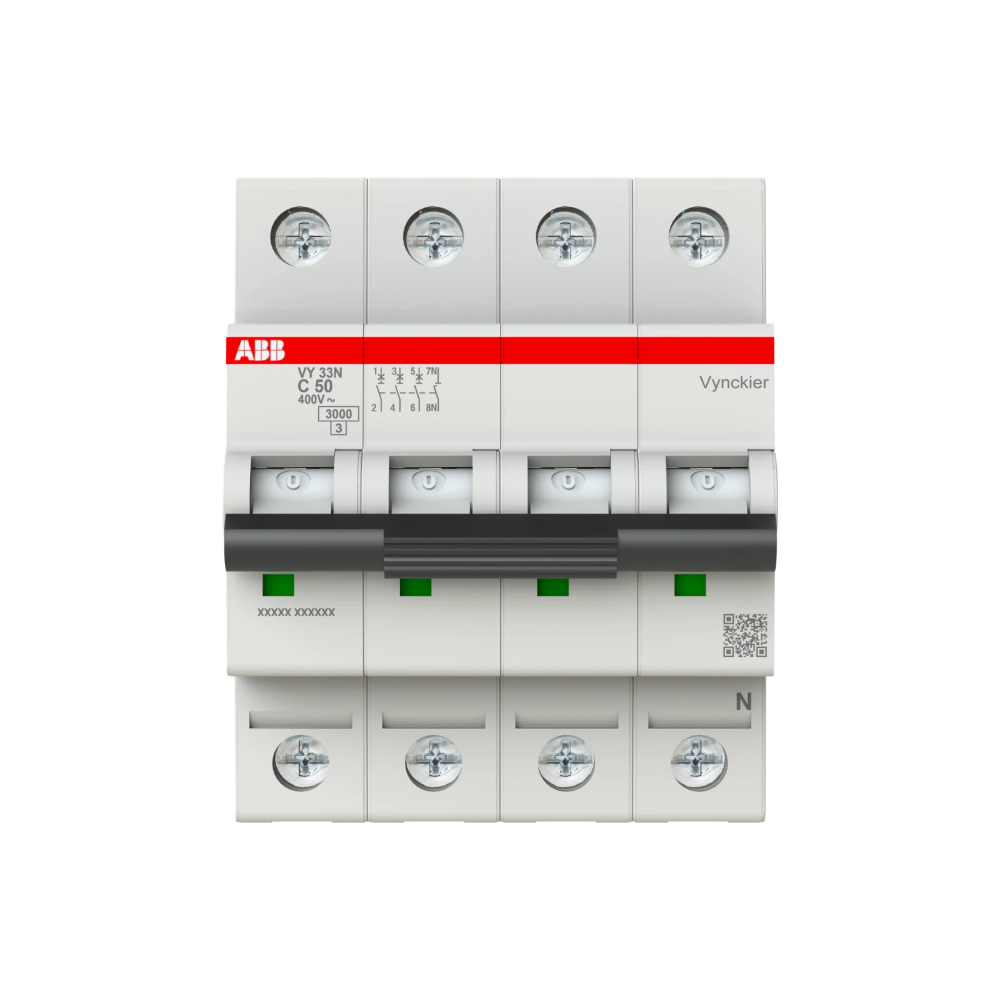

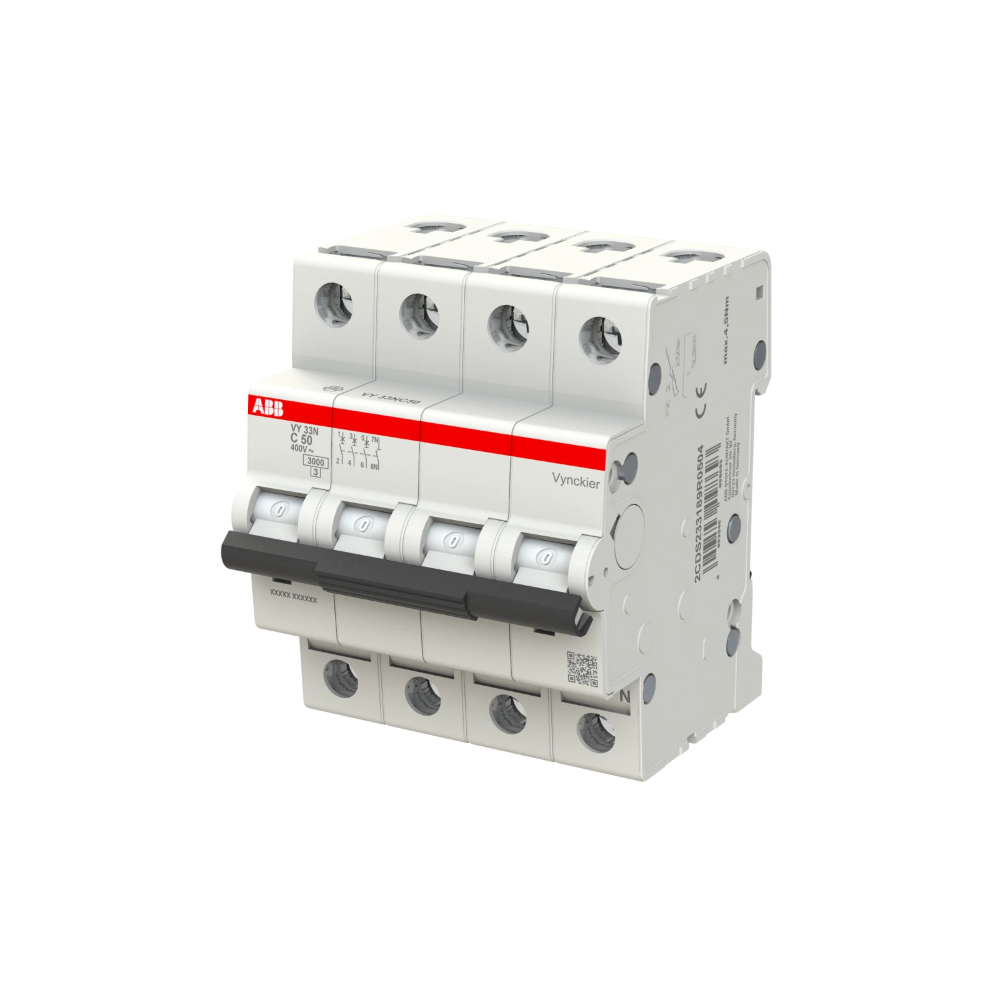

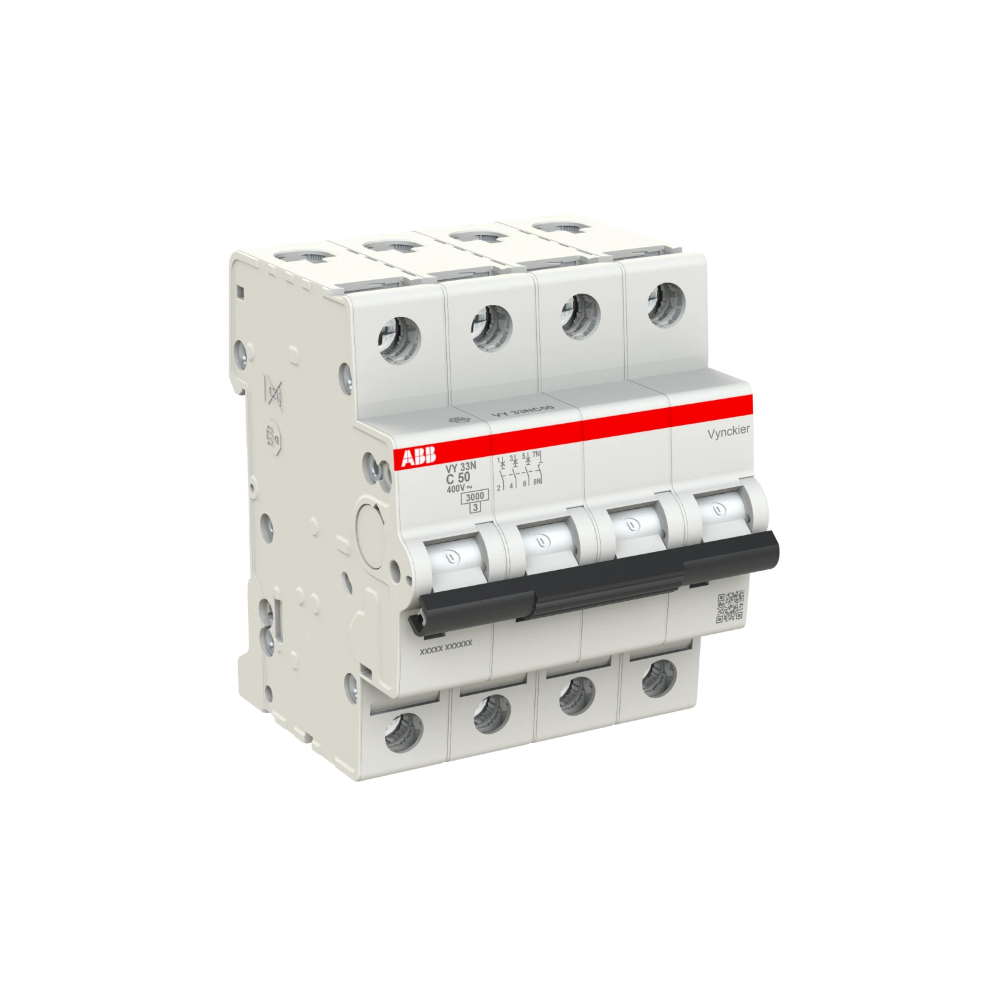

ABB Vynckier automaat 3-polig + nul 50A C-curve (VY33NC50)

De ABB Vynckier automaat 3-polig + nul 50A C-curve (type VY33NC50) is een krachtige installatieautomaat uit de ABB VY30-serie, ontwikkeld voor driefasige installaties waarin zowel de drie fasen als de nulleider gelijktijdig moeten worden onderbroken. Deze uitvoering bevat drie beveiligde fasepolen en een meeschakelende nul (3P+N), waardoor een volledige galvanische scheiding wordt gewaarborgd tijdens uitschakeling.

Dit is van groot belang bij industriële en utilitaire toepassingen met asymmetrische belasting, gevoelige elektronica of complexe besturingscircuits.

Met een nominale stroom van 50 A, een C-karakteristiek en een kortsluitvastheid van 3 kA bij 400 V AC, biedt de VY33NC50 betrouwbare bescherming voor zware vermogensgroepen in paneelbouw, machinebouw, HVAC-systemen en industriële verdeelinrichtingen.

Gebruik en voordelen

Deze automaat is ontworpen voor snelle installatie op standaard DIN-rails en neemt 4 modulen (70 mm) in beslag. De duidelijk zichtbare rood/groen ON/OFF-indicatie zorgt voor extra veiligheid tijdens werkzaamheden en maakt het eenvoudig om de schakelstatus te controleren.

De meeschakelende nulleider voorkomt zwevende nulspanningen, wat cruciaal is in asymmetrische of elektronisch gevoelige systemen. De failsafe biconnect-schroefklemmen ondersteunen geleiders tot 35 mm², wat een zeer robuuste en duurzame aansluiting garandeert.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N)
• C-karakteristiek — ideaal voor licht inductieve belastingen en hogere inschakelstromen
• Nominale stroom 50 A, geschikt voor zware industriële vermogensverdeling
• Drie beveiligde fasepolen + meeschakelende neutraal
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC (IEC 60898-1)
• Schakelvermogen 3 kA
• Breedte: 4 modulen (70 mm)
• Rood/groen schakelstandindicatie
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor elke DIN-railpositie
• Behuizing: RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC50
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 50 A
• Trippkarakteristiek: C
• Neutraleterminal: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV zeeniveau)
• Kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 14,4 W totaal (≈3,6 W per beveiligde pool)
• Aansluitdoorsnede:
  • 0,75–35 mm² massief/soepel
  • 0,75–25 mm² soepel met adereindhuls
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminals: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 met gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 10.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Industriële vermogensverdeling en zware driefasige circuits
• HVAC-systemen, motoren, pompen, compressoren en transformatoren
• Paneelbouw en machinebouw
• Beveiliging van installaties met asymmetrische belastingen of gevoelige elektronica
• Renovatie en uitbreiding van ABB/Vynckier-installaties
