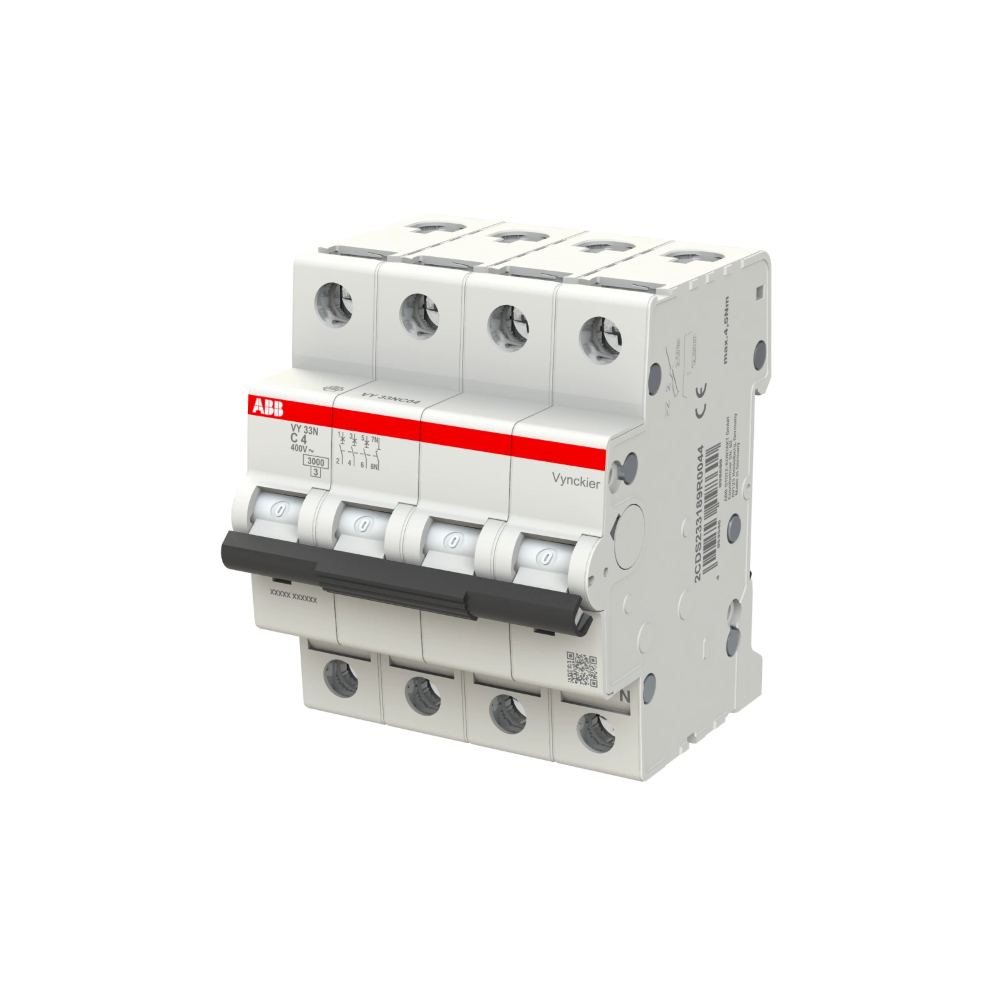

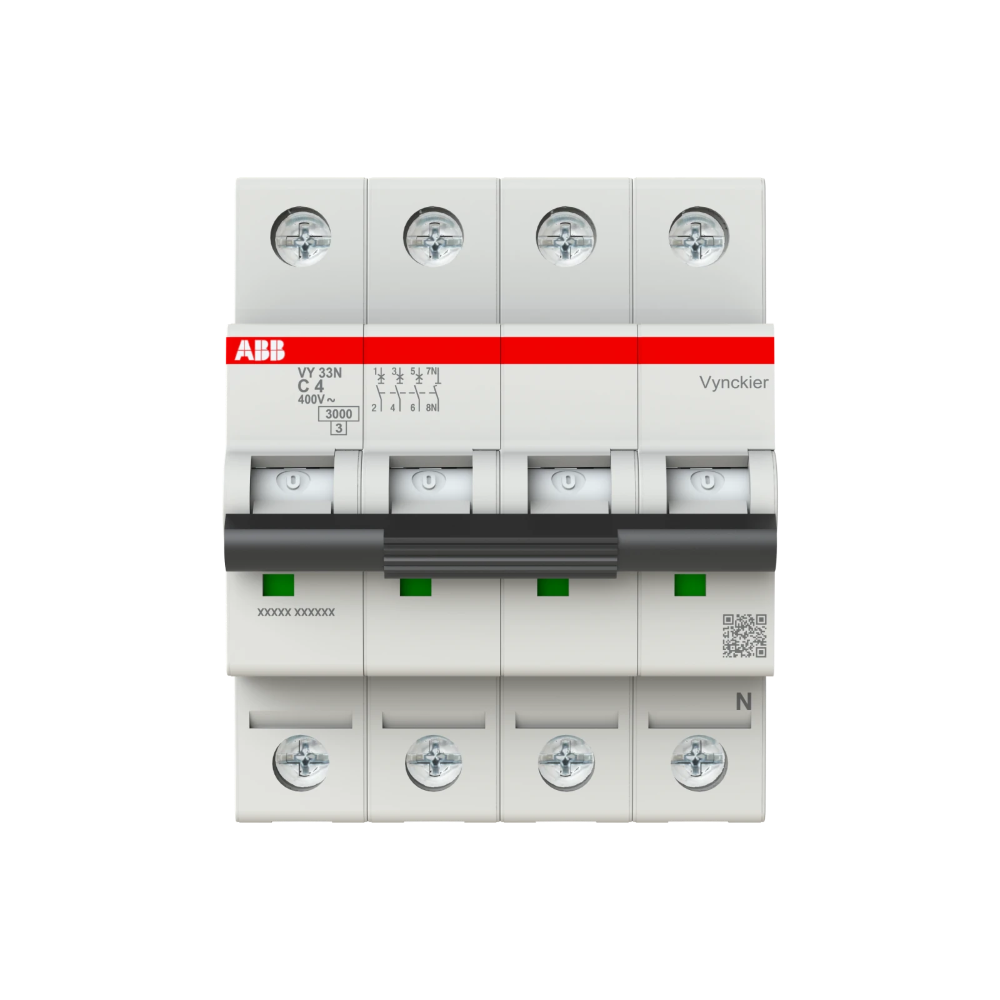

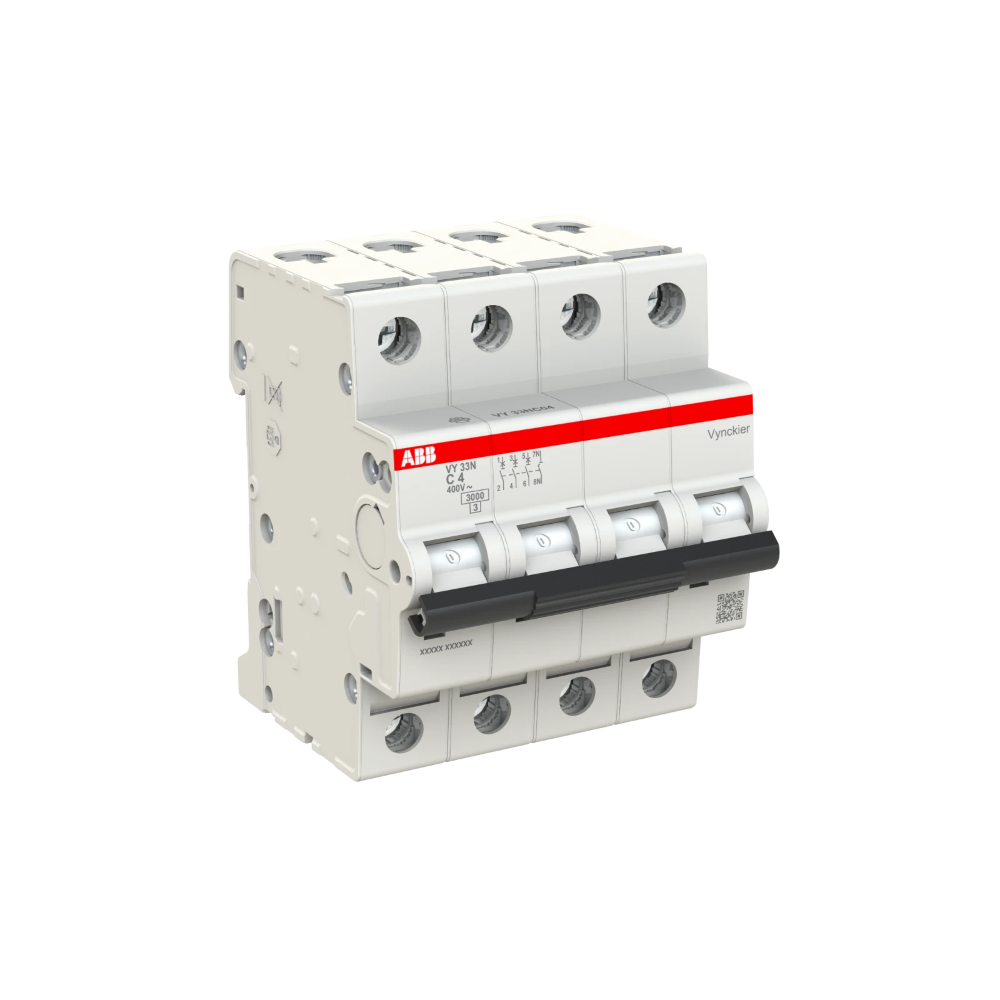

ABB Vynckier automaat 3-polig + nul 4A C-curve (VY33NC04)

De ABB Vynckier automaat 3-polig + nul 4A C-curve (type VY33NC04) is een compacte installatieautomaat uit de ABB VY30-serie, ontworpen voor het betrouwbaar beveiligen van driefasige installaties met nulleider tegen overbelasting en kortsluiting. Deze uitvoering beschikt over drie beveiligde fasepolen en één meeschakelende nulgeleider (3P+N), waardoor alle geleiders gelijktijdig worden onderbroken.

Dankzij de C-karakteristiek is de automaat geschikt voor standaard installaties met licht inductieve belastingen, zoals kleine motoren, spoelen, transformatoren, voedingen en stuurcircuits. De VY33NC04 heeft een nominale stroom van 4 A en een kortsluitvastheid van 3 kA bij 400 V AC, wat hem geschikt maakt voor professionele toepassingen in woningbouw, utiliteit en paneelbouw.

Gebruik en voordelen

De VY33NC04 is ideaal voor installaties waar zowel de fasen als de nulleider veilig en gelijktijdig moeten worden geschakeld. Dit is essentieel bij gevoelige elektronica, asymmetrische belastingen en installaties waarin de nul niet mag blijven doorlopen bij fouten of onderhoud.

De automaat is uitgevoerd als 4-modulen breed (70 mm) en past daarmee op standaard DIN-rails in verdeelkasten en paneelbouwtoepassingen. De rode/groene schakelstandindicatie geeft duidelijk de bedrijfsstatus weer, wat de veiligheid en het bedieningsgemak verhoogt.

De failsafe biconnect-schroefklemmen zijn geschikt voor massieve of soepele geleiders tot 35 mm², waardoor een robuuste en veelzijdige aansluiting gegarandeerd is.

Kenmerken

• Installatieautomaat 3-polig + nul voor driefasige eindgroepen met meeschakelende nulleider
• C-karakteristiek — geschikt voor licht inductieve belastingen en hogere inschakelstromen
• Nominale stroom 4 A, ideaal voor stuur-, meet- en verlichtingscircuits
• Drie beveiligde polen + meeschakelende nul (3P+N)
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 4 modulen breed (70 mm)
• Rood/groen statusindicatie (ON/OFF) voor veiligheid en overzicht
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor elke montagepositie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC04
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 4 A
• Trippkarakteristiek: C
• Neutraalpositie: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 7,2 W totaal (1,8 W per beveiligde pool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² (massief / soepel)
  • 0,75–25 mm² (soepel met adereindhuls)
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminaltype: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ±20.000 schakelingen
• Elektrische levensduur: ±20.000 schakelingen (AC)
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties waar fase én nul gezamenlijk moeten worden onderbroken
• Geschikt voor verlichting, stuurcircuits, kleine motoren, voedingen en spoelen
• Toepasbaar in woningbouw, utiliteit, paneelbouw en industriële besturingskasten
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Ideaal voor systemen waar volledige gelijktijdige onderbreking van alle geleiders essentieel is
