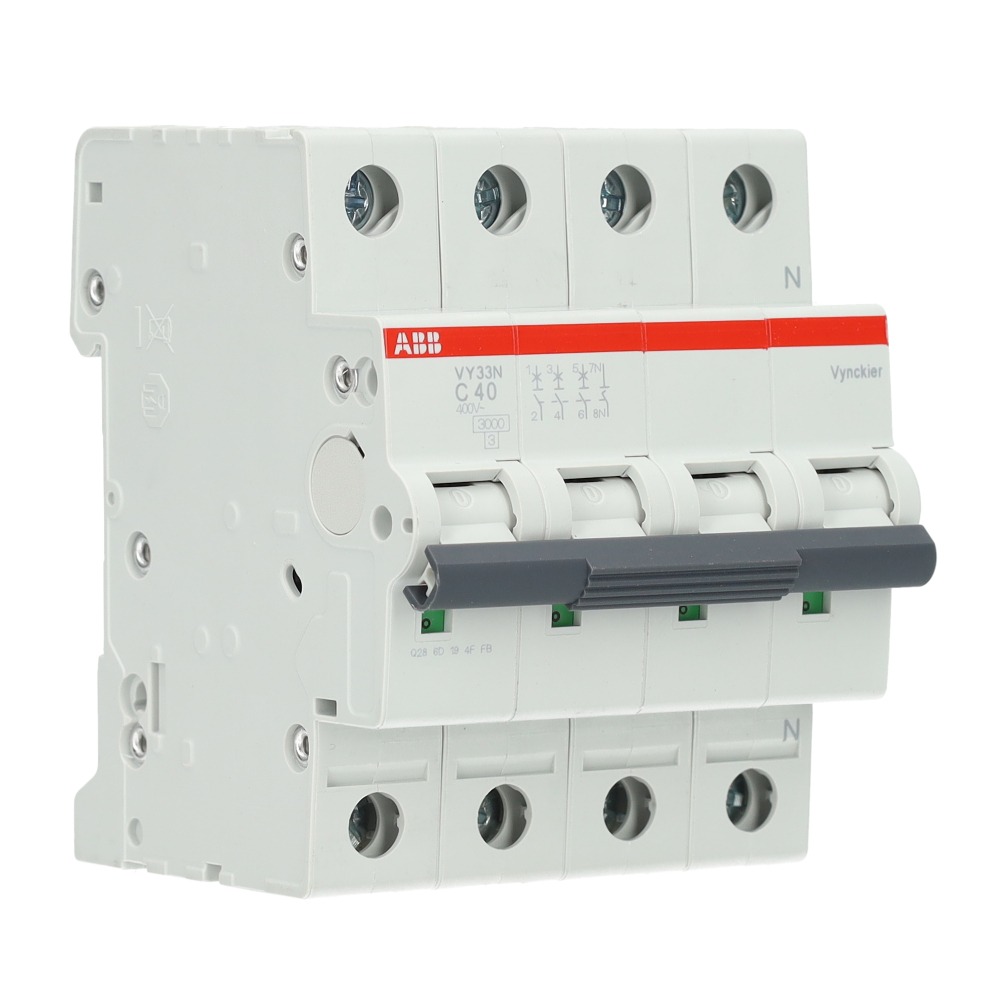

ABB Vynckier automaat 3-polig + nul 40A C-curve (VY33NC40)

De ABB Vynckier automaat 3-polig + nul 40A C-curve (type VY33NC40) is een krachtige installatieautomaat uit de ABB VY30-serie, ontwikkeld voor driefasige installaties waar zowel de drie fasen als de nulleider gelijktijdig moeten worden onderbroken. Deze uitvoering bevat drie beveiligde fasepolen en een meeschakelende nul (3P+N), waardoor volledige galvanische scheiding wordt gegarandeerd bij uitschakeling — essentieel bij asymmetrische belastingen, gevoelige elektronica en industriële besturingscircuits.

Met een nominale stroom van 40 A, een C-karakteristiek en een kortsluitvastheid van 3 kA bij 400 V AC, biedt de VY33NC40 een robuuste en betrouwbare oplossing voor utiliteitsinstallaties, machinebouw, paneelbouw en industriële vermogensverdeling.

Gebruik en voordelen

De automaat neemt 4 modulen (70 mm) in beslag en is ontworpen voor montage in elke standaard DIN-railmontagekast. De rode/groene statusindicatie geeft duidelijk aan of de automaat in- of uitgeschakeld staat, wat belangrijk is voor veilig onderhoud en bedrijfsvoering.

Dankzij de meeschakelende nul worden fase- en nulleider altijd gelijktijdig onderbroken, waardoor zwevende nulpotentials worden voorkomen. Dit maakt de automaat bijzonder geschikt voor systemen met ongelijke belasting over de fasen of apparatuur die gevoelig is voor spanningsschommelingen.

De failsafe biconnect-klemmen bieden veilige en stabiele bedrading voor geleiders tot 35 mm².

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N)
• C-karakteristiek — ideaal voor licht inductieve belastingen en inschakelstromen
• Nominale stroom 40 A, geschikt voor zwaarbelaste circuits
• Drie beveiligde fasepolen + meeschakelende neutraal
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Breedte: 4 modulen (70 mm)

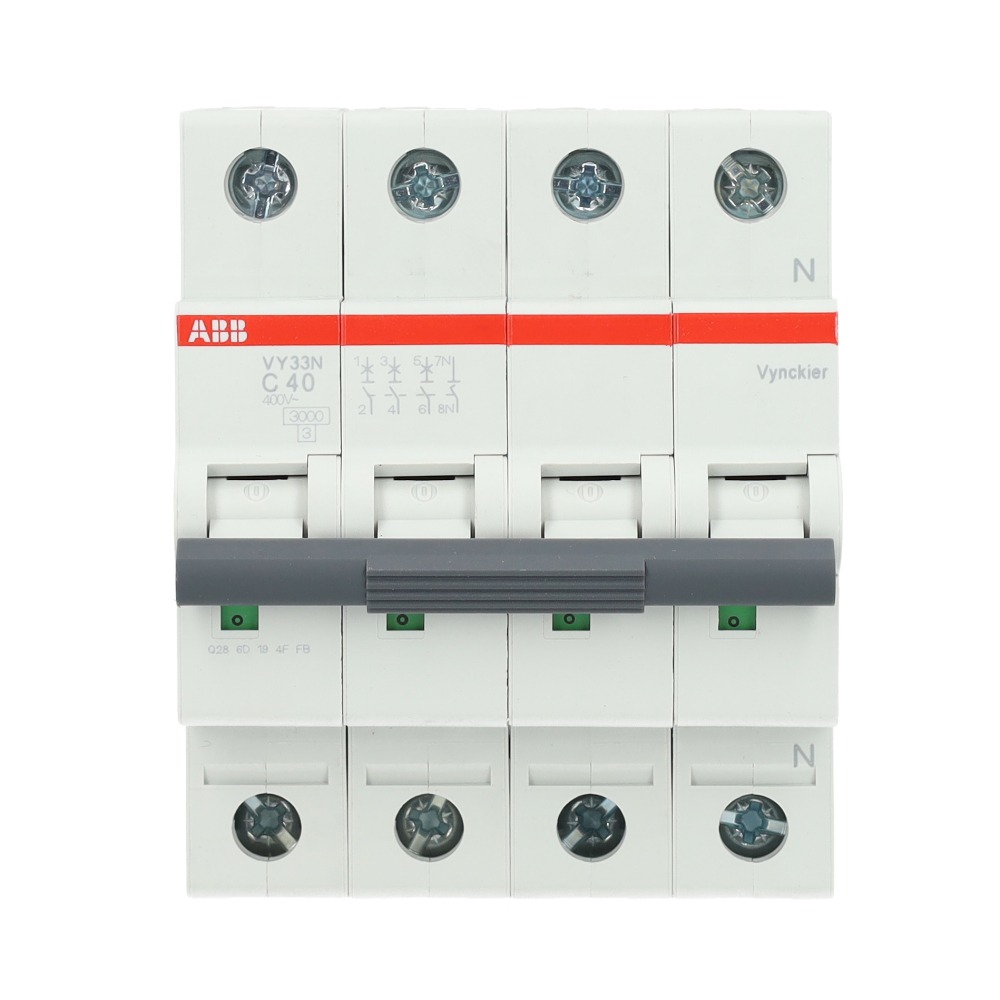

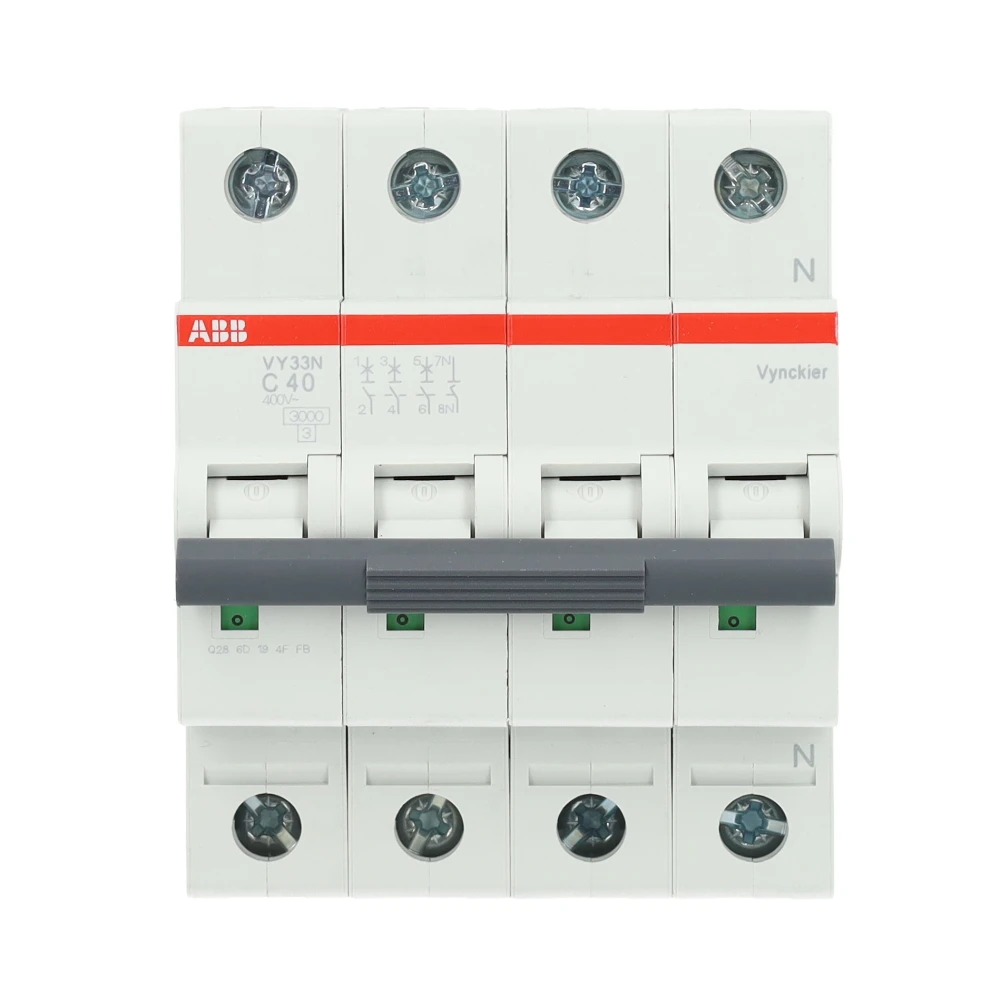

• Rood/groen ON/OFF-statusweergave
• Biconnect-schroefklemmen voor massieve en soepele geleiders

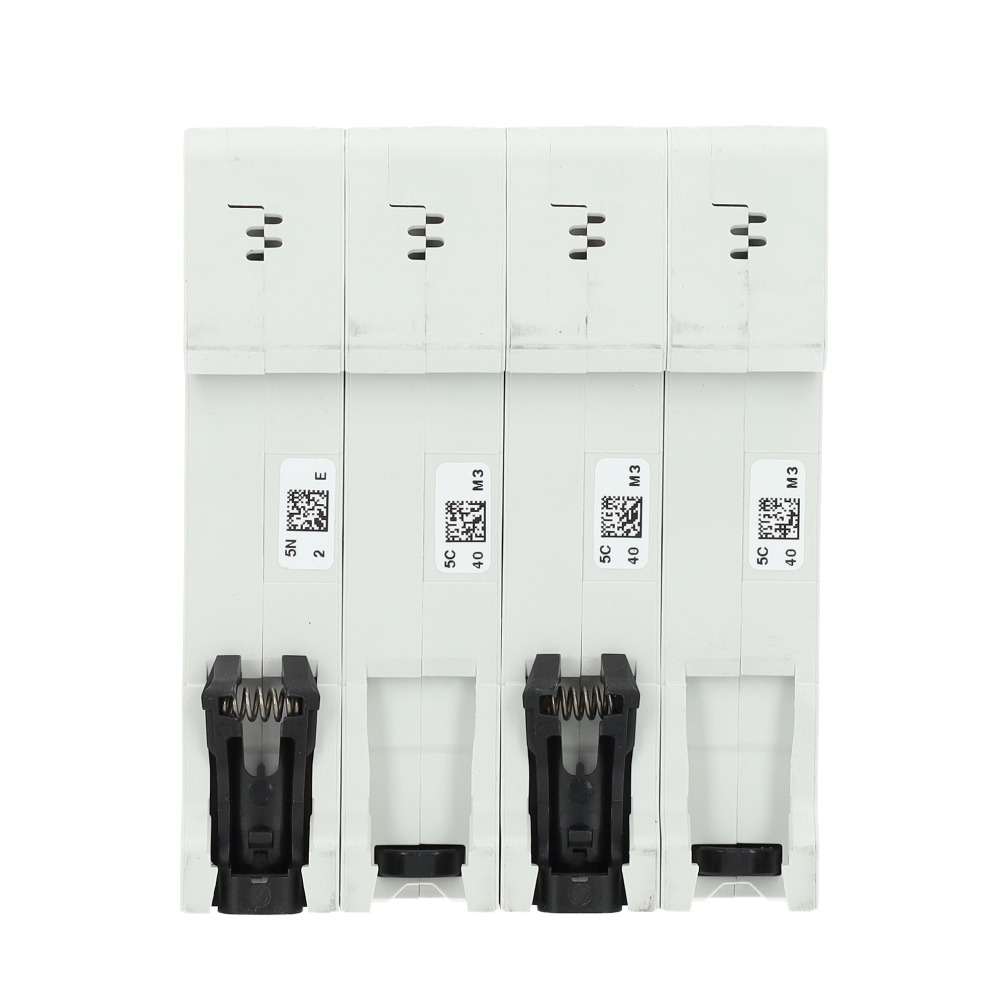

• Geschikt voor verticale en horizontale DIN-railmontage
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC40
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 40 A
• Trippkarakteristiek: C
• Neutraleterminal: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV zeeniveau)
• Kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 19,2 W totaal (≈ 4,8 W per beveiligde pool)
• Aansluitdoorsnede:
  • 0,75–35 mm² massief/soepel
  • 0,75–25 mm² soepel met adereindhuls
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminals: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 10.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties die zowel fase als nulleider gelijktijdig moeten onderbreken
• Industriële vermogensverdeling, HVAC-systemen, pompen, motoren en transformatoren
• Paneelbouw, utiliteitsprojecten en machinebouwinstallaties
• Renovatie en uitbreiding van ABB/Vynckier-instellingen
• Ideaal voor systemen met ongelijkmatige belasting of gevoelige apparatuur
