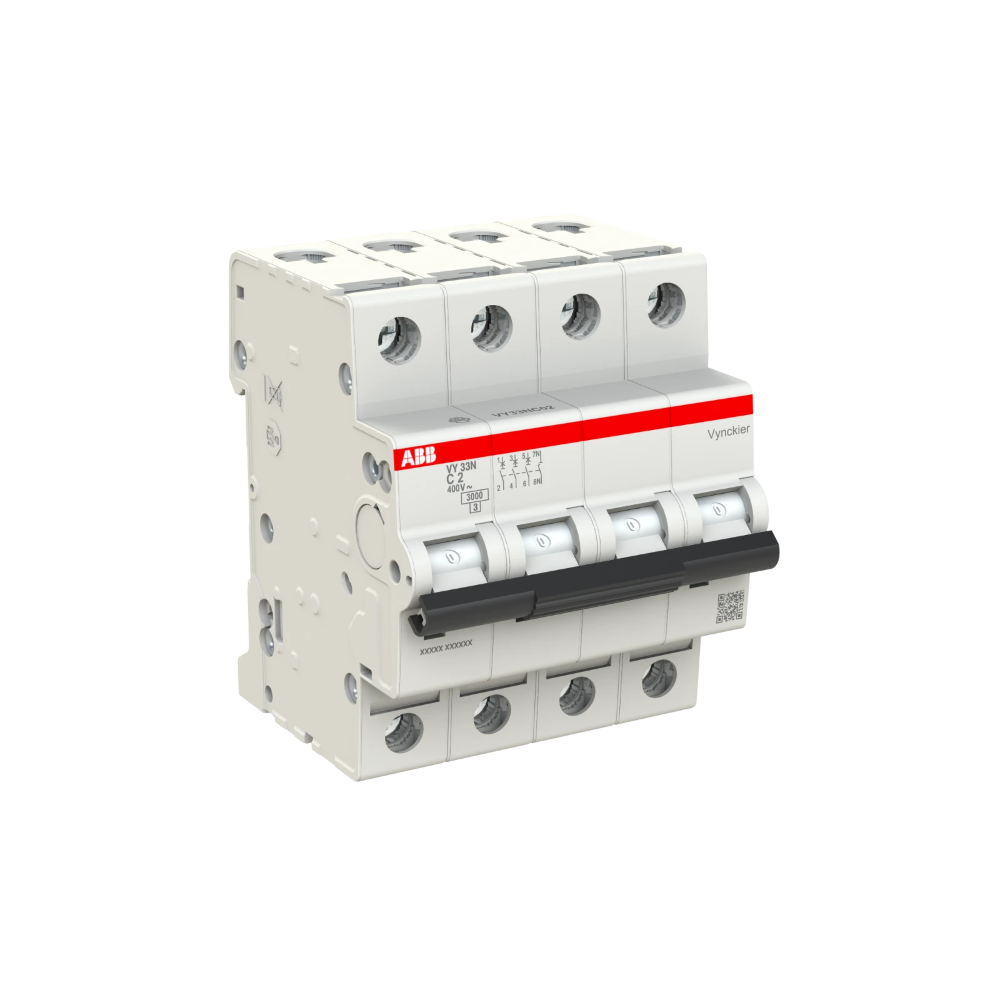

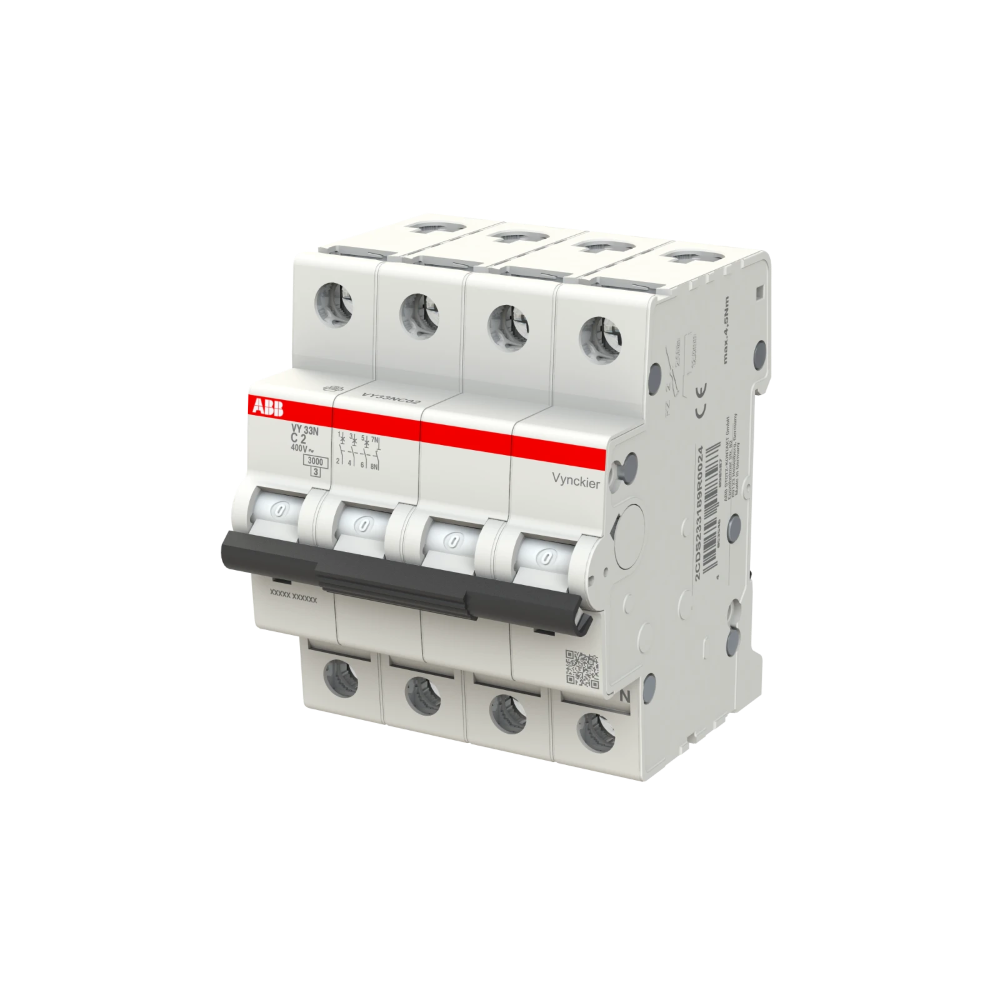

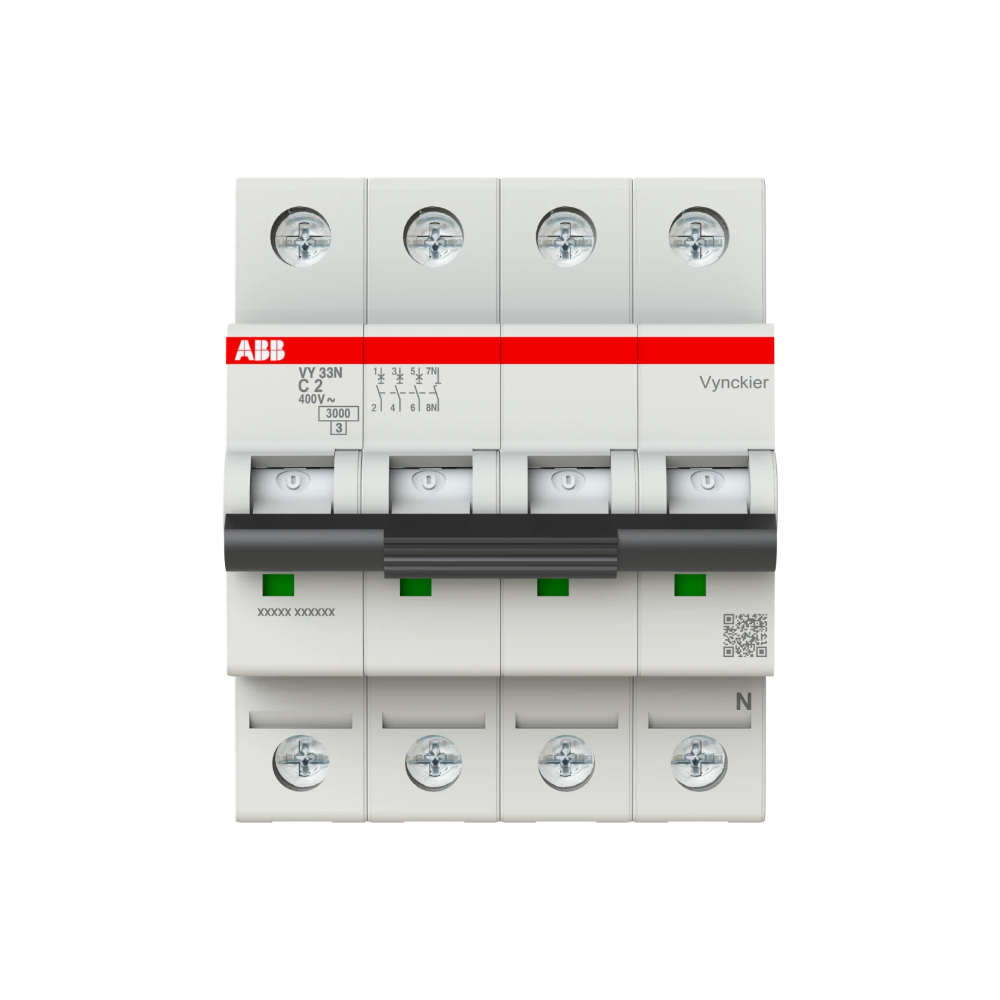

ABB Vynckier automaat 3-polig + nul 2A C-curve (VY33NC02)

De ABB Vynckier automaat 3-polig + nul 2A C-curve (type VY33NC02) is een installatieautomaat uit de ABB VY30-serie die volledige beveiliging biedt voor driefasige installaties mét nulleider. Dankzij de C-karakteristiek is deze automaat geschikt voor standaard toepassingen met licht inductieve belastingen, zoals kleine motoren, transformatoren, voedingen, verlichting en stuurcircuits.

In deze 3-polig + nul uitvoering worden de drie fasen beveiligd, terwijl de nulleider meeschakelt voor een veilige en complete onderbreking. Met een nominale stroom van 2 A en een kortsluitvastheid van 3 kA bij 400 V AC vormt de VY33NC02 een betrouwbare en compacte beveiligingsoplossing voor paneelbouw, utiliteit en woningbouw.

Gebruik en voordelen

De VY33NC02 combineert de voordelen van een 3-polige beveiliging met het extra voordeel van een meeschakelende nulleider. Dit zorgt voor een volledig galvanische scheiding van alle geleiders tijdens uitschakeling, wat essentieel kan zijn voor gevoelige elektronische systemen, asymmetrische belastingen en besturingstoepassingen.

Met een breedte van 4 modulen (70 mm) past deze automaat netjes in verdeelinrichtingen en DIN-railmontagesystemen. De rood/groene schakelstandindicatie maakt direct duidelijk of de automaat in bedrijf is (ON) of uitgeschakeld (OFF), wat de veiligheid voor installateurs verhoogt.

De failsafe biconnect-schroefklemmen ondersteunen diverse geleiderdoorsneden tot 35 mm², waardoor een robuuste en betrouwbare aansluiting gewaarborgd is.

Kenmerken

• 3-polige installatieautomaat met meeschakelende nul (3P+N)
• C-karakteristiek — geschikt voor licht inductieve belastingen en toelaatbare inschakelstromen
• Nominale stroom 2 A, geschikt voor fijnbeveiliging van stuur- en signaalcircuits
• Compleet schakelend ontwerp: fasen beveiligd, nul meeschakelend
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 4 modulen breed (70 mm)
• Rood/groen ON/OFF-statusindicatie voor veiligheid en overzicht
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC02
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 2 A
• Trippkarakteristiek: C
• Neutraleterminal: rechts gepositioneerd
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 7,2 W totaal (1,8 W per beveiligde pool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² (massief/soepel)
  • 0,75–25 mm² (soepel met adereindhuls)
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminaltype: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ± 20.000 schakelingen
• Elektrische levensduur: ± 20.000 AC-schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Beveiliging van driefasige installaties met nulleider (TN- en TT-stelsels)
• Kleine motoren, voedingen, stuur- en regelcircuits
• Toepassing in woningbouw, utiliteit, paneelbouw en besturingssystemen
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Installaties waar volledige gelijktijdige onderbreking van fase én nul gewenst is
