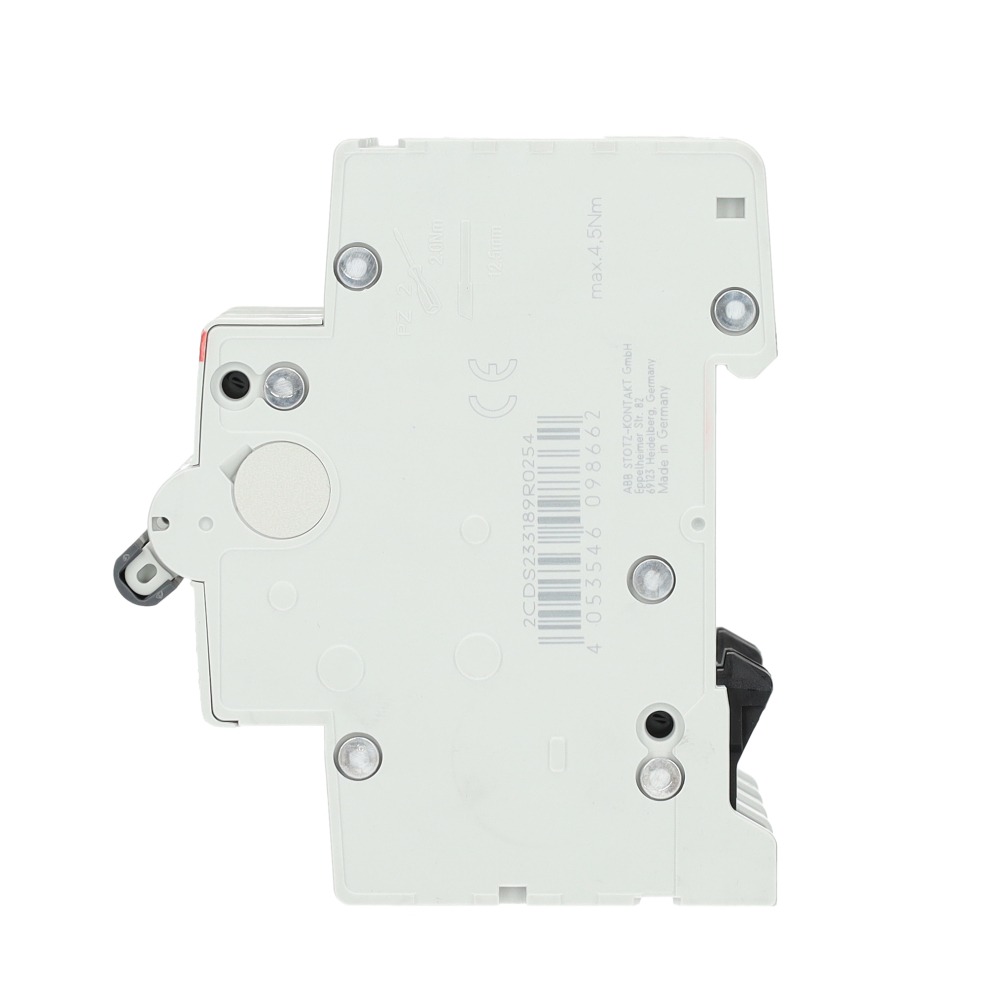

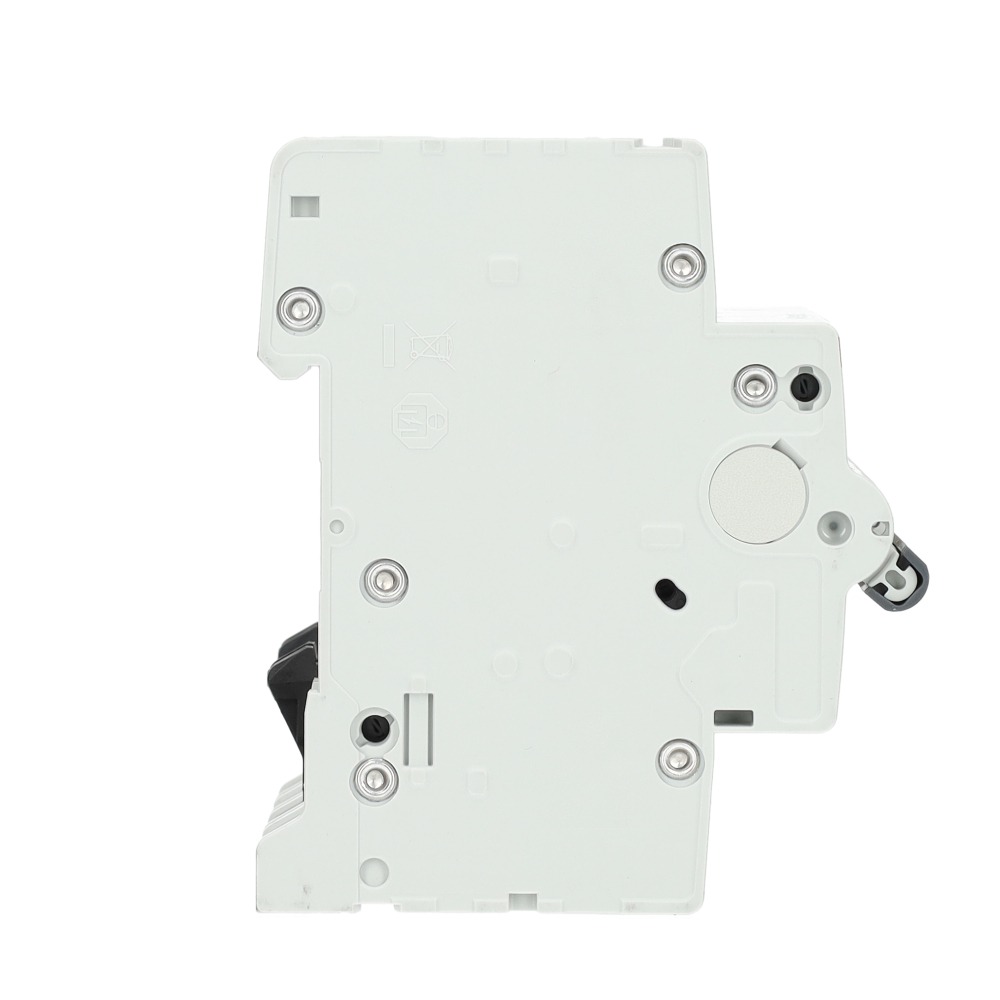

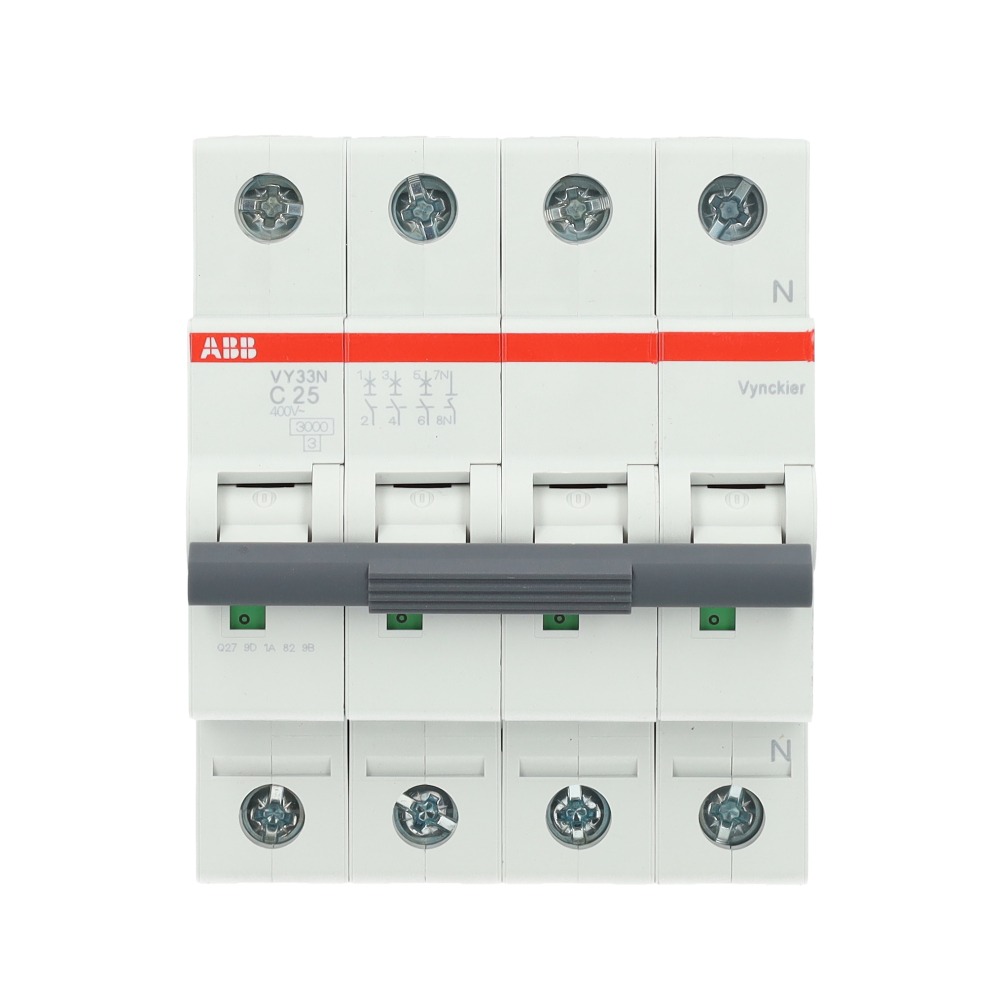

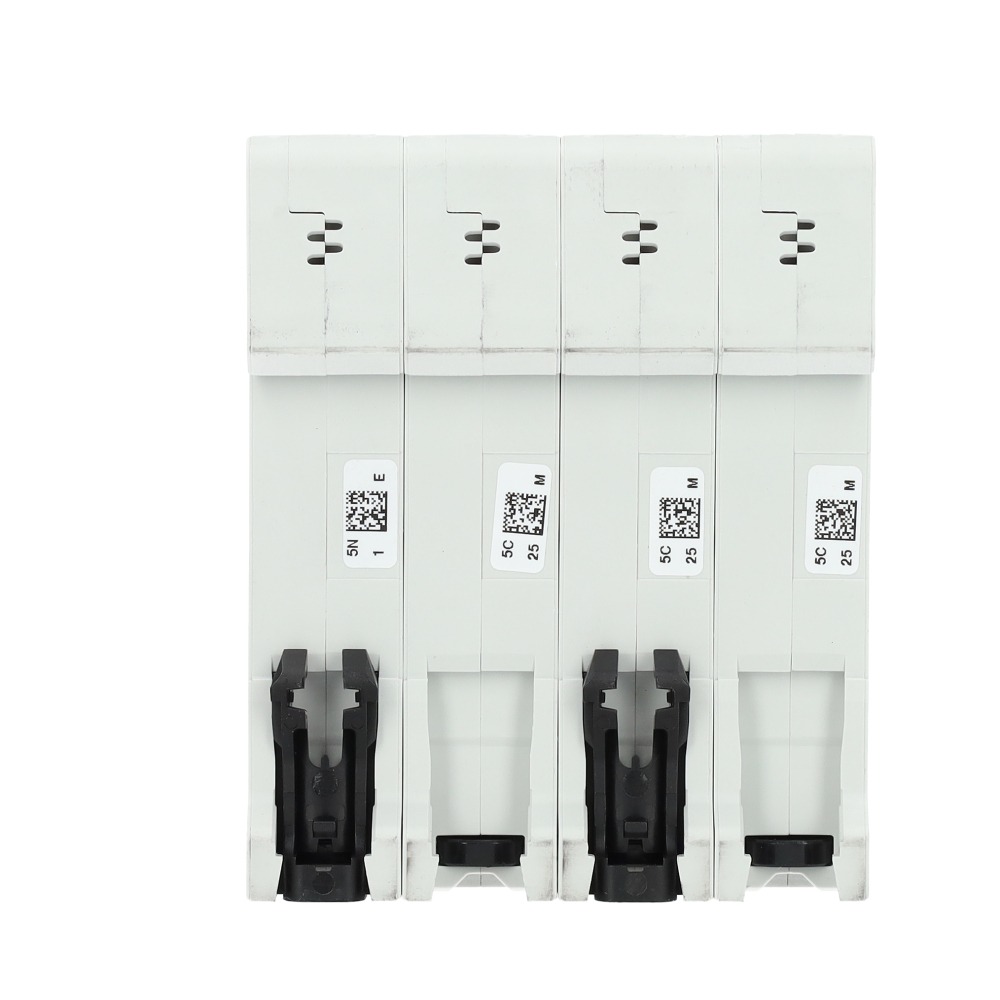

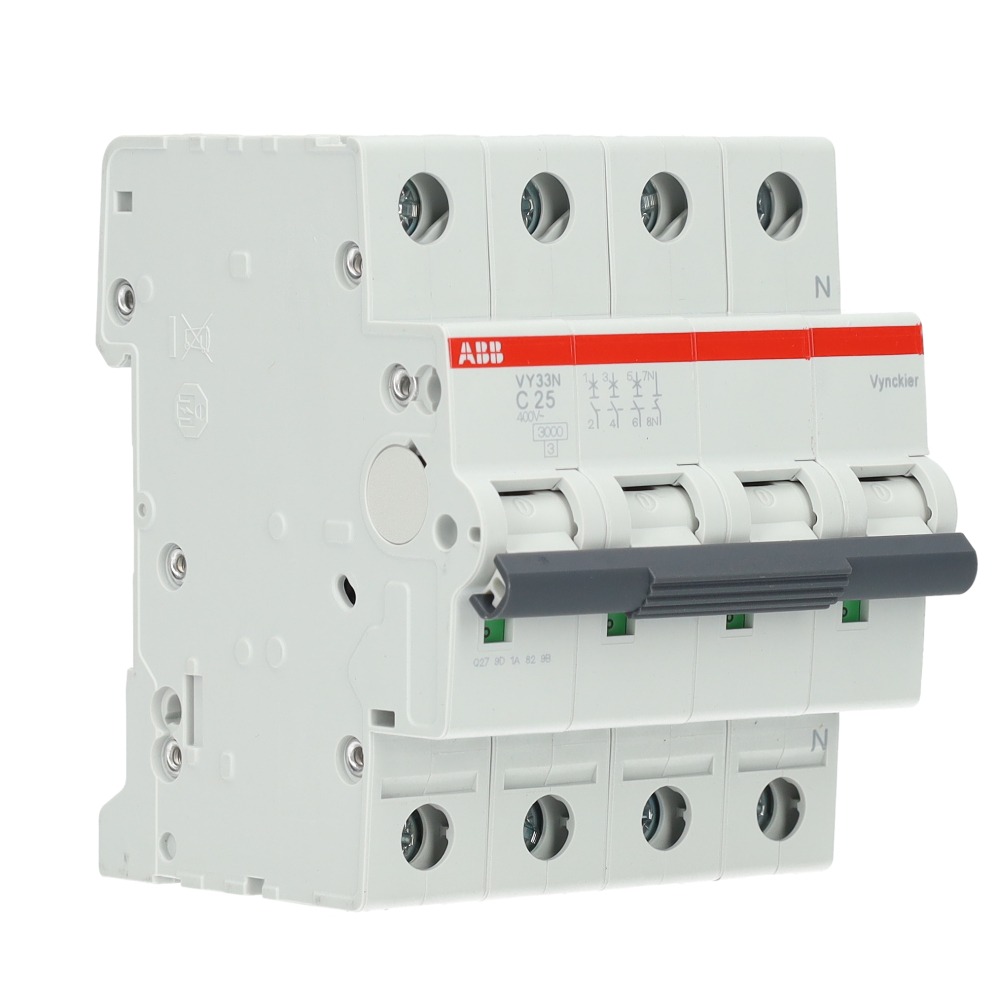

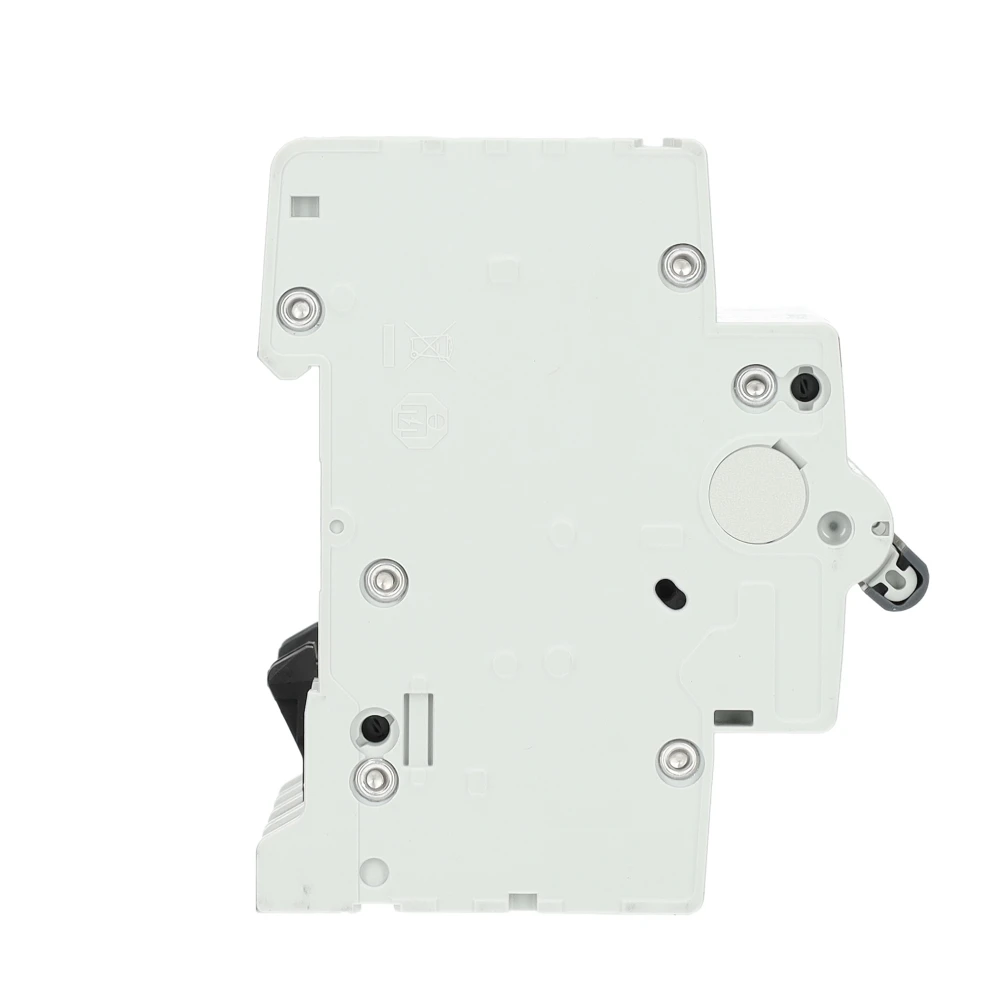

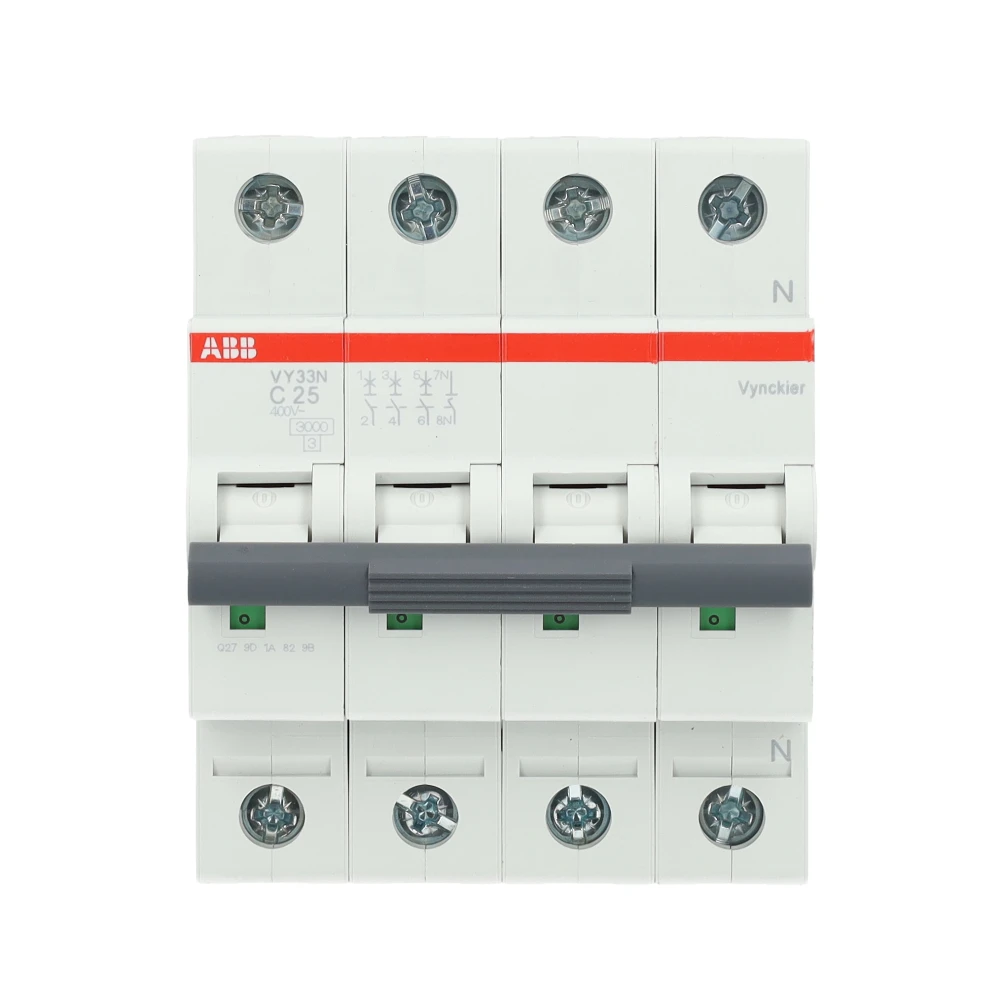

ABB Vynckier automaat 3-polig + nul 25A C-curve (VY33NC25)

De ABB Vynckier automaat 3-polig + nul 25A C-curve (type VY33NC25) is een krachtige installatieautomaat uit de ABB VY30-serie, ontworpen voor driefasige elektrische installaties waar fase én nulleider gelijktijdig moeten worden onderbroken. Deze uitvoering bevat drie beveiligde fasepolen en een meeschakelende nul (3P+N), wat essentieel is voor systemen met asymmetrische belastingen, gevoelige apparatuur of besturingscircuits die volledige galvanische scheiding vereisen.

Dankzij de C-karakteristiek is deze automaat uitstekend geschikt voor licht inductieve belastingen zoals motoren, transformatoren, HVAC-systemen, voedingen en stuurcircuits. Met een nominale stroom van 25 A en een kortsluitvastheid van 3 kA bij 400 V AC biedt de VY33NC25 betrouwbare bescherming voor professionele toepassingen in utiliteit, industrie, paneelbouw en machinebouw.

Gebruik en voordelen

De VY33NC25 heeft een breedte van 4 modulen (70 mm) en is geschikt voor montage op elke standaard DIN-rail. De rood/groene standindicatie toont direct of de automaat in- of uitgeschakeld staat, wat zorgt voor extra veiligheid en overzicht bij bediening en onderhoud.

Doordat de nulleider meeschakelt, worden fase- en nulleider altijd gelijktijdig losgekoppeld. Dit voorkomt zwevende nulspanningen en maakt dit type automaat zeer geschikt voor installaties met ongelijke fasenbelasting of gevoelige elektronica. De failsafe biconnect-klemmen ondersteunen geleiders tot 35 mm², waardoor een duurzame en professionele aansluiting is gegarandeerd.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N)
• C-karakteristiek — ideaal voor licht inductieve belastingen en hogere inschakelstromen
• Nominale stroom 25 A, geschikt voor middelzware vermogenscircuits
• Drie beveiligde fasepolen + meeschakelende nulleider
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Breedte: 4 modulen (70 mm)
• Rood/groen ON/OFF-statusindicatie
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in alle DIN-railposities
• Behuizing: RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC25
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 25 A
• Trippkarakteristiek: C
• Neutraleterminal: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 12,8 W totaal (3,2 W per beveiligde pool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² massief/soepel
  • 0,75–25 mm² soepel met adereindhuls
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminaltype: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties met fase én nulleider die gelijktijdig moeten worden onderbroken
• Motoren, compressoren, HVAC-systemen, voedingen, transformatoren
• Paneelbouw, machinebouw, utiliteit en industriële besturing
• Renovatie en uitbreiding van bestaande ABB/Vynckier-installaties
• Ideaal voor installaties met asymmetrische belastingen of gevoelige elektronica
