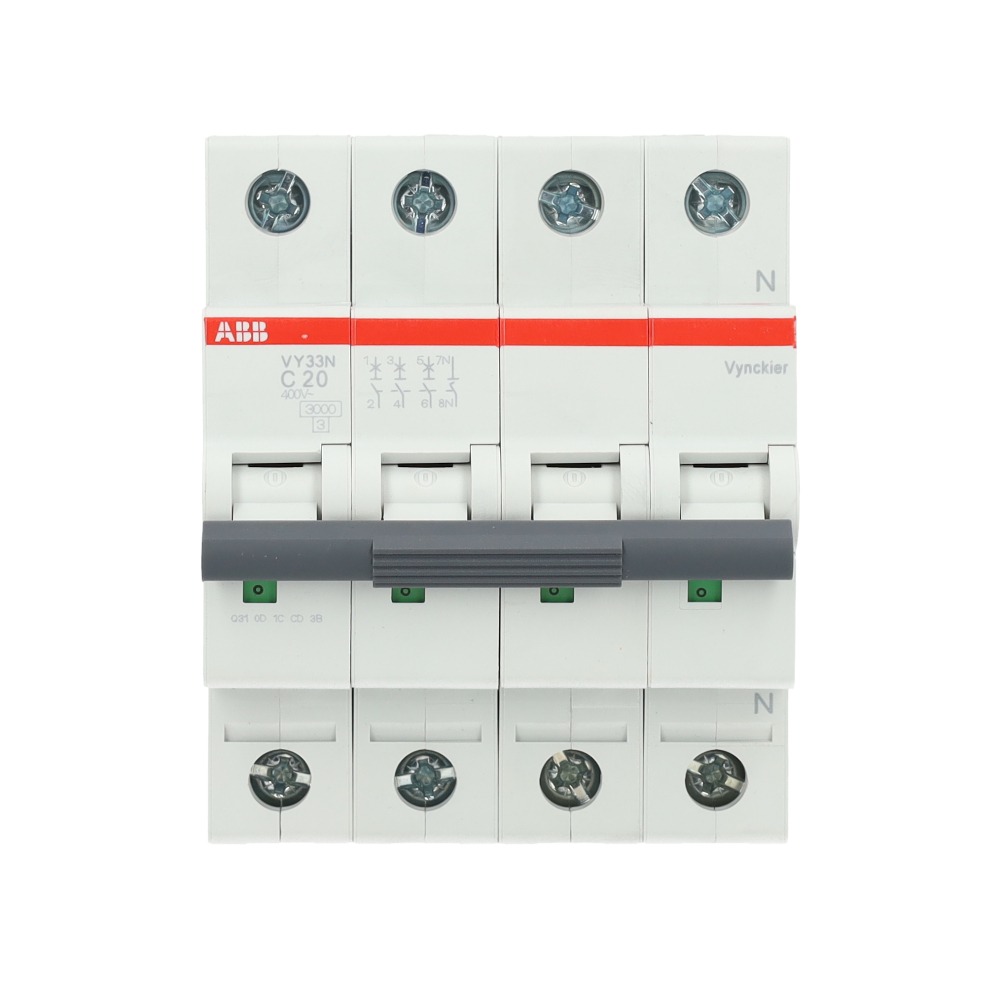

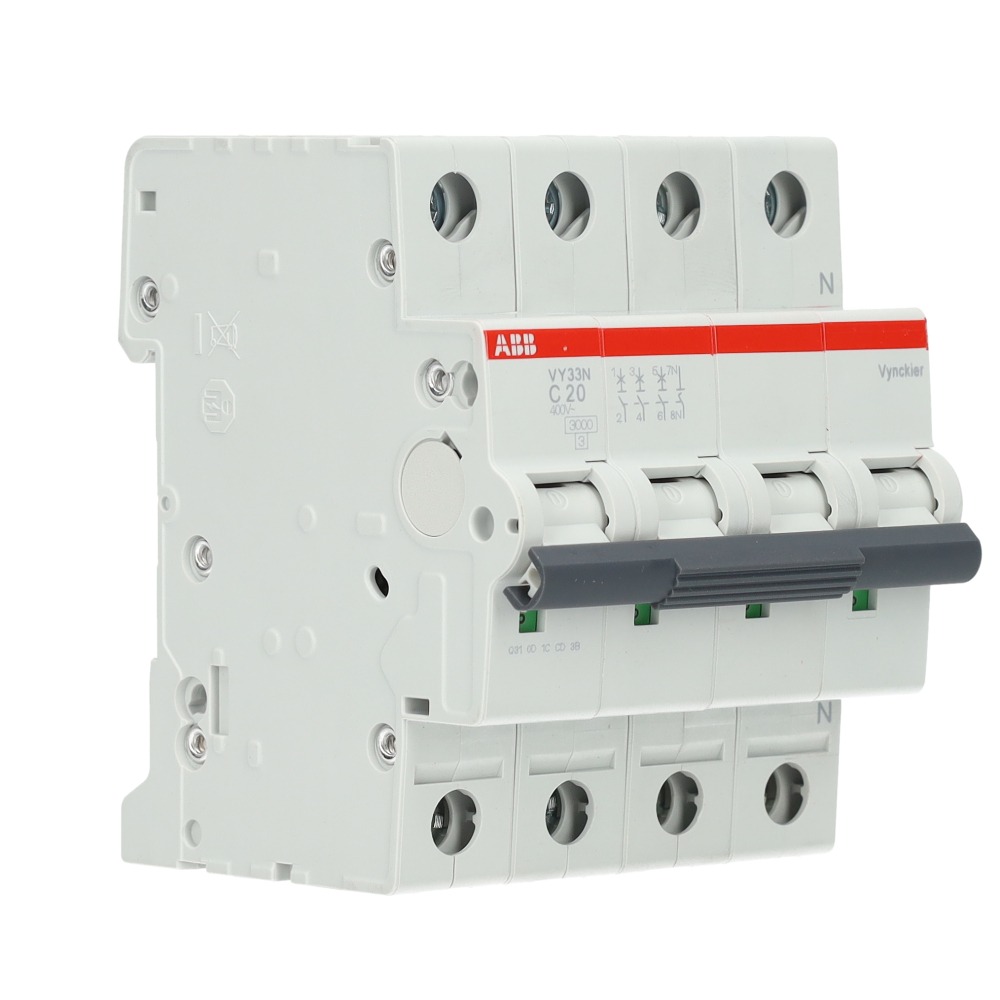

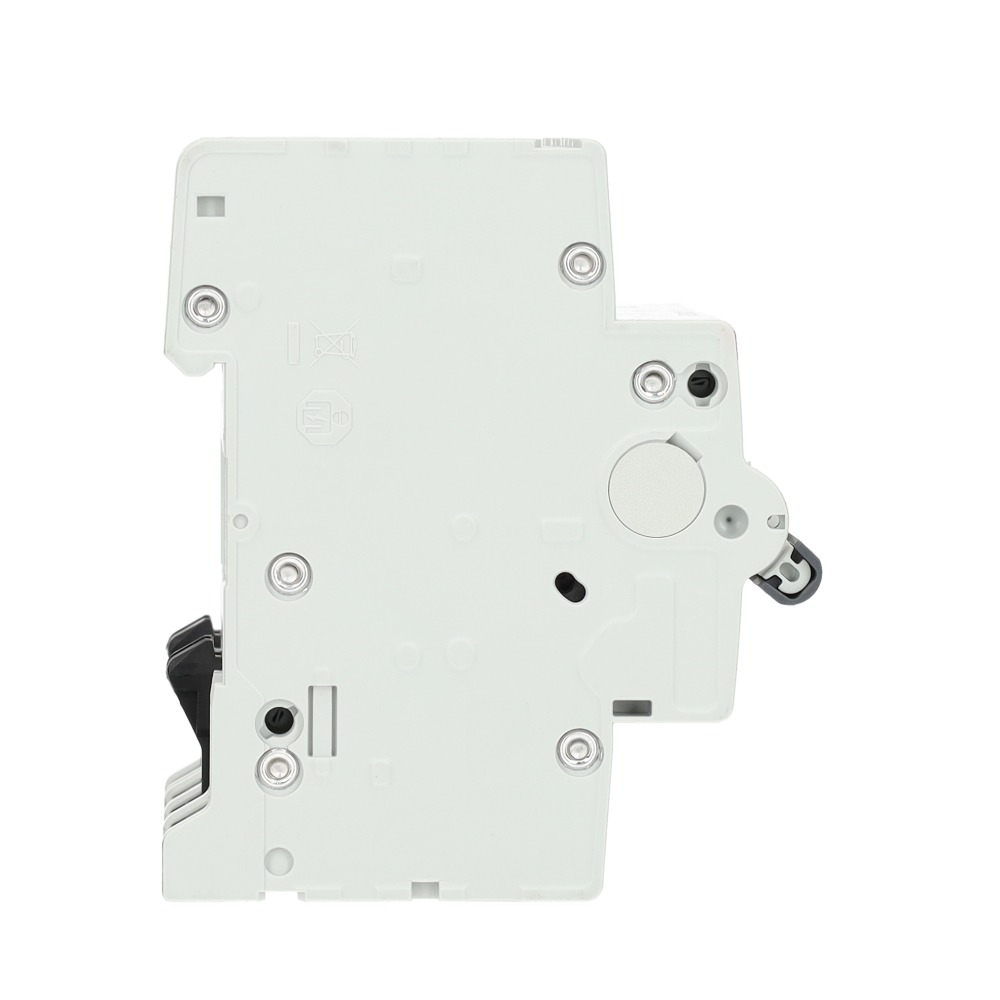

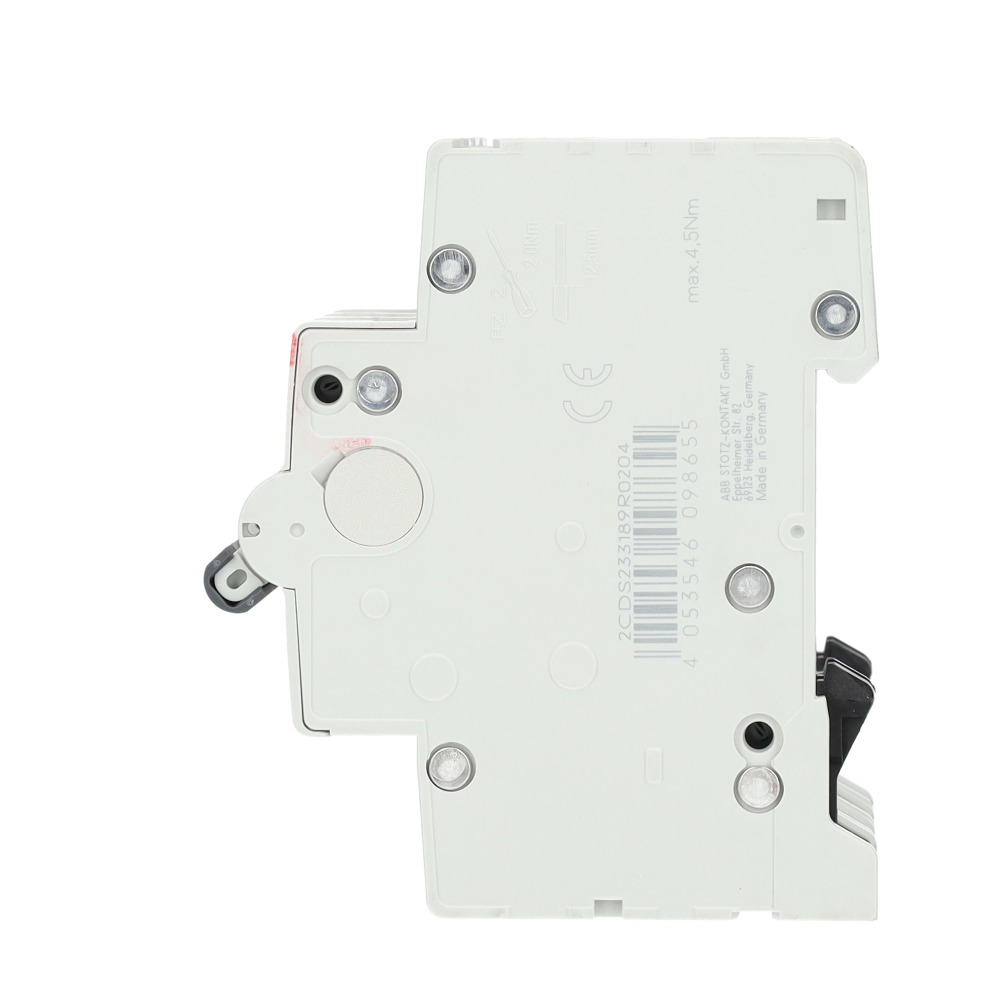

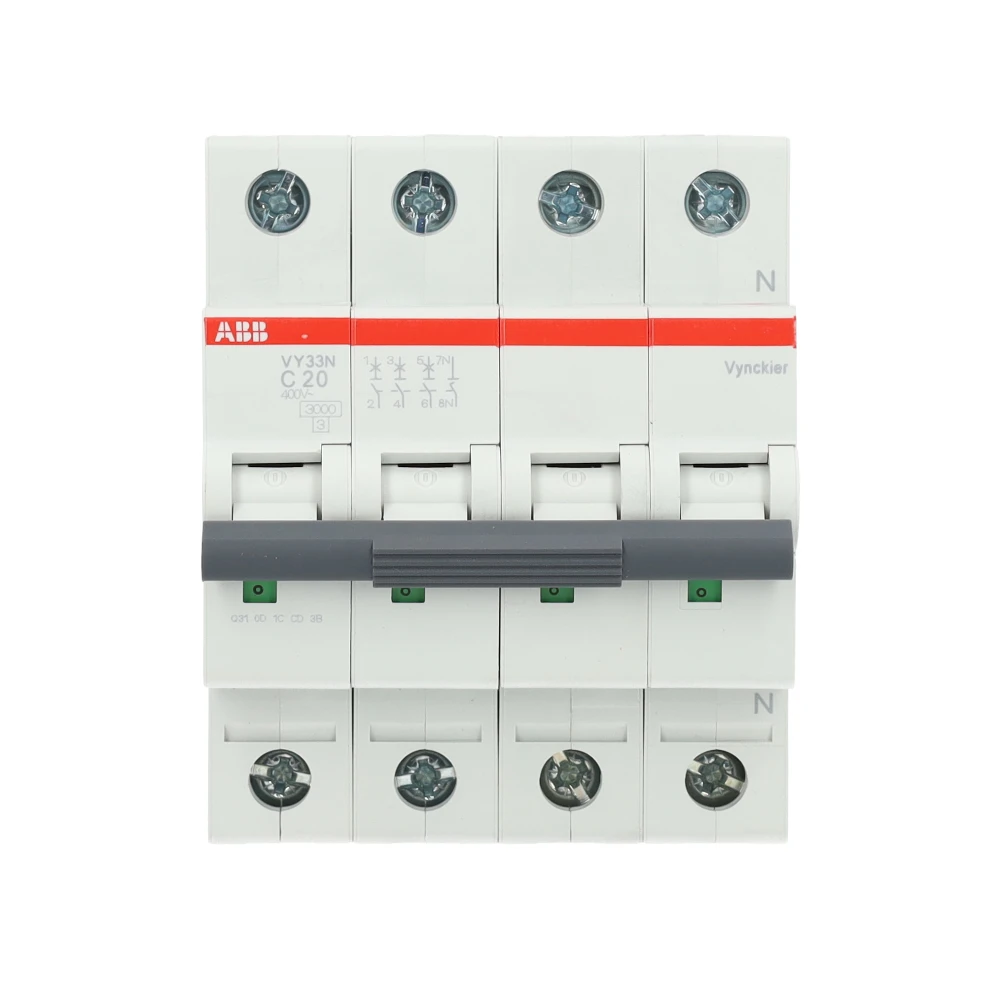

ABB Vynckier automaat 3-polig + nul 20A C-curve (VY33NC20)

De ABB Vynckier automaat 3-polig + nul 20A C-curve (type VY33NC20) is een krachtige installatieautomaat uit de ABB VY30-serie, ontworpen voor het beveiligingen van driefasige installaties met een meeschakelende nulleider. Deze uitvoering beschikt over drie beveiligde fasepolen en één meeschakelende nul (3P+N), waardoor alle geleiders gelijktijdig worden uitgeschakeld. Dit verhoogt de veiligheid en is essentieel in installaties met asymmetrische belastingen, besturingscircuits of gevoelige apparatuur.

Met een nominale stroom van 20 A, een C-karakteristiek en een kortsluitvastheid van 3 kA bij 400 V AC, biedt de VY33NC20 een robuuste en betrouwbare beveiliging voor professionele toepassingen in utiliteit, industrie, machinebouw en paneelbouw.

Gebruik en voordelen

De VY33NC20 neemt 4 modulen (70 mm) in beslag en is geschikt voor montage op elke standaard DIN-rail. De rood/groene schakelstandindicatie toont direct de status (ON/OFF), wat bedieningsgemak en veiligheid bevordert tijdens onderhoud en foutdiagnose.

Dankzij de meeschakelende nul worden fase én nul samen onderbroken. Dit voorkomt gevaarlijke situaties zoals zwevende nulspanningen en maakt de automaat zeer geschikt voor gevoelige of complexe driefasige systemen.

De failsafe biconnect-schroefklemmen ondersteunen geleiders tot 35 mm², waardoor een professionele en duurzame aansluiting gegarandeerd is.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N)
• C-karakteristiek — geschikt voor licht inductieve belastingen
• Nominale stroom 20 A, geschikt voor middelzware vermogens- en stuurcircuits
• Drie beveiligde fasepolen + meeschakelende nulleider
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC (IEC 60898-1)
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 4 modulen breed (70 mm)
• Rood/groen ON/OFF-indicatie
• Biconnect-schroefklemmen voor massieve en soepele geleiders

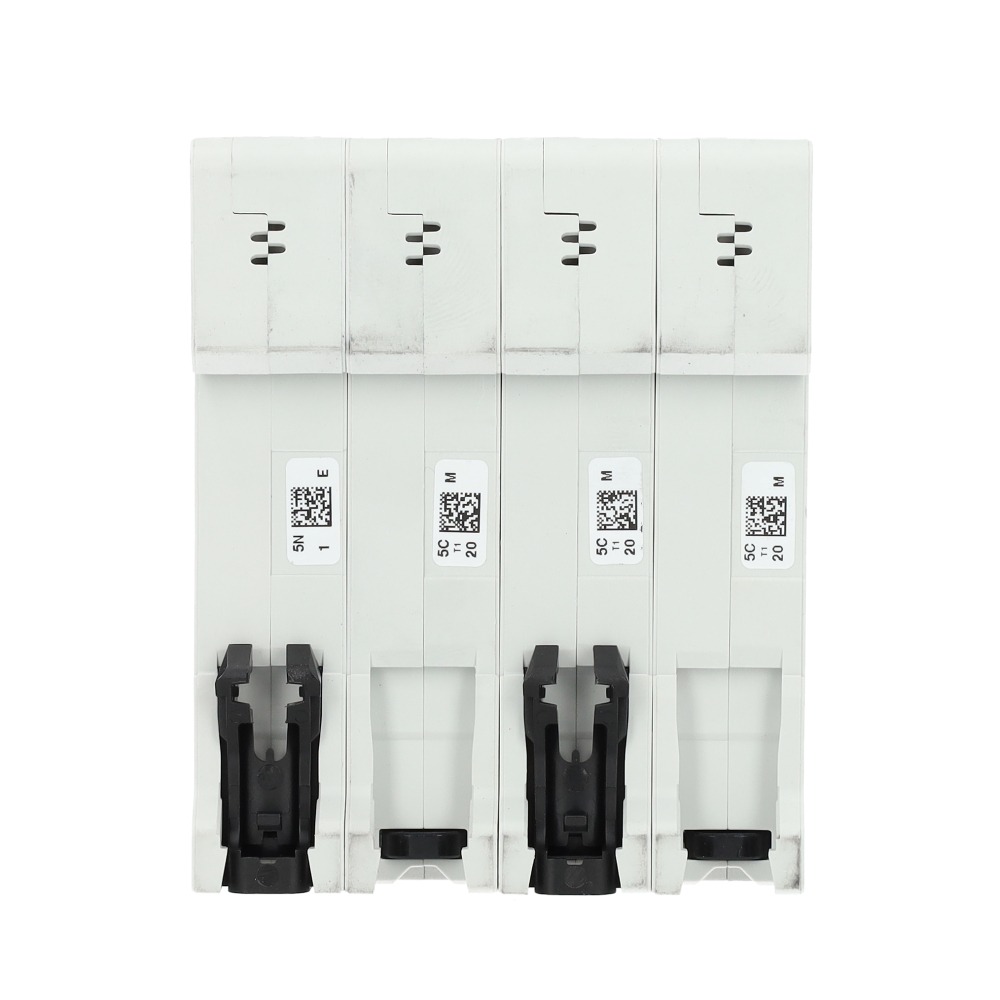

• Geschikt voor verticale en horizontale DIN-railmontage
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC20
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 20 A
• Trippkarakteristiek: C
• Neutraleterminal: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 10 W totaal (2,5 W per beveiligde pool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² (massief/soepel)
  • 0,75–25 mm² (soepel met adereindhuls)
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminaltype: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in afgesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties met fase + nul die gelijktijdig moeten worden onderbroken
• HVAC-systemen, transformatoren, voedingen, motoren en industriële belastingen
• Paneelbouw, machinebouw en utiliteitsinstallaties
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Ideaal voor installaties met asymmetrische belasting of gevoelige elektronica
