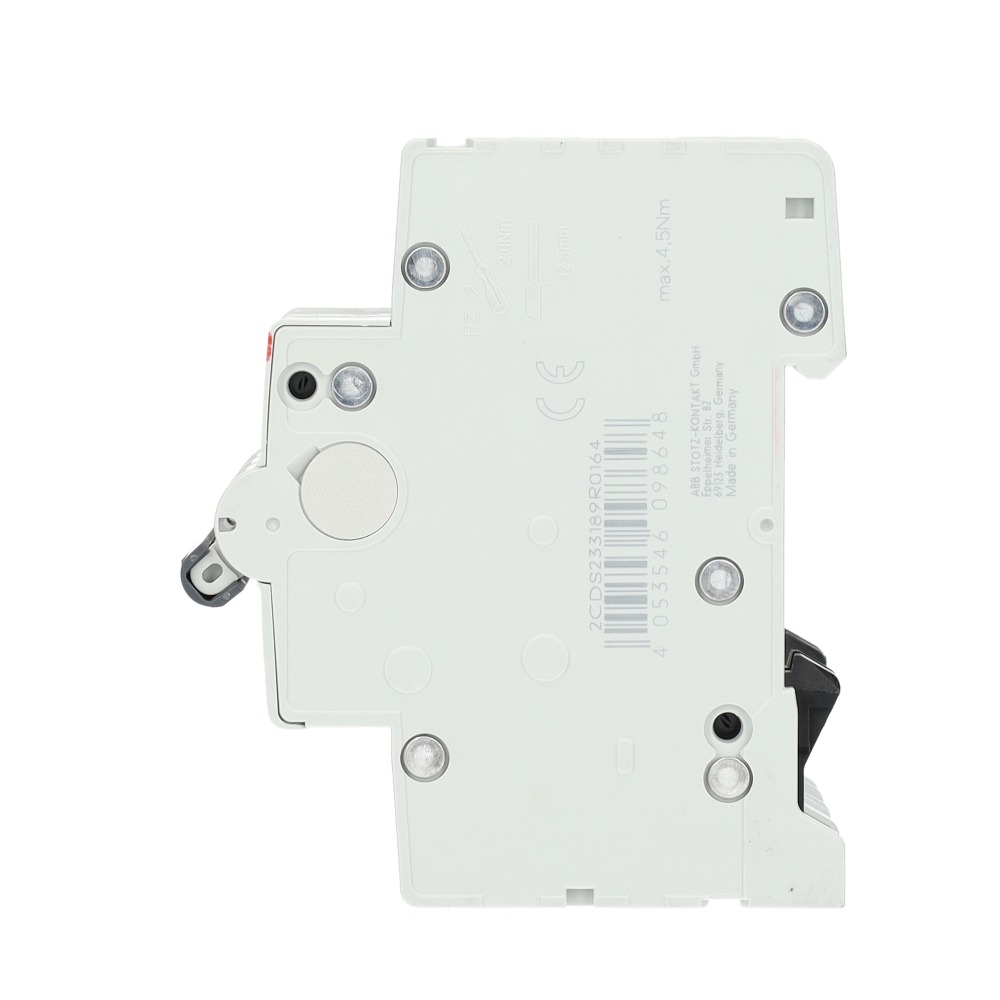

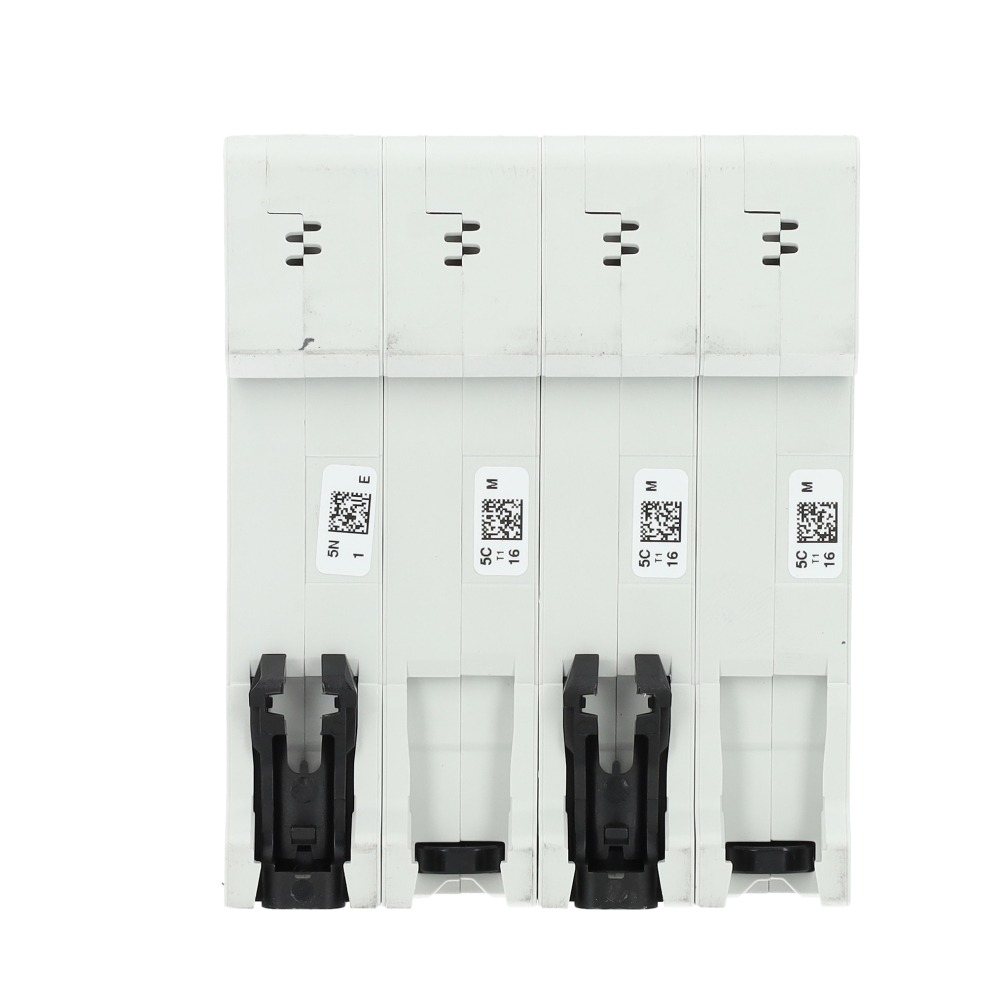

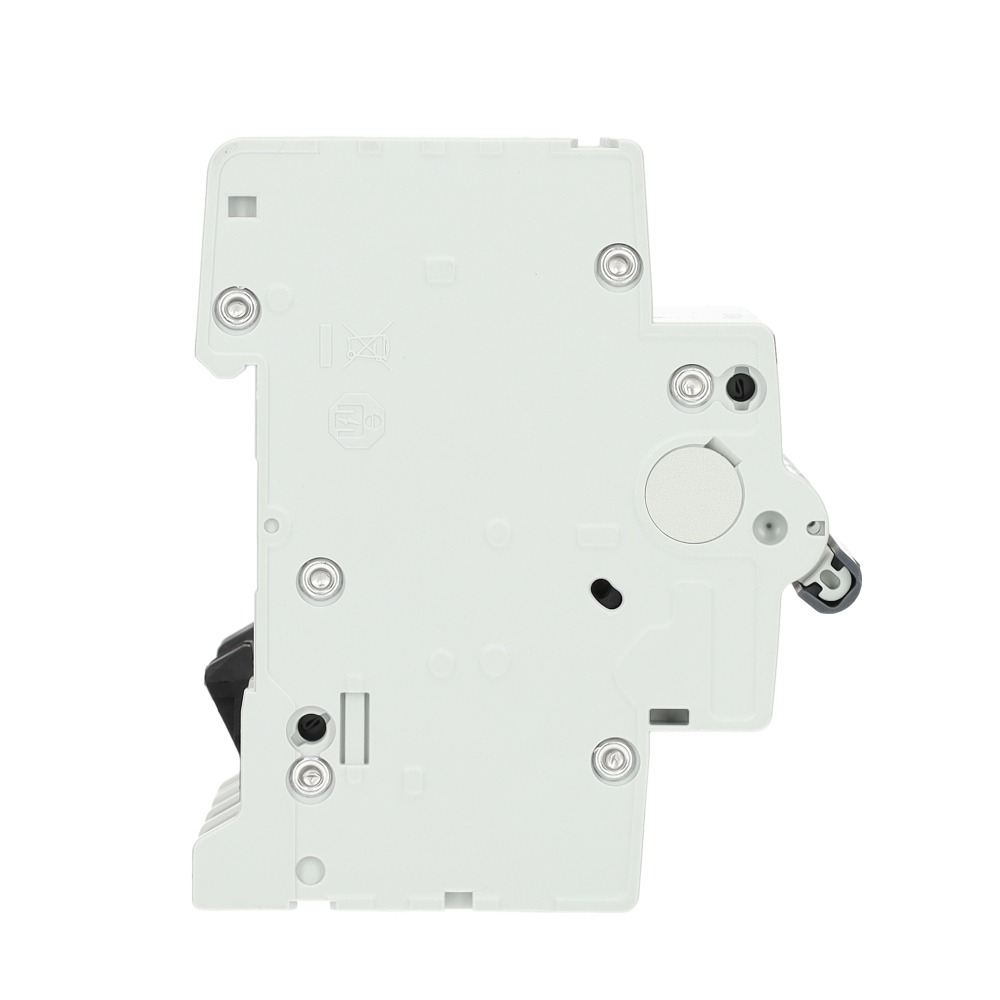

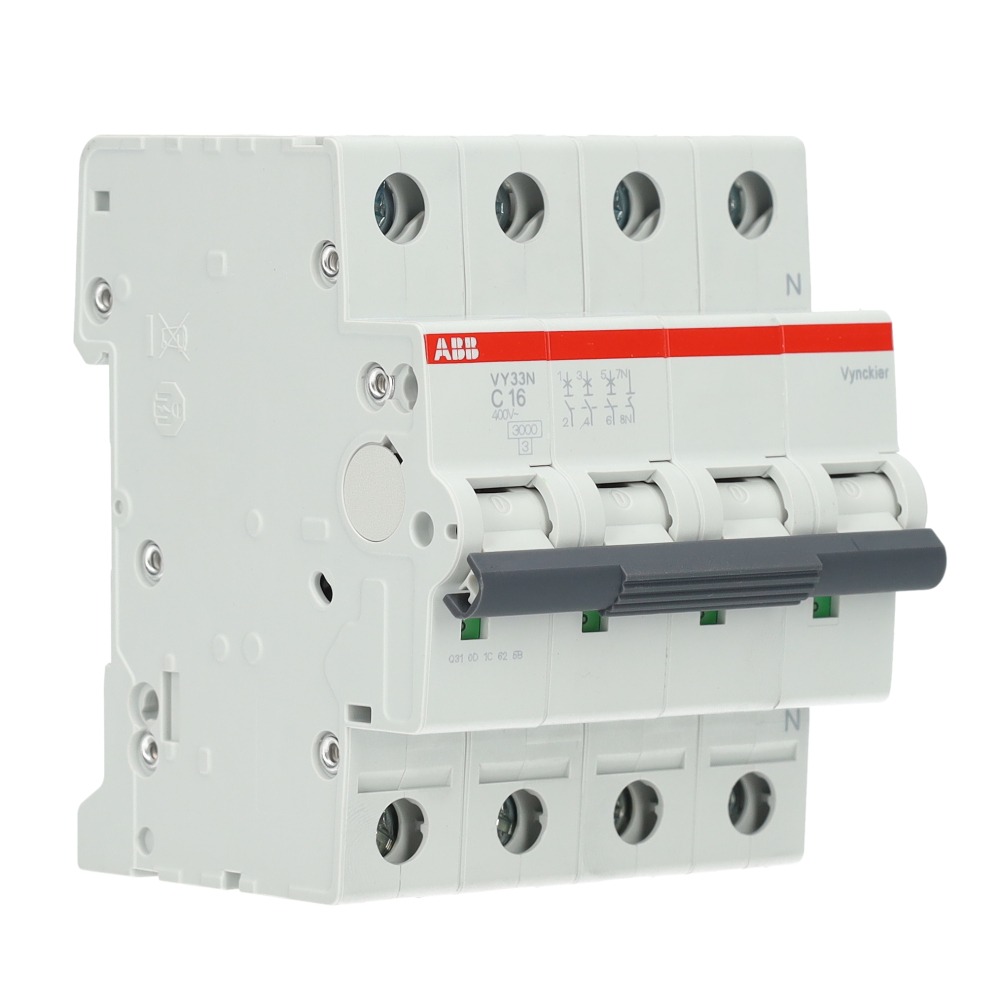

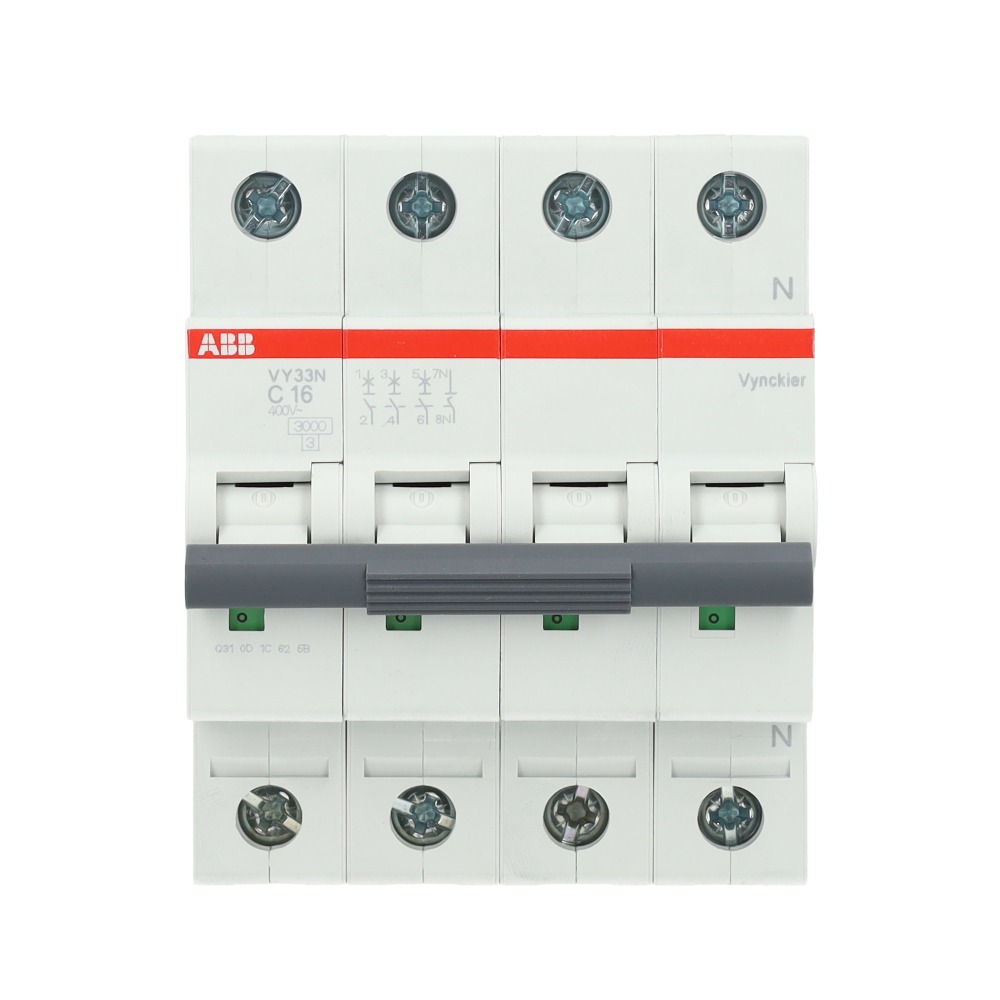

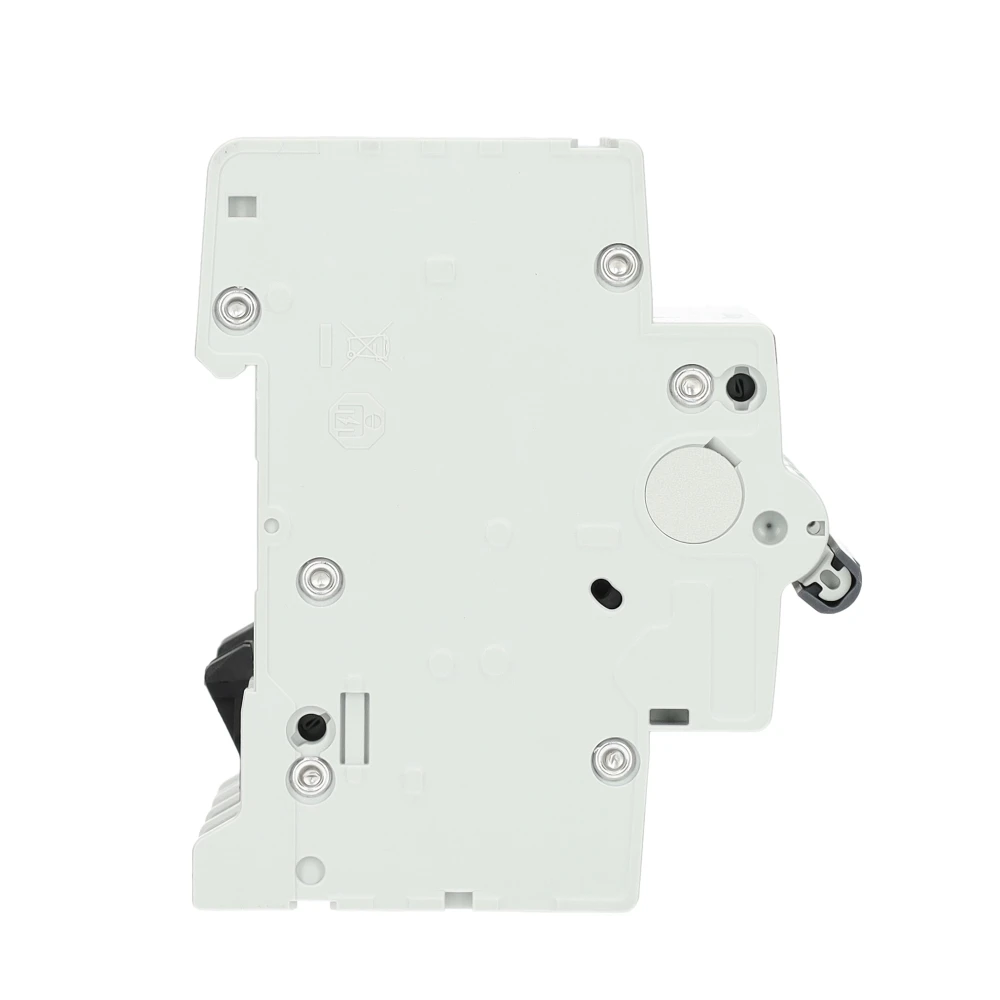

ABB Vynckier automaat 3-polig + nul 16A C-curve (VY33NC16)

De ABB Vynckier automaat 3-polig + nul 16A C-curve (type VY33NC16) is een hoogwaardige installatieautomaat uit de ABB VY30-serie, ontworpen voor het beveiligen van driefasige installaties met een meeschakelende nulleider. Deze uitvoering bevat drie beveiligde fasepolen en één meeschakelende nul (3P+N), waardoor alle geleiders gelijktijdig worden onderbroken. Dit maakt de automaat ideaal voor installaties met asymmetrische belasting, gevoelige elektronica of situaties waarin volledige galvanische scheiding vereist is.

Met een nominale stroom van 16 A en een kortsluitvastheid van 3 kA bij 400 V AC, biedt de VY33NC16 betrouwbare bescherming voor professionele toepassingen in woningbouw, utiliteit, machinebouw en paneelbouw. De C-karakteristiek maakt hem geschikt voor licht inductieve belastingen, zoals motoren, pompen, voedingen, HVAC-componenten en stuurcircuits.

Gebruik en voordelen

De VY33NC16 is eenvoudig te installeren op een DIN-rail en neemt 4 modulen (70 mm) in beslag. De duidelijke rood/groene ON/OFF-indicatie maakt direct zichtbaar of de automaat actief of uitgeschakeld is, waardoor veiligheid en overzicht worden gewaarborgd tijdens installatie of onderhoud.

Dankzij de meeschakelende nul worden fase- én nulleider samen onderbroken, cruciaal voor systemen met gevoelige meetsignalen, besturingen of ongelijkmatige belasting. De failsafe biconnect-schroefklemmen ondersteunen massieve en soepele geleiders tot 35 mm², waardoor een robuuste en duurzame aansluiting wordt bekomen.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N) voor driefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve lasten en inschakelstromen
• Nominale stroom 16 A, ideaal voor uiteenlopende industriële en utilitaire circuits
• Drie beveiligde fasepolen + meeschakelende nul
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC (IEC 60898-1)
• Schakelvermogen 3 kA
• Compact ontwerp: 4 modulen breed (70 mm)
• Duidelijke schakelstandindicatie (rood/groen)
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage op elke DIN-railpositie
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC16
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 16 A
• Trippkarakteristiek: C
• Neutraalpositie: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV zeeniveau)
• Kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 10 W totaal (2,5 W per beveiligde pool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² (massief/soepel)
  • 0,75–25 mm² (soepel met adereindhuls)
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminaltype: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 met kastcover)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties waar fase én nul gelijktijdig moeten worden geschakeld
• Motoren, pompen, HVAC-installaties, transformatoren en voedingen
• Besturingscircuits, machinebouw en paneelbouw
• Utiliteits- en industriële elektrische verdelingen
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Installaties met asymmetrische belasting of gevoelige elektronica
