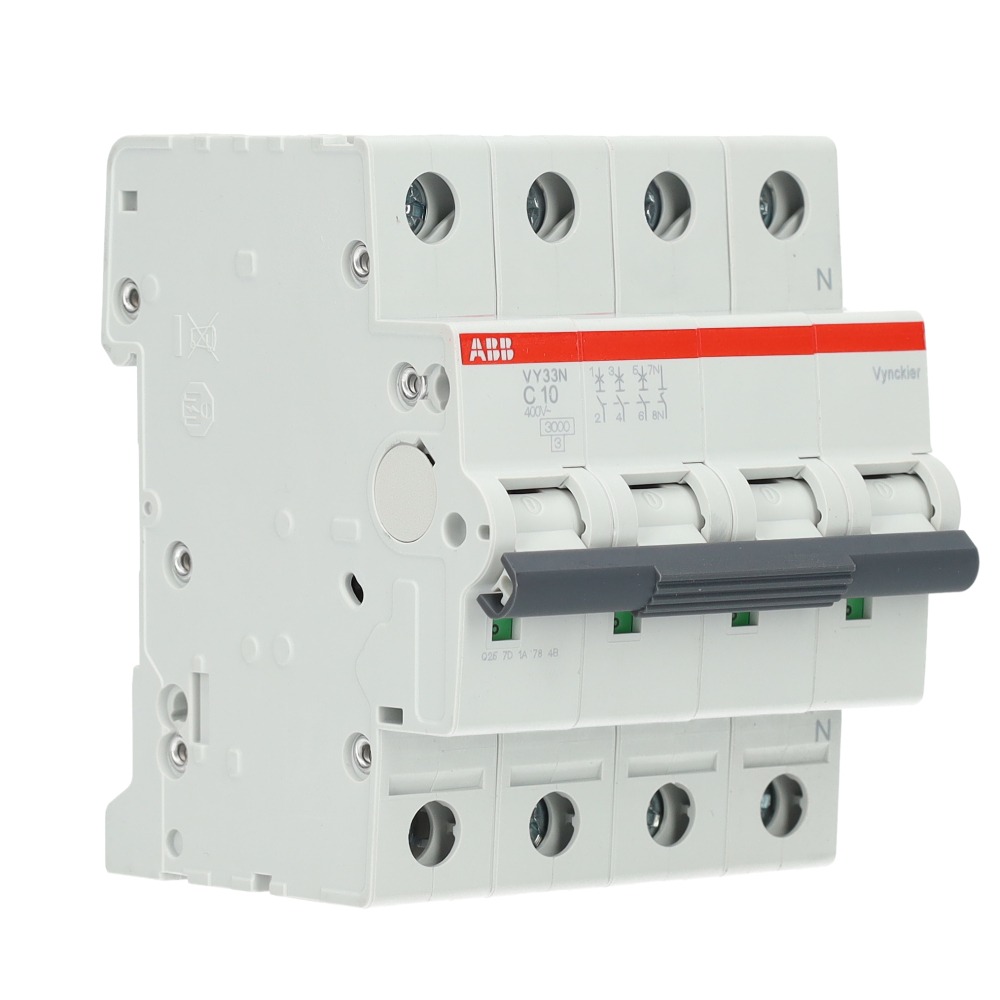

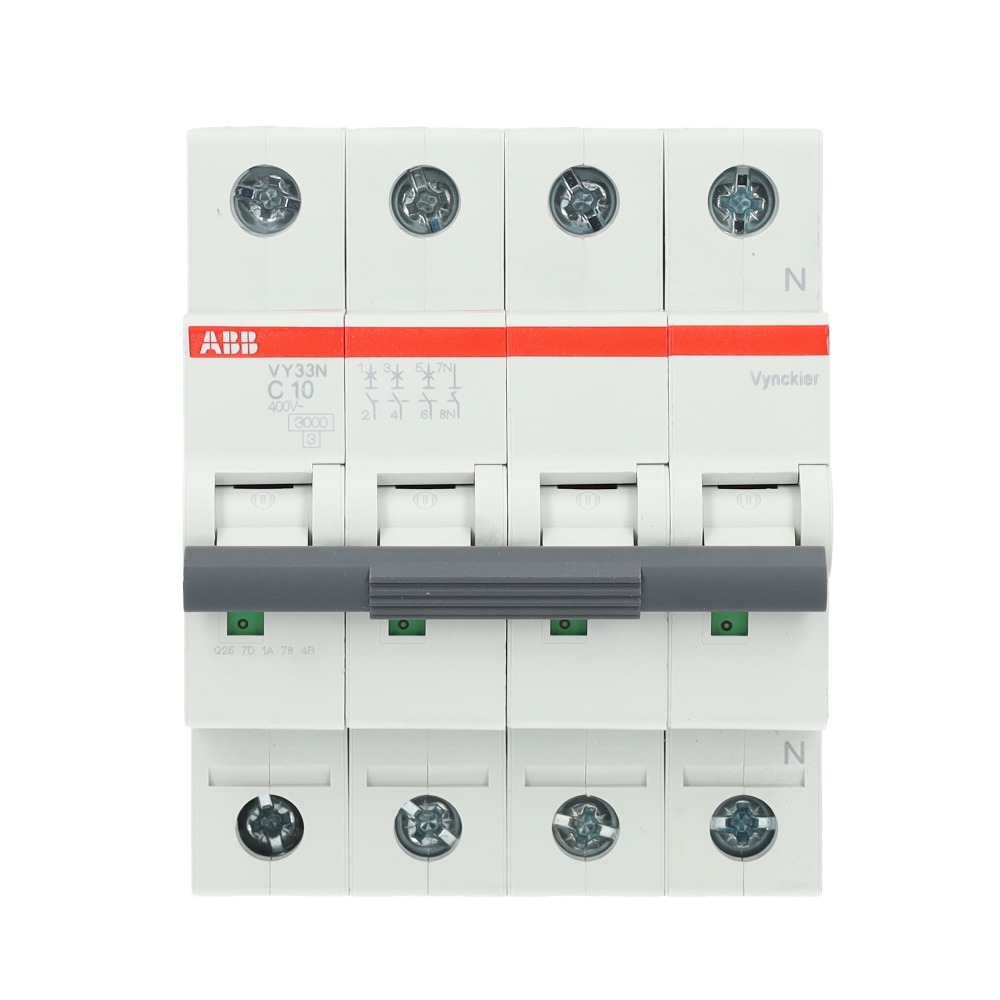

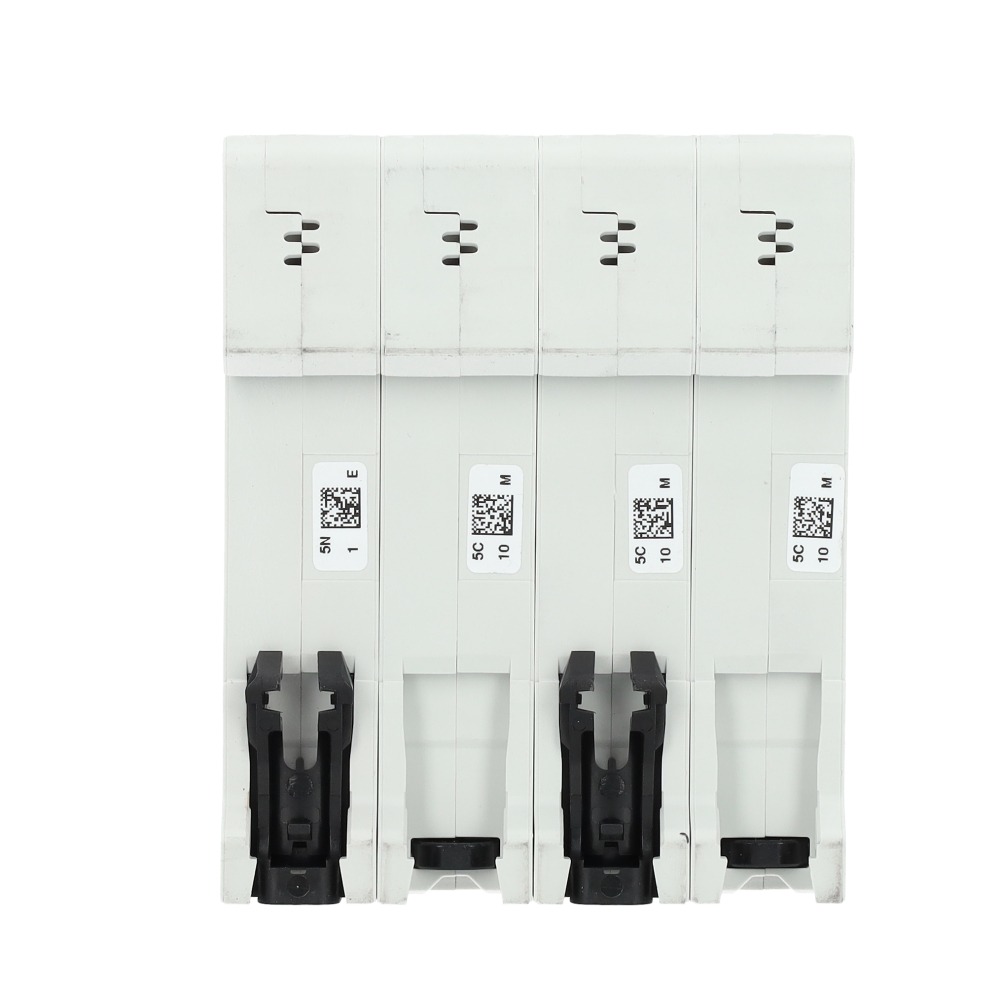

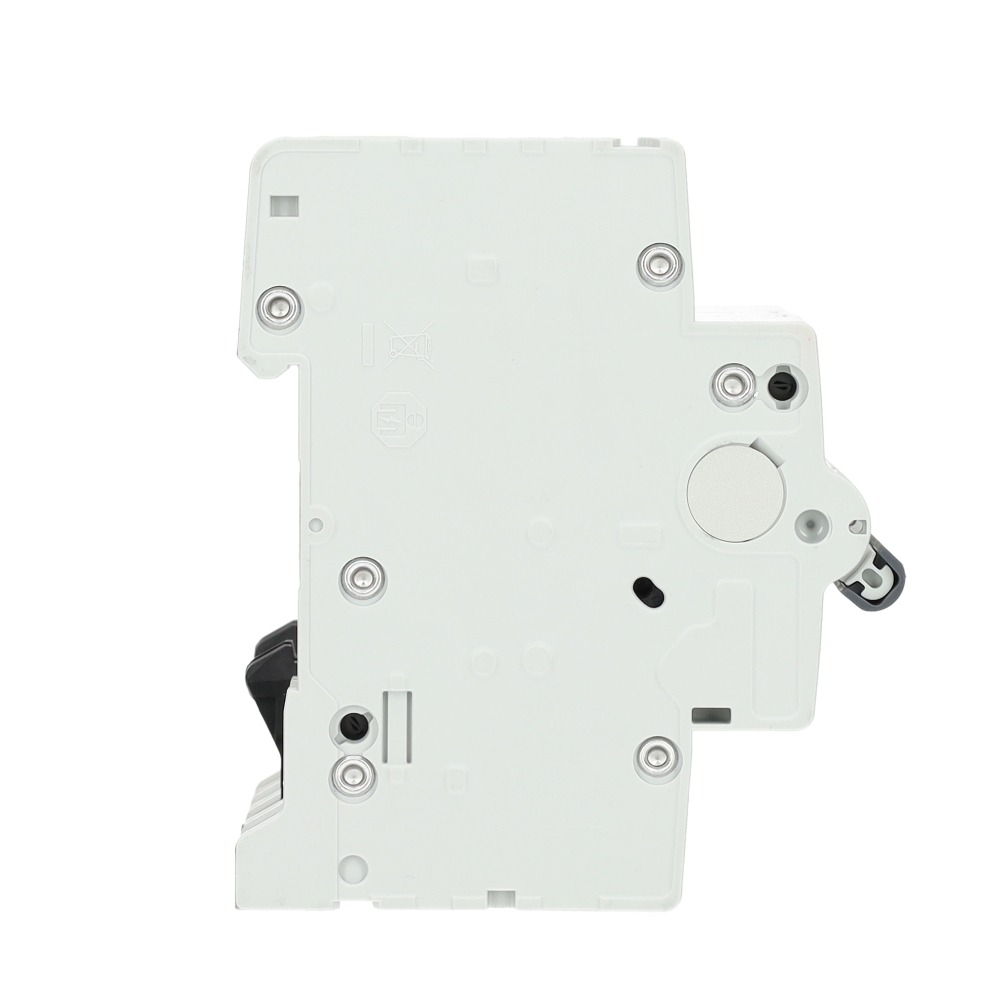

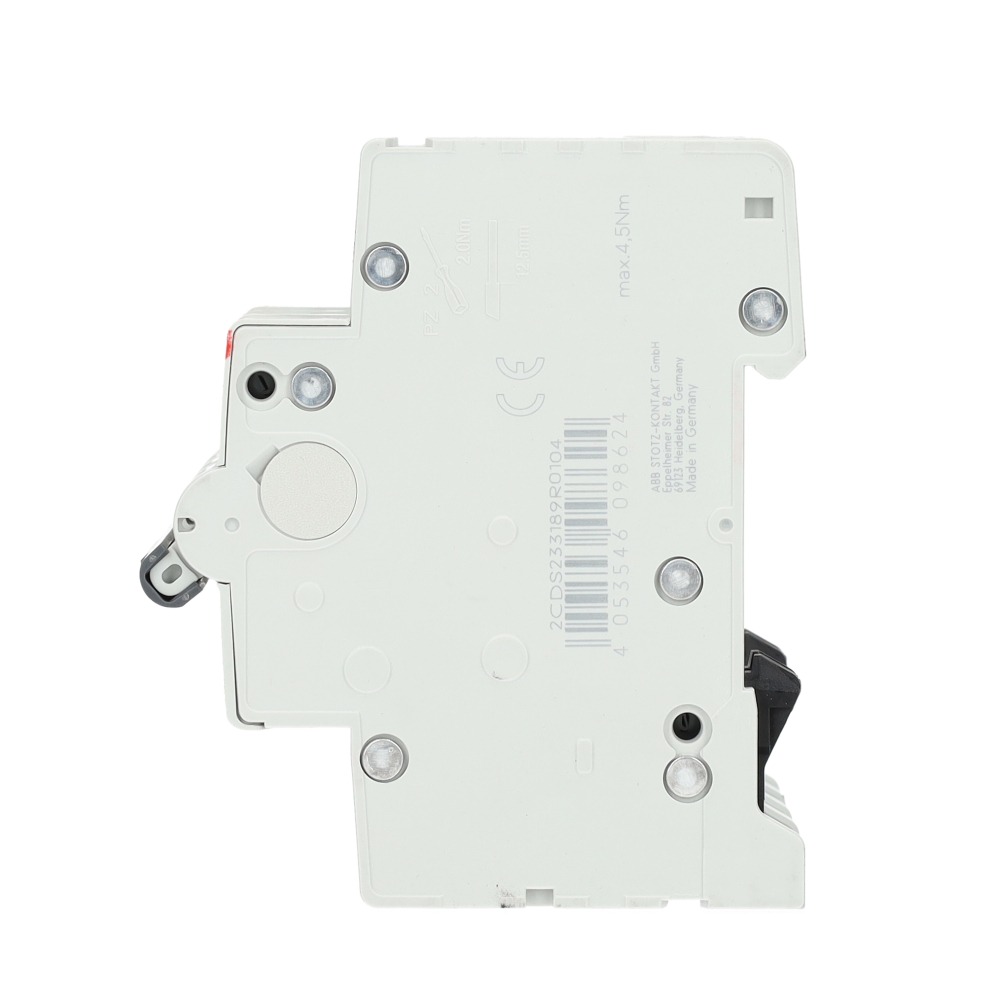

ABB Vynckier automaat 3-polig + nul 10A C-curve (VY33NC10)

De ABB Vynckier automaat 3-polig + nul 10A C-curve (type VY33NC10) is een hoogwaardige installatieautomaat uit de ABB VY30-serie voor het beschermen van driefasige installaties met nulleider. Deze uitvoering beschikt over drie beveiligde fasepolen en één meeschakelende nul (3P+N). Hierdoor worden bij uitschakeling alle geleiders gelijktijdig onderbroken, wat essentieel is voor systemen met asymmetrische belastingen, besturingscircuits en gevoelige apparatuur.

Dankzij de C-karakteristiek is deze automaat geschikt voor licht inductieve belastingen, zoals spoelen, transformatoren, kleine motoren, relais, voedingen en HVAC-componenten. Met een nominale stroom van 10 A en een kortsluitvastheid van 3 kA bij 400 V AC biedt de VY33NC10 een veilige, efficiënte en betrouwbare oplossing voor professionele elektrotechnische installaties in woningbouw, utiliteit en industrie.

Gebruik en voordelen

De VY33NC10 is ontworpen voor eenvoudige montage op DIN-rail en neemt 4 modulen (70 mm) in beslag. De rode/groene schakelstandindicatie maakt direct duidelijk of de automaat is ingeschakeld (ON) of uitgeschakeld (OFF), wat bijdraagt aan veiligheid en overzicht tijdens installatie of onderhoud.

De meeschakelende neutraalpool garandeert dat niet alleen de fasen, maar ook de nul veilig wordt losgekoppeld. Dit is vooral belangrijk bij driefasige installaties met gevoelig regelsignaal, bij ongelijkmatige belasting of wanneer volledige galvanische scheiding vereist is.

Met failsafe biconnect-schroefklemmen kunnen zowel massieve als soepele geleiders tot 35 mm² veilig worden aangesloten, wat zorgt voor een robuuste en professionele bedrading.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N)
• C-karakteristiek — geschikt voor licht inductieve belastingen en hogere inschakelstromen
• Nominale stroom 10 A, breed toepasbaar in stuur- en vermogenscircuits
• Drie beveiligde fasepolen + meeschakelende neutraal
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 4 modulen breed (70 mm)
• Rood/groen ON/OFF-statusindicatie
• Biconnect-schroefklemmen geschikt voor diverse geleiderdoorsneden
• Montage in elke positie op DIN-rail mogelijk
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC10
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 10 A
• Trippkarakteristiek: C
• Neutraalpositie: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 8,4 W totaal (2,1 W per beveiligde pool)
• Aansluitdoorsnede geleiders:
  • 0,75–35 mm² (massief / soepel)
  • 0,75–25 mm² (soepel met adereindhuls)
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminaltype: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in kast met cover)
• Omgevingstemperatuur bedrijf: −25 °C tot +55 °C
• Omgevingstemperatuur opslag: −40 °C tot +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties waar fase én nul gelijktijdig moeten worden onderbroken
• Besturingscircuits, HVAC-systemen, transformatoren, verlichting en kleine motoren
• Paneelbouw, machinebouw en utiliteitsinstallaties
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Installaties met gevoelige elektronica of asymmetrische belasting
