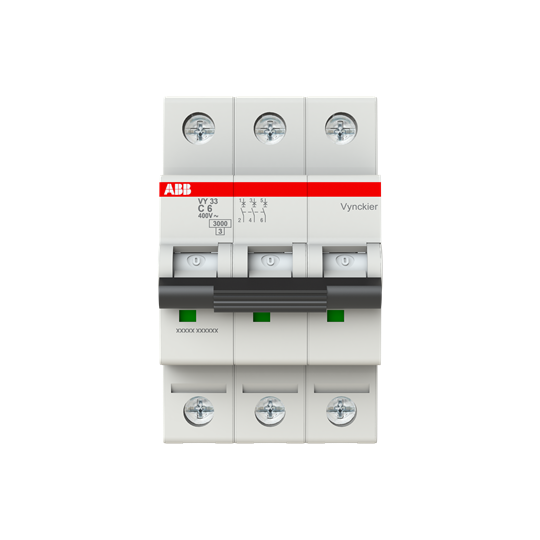

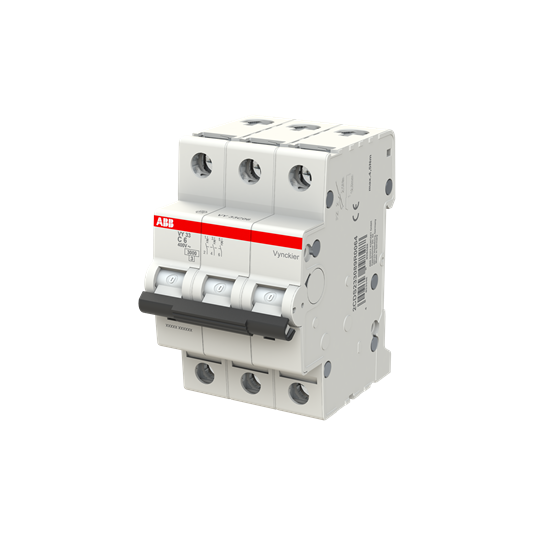

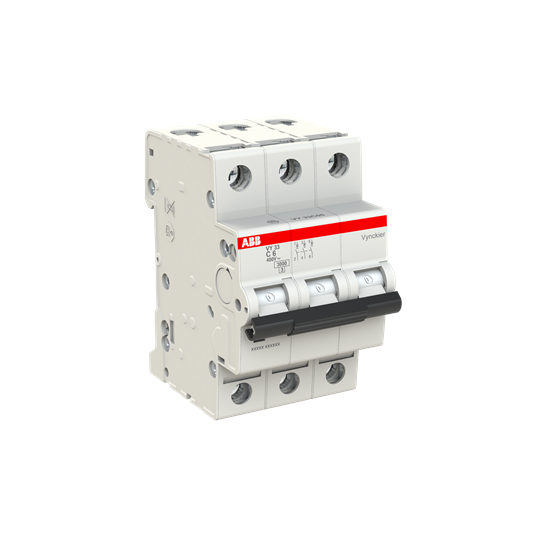

ABB Vynckier automaat 3-polig 6A C-curve (VY33C06)

De ABB Vynckier automaat 3-polig 6A C-curve (type VY33C06) is een compacte installatieautomaat uit de VY30-serie voor het beveiligen van driefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor standaard installaties met licht inductieve belastingen, zoals kleine motoren, voedingen, verlichting en stuurkringen in woning- en utiliteitsbouw. De automaat is 3-polig uitgevoerd, heeft een nominale stroom van 6 A en een kortsluitvastheid van 3 kA bij 400 V AC.

Gebruik en voordelen

De VY33C06 is ontworpen voor montage op DIN-rail en neemt slechts 3 modulen in beslag, waardoor hij optimaal past in compacte groepenkasten en verdeelinrichtingen. De rode/groene schakelstandindicatie geeft duidelijk de status weer (aan/uit), wat de veiligheid en controle bij in- en uitbedrijfname vergroot. Door de C-curve wordt een goede balans geboden tussen beveiliging en toelaatbare inschakelstromen, waardoor ongewenst afschakelen bij kortstondige pieken wordt beperkt.

Dankzij de biconnect-schroefklemmen kunnen zowel massieve als soepele geleiders (met of zonder adereindhuls) betrouwbaar worden aangesloten tot een doorsnede van 35 mm². Hierdoor is de automaat geschikt voor een brede range aan toepassingen in verdeel- en besturingspanelen.

Kenmerken

• 3-polige installatieautomaat voor driefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en hogere inschakelstromen
• Nominale stroom 6 A, geschikt voor algemene licht industriële en utilitaire toepassingen
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC voor compacte verdeelborden en onderverdelers
• Compact ontwerp: 3 modulen breed (52,5 mm) voor efficiënte railruimte
• Duidelijke statusindicatie: rood = in bedrijf (ON), groen = uit (OFF)
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33C06
• Aantal polen: 3P
• Nominale stroom (In): 6 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (volgens IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (tot 5 kV bij 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: Klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect (fork top/bottom)
• Aanhaalmoment klemmen: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 52,5 × 88 × 69 mm

Toepassingen

• Beveiliging van driefasige eindgroepen in kleine verdeelborden en onderverdelers
• Geschikt voor verlichting, voedingen, motoren en stuur- en regelcircuits
• Toepassing in woningbouw, utiliteit, kleine industrie en paneelbouw
• Renovatie en uitbreiding van bestaande ABB/Vynckier-installaties
• Installaties waar compacte bouwvorm en betrouwbare C-curve-beveiliging gewenst zijn
