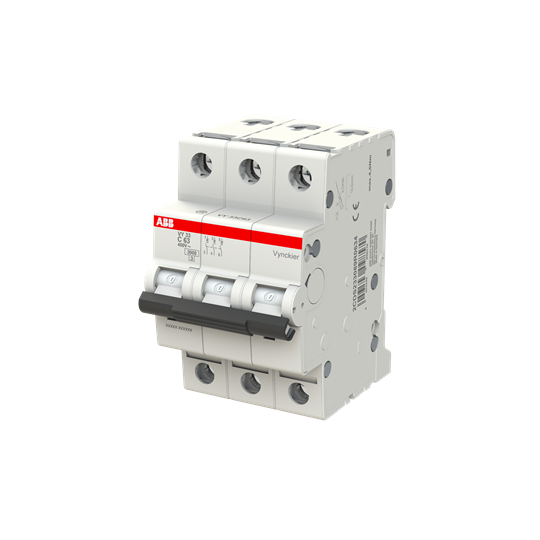

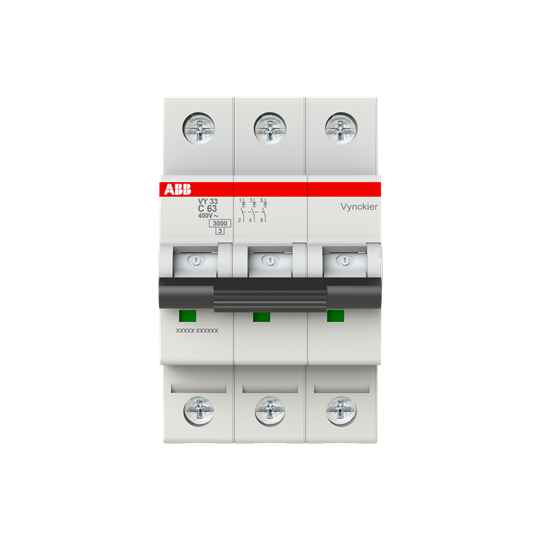

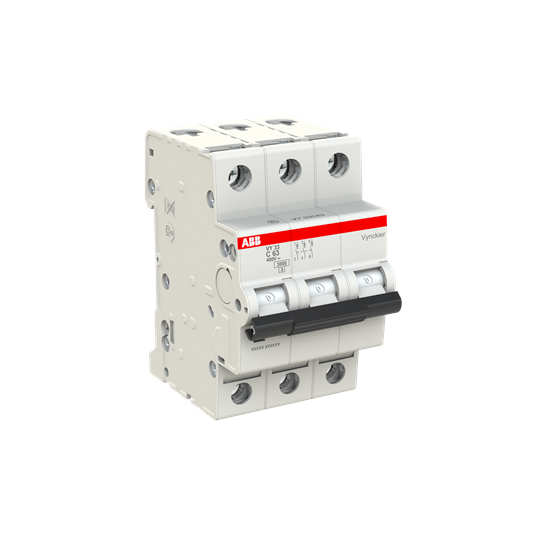

ABB Vynckier automaat 3-polig 63A C-curve (VY33C63)

De ABB Vynckier automaat 3-polig 63A C-curve (type VY33C63) is de zwaarste uitvoering binnen de ABB VY30-serie en is ontwikkeld voor het betrouwbaar beveiligen van driefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor installaties met licht inductieve belastingen en hogere inschakelstromen, zoals zware motoren, HVAC-systemen, pompen, industriële voedingen, compressoren en paneelbouwtoepassingen. De automaat is 3-polig uitgevoerd, heeft een nominale stroom van 63 A en een kortsluitvastheid van 3 kA bij 400 V AC.

Gebruik en voordelen

De VY33C63 is ontworpen voor professionele toepassingen en biedt eenvoudige montage op een DIN-rail, terwijl hij toch slechts 3 modulen breed is. De duidelijke rood/groen schakelstandindicatie verbetert de veiligheid door direct inzicht te geven in de bedrijfsstatus van het beveiligingsapparaat.

De C-karakteristiek maakt deze automaat ideaal voor eindgroepen waar flinke inschakelstromen kunnen voorkomen, zonder onnodig afschakelen. De failsafe biconnect-schroefklemmen ondersteunen geleiderdoorsneden tot 35 mm², wat resulteert in een betrouwbare aansluiting in zware industriële en utilitaire verdeelinrichtingen.

Kenmerken

• 3-polige installatieautomaat voor zware driefasige eindgroepen
• C-karakteristiek — ideaal voor circuits met licht inductieve belastingen en hoge aanloopstromen
• Nominale stroom 63 A, geschikt voor zware industriële installaties
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 3 modulen breed (52,5 mm)
• Duidelijke statusindicatie: rood = ON, groen = OFF
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33C63
• Aantal polen: 3P
• Nominale stroom (In): 63 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect (fork top/bottom)
• Aanhaalmoment: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 10.000 schakelingen (AC)
• Afmetingen (b×h×d): 52,5 × 88 × 69 mm

Toepassingen

• Beveiliging van zware driefasige eindgroepen in utiliteit, industrie en grote verdeelinrichtingen
• Motoren, HVAC-systemen, compressoren, pompen en industriële voedingen
• Toepassing in paneelbouw, machinebouw en hoofdverdeelinrichtingen
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Ideaal voor installaties waar een zeer robuuste C-curve automaat met hoge nominale stroom vereist is
