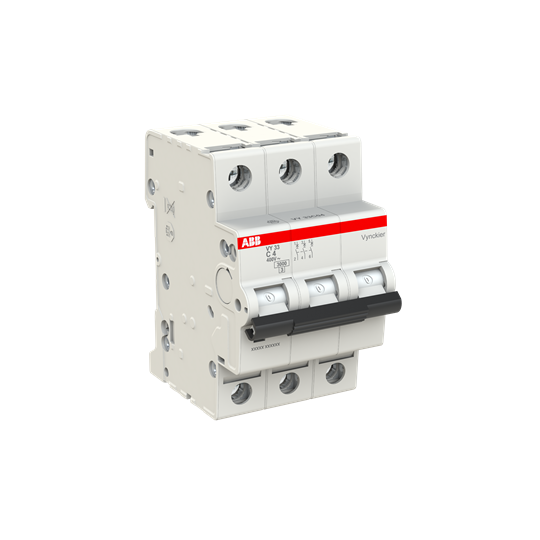

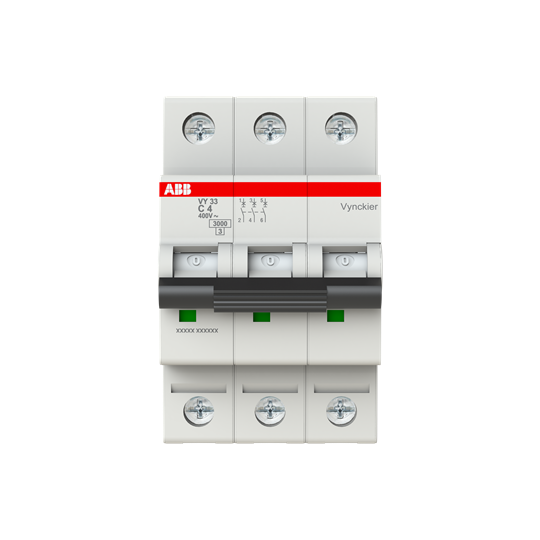

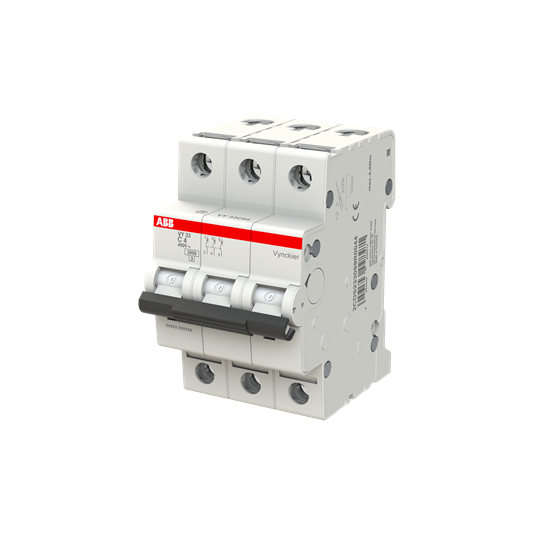

ABB Vynckier automaat 3-polig 4A C-curve (VY33C04)

De ABB Vynckier automaat 3-polig 4A C-curve (type VY33C04) is een compacte installatieautomaat uit de VY30-serie voor het beveiligen van driefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor standaardinstallaties met licht inductieve belastingen, zoals kleine motoren, ventilatoren, voedingen en verlichtings- of stuurkringen in woning- en utiliteitsbouw. De automaat is 3-polig uitgevoerd, heeft een nominale stroom van 4 A en een kortsluitvastheid van 3 kA bij 400 V AC.

Gebruik en voordelen

De VY33C04 is ontworpen voor snelle montage op DIN-rail en neemt slechts 3 modulen in beslag, waardoor hij goed past in compacte groepenkasten en onderverdelers. De duidelijke rood/groen-schakelstandindicatie toont in één oogopslag of de automaat in- of uitgeschakeld is, wat de veiligheid en bediening tijdens onderhoud of storingen vergroot.

De C-curve biedt een betrouwbare beveiliging van de bekabeling, terwijl kortdurende inschakelstromen (bijvoorbeeld van kleine motoren of voedingen) worden geaccepteerd zonder ongewenst afschakelen. De biconnect-schroefklemmen zijn geschikt voor zowel massieve als soepele geleiders tot 35 mm², wat de automaat breed inzetbaar maakt in distributie- en besturingspanelen.

Kenmerken

• 3-polige installatieautomaat voor driefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en verhoogde inschakelstromen
• Nominale stroom 4 A — ideaal voor fijnbeveiliging van lichte 3-fase verbruikers en stuurcircuits
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Kortsluitvermogen 3 kA bij 400 V AC — passend voor kleinere verdeelborden en onderverdelers
• Compact ontwerp: 3 modulen breed (52,5 mm) voor efficiënte benutting van railruimte
• Duidelijke statusindicatie: rood = aan (ON), groen = uit (OFF)
• Failsafe biconnect-schroefklemmen voor massieve en soepele geleiders
• Te monteren in elke positie op DIN-rail
• Behuizing RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33C04
• Aantal polen: 3P
• Nominale stroom (In): 4 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (volgens IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (tot 5 kV bij 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel, met of zonder adereindhuls)
• Aansluittype: schroefklemmen, failsafe biconnect (fork top/bottom)
• Aanhaalmoment klemmen: 2 Nm
• Striplengte draad: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: -25 °C … +55 °C
• Omgevingstemperatuur opslag: -40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 52,5 × 88 × 69 mm

Toepassingen

• Beveiliging van lichte driefasige eindgroepen in kleine verdeelborden en onderverdelers
• Fijnbeveiliging van 3-fase stuur- en regelkringen met geringe belasting
• Toepassing in woningbouw, utiliteitsgebouwen en lichte industrie
• Renovatie en uitbreiding van bestaande ABB/Vynckier-installaties
• Installaties waar compacte inbouw, overzichtelijke statusindicatie en een betrouwbare C-curve-beveiliging gewenst zijn
