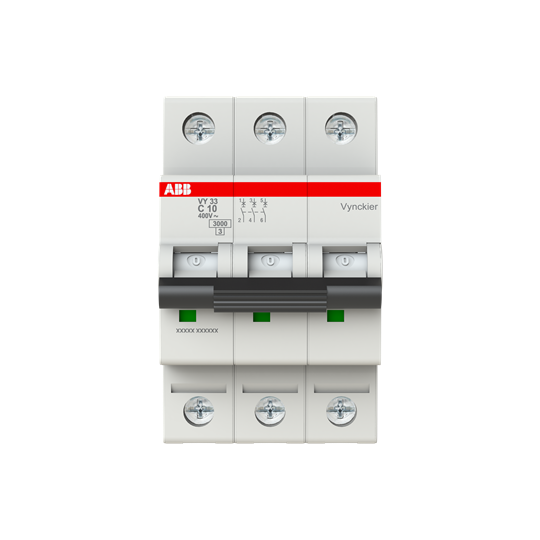

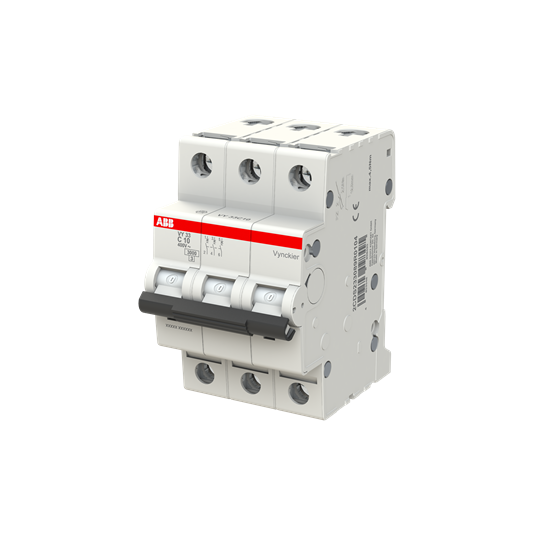

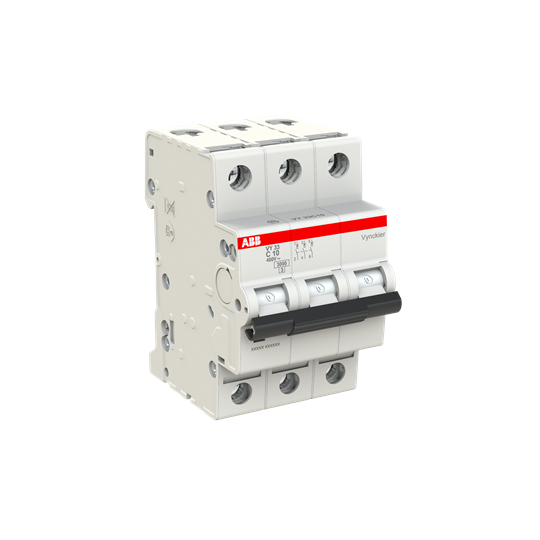

ABB Vynckier automaat 3-polig 10A C-curve (VY33C10)

De ABB Vynckier automaat 3-polig 10A C-curve (type VY33C10) is een compacte installatieautomaat uit de VY30-serie voor het beveiligen van driefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor standaard installaties met licht inductieve belastingen, zoals motoren, ventilatiesystemen, voedingen en stuurkringen in woning- en utiliteitsbouw. De automaat is 3-polig uitgevoerd, heeft een nominale stroom van 10 A en een kortsluitvastheid van 3 kA bij 400 V AC.

Gebruik en voordelen

De VY33C10 is ontworpen voor snelle en eenvoudige montage op een DIN-rail en neemt slechts 3 modulen in beslag, waardoor hij ideaal is voor compacte verdeelinrichtingen. De schakelaar is voorzien van een duidelijke rood/groene standindicatie die direct toont of de automaat in- of uitgeschakeld is, wat de veiligheid en bedrijfszekerheid verhoogt.

De C-karakteristiek biedt een betrouwbare balans tussen bescherming en toelaatbare inschakelstromen, waardoor ongewenst afschakelen bij tijdelijke stroompieken wordt beperkt. De failsafe biconnect-schroefklemmen maken het mogelijk zowel massieve als soepele geleiders tot 35 mm² veilig aan te sluiten, wat de automaat geschikt maakt voor een breed scala aan toepassingen in distributie- en besturingspanelen.

Kenmerken

• 3-polige installatieautomaat voor driefasige eindgroepen
• C-karakteristiek — ideaal voor licht inductieve belastingen en hogere aanloopstromen
• Nominale stroom 10 A, geschikt voor diverse utilitaire en industriële toepassingen
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 3 modulen breed (52,5 mm)
• Duidelijke statusindicatie: rood = ON, groen = OFF
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33C10
• Aantal polen: 3P
• Nominale stroom (In): 10 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (tot 5 kV bij 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect (fork top/bottom)
• Aanhaalmoment klemmen: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 52,5 × 88 × 69 mm

Toepassingen

• Beveiliging van driefasige eindgroepen in onderverdelers en kleinere verdeelborden
• Motoren, ventilatoren, HVAC, verlichting en besturingscircuits
• Toepassing in woningbouw, utiliteit en lichte industrie
• Paneelbouw, machinebesturingen en renovatie van ABB/Vynckier-installaties
• Installaties waar compacte bouwvorm en betrouwbare C-curve-beveiliging gewenst zijn
