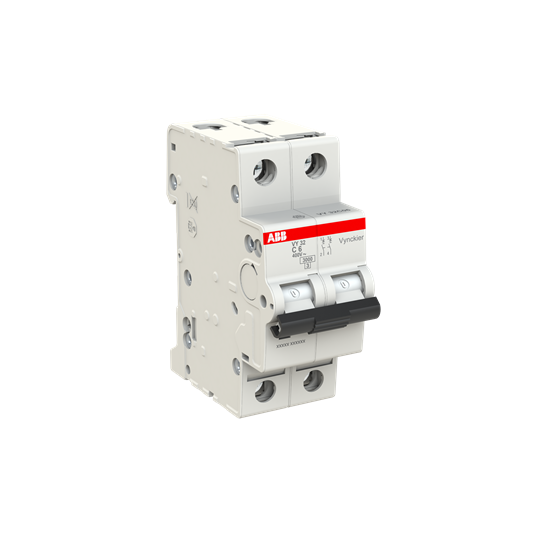

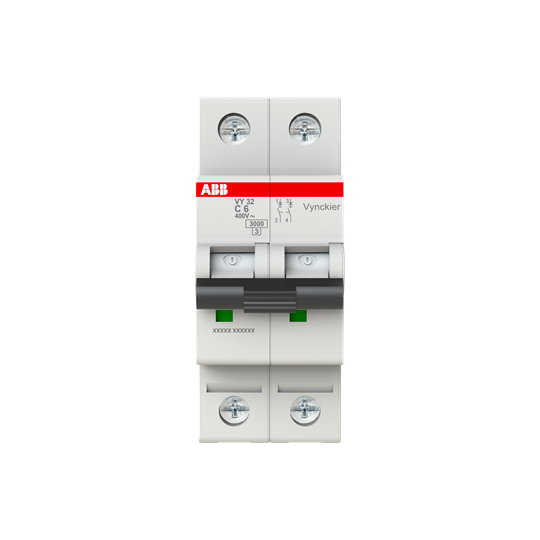

ABB Vynckier automaat 2-polig 6A C-curve (VY32C06)

De ABB Vynckier automaat 2-polig 6A C-curve (type VY32C06) is een compacte installatieautomaat uit de ABB VY30-serie voor het beveiligen van tweefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor licht inductieve belastingen zoals kleine motoren, transformatoren, voedingen, verlichting en stuurkringen in woningbouw, utiliteit en lichte industrie. De automaat is 2-polig uitgevoerd, heeft een nominale stroom van 6 A en een kortsluitvastheid van 3 kA bij 400 V AC.

Gebruik en voordelen

De VY32C06 is ontworpen voor snelle en eenvoudige montage op DIN-rail en neemt slechts 2 modulen in beslag, ideaal voor compacte verdeelkasten en besturingspanelen. De rood/groene schakelstandindicatie toont duidelijk of de automaat ingeschakeld (ON) of uitgeschakeld (OFF) staat, wat de veiligheid en controle bij service en installatie verbetert.

De C-karakteristiek maakt deze automaat geschikt voor circuits waarin incidentele inschakelstromen voorkomen, zoals bij kleine motoren of spoelen. De failsafe biconnect-schroefklemmen ondersteunen geleiders tot 35 mm², zowel massief als soepel, wat een flexibele en betrouwbare aansluiting garandeert.

Kenmerken

• 2-polige installatieautomaat voor tweefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en verhoogde inschakelstromen
• Nominale stroom 6 A, ideaal voor lichte stuur- en vermogenskringen
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 2 modulen breed (35 mm)
• Duidelijke ON/OFF-indicatie (rood/groen)
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY32C06
• Aantal polen: 2P
• Nominale stroom (In): 6 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect
• Aanhaalmoment klemmen: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 35 × 88 × 69 mm
• Netto gewicht: 0.25 kg

Toepassingen

• Beveiliging van 2-polige eindgroepen in woningbouw, utiliteit en besturingspanelen
• Geschikt voor verlichting, spoelen, voedingen, kleine motoren en stuur-/regelcircuits
• Ideaal voor compacte verdeelinrichtingen en paneelbouw
• Renovatie en uitbreiding van bestaande ABB/Vynckier-installaties
• Betrouwbare keuze voor circuits met beperkte belasting en beperkte ruimte
